CNC 6 Axis USB LPT Mach3 комплект для разделочных досок с коробкой для ручного управления шаговым двигателем

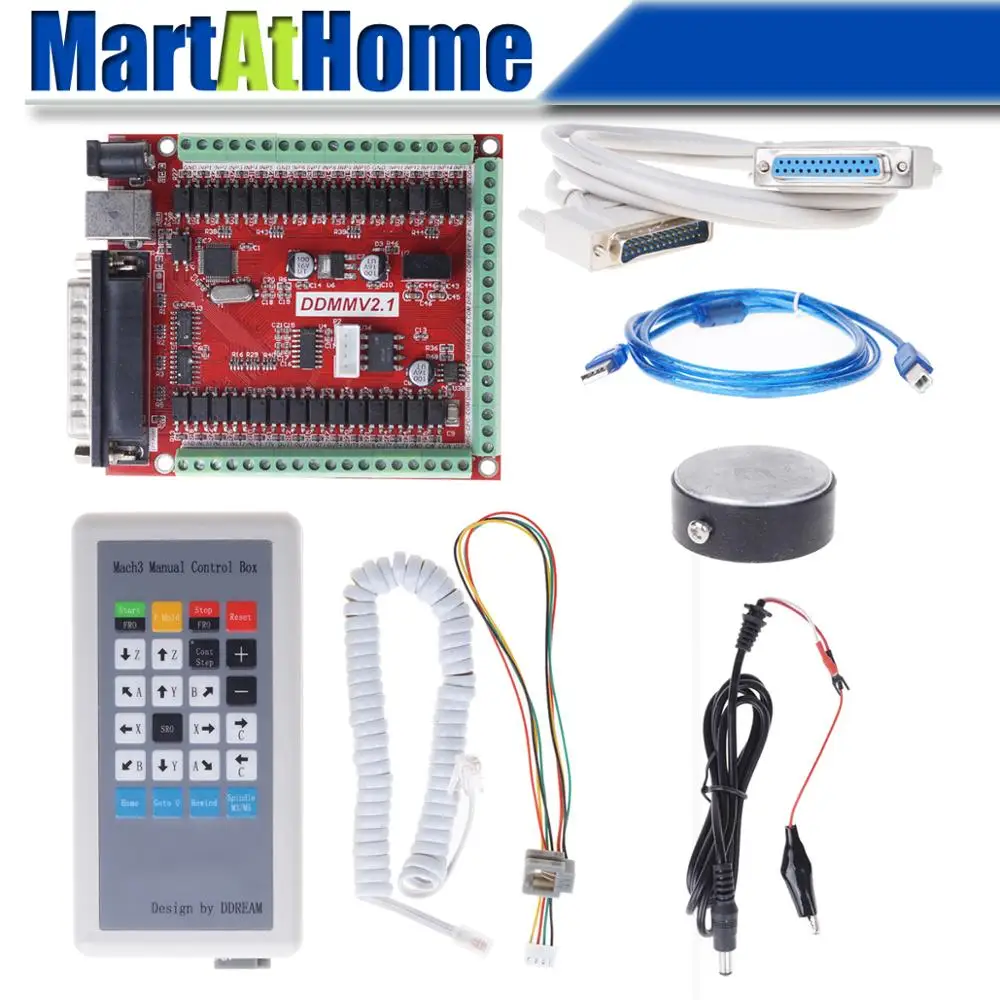

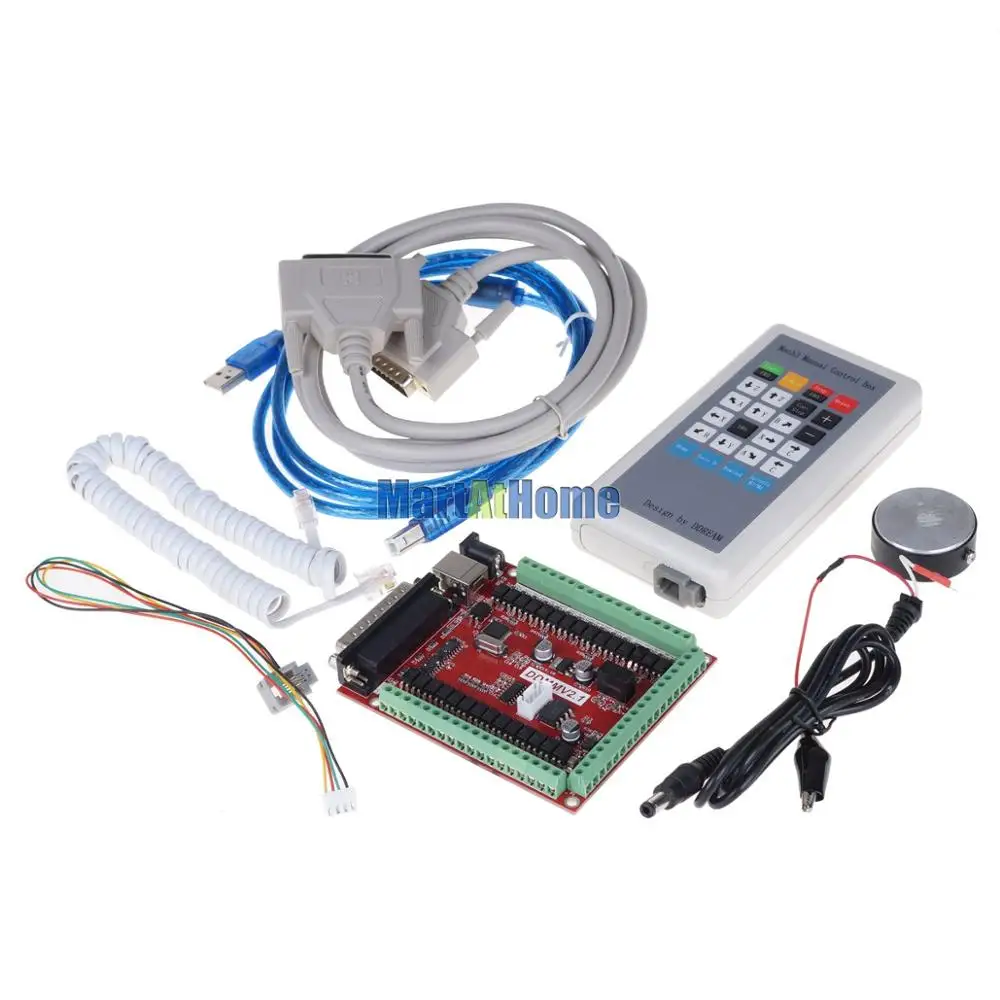

Посылка в комплект входит:

1x6 Axis USB LPT Mach3 секционная плата

1 х коробка для ручного управления

1 x инструмент для установки с ЧПУ

1 x DB25 кабель

1 x USB кабель

Описание:

DDMMV2.1-это система на базе ЧПУ mach3, название которой короткое для карты Digital Dream С МНОГОКРАТНЫМ входом Mach3 версии 2,1. Эта карта, разработанная нашей студией, вам не нужно добавить другое оборудование, и вы можете завершить преобразование сигнала из g-кода в движение управления шаговым двигателем. Вам следует одновременно использовать как параллельный порт, так и usb-порт. Эта карта совместима с большинством шаговых приводов и сервоприводов. И это идеальное оружие, чтобы заменить параллельную интерфейсную плату mach3.

Требования компьютера:

Основные конфигурации:

1. Процессор: 1 ГГц
2. Память: 512 Мб
3. Доступное дисковое пространство 500 МБ
4. USB 2,0 5) LPT порт

Рекомендуемая конфигурация:

1. Процессор:2 ГГц, два ядра
2. Память:2 Гб
3. 1G Доступное дисковое пространство
4. USB 2,0
5. L герметизирующая ptfe-лента для порт

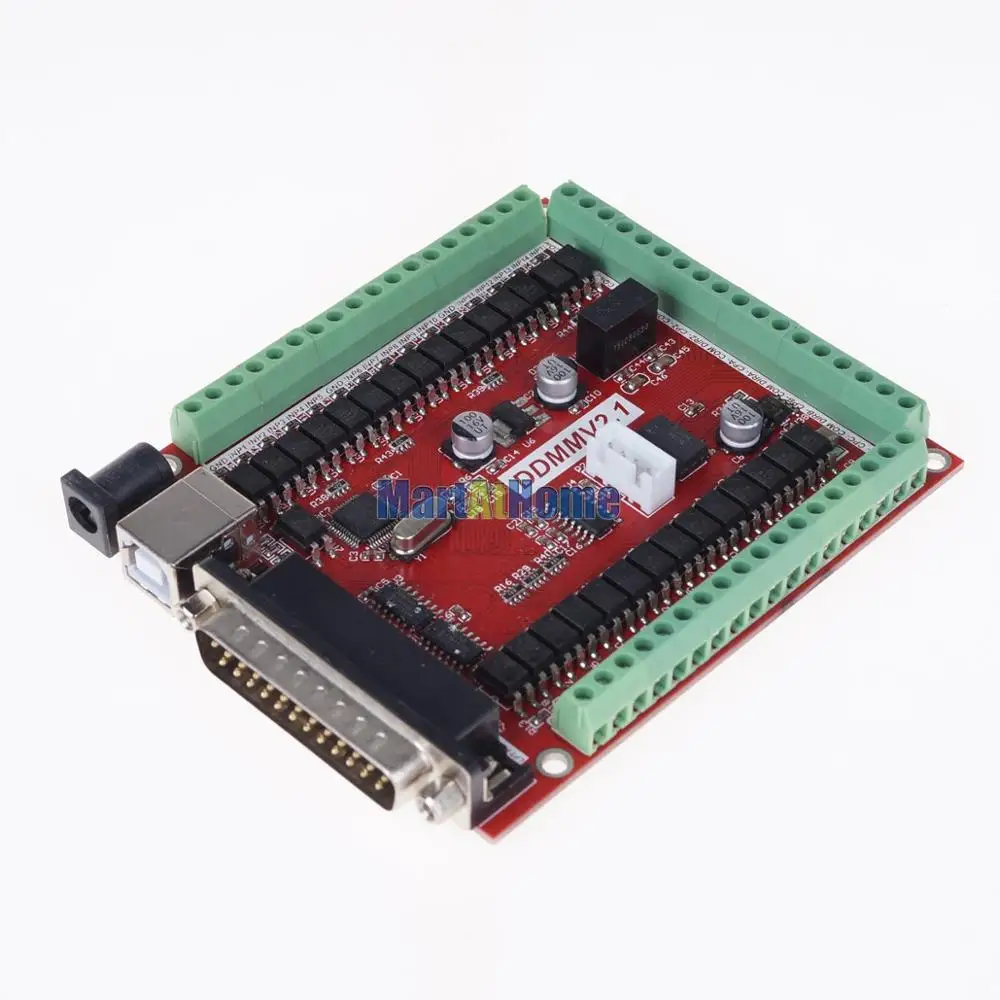

Внешний вид и размер изделия:

1. Интерфейс связи USB и блок питания для платы
2. Порт LPT для сигнала шагового драйвера.
3. 8 выходов IO, изолированный от опто
4. Сигнал выхода шпинделя;
5. Порт коробки ручного управления;
6. 6 оси драйвер шагового двигателя выходной сигнал
7. Вход IO 15, изолированный от опто, может быть настроен для ограничения аварийной остановки и других функций.
8. Используйте чип STM32 как мастер

Электрические параметры:

A. Рабочее напряжение входного интерфейса:12V;

B. Рабочее напряжение интерфейса выхода:12V;

C. Выходное напряжение сигнала управления шаговым двигателем:5V;

Примечание: помечено как «USB», это вход питания и интерфейс связи, вы должны подключиться правильно.

Функции и определение каждого модуля:

A) usb-порт. Этот интерфейс подключается к компьютеру через USB. Для управления этой платой вы можете использовать программное обеспечение mach3, обратите внимание, что вы должны использовать кабель USB 2,0 с защитой и ферритовым сердечником, а длина кабеля должна быть не более 2 метров. Этот usb-порт не только обеспечивает питание платы, но и контролирует выход и вход, ручной интерфейс блока управления и порт управления шпинделя.

B) порт LPT. Порт LPT должен быть подключен к параллельному порту ПК. Порт LPT управляет только драйвером шагового двигателя с 6 осями.

C) вход в параллельный порт.Есть вход input10 \ 11 \ 12 \ 13 параллельных портов. Методы проводки видеть как Figure2-2, вы можете связать микро переключатель к заземлению и inlx (Д х Ш х В может быть, 10, 11, 12, 13 лет). Внутренние цепи INPUT10/11/12/13 см как Figure2-3.

D) 8 общий выходной интерфейс IO, Имеет возможность тока в пределах 5 мА, определяемая как 12 В O1, O2, O3, O4, O5,. O6, O7, O8, GND слева направо. Посмотрите, как figure2-4. Внутренний канал

E) выходной порт управления шпинделем,См. Рисунок 2-5. Оно определяет как GND, CW (выход контроля по часовой стрелке), CCW (выход контроля против часовой стрелки) и VSP (выход в Частотный конвертер 0-10 В)

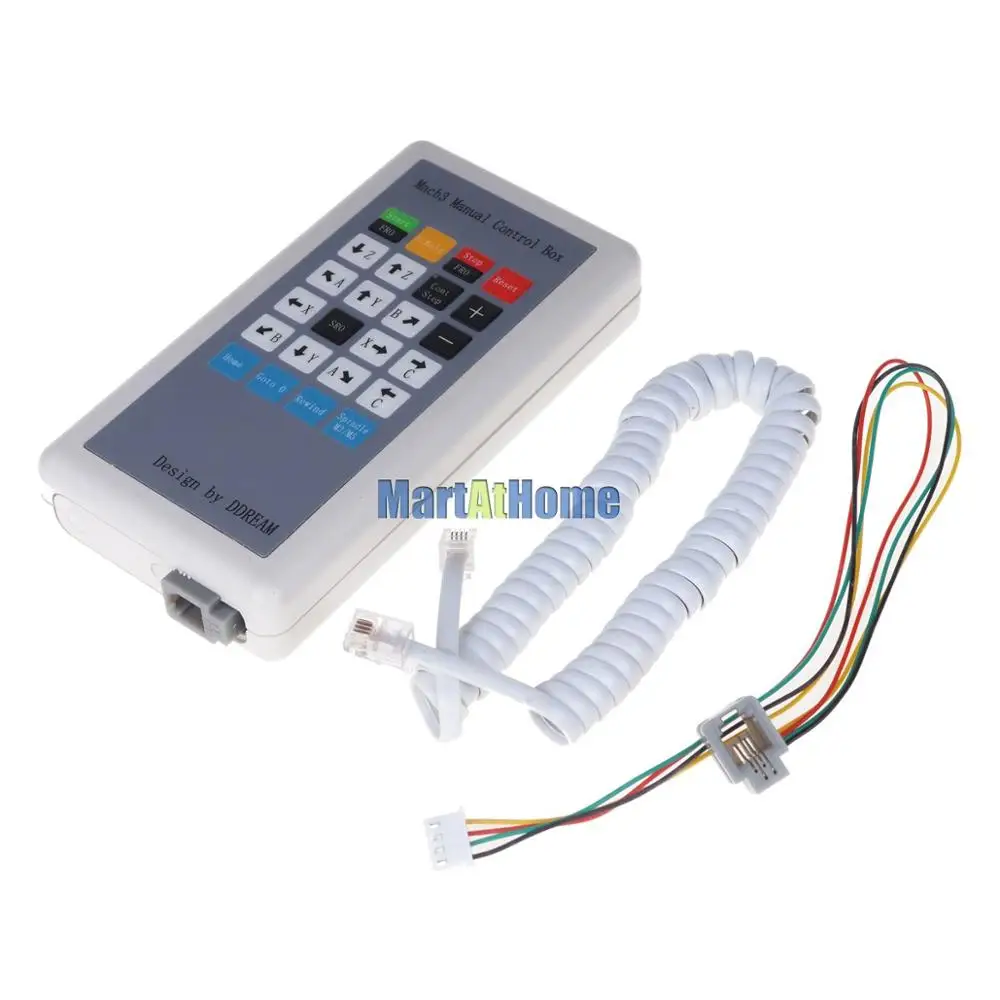

F) порт коробки ручного управления, порт RS232, Методы проводки изображены на рис. 2-6. Функция ручного управления см. В следующем разделе.

G) выход сигнала управления шаговым двигателем с 6 осями, Обозначено как DIR-\ CP-\ COM. Это отрицательное направление, отрицательный пульс и положительное. Эти порты являются общим положительным подключением. Эта плата не поддерживает общее отрицательное подключение. Способ подключения см. На рис. 2-6.эта карта не имеет сигнала EN, большинство приводов в продаже не должны подключаться к сигналу EN. Он определяет как X/Y/Z/A/B канал сверху вниз, методы провода см. На рис. 2-6. COM подключается к драйверу SP + и DIR +; CP-подключается к драйверу SP- of; DIR-подключается к DIR- of.

H) Общий вход от USB, IN1-15,См. Рисунок 2-8, он определяет как GND, INP01, INP02, INP03, INP04, INP05, GND, INP06, INP07, INP08, INP09, INP10. GND. INP11, INP12, INP13, INP14 и INP15 слева направо, интерфейс использует opto-изолированный, используя общий отрицательный вход, GND используется как общий порт. Эти входные порты управляются через USB-порт. Методы проводки см. На рис. 2-8.

J) вход зонда. Этот порт подключен к зонду, это то, что используется для настройки инструмента. Способ провода см. На рис. 2-9
