Бесплатная доставка 72v Лидер продаж окружающей среды, работающий на постоянном токе от солнечных батарей 1000 Вт водяной насос для перекачки системы 4SPC6.0/80-D72/1000

Внимание:

1. Указанная цена включает: насос + MPPT контроллер + аксессуары,Без солнечных панелей;

2. Если нужна солнечная панель, пожалуйста, дайте нам знать, мы будем цитировать соответственно (но мы предлагаем купить панели PV локально

Чтобы сохранить высокийКурьерская стоимость, больше, солнечные панели большого размера очень хрупкие во время доставки экспресс-почтой)

3. Бесплатные аксессуары, включая:
A. Насос с 3 метровый кабель b. Контроллер насоса
C. Кабельный соединитель
D. Датчик уровня воды

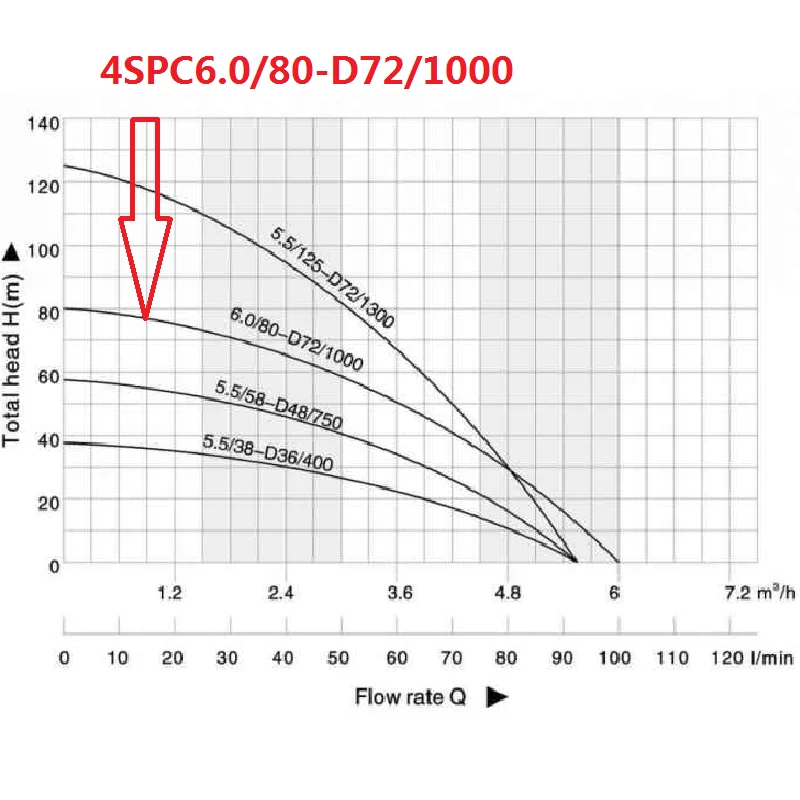

Кривая производительности

Контроллер MPPT

Аксессуары

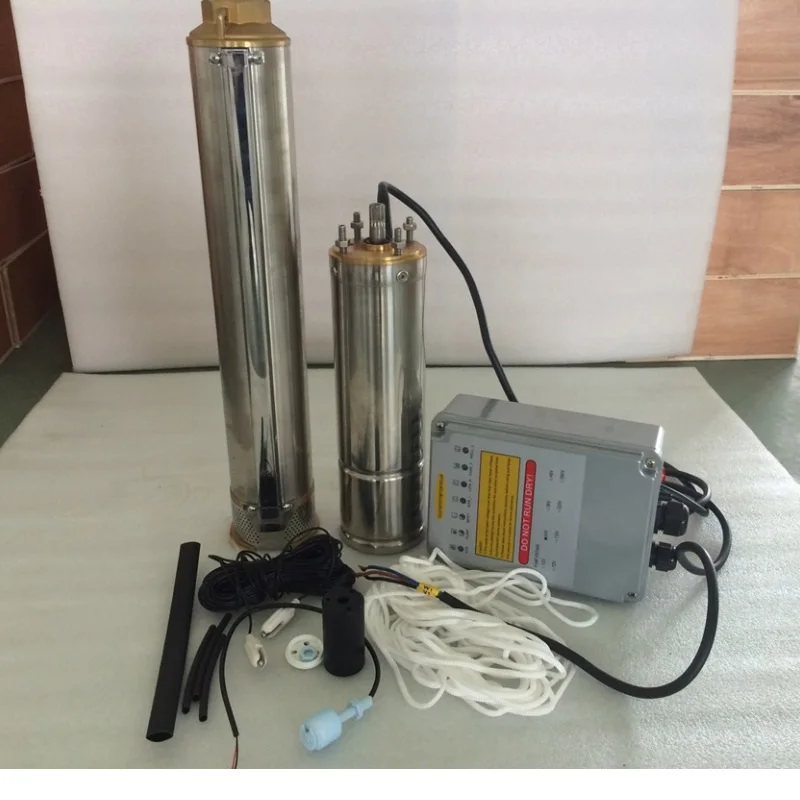

Полный комплект

Описание

1. Идентификация модели

(1) выбор тестолярной панели насосной системы

Если вы не приобрели полную систему у своего поставщика, будут полезны следующие формулы. Ваш поставщик насоса будет

Может помочь вам с выбором панели.

A. Солнечные панели PV (панели солнечных батарей) выбор

Мощность PV панелей (ватт) = Номинальная мощность насоса (ватт) x( 1. 3 ~ 1,6)

Напряжение солнечной панели = номинальное напряжение насоса (Вольт) x 1,5

Контроллер уже будет соответствовать насосу вашим поставщиком

Например, насос мощностью 300 Вт требует минимум 390 Вт PV панелей для управления им (300 Вт x 1,3 = 390 Вт)

B. Вам могут потребоваться комбинации панелей, особенно для больших насосов. Во время подключения солнечных панелей, вы должны получить

Солнечные панели в серии, чтобы достичь номинального напряжения насоса, затем параллельно достичь номинального тока насоса.

Панели параллельного тока и мощности панелей

Панели в серийном двойном напряжении и мощности панелей

E. g. 2x12 V/ 100 W панели параллельно → 12 V/200W система

2x12V/ 100 Вт солнечных панелей в серии → 24V/200 солнечной системы

(2) выбор батареи насосной системы

Ток, нарисованный насосом = мощность насоса/напряжение

Чехол для насоса 24 Вольт 300 Ватт

300 Ватт разделены 24 = 12,5 ампер

2x100 Ач 12 вольт батареи в серии = 100 Ач на 24 вольт

100Ah делится на 12,5 Ампер x 0,6 = 4,8 часов резервного копирования

Батареи параллельно, добавьте Ah, напряжение остается прежним

Батареи в серии, добавляют напряжение, Ач остается прежним

2. Установка

(1) Функция блока контроллера солнечного насоса

Защита от низкого напряжения (автоматическая)

Защита от перенапряжения (автоматическая)

A. Защита от перегрузки по току (автоматическая)

B. Защита для низкого уровня воды в колодце (туалет, WH датчики)

C. Защита для полного уровня воды в баке (TC,TH датчики)

D. Контроль скорости работы двигателя (регулятор скорости)

Е. Задержка перезапуска рабочей функции (регулятор таймера должен быть установлен период отдыха после того, как насос перестанет работать от низкого

Защита уровня воды в колодце)

F. Функция MPPT. (Максимальное отслеживание точки питания)

G. Батарея (батарея может быть подключена к контроллеру непосредственно для хранения электроэнергии.)

(2) Проводка блока контроллера

Прежде чем начать проводку блока управления, переключательДолжно бытьВ выключенном положении.

Проводите насос, панели в блок управления согласно схеме проводки ниже. И насос, и контроллер помечены «U», «V» и «W».

Убедитесь, что вы подключены к сети и не общались друг с другом.

Насосы, коробки контроллера, солнечные панели, батареи, схема подключения

Завод

Применение

Если вы не знаете, как выбрать модель, пожалуйста, сообщите вопрос ниже, я выберу для вас.

1. Каковы Ваши требования к расходу насоса? Это означает, сколько кубических метров воды вам нужно в час.
2. Каковы ваши требования к H1 =? H2 =? H3 =? H4 =?
