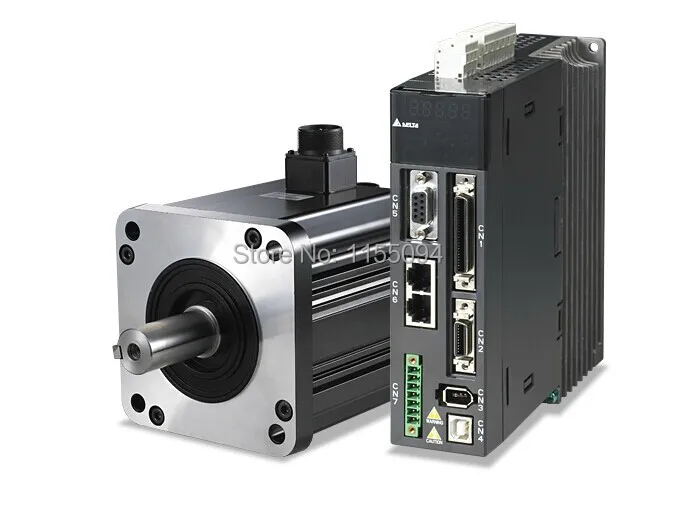

ECMA-F1221BR3 ASD-A2-1B23-F Дельта 220 В 11KW 1500r/min AC Серво Мотор и Привод комплекты | Обустройство

модель

ASD-A2-1B23-F

Название продукта

AC SERVO Drive

серии

A2

Тип модели

полный Замкнутый DMCNET

мощность

фаза/Напряжение

трехфазный 220 В ПЕРЕМЕННОГО ТОКА

допустимое Напряжение

три-ephas 200 ~ 230 В ПЕРЕМЕННОГО ТОКА,-15% ~ 10%

непрерывный Выходной Ток

70 Arms

Rate Output Power

11000 Вт

способ охлаждения

вентилятор Охлаждения

Разрешение датчика (Сервопривод Разрешение)

инкрементного типа: 20-разрядный (1280000 P/rev); Абсолютная тип: 17-bit (1280000 P/rev)

главной Цепи Управления

SVPWM (ПРОСТРАНСТВЕННО-Векторная Широтно-Импульсной Модуляции) Управления

Режим управления

автоматический/Ручной

динамического Торможения

внешний

позиции

управления

режим

макс. Входного Импульса

частота

макс. 500 0kpps/4 Млн. Пакетов В Секунду (Line), Макс. 200 Тысяч Импульсов в Секунду (Открытый коллектор)

Тип импульса

импульс + Направление, фаза + B фазы, импульс + CW CCW импульса

Источник команд

внешний импульсный/Регистрация

сглаживание Стратегии

Low-pass and P-кривая фильтр

E-gear ratio

E-передаточное отношение N/M несколько N: 1 ~ 32767, м: 1: 32767 (1/50 < N/M < 25600)

Ограничения крутящего момента

настройки параметров

Feed Forward Компенсация

параметры настройки

скорость

управления

режим

аналоговый

команда

вход

напряжение

диапазон

0 ~ ± 10 В ПОСТОЯННОГО ТОКА

вход

сопротивление

10 КОМ

время

постоянный

2.2 сша

Диапазон Регулирования скорости * 1

1:2000

Источник команд

внешний аналоговый команда/Регистрация

сглаживание Стратегии

Low-pass and S-curve фильтр

Ограничения крутящего момента

через настройки параметров или аналоговый вход

пропускная способность

максимум 1 кГц

Точность Поддержания скорости * 2

0.01% или менее 0 до 100% нагрузки флуктуации

0.01% или менее ± 10% мощности флуктуации

0.01% или менее от 0 до 50 градусов по цельсию окружающей среды колебания температуры

крутящий момент

управления

режим

аналоговый

команда

вход

напряжение

диапазон

0 ~ ± 10 В ПОСТОЯННОГО ТОКА

вход

сопротивление

10 КОМ

время

постоянный

2.2 сша

Источник команд

внешний аналоговый команда/Регистрация

сглаживание Стратегии

фильтр низких частот

Ограничение скорости

через настройки параметров или аналоговый вход

аналоговый Выход на Монитор

монитор сигнал можно установить на параметры (диапазон Выходного напряжения: ± 8 В)

Интерфейс связи

RS-232/RS-485/USB

модель

ECMA-F1221BR3

Название продукта

электронной Коммутации Двигателя

Servo Тип

AC Servo

название Серии

A2

номинальное Напряжение

220 В

Тип датчика

инкрементного типа, 20-bit

мотор Размер Кадра

220 мм

тип Диаметр Вала и Уплотнения Масла

шпоночным пазом (с отверстиями под винт) w/o Тормоза с Уплотнительным кольцом

стандартный Диаметр Вала

S = 42 мм

номинальная Выходная Мощность

11000 Вт

номинальный крутящий момент (нм) * 1

95.4

макс. крутящий момент (нм)

224.0

номинальная Скорость

1500 об./мин.

макс. скорость

2000 об./мин.

номинальный ток (А)

61.5

макс мгновенное значение тока (А)

145.7

номинальная мощность (квт/s)

164.6

момент инерции ротора (× 10-4kg.m2)

553

механические постоянной (MS)

1.23

момент постоянными-KT (Н-м/В)

1.55

напряжение постоянного KE (мв/(г/мин))

55.65

арматура сопротивление (Ом)

0.018

арматуры индуктивности (м)

0.45

электрическая постоянная (MS)

24.51

класс изоляции

Класс (UL), Класс B (CE)

сопротивление изоляции

> 100 М ом, DC 500 В

прочность изоляции

1.8 К Переменного Тока, 1 сек

вес (кг) (без тормоза)

86.4 Кг

радиальные макс. нагрузка (N)

3300

осевой макс. нагрузка (N)

1100

номинальная мощность (квт/s) (с тормозом)

-

момент инерции ротора (× 10-4kg.m2) (с тормозом)

-

механические постоянной (MS) (с тормозом)

-

оценка вибрации (мкм)

15

рабочая температура

0 ~ 40 градусов по цельсию

температура хранения

-10 ~ 80 градусов по цельсию

влажность при эксплуатации

20% до 90% RH (без конденсации)

влажность при хранении

20% до 90% RH (без конденсации)

вибрация емкость

2.5 Г

IP Рейтинг

IP65

утверждения

CE UL
