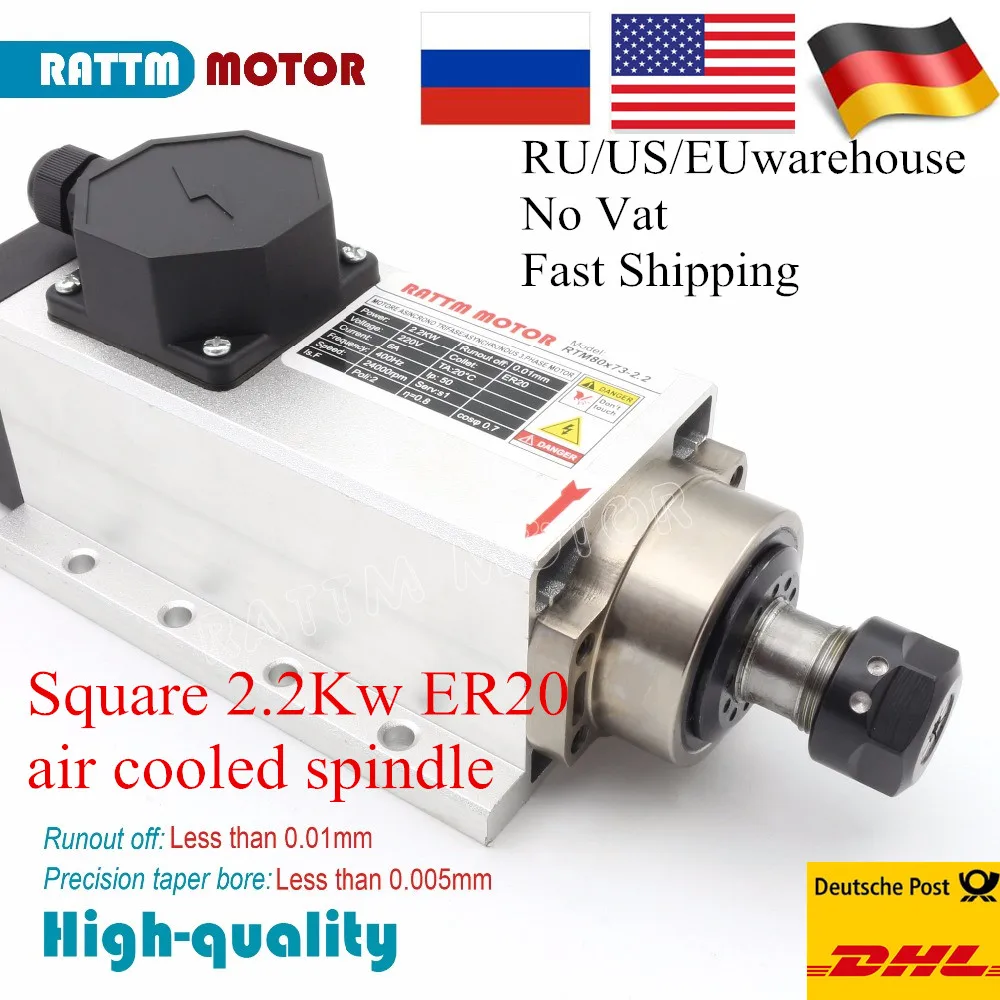

Качество квадратный с воздушным охлаждением мотор шпинделя 2.2kw 220 В 24000 об/мин ER20

Посылка включает:

• 1x2,2 кВт квадратный ER20 двигатель шпинделя с воздушным охлаждением(220V,24000 об/мин, 4 подшипника, 400 Гц)

2,2КВт ER20 квадратный шпиндель с воздушным охлаждением Гравировальный фрезерный станок

Спецификация:

Материал:Нержавеющая сталь

Размер:

Мощность:2.2Kw

Напряжение:220VAC

Ток:6А

Частота:0-400 Гц

Скорость:10-24000 об/мин

Охлаждение:С воздушным охлаждением

Выход:≤0,01 мм

Точное Коническое отверстие:≤ 0,005 мм

Смазка подшипника:Смазка

Размер цанги:ER20

Подшипники:Керамический подшипник 4 шт.

Вес нетто:4,9 кг

Интерфейс источника питания:

Проводка:Шпиндель 1 подключения инвертора U, шпинделя 2 подключения инвертора V, шпинделя 3 подключения инвертора W, шпинделя GND подключения земли, шпинделя 4 и 5 подключения термистора, нет необходимости в соединителе, инвертор R S T любой 2 контакта подключения 220VAC

Основное применение:Дерево, алюминий, камень, металл, стекло, ПВХ промышленность

1. Структурные особенности

1) высокоскоростной Электрический главный подшипник принимает керамический подшипник, наборы осей загрузки, улучшает шпиндель в высокоскоростном вращении, поддерживая жесткость и точность шлифования.

2) перед вождением, вращение вала вручную. Высокоскоростное вращение шпинделя, вызванное повышением температуры, использование охлаждающей жидкости, циркулирующей системы для устранения.

2. Инструкции по использованию

1) при использовании необходимо сначала подключить трубу охлаждающей воды, сделать шпиндель соединить Охлаждающую воду, а затем начать.

2) перед вождением, повернуто вручную шпинделем. Если сенсорный блок не является гибким, вы должны устранить проблемы, И затем Проверьте направление вращения шпинделя от конца шпинделя, чтобы увидеть, должен ли матч вращаться против часовой стрелки электропроводка должна быть изменена, чтобы сделать ее последовательной.

3) перед вождением Охлаждающая вода для шлифовки заготовок не может находиться в передней части крышки шпинделя, чтобы предотвратить попадание передней крышки подшипника на Впускной двигатель и подшипник. Двигатель не должен попадать в воду, после включения двигателя, когда вы живете в шлифовке заготовки, чтобы открыть шлифовку заготовок охлаждающей жидкости. Сначала выключение охлаждающей жидкости, а затем закрыть двигатель шпинделя.

3. Техническое обслуживание и обслуживание

1) моторизованный шпиндель со средней частотой питания номинальное напряжение, частота должна соответствовать параметрам технологии электрического шпинделя, скорость вращения моторизованного шпинделя может изменить частоту для регулировки, а также прямое пропорциональное изменение напряжения.

2) Когда шпиндель временно не используется, следует использовать сжатый воздух для продувки охлаждающей жидкости, чтобы избежать ржавчины, подключите отверстие. Поверхность шпинделя должна быть покрыта антикоррозийным маслом. Устройство защиты конца вала, помещается в сухом месте.

3) Если замена шпинделя подшипников, лучший профессиональный и технический персонал из замены. Используйте специальные инструменты, катушка статора не удаляется.
