Осциллограф 5 в 1 Hantek DSO3062AL/анализатор спектра/счетчик частоты/ла/AWG |hantek dso3062al|spectrum

Модель

DSO3062AL

Вертикальный

Аналоговый Каналы

2

Пропускная способность

60 МГц(-3dB)

Времени нарастания импульсов

5.8ns

Вход сопротивление

Сопротивление: 1MΩ; Емкость: 25 pF

Вход чувствительность

От 10 мВ/див до 5 В/Див

Вход муфта

AC/DC/GND

Вертикальный Разрешение

8 бит

Объем памяти

10K-16M/CH

Максимальная Вход

400 В (пик постоянного тока + переменного тока)

По горизонтали

Частота выборки в реальном времени

200 мс/с

Временной диапазон развёртки

5ns/div до 1000s/div(1-2-5 последовательностей)

Время Основание точность

+-50ppm

Триггер

Источник света

CH1, CH2,EXT,D0-D15

Режим

Edge,Pulse,Video,Alternative

X-Y режим

Перемещение по оси Вход

CH1

Ось Y Вход

CH2

Фразы переключения

Max.3 градусов

Курсоры и измерения

Напряжение измерения

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg,

Vrms, Vcrms, Preshoot, Overshoot

Измерения времени

Частота, период, время подъема, время падения, положительная ширина,

Отрицательная ширина, рабочий цикл

Курсоры измерения

Горизонтальный, вертикальный, трек, режимы автоматического измерения

Сигналов процесса

+,- , X, /, FFT, Invert

Диапазон напряжения

От 10 мВ до 5 В/div @ x 1 зонд

От 100 мВ до 50 В/div @ x 10 зонд

1V до 500V/div @ x 100 зонд

10 в до 5000 в/div @ x 1000 зонд

100 В до 50000 в/div @ x 10000 зонд

От 200 мВ до 100 в/div @ 20:1

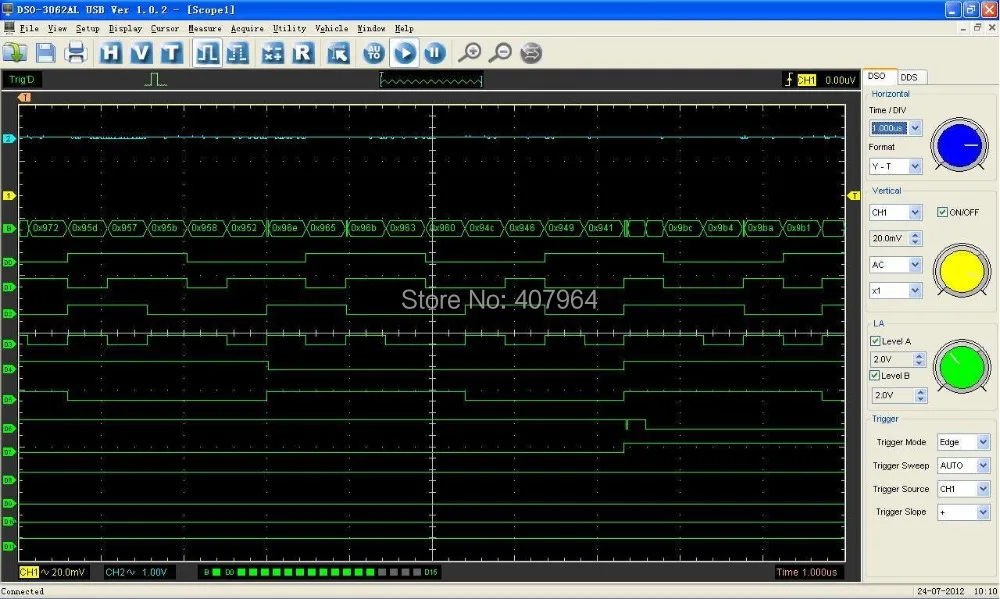

Логический анализатор

Высокое входное сопротивление

200K(C = 10p)

Вход Напряжение диапазон

-60 В ~ 60 в

Материнскую плату диапазона значений

-6 ~ 6 в

Максимальная частота дискретизации

100 МГц

Пропускная способность

10 МГц

Спутникового приемника

TTL, LV TTL, CMOS, LVCMOS, ECL, PECL, EIA

Глубина хранения

10K-68M/CH

Генератор сигналов произвольной формы режим

Сигналов частоты

Постоянного тока ~25 МГц

ЦАП

2K ~ 200 МГц Регулируемый

Частота Разрешение

0.10%

Канал

1CH выходного сигнала

Сигналов глубины

4KSa

Вертикальный Разрешение

12 бит

Стабильность частоты

<30ppm

Амплитуда волны

+-3,5 V Макс.

Выход сопротивление

50 Ом

Выход ток

50mA Ipeak = 50mA

Системы BW

Натяжной канат длиной 25 м

Коэффициент гармонических искажений

-50dBc(1 кГц), -40dBc(10 кГц)

Прочие ожерелья и подвески

Постоянная сила тока

CC65(20A),CC65(60A),CC650,CC1100

Курсор

Разница во времени/частоте, разница в напряжении

БПФ

Прямоугольная, Hanning,Hamming,Blackman Window

Математика

Сложение, вычитание, умножение, деление

Автонабор

Да

Интерфейс

USB 2,0(Lan ,WIFI опционально)

Источник питания

8-36 в широкий диапазон входного напряжения, подходит

ДляАвтомобиля Испытание силы

Объем

255x190x45 (мм)

Вес 1 кг
