Описание товара

O045 анализатор спектра DDS подметание запись данных цифровой осциллограф ISDS205B PC |O045 анализатор спектра DDS подметание запись данных цифровой осциллограф ISDS205B PC |O045 анализатор спектра DDS подметание запись данных цифровой осциллограф ISDS205B PC |O045 анализатор спектра DDS подметание запись данных цифровой осциллограф ISDS205B PC |O045 анализатор спектра DDS подметание запись данных цифровой осциллограф ISDS205B PC |O045 анализатор спектра DDS подметание запись данных цифровой осциллограф ISDS205B PC |

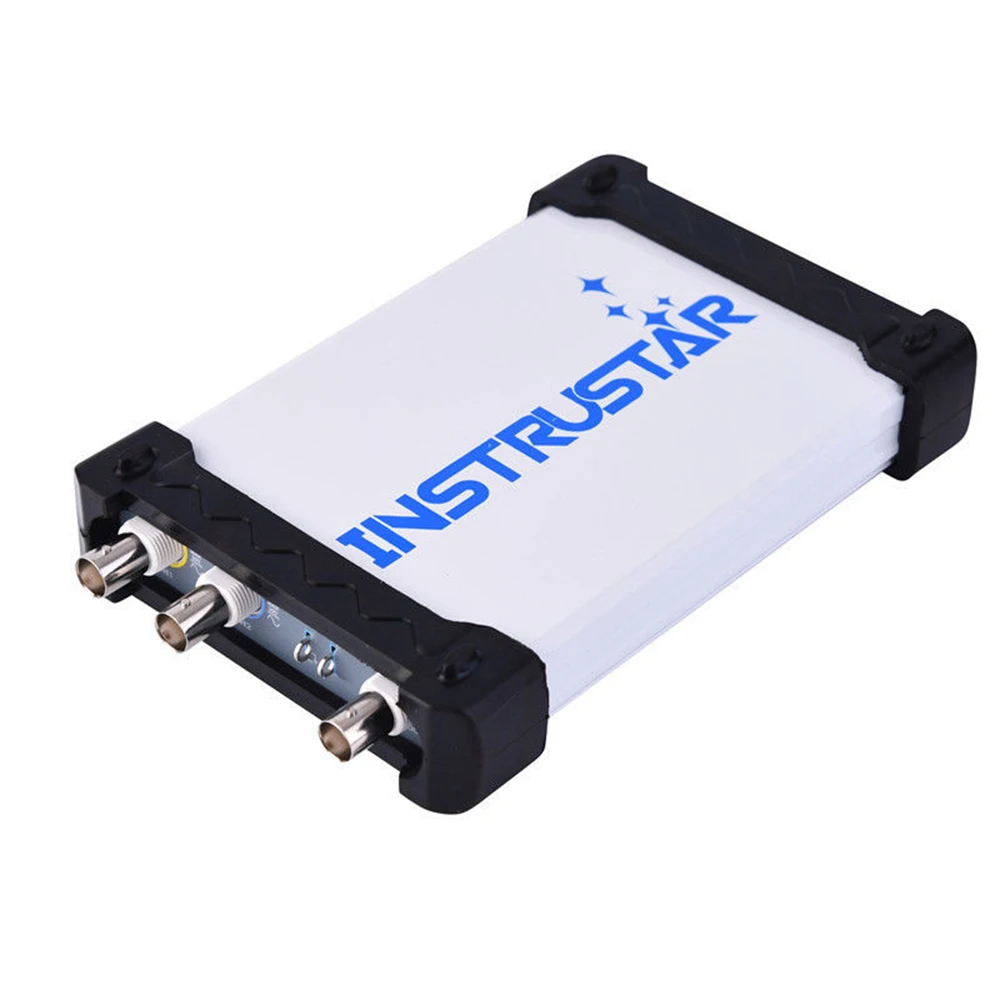

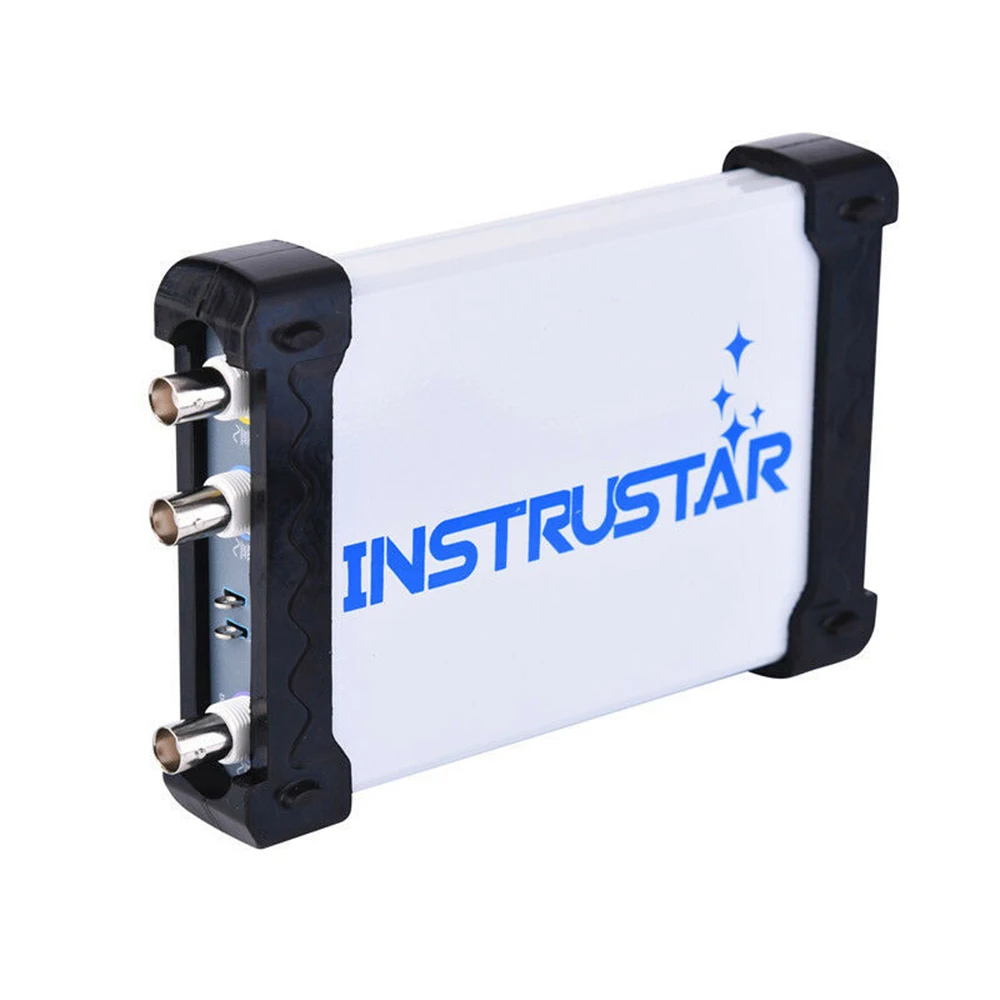

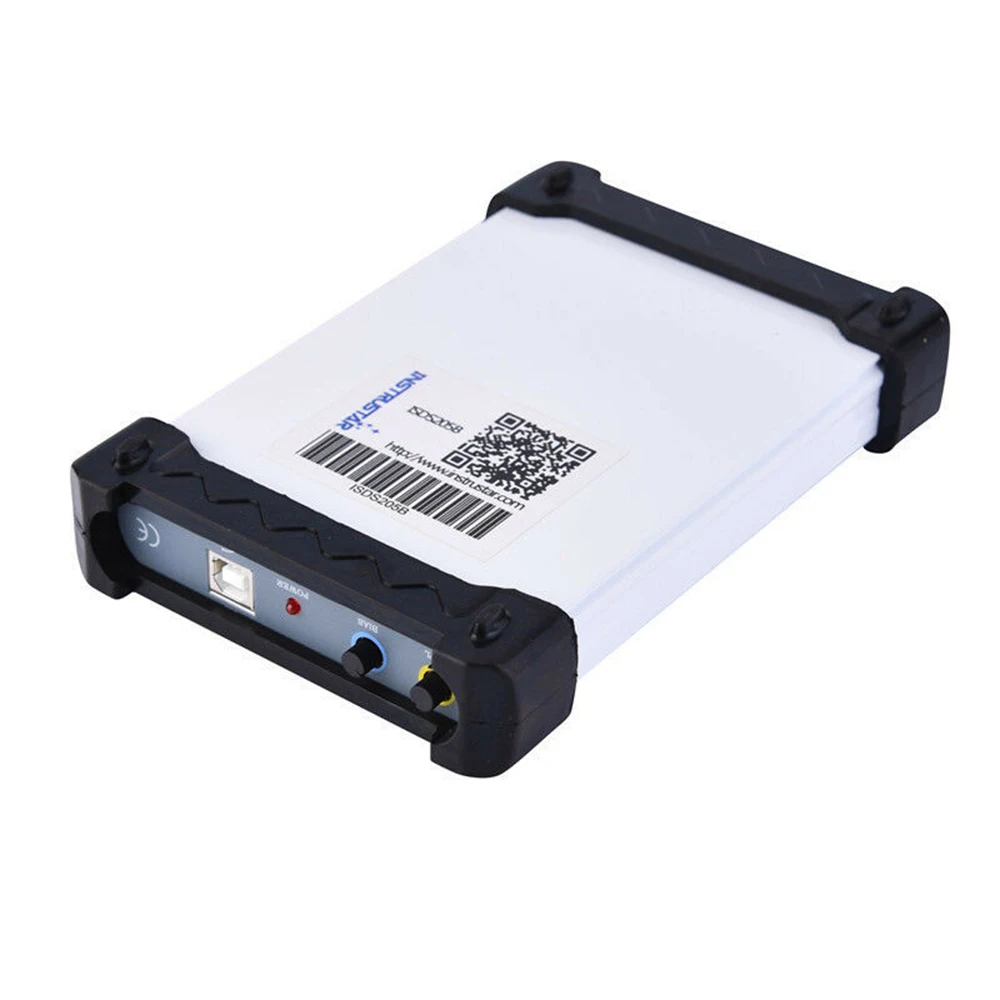

ISDS205B цифровой осциллограф/анализатор спектра/DDS/развертки/Регистратор данных


Особенности:

Двухканальный цифровой осциллограф ISDS205B, с «недорогой, высокой производительностью» в качестве целей дизайна. Хорошо спроектированная полоса пропускания 16 м, 48 м Частота дискретизации, 2 канала, переменная поддержка X, Y и XY переменная схема двухканального виртуального осциллографа, анализатор спектра, регистратор данных. Между тем, он поддерживает DDS и функцию развертки. DDS поддерживает 5 видов выходного сигнала, Синусоидальная волна может выводить до 20 м. Устройство поддерживает связь с ПК через высокоскоростной USB2.0.



Цифровой осциллограф

Анализаторы спектра

Регистратор данных

DDS

Развертка

ISDS205B

√

√

√

√

√


Цифровой осциллограф

Каналы

2.

Сопротивление

1MΩ 25pF

Муфта

AC/DC

Вертикальное разрешение

8 бит

Диапазон усиления

-6 В ~ 6 в (зонд X1)

-60 В ~ 60 в (зонд X10)

Вертикальная точность

± 3%

Диапазон временной базы

1ns-20s

Входная защита

Диод, 50Vpk

Автокомплект

Да (от 10 Гц до 16 МГц)

Режим запуска

Авто, нормальный и сигнал

Тип триггера

Нет, поднимается край, опускается край,

Поднимающаяся кромка или опускающаяся кромка

Уровень триггера

Да

Источник запуска

CH1, CH2

Размер буфера

1 Мб/ч

Полоса пропускания

16 МГц

Максимальный образец

48 мс/с

Вертикальный режим

CH1, CH2, ADD, SUB, MUL

Режим отображения

X, Y-T и X-Y

Измерения

Да

Сохранение волн

Osc (частный), Excel и Bmp


Анализаторы спектра

Каналы

2.

Полоса пропускания

16 МГц

Алгоритм

FFT(18 окон), корреляция, спектр мощности

FFT points

8-1048576/CHN

Измерительный прибор

Гармоник (1-7), SNR, SINAD, ENOB, THD, SFDR

Обработка фильтра

Пихтовый фильтр поддерживает произвольный диапазон частотного метода выборки, и прямоугольник, Бартлетт, треугольный, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, lanczos, kaiser, gaussand dolph_chebyshev, дизайн оконного метода.

IIR фильтр поддержка "Butterworth", "Chebyshev I", "Chebyshev II", "Эллиптический" тип фильтра


Регистратор данных

Канал

2.

Сопротивление

1MΩ 25pF

Муфта

AC/DC

Вертикальное разрешение

8 бит

Диапазон усиления

-6 В ~ 6 в (зонд X1)

-60 В ~ 60 в (зонд X10)

Образец

1 канал: 1K ~ 24M Hz

2 канала: 1K ~ 16M Hz

Сохранение файла

Максимальный 4G, время записи, связанное с частотой дискретизации


DDS

Волна

Синус, квадрат (рабочий Круг, переменный), треугольник, вверх Sawtooth, вниз Sawtooth

Амплитуда

≥ 9Vp-p (без нагрузки)

Сопротивление

200Ω ± 10%

Смещение

± 2,5 V

Частотный диапазон

1 Гц ~ 16 МГц (синус), 1 Гц ~ 2 МГц (другие)

Разрешение частоты

1 Гц

Частотная устойчивость

± 1 × 10-3

Точность частоты

± 5 × 10-3

Линейность треугольной волны

≥ 98% (1 Гц ~ 10 кГц)

Искажение синусоидальной волны

≤ 0.8% (1 кГц)

Квадратная волна поднимается/время падения

≤ 100 нс

Квадратный волновой рабочий Круг

1% ~ 99%

Развертка

Диапазон развертки

Fs to Fe

Диапазон времени подметания

0,1 ~ 10 s

Амплитуда

0.5Vp-p ~ 10Vp-p


Развертка

Стиль развертки

Линейная развертка, бревенчатая развертка

Линейный диапазон развертки

1 Гц-16 МГц, мин 1 Гц шаг

Диапазон развертки бревен

1 Гц-10 МГц, 1,10,100 .... логарифмический шаг

Примечание:

Источник сигнала DDS, с увеличением частоты, наиболее значительный выход становится меньше, максимальная амплитуда каждого частотного сегмента, как показано ниже:

Частота/Vpp

<1 МГц

2 МГц

5 МГц

10 МГц

20 МГц

Синус

9,26 в

8,48 в

6,16 в

2,64 в

0,63 в

Квадратный

9,36 в

9,36 в

--

--

--

Треугольник, вверх опилок, вниз опилок

9,12 в

7,36 в

5,08 в

--

--

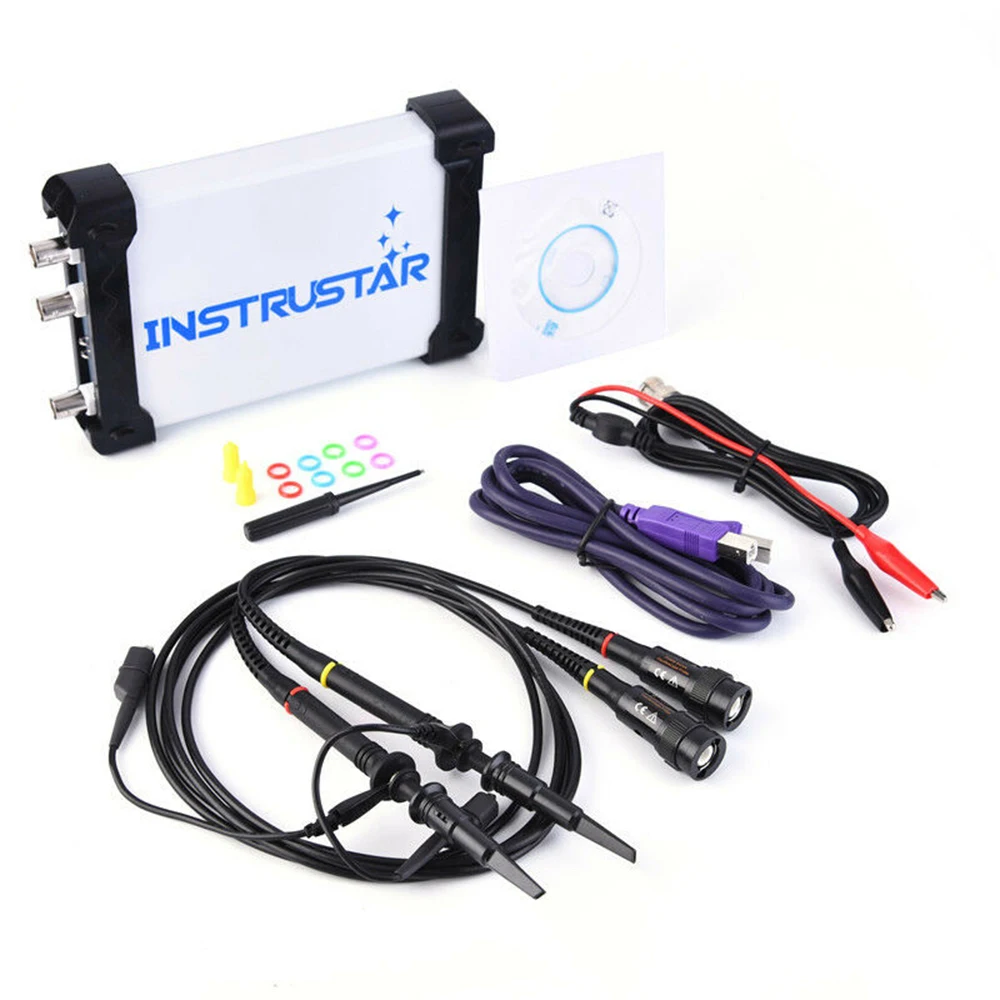

Посылка (воздушно-пузырьковый конверт)

  1. 1 x осциллограф isds205B
  2. 2 x щуп осциллографа
  3. 1 х USB кабель
  4. 1 кабель BNC для крепления
  5. 1 CD (руководство и т. д.)
