STM32 доска STM32F407IGT6 Cortex-M4 Совет по развитию, зарядите их с помощью USB-HS/FS, Ethernet, NandFlash, JTAG/SWD, ЖК-дисплей, USB UART = EVK407I

Обзор

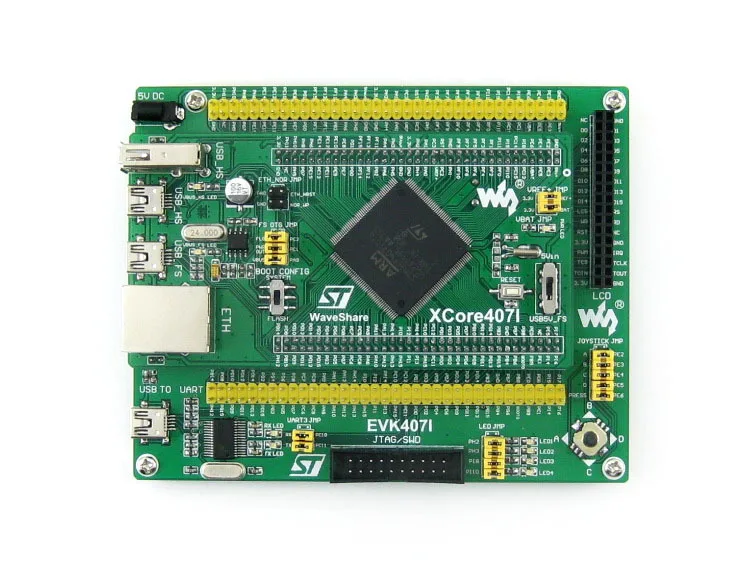

EVK407I-это макетная плата STM32, которая состоит из материнской платы и материнской платы MCU XCore407I.

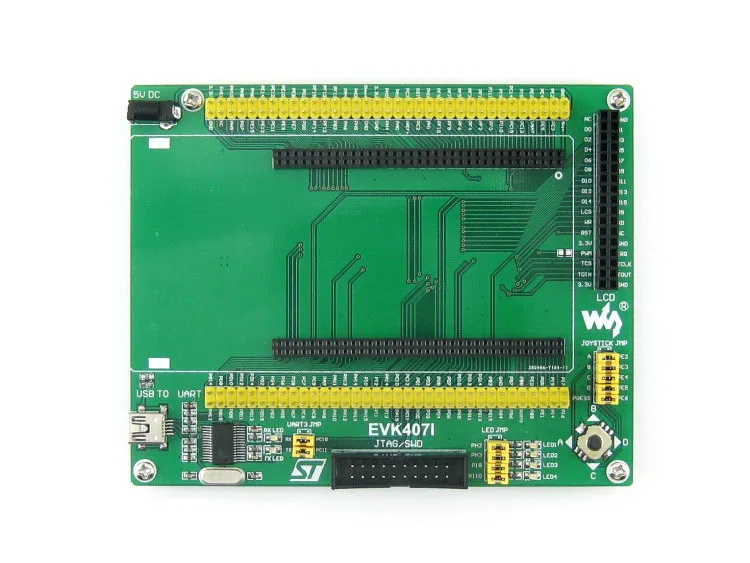

What's на Материнская плата печатная плата

1. Разъем материнской платы MCU core
2. MCU булавки расширитель
3. Интерфейс JTAG/SWD,Для гайки/программирования
4. ЖК-дисплей интерфейс,Для подключения сенсорного ЖК-экрана
5. Разъем USB,USB UART
6. Разъем постоянного тока 5 В
7. PL2303TA,Встроенный USB-контроллер UART
8. PL2303 джемпер
9. Пользовательский светодиодный джемпер
10. Джойстик джемпер
11. 12 м кристалл,PL2303 часы
12. Пользователь светодиоды,Удобно для указания статуса I/O и/или бегущего состояния программы
13. UART светодиоды,Индикатор UART TX/RX
14. Джойстик

Для Джемперы 8-10:

• Короткая перемычка для подключения к I/Os, используемая в коде примера
• Откройте перемычку для подключения к другим пользовательским контактам через соединительные провода

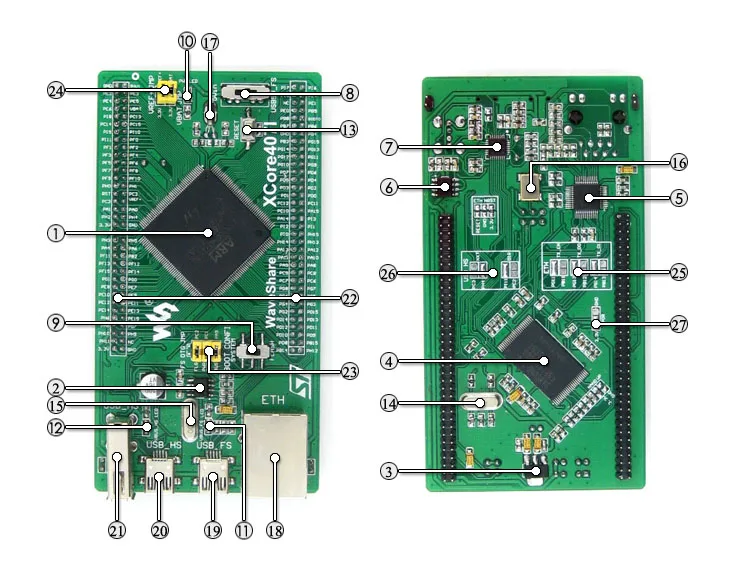

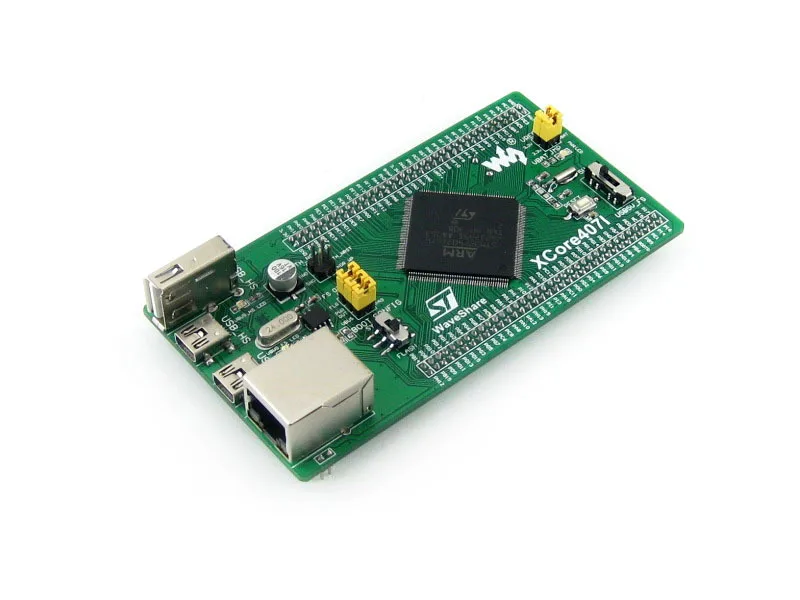

Что есть на материнской плате MCU

1. STM32F407IGT6:Высокая производительность STM32 MCU, который имеет:
   • Ядро:Cortex-M4 32-разрядный процессор RISC
   • Особенности:Полный комплект из одного цикла DSP инструкции
   • Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц
   • Операционной Напряжение:1,8 V-3,6 V
   • Посылка:LQFP176
   • Память:1024kB Flash, 192 + 4kB SRAM
   • Интерфейсы связи MCU:
     • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
     • 1 x FSMC, 1 x SDIO, 2 x CAN
     • USB 2,0-1 шт. высокоскоростной/полноскоростной устройство от перенапряжения/хост/OTG USB флэш накопитель контроллер с выделенной DMA, ULPI и чип полноскоростной PHY
     • 1x10/100 Ethernet MAC
     • Параллельный интерфейс камеры от 8 до 14 бит, 1 шт.
   • AD и DA конвертеры:3 x AD (12 бит, 1 мкс, shares 24 канала); 2 x DA (12 бит)
   • Исправление/программирование:Поддержка JTAG/SWD (отладки последовательного провода), поддерживает IAP
2. MIC2075-2,Встроенное устройство управления питанием USB FS
3. AMS1117-3.3,3,3 V регулятор напряжения
4. K9F1G08U0D,1G бит NandFlash
5. DP83848,Ethernet PHY
6. MIC2075-1,Встроенное устройство управления питанием USB HS
7. USB3300,USB HS PHY
8. Выключатель питания,Питание от 5Vin или USB подключения
9. Переключатель режима загрузки,Для настройки pin BOOT0
10. Мощность индикатор
11. USB FS светодиодный
12. USB HS светодиодный
13. Кнопка сброса
14. Кристалл 8 м,Часы с микроконтроллером, позволяют MCU работать с более высокой скоростью за счет увеличения частоты
15. Кристаллы 24 м,USB3300 часы
16. Кристалл 50 м,DP83848 часы
17. 32,768 K кристалл,Для внутреннего RTC с калибровкой
18. Разъём Ethernet
19. Мини-разъем USB FS
20. Мини-разъем USB HS
21. Разъем USB HS типа A
22. Расширитель MCU pins,Дополнительные разъемы для расширения доступны для VCC, GND и всех портов idle I/O
23. USB OTG/HOST jumper
24. Джемпер VREF/VBAT
25. Соединение для пайки, выбор Ethernet I/O
26. USB HS I/O выбор паяльного соединения
27. PDR выбор паяльного соединения:1,8-3,6 V, -40 ~ 105 по Цельсию Или 1,7-3,6 V, 0 ~ 70 Градусов по Цельсию

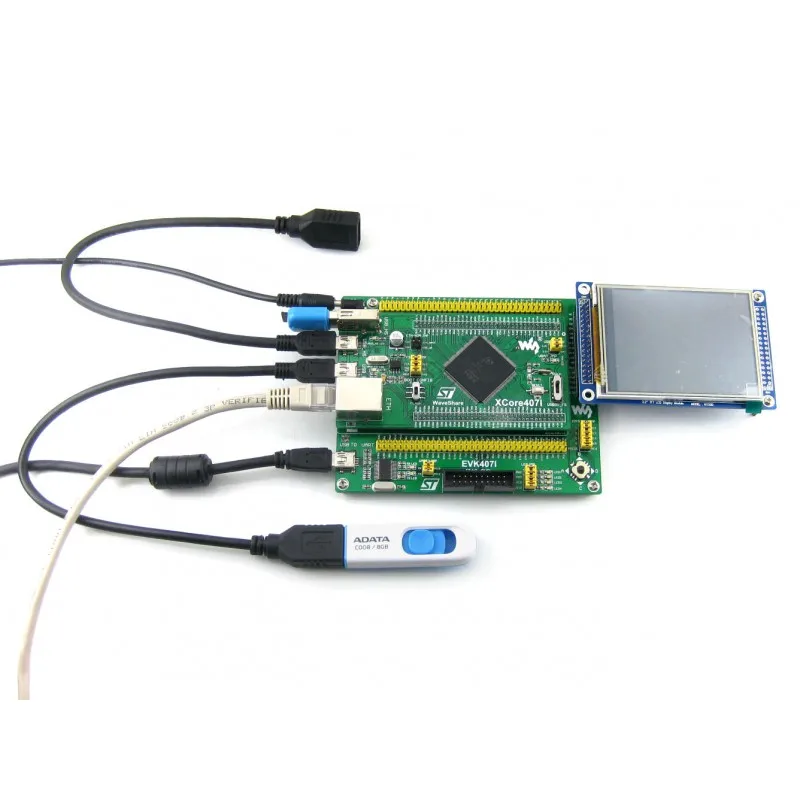

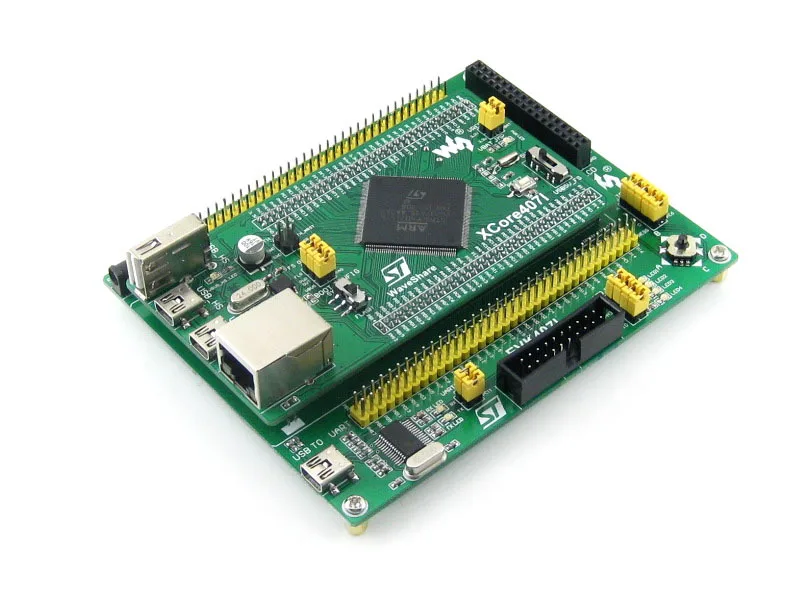

Фото

JTAG/SWD интерфейсы

На рис. 1 и 2 показаны криперы JTAG/SWD интерфейса

Развития ресурсы

Макетная плата EVK407I STM32 поставляется с компакт-диском для руководства пользователя, включая средства разработки, указанные ниже:

• Соответствующее программное обеспечение (KEIL и т. д.)
• Примеры в C
• Схема (PDF)
• Разработка документов

Посылка содержит

1. Макетная плата EVK407I x 1
2. 3,2 дюймов 320x240 сенсорный ЖК-дисплей x 1
3. USB тип A штекер в mini-B кабель x 1
4. Штепсельная розетка USB type-A для mini-B, кабель x 1
5. 4-контактный провод х 2
6. 2-контактный провод х 2
7. Кабель питания USB x 1
8. Руководство пользователя CD x 1
