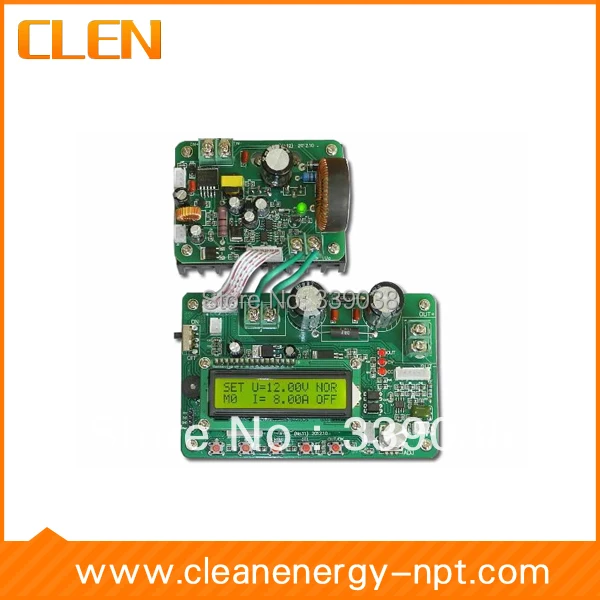

CLEN 0-60 В 0-10a 600 Вт DC Питание Импульсные блоки питания постоянного Напряжение ток

CLEN 0-60 В 0-10a 600 Вт DC Питание Импульсные блоки питания постоянного Напряжение ток

Комплектация

4.1 ZXY6010 Хост машина 1 шт.

4.2 руководство пользователя 1 шт.

Особенности

3.1 Диапазон входного напряжения: dc13 ~ dc62v

3.2 Диапазон выходного напряжения: DC0 ~ dc60v

3.3 Выходной диапазон регулировки: 0a ~ 5A (zxy6005), 0a ~ 10A (ZXY6010), 0а ~ 10A (ZXY6010)

3.4 Power Effect ION: CV менее 0.5% + 10mv cc менее 1% + 5mar.

3.5 эффект нагрузки ION: CV менее 0.5% + 10mv cc менее 1% + 5ма

3.6 Выходная гофре: <50 mvpp

3.7 коэффициент передачи волн 100 Гц: менее 1/10000

3.8 типичная эффективность: входное напряжение 32 В, выходное напряжение 24 В-90%

3.9 Точность дисплея: 10мв, 1мА

3.10 ошибка отображения напряжения: ±0 0. 5% + 2 байта

3.11 ошибка текущего отображения: ± 1% + 5 байтов

3.12 типы защиты:

Защита от избыточного напряжения (OVP): набор диапазона 0.01 В до 62.00 В

Защита от избыточного напряжения (OCP): набор диапазона 0.001a до 5.100a

Защита от мощности (OPP): набор диапазона 0.001 Вт до 300.0 Вт

Защита от зарядки (OAH): набор диапазона 1 мАч для 900ah

3.13 защита таймаута (oft): набор диапазон от 1 s 90 часов

Демонстрация

(Следует обратить внимание на то, что потеря в строке не была принята во внимание, так что реальная эффективность является высокой, чем это значение)

1. входное напряжение-54.8 В, входная сила тока-0.52а, выходное напряжение-12.75 В, выходной ток составляет 2.002a, вы можете видеть от волны, что значение напряжения составляет 20мв, эффективность рассчитывается как ниже:

Входная мощность: p = 54.8 В * 0.52a = 28.5 Вт

Выходная мощность: p = 12.75*2.002 = 25.5 Вт

КПД: 25.5/28.5 = 89.5%

2. входное напряжение-54.7 В, входной ток 1.32а, выходное напряжение-12.75 В, выходной ток составляет 5.049a, вы видите от волны, что значение напряжения составляет 30мв, эффективность рассчитывается как ниже:

Входная мощность: p = 54.7 В * 1.32a = 72.2 Вт

Выходная мощность: p = 12.75*5.049 = 64.4

Wefficiency: 64.4/72.2 = 89.2%

3. входное напряжение-54.7 В, входной ток-2.73a, выходное напряжение-12.76 В, выходная сила тока 10.10a, вы можете видеть от волны, что значение напряжения составляет 40мв, эффективность рассчитывается как ниже:

Входная мощность: p = 54.7 В * 2.73a = 149.3 Вт

Выходная мощность: p = 12.76*10.10 = 128.8 Вт

КПД: 128.8/149.3 = 86.3%

Введение

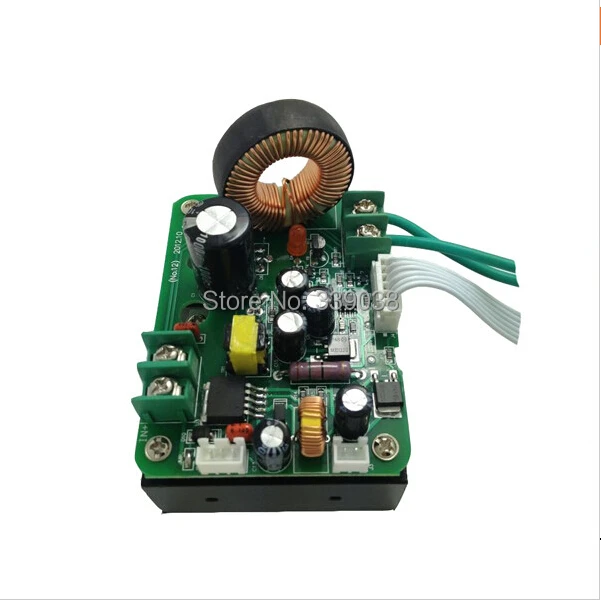

ZXY6010 Серия DC-DC Power наш самый недавно разработанный с постоянным напряжением и постоянной текущей функцией продуктов питания. В зависимости от структуры системы переключения импульсных импульсов, частота работы на 150 кГц, с очень широким диапазоном входного напряжения: DC15V до dc62v, выходное напряжение 0 В до 60 В постоянно регулирует (Внимание: бак не может поднять напряжение, выход всегда ниже, чем вход), выходная Текущая модель: 5A, 10A. Продукт немного ценится, может быть в калибровке под текущей максимальной непрерывной работой под полной нагрузкой.

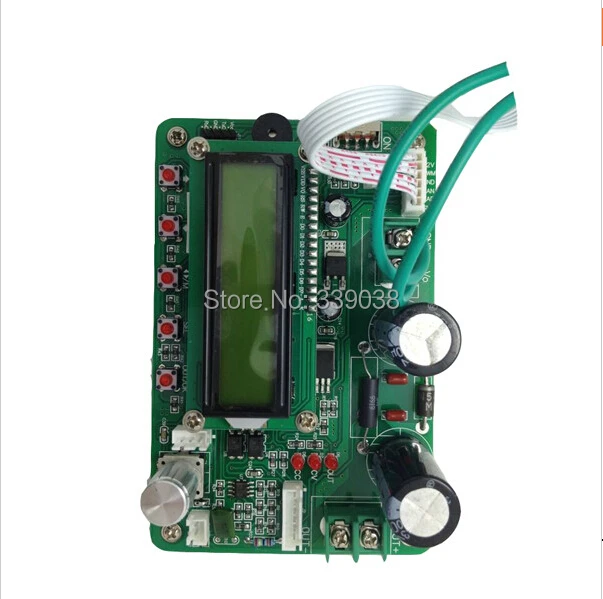

Выходное питание от управления MCU, ЖК-дисплей может отображать: выходное напряжение, Выходная сила тока, выходная мощность, усилитель часов, Время вывода и CV, статус cc. И автоматически отключается, подходит для применения в лаборатории, на сайте, в рабочем магазине, на аккумуляторе зарядки.
