Характеристики
Bluetooth-модуль совместимый с Bluetooth сверхнизкая мощность Bluetooth-совместимый модуль 4 2
История изменения цены
*Текущая стоимость 119.02 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Aug-15-2025 | 151.17 руб. | 154.7 руб. | 152.5 руб. |
| Jul-15-2025 | 123.86 руб. | 125.68 руб. | 124 руб. |
| Jun-15-2025 | 149.78 руб. | 152.4 руб. | 150.5 руб. |
| May-15-2025 | 148.9 руб. | 151.64 руб. | 149.5 руб. |
| Apr-15-2025 | 118.35 руб. | 120.29 руб. | 119 руб. |
| Mar-15-2025 | 145.60 руб. | 148.52 руб. | 146.5 руб. |
| Feb-15-2025 | 144.34 руб. | 147.60 руб. | 145.5 руб. |
| Jan-15-2025 | 143.65 руб. | 146.99 руб. | 144.5 руб. |
Описание товара

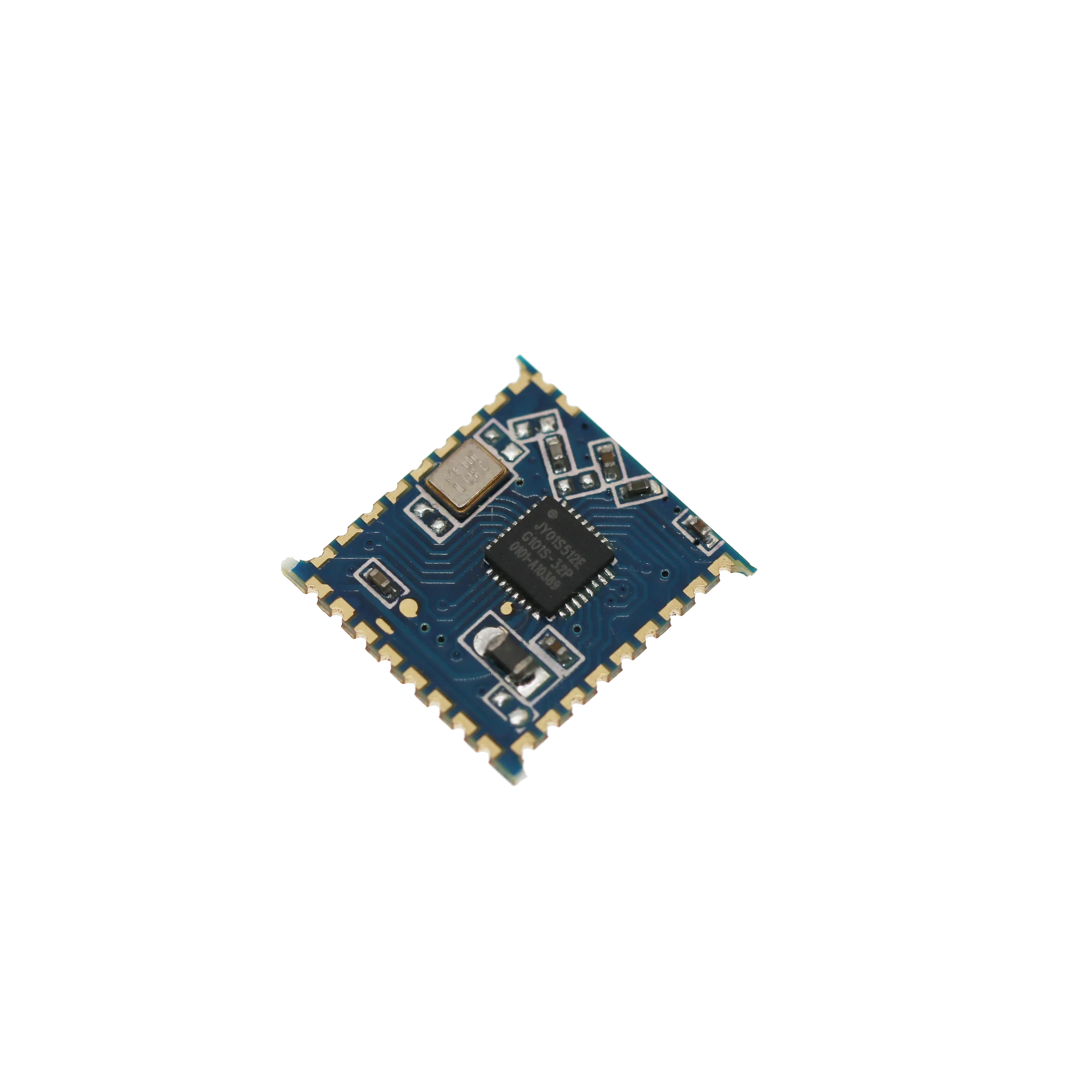

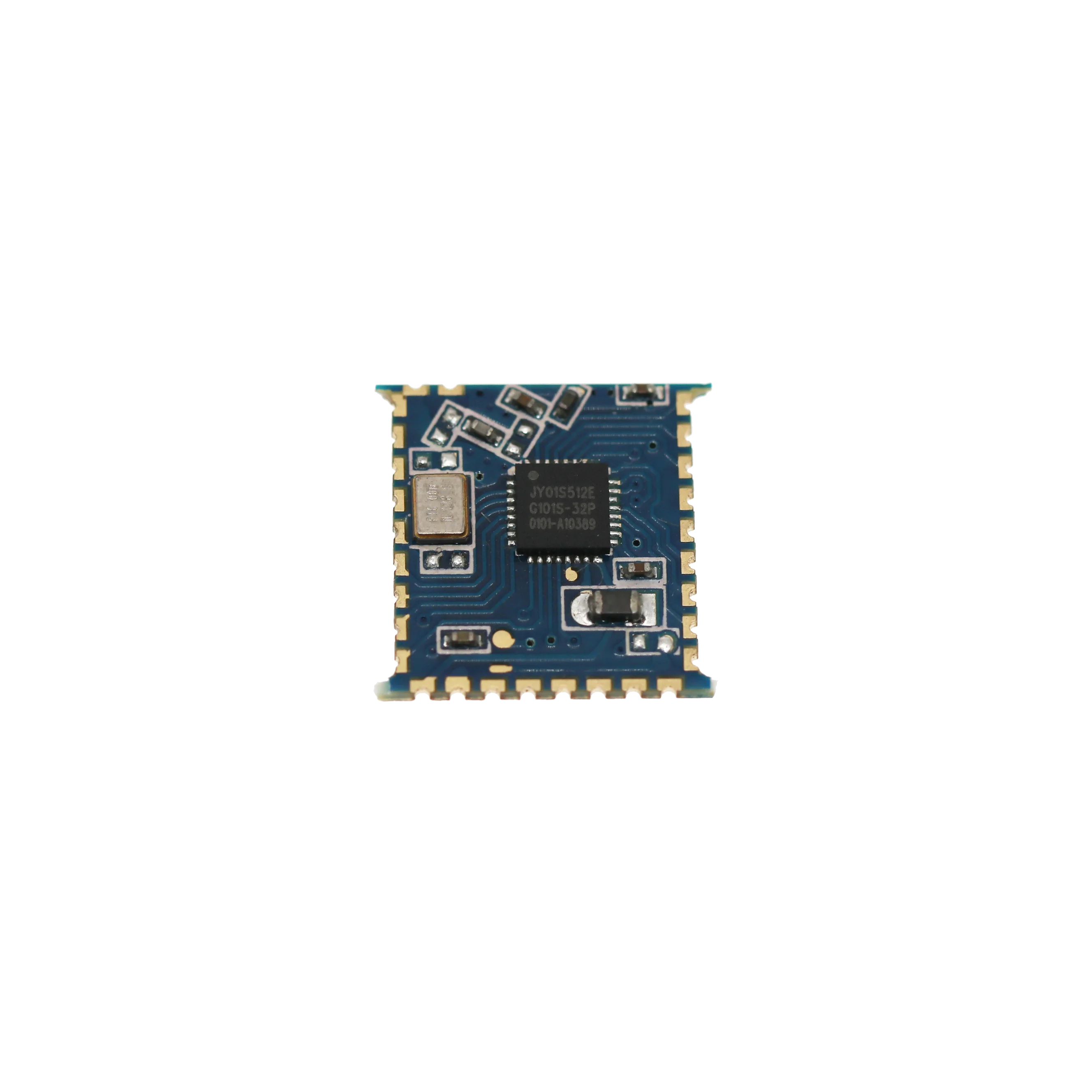

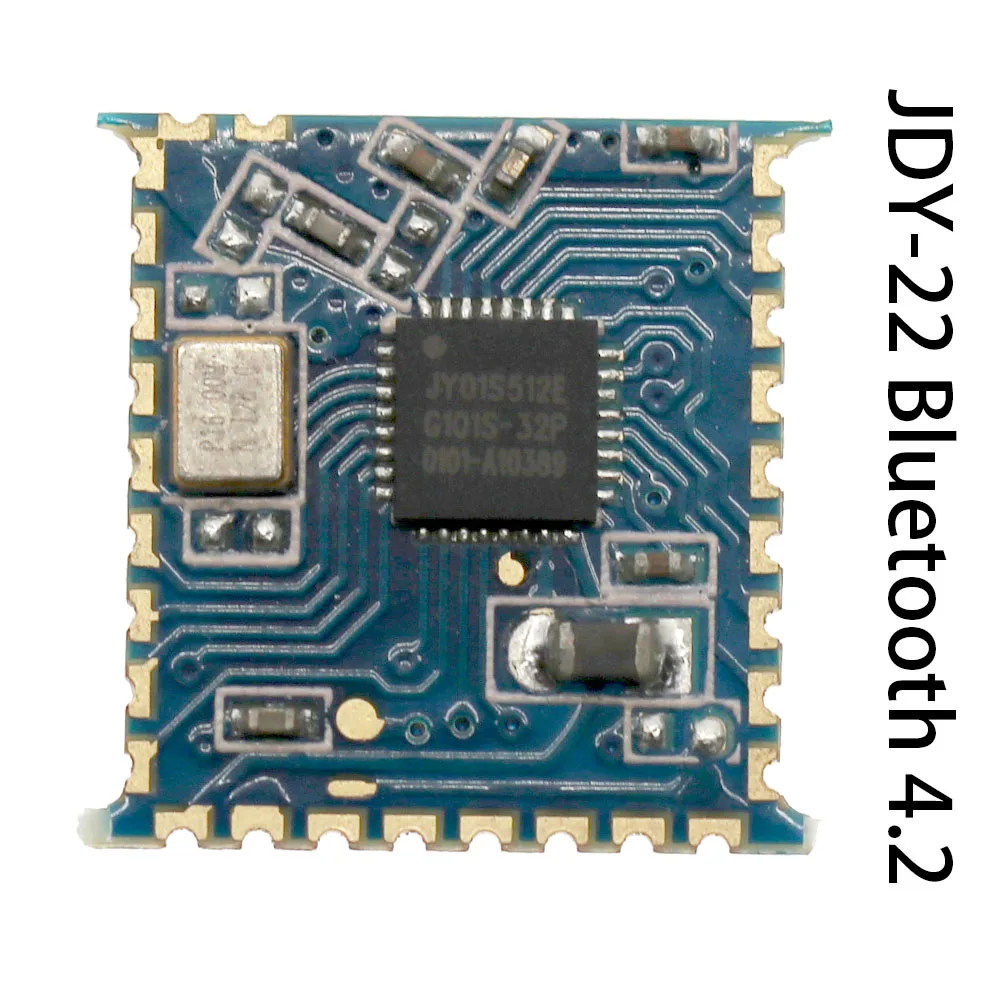

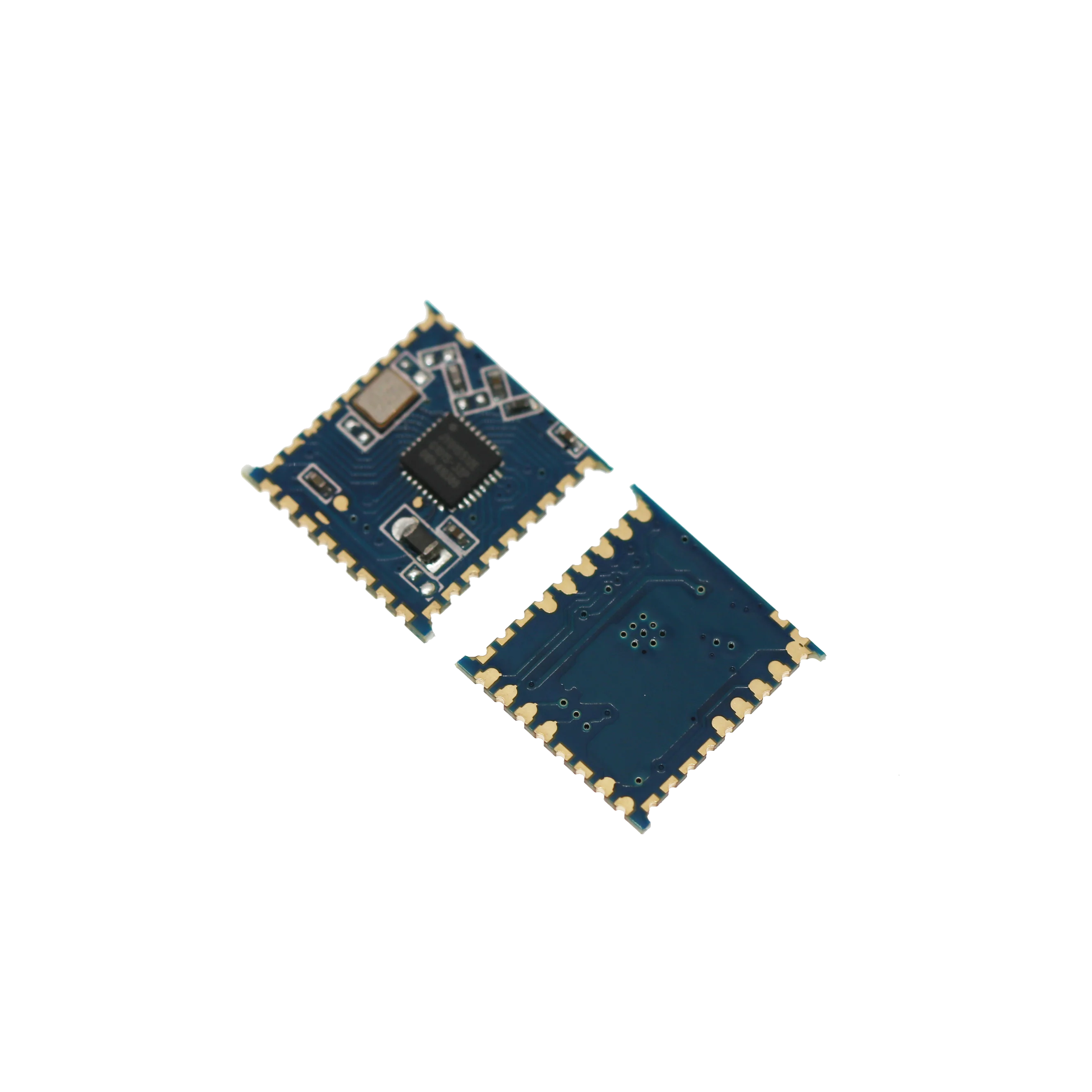

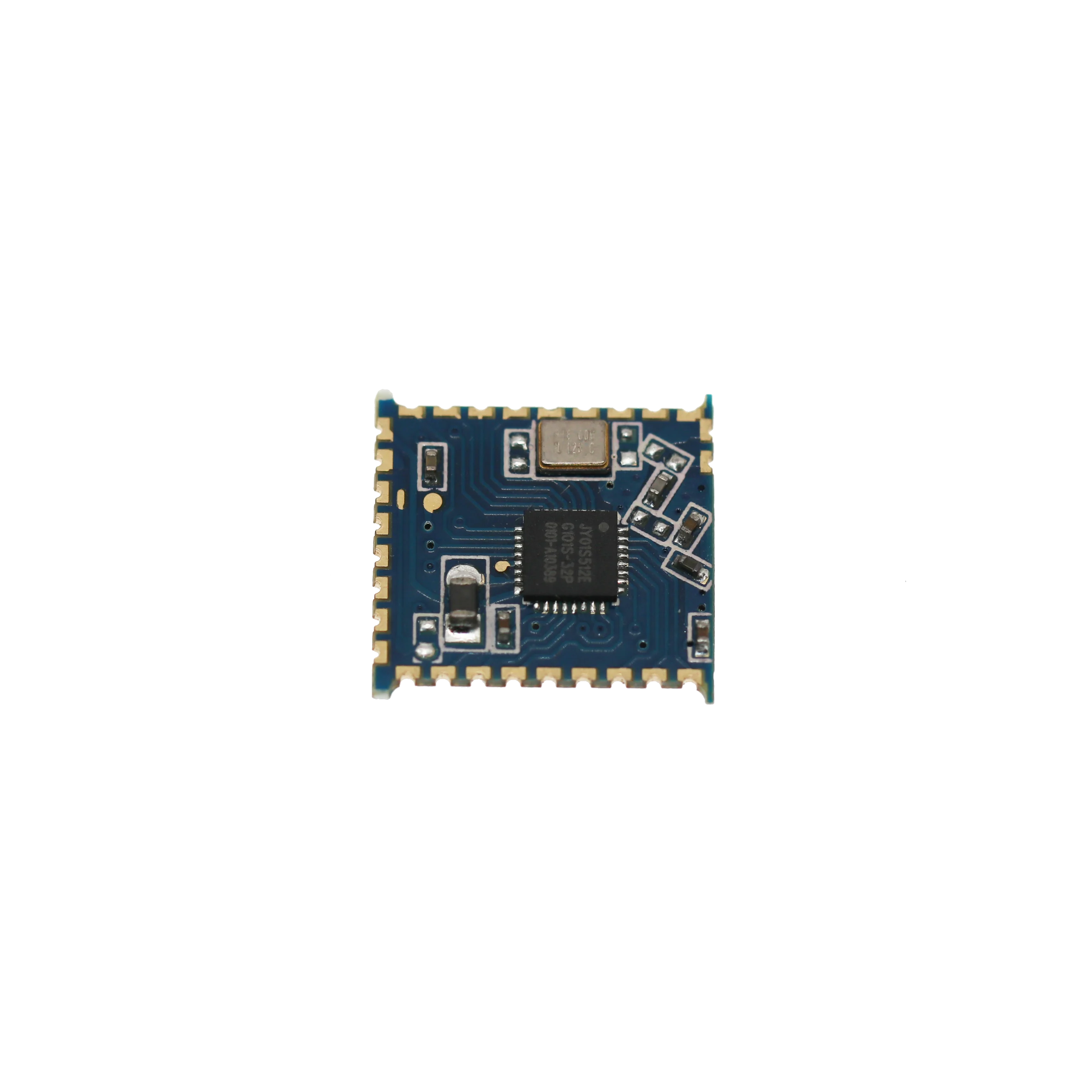

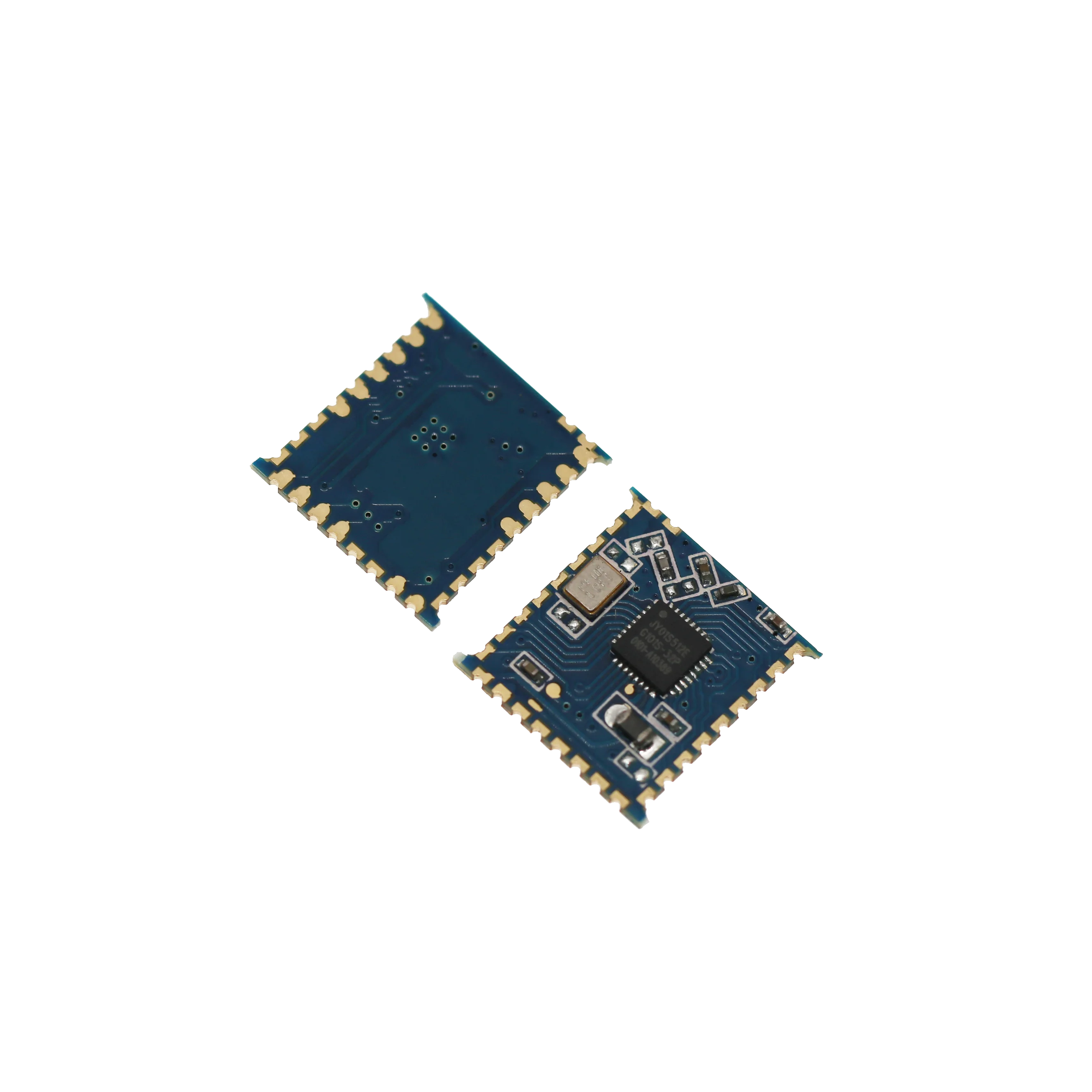

JDY-22 ультра низкая мощность Bluetooth-совместимый модуль Bluetooth-совместимый 4,2 ультра низкая мощность модуль внешней антенны BLE модуль
Во-первых, введение продуктаJDY-22The Прозрачная передача модуль основан на Bluetooth 4,2 стандартный протокол Рабочая частота ремешок делает ношение неудобным 2,4 ГГц Диапазон, режим модуляции является GFSK, максимальная мощность передачи является 4db, И максимальное расстояние передачи составляет 40 метров. Он принимает импортный оригинальный дизайн чипа и поддерживает пользователей, чтобы изменить имя устройства и волну по команде. Инструкции, такие как специальный тариф, удобный и быстрый в использовании и гибкий.
JDY-22The модуль Bluetooth может реализовать Модуль и мобильный телефон или модуль и модуль передачи данных, а также может быстро использовать BLE Bluetooth для приложения продукта с помощью простой конфигурации.
Сделать BLE быстрее и проще в использовании в продуктах
В-третьих, детали параметров модуля
3,1Параметр модуля
JDY-22Product параметры | |
Модель | JDY-22 |
Рабочая частота | 2,4G |
Мощность передачи | 4 дБ (максимум) |
Интерфейс связи | UART |
Рабочее напряжение | 1,8 V-3,6 V |
Рабочая температура | -40 °C - 80 °C |
Антенна | Встроенная антенна PCB |
Чувствительность приема | -97dbm |
Расстояние передачи | 80 метров |
Поддержка Master-slave | Раб |
Размер модуля | 19,6*14,94*1,8 мм (длина, ширина, высота) |
Версия Bluetooth | BLE 4,2 (совместим с BLE4.0, BLE4.1) |
Ток пробуждения | 500uA (с трансляцией) |
Светильник с режимом сна | <50ua (= ""> есть трансляция) |
Ток глубокого сна | 3uA (без трансляции) |
Сохранение параметров инструкции | Сохранение данных настройки параметров |
Температура стмсварки | <260>°C |
3,2Рабочий ток
Режим работы | Статус | Средний ток | Примечания |
Прозрачная передача последовательного порта Wake up | Не подключен | 500uA | Как правило, он общается с приложением. Рекомендуется, чтобы трансляция не была установлена слишком долго, и время подключения слишком длинное. Как правило, рекомендуется от 100 до 500 мс. Если соединение быстрое и потребляемая мощность не требуется, интервал трансляции может быть установлен на самый короткий. |
Глубокий безвещательный сон | Нет трансляции | 3uA | |
Светильник для сна | Интервал передачи 100mSBroadcast | 200uA | |
Среднее энергопотребление | Интервал 200mSBroadcast | 80uA | |
Интервал передачи 300mSBroadcast | 30uA | ||
400 интервал mSBroadcast | Следующий ток Нижний | ||
Пробуждение прозрачного состояния | Подключен | 900uA | В подключенном состоянии PWRC pin может быть потянут низко, чтобы отправить по команде или непосредственно установить Рабочий режим. Для получения подробной информации см. Команду AT + STARTEN. |
Ток всех рабочих режимов не превышает 1 мА (включая ток, когда последовательный порт прозрачный)
3,3 JDY-22Описание режима сна
Режим сна | Инструкция | Описание функции |
Boot wake up | AT + STARTEN1 | Режим 1: Пробуждение при включении питания, пользователь должен спать, может управляться по инструкции по уходу за сном +, пробуждение может просыпаться через PWRC pin низкого уровня |
Спящий ботинок | AT + STARTEN0 | Режим 0: энергопотребление в этом режиме очень низкое. Прозрачный ток пробуждения подключения составляет 900uA, а ток отключения ниже 200uA (ток интервала передачи может быть установлен на 30uA). В этом режиме пин-код PWRC просыпается, например, последовательный порт. Данные не отправляются в течение 10 секунд или если они не подключены, они автоматически засыпают снова. |
3,4Вопросы и ответы
Проблема | Решение проблем |
1: как отключить соединение Bluetooth при подключении MCU | Потяните штырь PWRC low в подключенном состоянии, и последовательный порт отправляет AT + DISC для отключения. |
2: сколько тока модуль пробуждается? | Все режимы не превышают 1 мА |
3: сколько данных может быть записано в последовательный порт одновременно | 9600No байтовый лимит при скорости передачи данных |
4: после того, как последовательный порт настроен с параметрами, вам нужно перезагрузить его, чтобы начать действовать? | Рекомендуется перезагрузить при установке параметров модуля. |
5: тестовый модуль, ток глубокого сна, как проверить | Рекомендуется проверить ток с помощью контактов VCC и GND. |
3,5Заводская Настройка параметров по умолчанию
Последовательности | Особенности | Заводские параметры по умолчанию | Инструкция |
2 | Скорость передачи данных последовательного порта | 9600 | AT + BAUD4 |
3 | Режим сна | Boot wake up | AT + STARTEN1 |
4 | Название трансляции | JDY-22 | AT + NAMEJDY-22 |
5 | Интервал трансляции | 200 мс | AT + ADVIN1 |
Выше указана прозрачная коммуникационная функция последовательного порта, если есть специальные функции, вы можете связаться с технической поддержкой JDY Q: 3411947569
3,6Определение штифта
3,7Описание контактной функции
Штырь | Особенности | Описание |
1 | GND | Мощность заземления |
2 | NULL | Воздух |
3 | RST | Мягкий штифт сброса, активный низкий |
4 | NULL | Воздух |
5 | GPIO12 | GPIO |
6 | GPIO11 | GPIO |
7 | GPIO10 | GPIO |
8 | Стат | Не подключен низко Высокий уровень после подключения |
9 | GPIO9 | GPIO |
10 | VCC | Мощность блока питания (1,8-3,6 V) |
11 | GND | Воздух |
12 | NULL | Воздух |
13 | NULL | Воздух |
14 | GPIO8 | GPIO |
15 | PWRC | Спящий Пробуждение pin, активный низкий В подключенном состоянии, команда AT может быть вытащена низко через PWRC pin, например, AT + DISC отключен. |
16 | RXD | Серийный входной штырь (TTL уровень) |
17 | TXD | Серийный выходной штырь (TTL уровень) |
18 | NULL | Воздух |
19 | GPIO7 | GPIO |
20 | GPIO6 | GPIO |
Двадцать один | GPIO5 | GPIO |
Двадцать два | GPIO4 | GPIO |
Двадцать три | ALED | Контактный индикатор ledLamp(Только есть индикация трансляции в состоянии бодрствования, трансляция сна будет выводить низкий уровень) |
Двадцать четыре | GPIO3 | GPIO |
25 | GPIO2 | GPIO |
26 | GPIO1 | GPIO |
27 | Муравей | Выход антенны |
28 | GND | Мощность заземления |
3,8 PCBПосылка с размером
В-четвертых, Серийный портATНабор инструкций
JDY-22The последовательный порт модуля посылает команды должны быть добавлены rn
Последовательности | Инструкция | Эффект | Мастер-раб | Режим работы | По умолчанию |
1 | AT + VER | Номер версии | JDY-22-V1.2 | ||
2 | AT + RST | Мягкий Сброс | |||
3 | AT + DISC | Отсоединитель инструкции | |||
4 | AT + MAC | MACaddress | |||
5 | AT + BAUD | Скорость передачи данных | 9600 | ||
6 | AT + BOUD | Скорость передачи данных | 9600 | ||
7 | AT + SLEEP | Сон | |||
8 | AT + NAME | Название трансляции | JDY-22 | ||
9 | AT + STARTEN | Спящий режим или Пробуждение | 0 (Пробуждение загрузки) | ||
10 | AT + adwin | Интервал трансляции | 1(200 мс | ||
11 | AT + HOSTEN | Рабочий режим или рабочий режим IBEACON | 0Slave | ||
12 | AT + IBUUID | IBEACONUUID | Флуоресцентный | ||
13 | AT + MAJOR | IBEACONMAJOR | 10 | ||
14 | AT + MINOR | IBEACONMINOR | 7 | ||
15 | AT + IBPWR | Значение IBEACONSING | 50 | ||
16 | По умолчанию AT + | Сброс |
В-шестых, мобильный телефон терминал инструкции
6,1,Приложение UUIDСписок
Сервис UUID: FFE0 (сервис UUID по умолчанию ffe0)
Функция UUID: FFE1 (для прозрачной передачи по умолчанию ffe1)
Семь,JDY-22Базовая схема подключения
7,1, Схема проводки последовательного режима связи
Если Сквозное соединение не требует низкого энергопотребления или не требует команды отключения в подключенном состоянии, pin PWRC может не быть подключен.
Если вам не нужно низкое энергопотребление, вам не нужно обнаруживать состояние подключения, нужно только подключить 4 контакта VCC, GND, RXD, TXD
Инструкции по проверке MCUPassword:
В настоящее время JDY-22 не добавляет функцию подключения по Bluetooth. Если вам нужно подключить пароль, чтобы избежать несанкционированного соединения с другими людьми, вы можете использовать MCU пользователя для определения пароля. После того, как приложение пользователя подключается к JDY-22, приложение пользователя отправляет пароль пользователю MCU. MCU не получит никаких данных, отправленных приложением в течение 3 секунд после подключения. MCU не получит никаких данных, отправленных приложением. Только когда пароль правильный, он начнет получать прозрачные данные приложения. Если правильный пароль не будет отправлен пользователю MCU в течение 3 секунд. MCU потянет штырь PWRC низко и отправит команду AT + DISC к модулю Bluetooth, чтобы немедленно отсоединить модуль Bluetooth от приложения.
7,2, JDY-22 и 5V MCU последовательный порт передачи схема подключения
