ESP32 плата разработки беспроводной WiFi Bluetooth-совместимый двухъядерный ESP8266 фильтр модуль 2,4 GHz RF ESP32 высокое качество

''Вариант 1''

Описание:

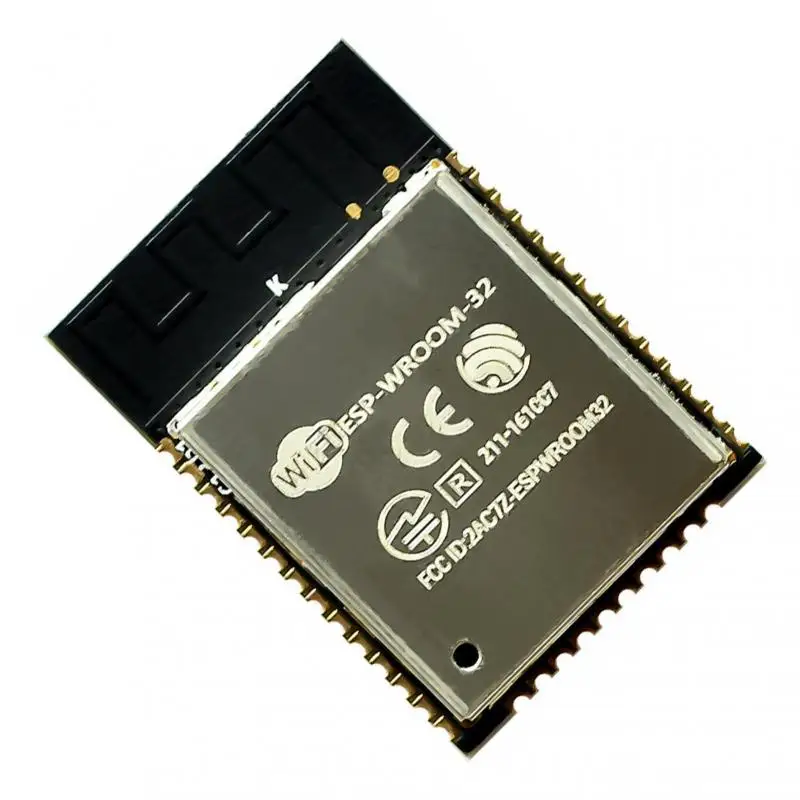

ESP32-WROOM-32-это универсальный Wi-Fi BT BLE MCU модуль с мощными функциями и широким спектром использования. Он используется для маломощных сенсорных сетей и сложных задач, таких как кодирование голоса, потоковое аудио, декодирование MP3 и т. д.

Ядром этого модуля является ESP32-D0WDQ6 чип *, который является масштабируемым и адаптивным. Два ядра ЦП могут управляться отдельно. Часы

Диапазон регулировки частоты от 80 МГц до 240 МГц. Пользователь может отключить питание процессора и использовать низкомощный копроцессор для непрерывного мониторинга периферийных устройств

Изменение состояния или если какое-то Аналоговое количество превышает порог. ESP32 также объединяет множество периферийных устройств, включая емкостные сенсорные датчики, датчики Холла,

Усилитель с низким уровнем шума, интерфейс sd-карты, интерфейс Ethernet, высокоскоростной SDIO/SPI, UART, I2S и I2C и т. д.

Модуль интегрирует традиционные Bluetooth, низкомощные Bluetooth и Wi-Fi и имеет широкий спектр применения: Wi-Fi поддерживает широкий спектр коммуникационных соединений, а также поддерживает

Роутер напрямую подключен к Интернету; В то время как Bluetooth позволяет пользователям подключаться к мобильным телефонам или передавать BLE Маяк для облегчения обнаружения сигнала. Спящий чип ESP32

Ток менее 5 & micro;A, что делает его подходящим для носимых электронных устройств с питанием от батареи. Скорость передачи данных, поддерживаемая модулем, до 150 Мбит/с, выход антенны

Мощность достигает 20 дБм, что позволяет достичь широкого диапазона беспроводной связи. Таким образом, этот модуль имеет лидирующие в отрасли технические характеристики,

Отличная производительность с точки зрения расстояния передачи, энергопотребления и подключения к сети.

Операционная система ESP32 freeRTOS с LwIP, а TLS 1,2 с аппаратным ускорением встроена. Чип также поддерживает шифрование OTA

Обновление, это удобно для пользователей продолжать обновление после выпуска продукта.

Характеристики:

Надежность тестирования: HTOL/HTSL/uHAST/TCT/ESD

Протокол Wi-Fi: 802,11 b/g/n (802.11n, скорость до 150 Мбит/с)

A-MPDU и A-MSDU агрегация, поддержка 0,4 & micro;s Защитный интервал

Диапазон частот 2,4 ГГц ~ 2,5 ГГц

Протокол Bluetooth: совместим со стандартами Bluetooth v4.2 BR/EDR и BLE

Bluetooth Радио: NZIF приемник с-97 dBm чувствительностью, класс-1, класс-2 и класс-3 Передатчики, AFH

Bluetooth аудио: CVSD и SBC аудио

Интерфейс модуля: sd-карта, UART, SPI, SDIO, I2C, светодиодный ШИМ, двигатель ШИМ, I2S, IR, счетчик импульсов, GPIO, емкостный сенсорный датчик, ADC, DAC, двухпроводной автомобильный интерфейс (TWAI®, совместимый с ISO11898- 1)

Датчик на чипе: Датчик Холла

Интегрированная вспышка SPI: 4 Мб

Рабочее напряжение/Напряжение питания: 3,0 V ~ 3,6 V

Посылка включает в себя:

1 * Модуль

''Вариант 2''

Описание:

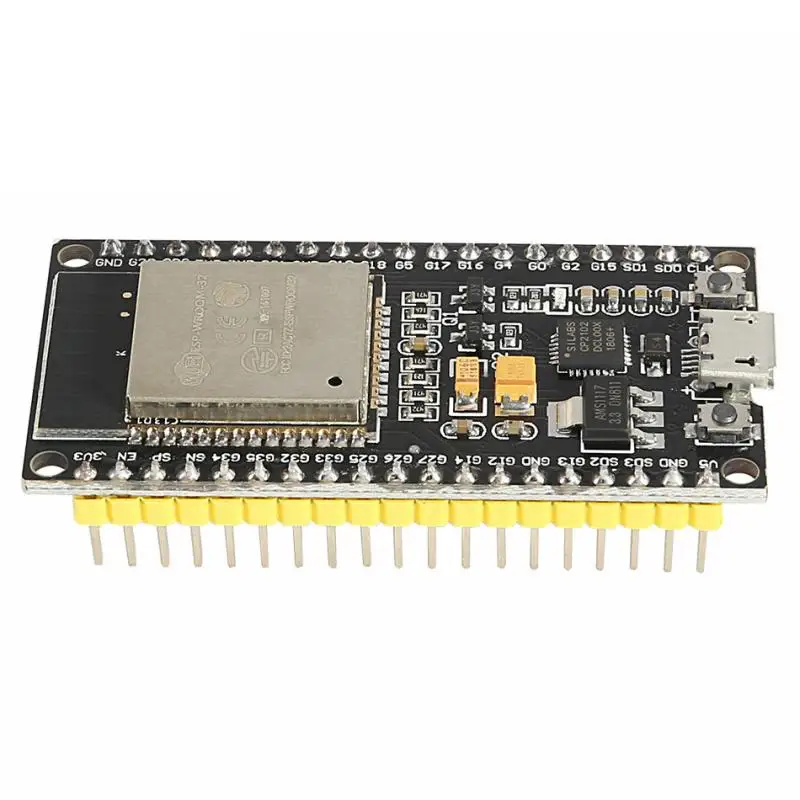

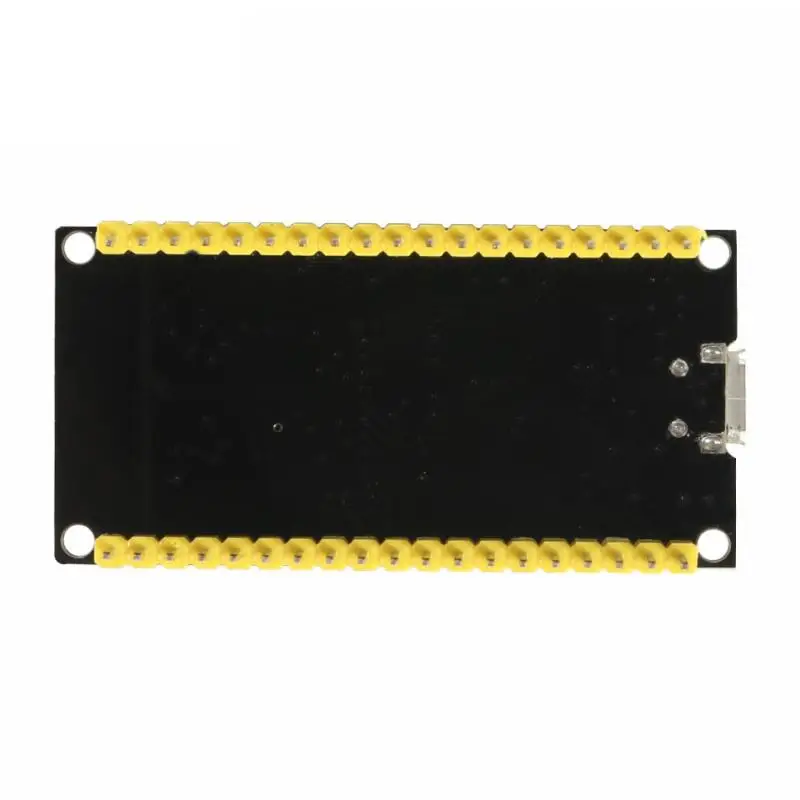

1. Встроенный стабильный usb-чип CP2102 для TTL обеспечивает нормальную связь последовательного порта.

2. Поддержка автоматической загрузки, нет необходимости вручную переключать режим загрузки и работы.

3. Погружение золото ремесло

4. Поддержка разработки в системе Windows (cygwin и msys32 simulation environment) и системе Linux

5. Поддержка ESP32-Arduino

Характеристики:

ESP-WROOM-32-это универсальный Wi-Fi BT BLE MCU модуль с мощными функциями и широким спектром использования. Он используется для маломощных сенсорных сетей и сложных задач, таких как кодирование голоса, потоковое аудио и декодирование MP3.

Ядром этого модуля является ESP32-D0WDQ6 чип *, который является масштабируемым и адаптивным. Два ядра ЦП могут управляться Индивидуально или включаться. Диапазон регулировки частоты часов от 80 МГц до 240 МГц. Пользователь может отключить питание ЦП и использовать низкомощный копроцессор для непрерывного мониторинга изменений состояния периферийных устройств или превышения порогового значения определенных аналоговых величин. ESP32 также объединяет множество периферийных устройств, включая емкостные сенсорные датчики, датчики Холла, сенсорные усилители с низким уровнем шума, интерфейс sd-карты, интерфейс Ethernet, высокоскоростной SDIO/SPI, UART, I2S и I2C.

Процессор и память

ESP32-D0WDQ6 содержит два маломощный Xtensa® 32-бит LX6 MCU. Встроенная память включает в себя:

• 448 КБ ПЗУ, используется для запуска программы и вызова функции ядра.

• Встроенный SRAM 520 КБ для хранения данных и инструкций.

• 8 КБ SRAM в RTC, то есть Медленная память RTC, может быть доступна coprocessor в режиме глубокого сна.

• 8 КБ SRAM в RTC, то есть быстрая память RTC, используется для хранения данных и доступ к основному ЦПУ, когда RTC запускается в режиме глубокого сна.

• 1 кбит eFuse, из которых 256 бит-это система (MAC адрес и настройки чипа); Остальные 768 бит защищены для пользовательских приложений, включая шифрование вспышки и идентификатор чипа.

• ESP-WROOM-32 интегрирует 4 Мб SPIFlash

Посылка включает в себя:

1 * Модуль

Примечания:

Этот продукт не предоставляет Никакой технической поддержки, и покупайте его осторожно без использования электронных компонентов

''Вариант 3''

Описание:

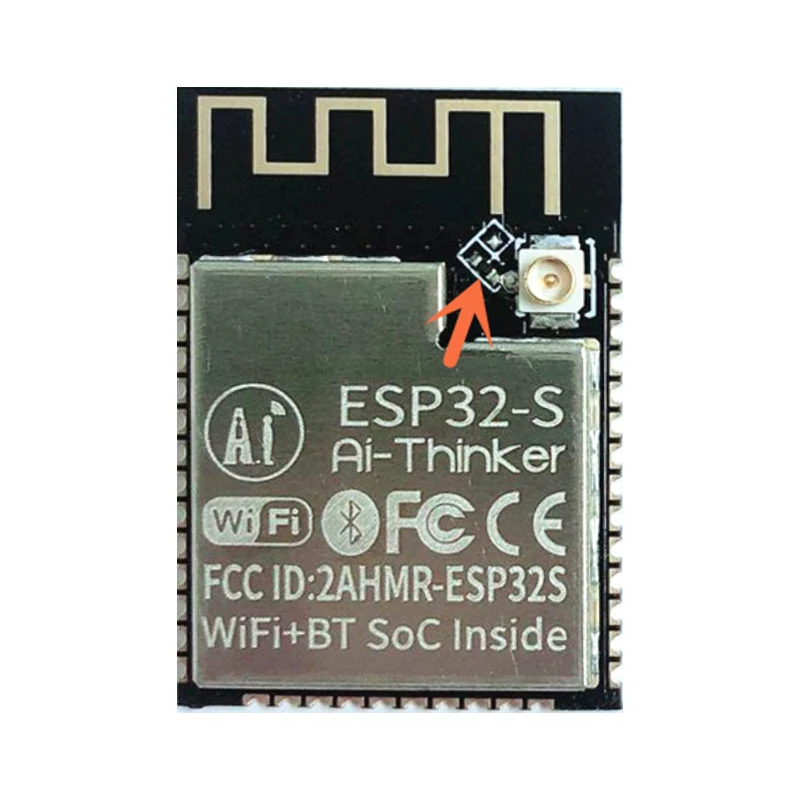

Esp32-s-это ультра-маленький объемный Многофункциональный радиочастотный модуль, независимо разработанный и разработанный Shenzhen anxinke Technology Co, ltd двухъядерный esp32 используется в качестве основного модуля управления с антенной платы PCB и базовой антенной PEx, которая может использоваться в соответствии с требованиями сцены

Esp32 используется для интеграции WIFL, традиционные Bluetooth и ble beacon, с два Не доверяй своим глазам производительность 32-blt lx6cpu, 7-ступенчатая plpeline archltecture, основная частота диапазон регулировки от 80 МГц до 240 МГц датчик на чип: JAL датчик, датчик температуры и т. Д.

Характеристики:

ESP32-S-это Сверхмаленький Многофункциональный радиочастотный модуль. Используя двухъядерный ESP32 в качестве основного управления, этот модуль оснащен бортовой антенной PCB и базовым антенным интерфейсом IPEX, который может использоваться в соответствии с потребностями сцены.

Основной чип использует маломощный двухъядерный 32-бит Процессор с основная частота до 240 МГц и вычислительной мощностью до 600DMIPS

По умолчанию 32 Мбит SPI Flash, 520кб SRAM

Поддержка режима SoftAP и Station

Ультра-маленький 802.11b/g/n Wi-Fi BT/BLE модуль SoC

Поддержка UART/SPI/I2C/I2S/PWM/ADC/DAC и т. д.

Поддержка обновления прошивки (FOTA)

Антенна поддерживает бортовую антенну или выход разъема IPEX

Посылка включает в себя:

1 * ESP-32S модуль

Примечания:

Для покупки электронных компонентов и модулей, пожалуйста, имейте определенные базовые знания электроники. Большинство модулей содержат только описания или материалы, и техническая консультационная поддержка отсутствует. Пожалуйста, будьте осторожны для начинающих.

''Вариант 4 5''

Описание:

100% новый и высокое качество!

Это реле Wi-Fi на основе модуля AI-Thinker ESP-01S WIFI. Он предназначен для умного дома, Интернет вещей и других DIY проектов. С помощью этого смарт-реле вы легко сможете самостоятельно управлять вашим умным переключателем, чтобы управлять любым устройством на вашем телефоне в любом месте.

Характеристики:

Размер изделия: 37*25 мм

Рабочее напряжение: 5 в пост. Тока

Связь: WIFI (модуль ESP8266)

Расстояние передачи: максимальное расстояние передачи 400 м (открытая среда, мобильный телефон с модулем WIFI)

Нагрузка: 10A/250VAC 10A/30VDC, реле тянет 100000 раз

Посылка включает в себя:

1 * релейный модуль

1 * ESP-01S
