1. Обзор

XKC-KL200-это умный Бесконтактный переключатель, лазерный датчик диапазона с последовательным портом UART, высокий и низкий уровень

Или NPN привод на выходе. Датчик использует принцип лазерного диффузного отражения на предметах: когда человек

Или объект входит в зону обнаружения, установленную датчиком, датчик Выводит сигнал и может точно

Выходное расстояние; Когда человек или объект покидает зону зондирования, датчик выключает выход.

2. Особенности продукта

1. Сильная способность анти-помех.

2. Интеллектуальный индукционный Бесконтактный переключатель, безопасный и гигиеничный.

3. Угол срабатывания небольшой.

4. Маленький размер, легко установить.

5. Различные методы вывода, просты в использовании.

6. Не влияет на цвет поверхности объекта.

7. В помещении расстояние измерения в реальном времени может достигать 4 метров.

8. Многослойная крышка фильтра, датчик более стабильный.

3. Область применения

1. Интеллектуальная Индукционная сантехника.

2. Домашняя безопасность.

3. Интеллектуальное обнаружение и интеллектуальное управление.

4. Распознавание препятствий робота.

5. Отображение расстояния в реальном времени.

6. Датчик крана, автоматическая промывка туалета и туалета, автоматическая сушилка для рук, противоугонное устройство,

Автоматический дверной звонок, датчик лестницы, ТВ крупным планом ТВ напоминание, автоматическая дверь, рекламный светильник, коробка,

Автоматическая корзина для мусора.

4. Технические параметры

Руководство пользователя по калибровке

Заводское расстояние отклика лазерного переключателя по умолчанию составляет 100 мм, а расстояние отклика по умолчанию

Могут быть указаны в соответствии с требованиями пользователя.

Или пользователи могут сами откалибровать, шаги калибровки следующие:

1. Закрепите датчик и установите расстояние между измеренным объектом и датчиком в пределах эффективного

Расстояние (10 мм ~ 4000 мм).

2. Удерживайте кнопку в течение 3 секунд, светодиодный индикатор начинает мигать медленно (0.5s/0.5s), указывая начало

Калибровка.

3. Подождите около 3 секунд, калибровка автоматически войдет в состояние действия после калибровки

Завершена, и светодиодный индикатор всегда будет включен, что указывает на успешность калибровки.

4. Если расстояние калибровки превышает Диапазон 10-4000 мм), он будет мигать быстро (50 мс/50 мс) для 2

Секунд, а затем выйти.

5. Если объект обнаружен и калибровка не завершена, он будет продолжать мигать.

(Расстояние меняется в течение 3 секунд, объект имеет полную передачу, все зеркальное отражение, нестабильный

Фиксация... Все может привести к неудачной калибровке).

6. Если объект не обнаружен, калибровка не была завершена, и светильник будет выключен через 10

Секунд.

5-й. Выбор товара

Примечание: режим вывода заключается в том, что датчик может иметь только один выходной режим.

Высокий и низкий уровень сигнала: обеспечивает высокий и низкий уровень сигнала, который подходит для небольших

Текущий контроль высокого тока, контроль внешней цепи, определение сигнала MCU и так далее.

Выход переключателя: сигнал, отправленный датчиком переключателя, является контактным сигналом, который имеет два состояния: открытый

И закрыт. Например, переключатель датчика является общим датчиком переключения. Когда объект входит в датчик

Область, установленная датчиком, переключатель датчика открывается (или закрывается); Когда объект покидает набор датчиков

Зона обнаружения, выключатель закрыт (или открывается).

Выход NPN: Выход NPN является одним из трех проводных переключателей. Когда выход датчика

Отключен, он находится в плавающем состоянии без напряжения и может быть подключен к входному напряжению VCC

Через выдвижной резистор. Когда выход датчика закрыт, напряжение составляет 0 В, то есть включается

0 В (отрицательный полюс источника питания). Выход NPN может напрямую контролировать ток в пределах 300 мА.

Выход последовательного порта UART: Лазерные переключатели (за исключением XKC-KL200-V), все с функцией конфигурации UART,

Пользователи могут настроить соответствующие параметры через UART или указать Заводские значения конфигурации по умолчанию.

Значения конфигурации по умолчанию Xingkechuang следующие.

Таблица параметров лазерного переключателя UART:

6. Светодиодный лазерный переключатель

7. Схема проводки различных моделей

1. Упрощенная схематическая схема принципа выхода NPN

NPN выходное реле (ток катушки ≤ 300 мА) Принцип работы:

Когда жидкость ощущается, транзистор включается и закрывается, и реле заряжено и закрыто;

Когда жидкость не ощущается, транзистор отключается, и реле не будет закрыто, когда

ВЫКЛЮЧЕНО питание;

2. Упрощенная схематическая схема высокого и низкого уровня выходной проводки принцип

Высокий и низкий уровень выходной привод маленькое реле (ток катушки ≤ 300 мА) Принцип работы:

При обнаружении жидкости транзистор отключается и выводит на высокий уровень, и реле не будет тянуть

Когда питание выключено;

Когда жидкость не ощущается, транзистор включается и выводит на низкий уровень, и реле заряжено и

Закрытый;

3. Упрощенная схематическая схема UART последовательного порта выходной принцип проводки

8. Регулировка расстояния срабатывания

1. Поместите кусок крафт-картона около 100 см * 100 см перед датчиком 70 см (набор в соответствии с

Потребитель нуждается в пределах 10 ~ 400 см).

2. Датчик включен.

3. Найдите кнопку на задней крышке датчика, а затем нажмите и удерживайте кнопку.

4. После того, как светильник индикатора включен в течение 1-2 секунд, отпустите кнопку, чтобы войти в автоматический

Режим регулировки расстояния. Датчик и картон не должны двигаться,

Между ними нет препятствий. После ожидания около 10 секунд светильник индикатора перестает мигать

И автоматически сохраняет данные; Он автоматически возвращается в обычный рабочий режим. Шаг

Регулировка завершена.

Процесс регулировки расстояния

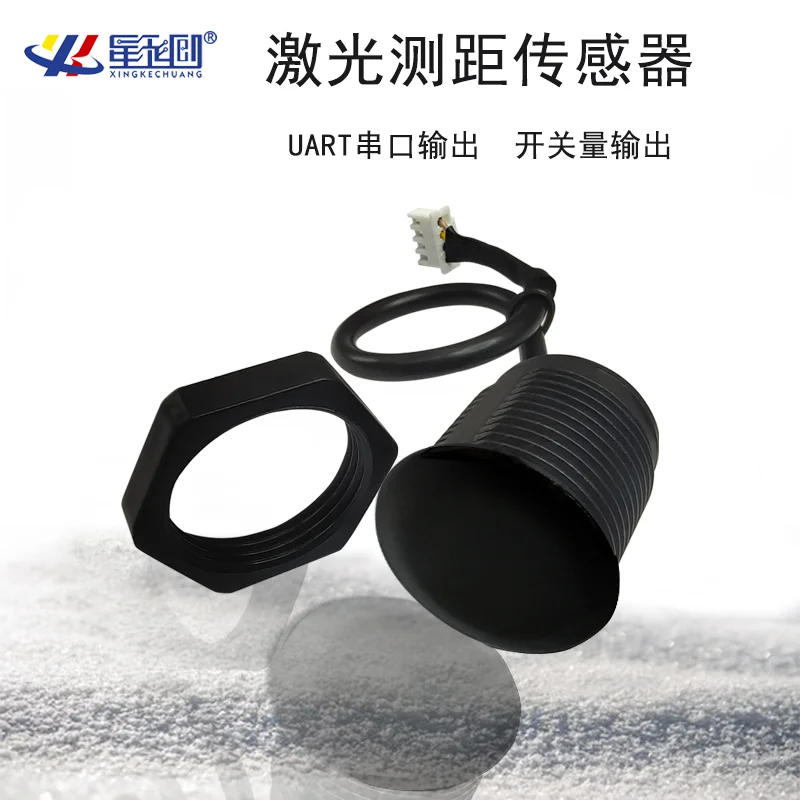

9. Размеры и физические объекты

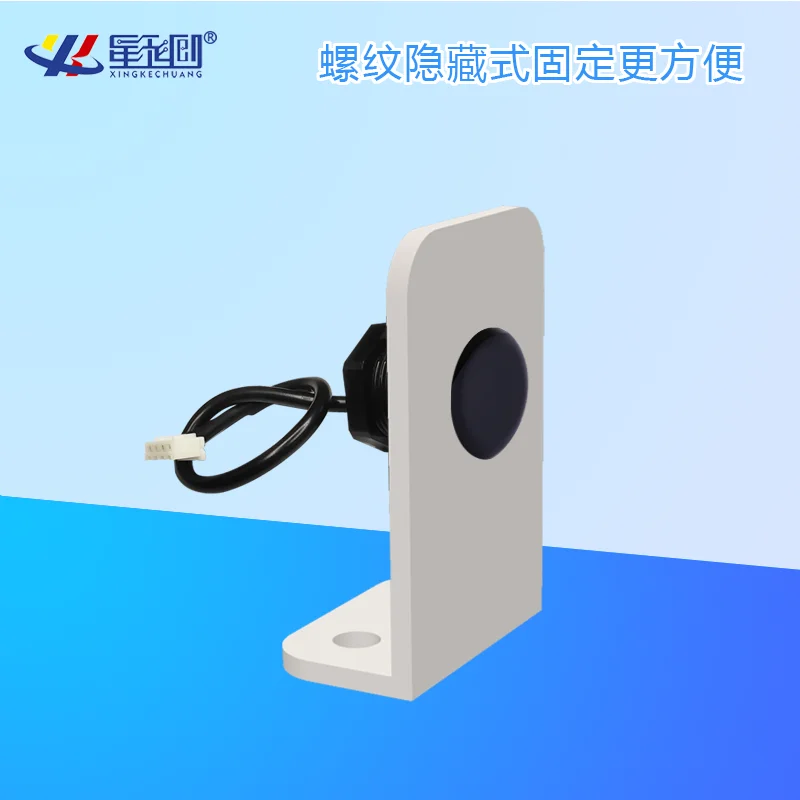

10. Метод установки
