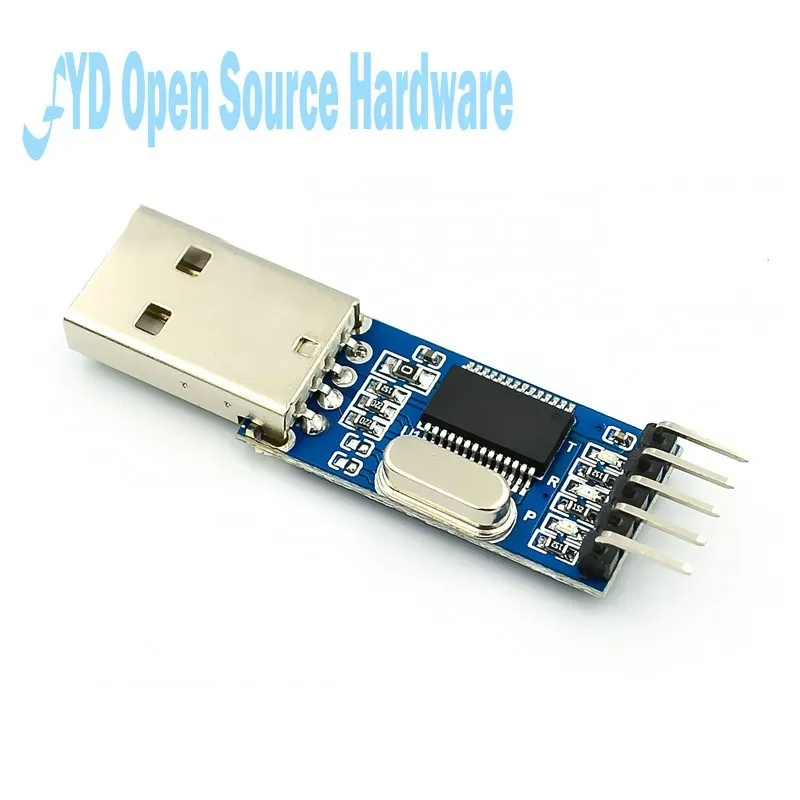

Модуль адаптера преобразователя PL2303 PL2303HX/PL2303TA USB в RS232 TTL с пыленепроницаемой

Модуль адаптера преобразователя PL2303 PL2303HX/PL2303TA USB в RS232 TTL с пыленепроницаемой

PL2303HX

Информация о продукте

Особенности

1. Принять импортный контроллер RS232 TTL, который может стабилизировать вспышку с высокой speed500mA самовосстанавливающийся предохранитель для защиты.

2. Два передача данных индикатор может контролировать datatransfer статус в режиме реального imeReserve 3,3 V 5V контактный интерфейс, легко для DDWRT различного напряжения systemthat нужен блок.

3. Вся доска покрыта высококачественной прозрачной термоусадочной втулкой.

4. PCB в состоянии изоляции снаружи, так что плата выгорит "t сгорел materialshort cut.

5. Электростатическая посылка, гарантирует, что плата не будет повреждена перед системой useSupport WIN7.

Технические характеристики

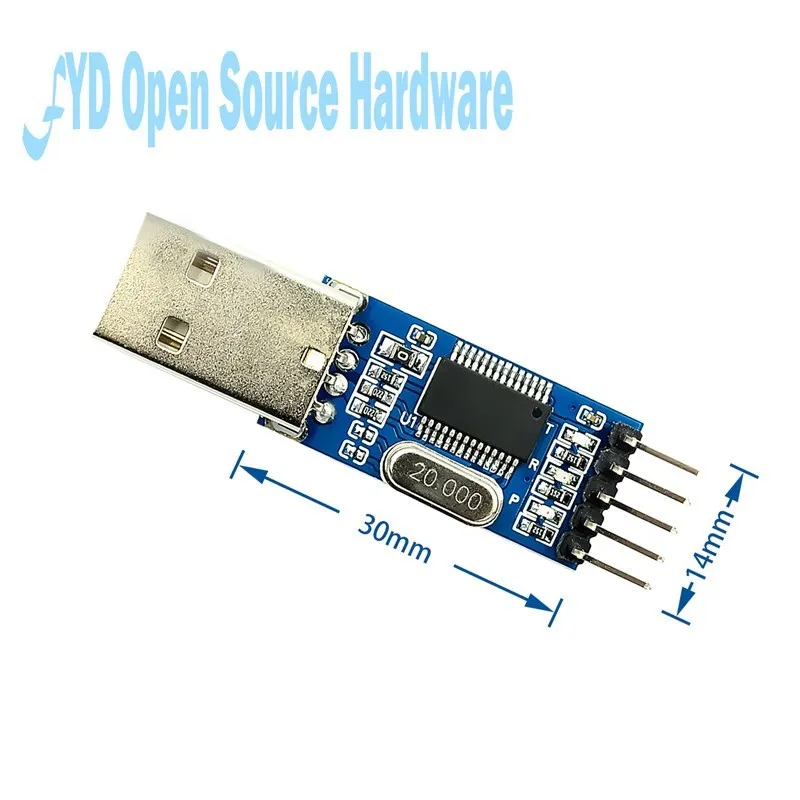

Размеры: около 50*15*7 мм Вес нетто: 5g

Посылка Вес: 15 г

Цвет: синий (как на изображении)

Различные обновления спутниковой приставки

Роутер, жесткий диск, ADSL, широкополосное обновление прошивки cat или трещина upgradeMobile phone,XBOX360,GPS серийная связь, обнаружение автомобиля, DVD щетка и т. Д.

Сжигание STC,NXP,Reza,NEC и т. Д.

Простые seria l communication.com mon последовательные инструменты отладки в супер ttttterminalUSB сигнал к TTL сигналу для электронных энтузиастов

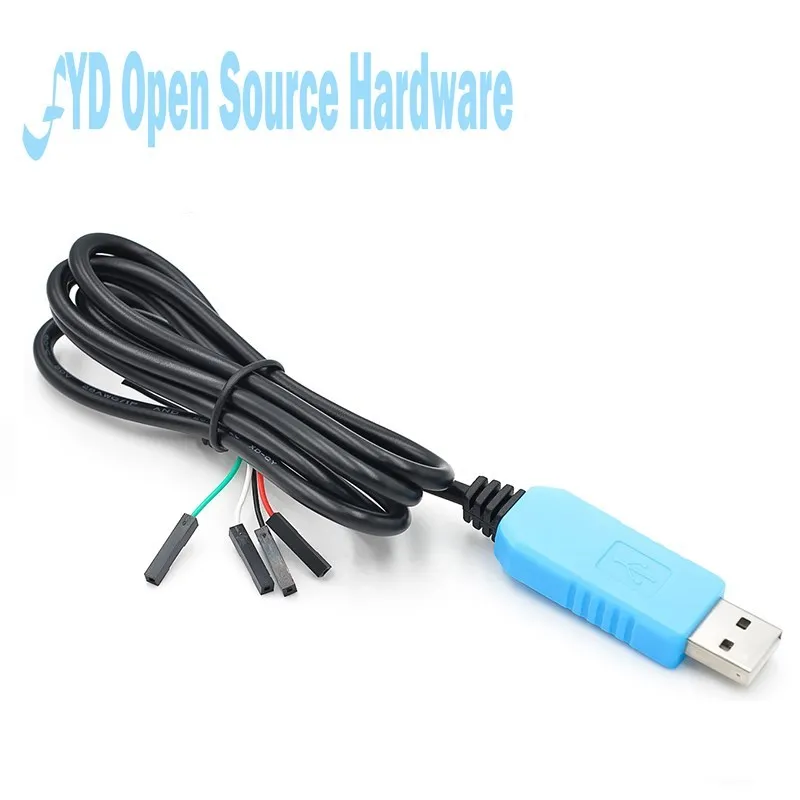

Кабель PL2303HX

Линейная Серия: красный + 5 В, Черный GND, зеленый RXD, белый TXD

Специальное примечание:

(A) Подключение просто для продажи небольшой пластины, инструмента. Мы не знакомы, они не могут обеспечить оперативное руководство. Многие модели на рынке, и способности каждого человека и далеко, поэтому мы не можем поддерживать, что вы можете преуспеть. Не потому, что он не преуспел и дал нам нейтральные или негативные отзывы, тогда мы виним, чем Доу!

(B) Мы отправили тестирование, чтобы напомнить покупателям, что они не получают сразу после операции, во избежание возникновения проблем. Сначала проведите простой тест: если вы вставили линию, подключенную к компьютеру, компьютер предложит «найти новое оборудование ....» подключен (GND) с помощью черной ручки мультиметра, красная ручка для измерения напряжения (RX) и (TX), Тогда маленькие пластины должны быть хорошими. Специальные инструкции здесь (GND) к контактам напряжения, мощность должна быть сожжена, поэтому проводка пользователя должна быть точно измерена контакты устройства, чтобы избежать ненужных потерь!

Некоторые покупатели не тщательно сжигают чип или не работают, или сам аппарат не поддерживает обновление, например, наша плата, пожалуйста, покупатели BYpass,Спасибо. Такая ситуация не дает возврата или возврата денег за неполучение оценки и плохое состояние.

Примечание: 3,3 V и 5,0 V выход устанавливается (это источника питания на микроконтроллер, обновление машины не нужна маленькая тарелка) отключен от компьютера, набор перемычки, чтобы взять, не живите, чтобы избежать повреждения оборудования.

Контактное соединение и описание

Неправильное соединение обязательно найти определения штифта, особенно GND не должен быть подключен к напряжению на штифте, И терминал RX и TX не подключен к контакту VCC (фактическое измерение некоторых контактных напряжений VCC до 14 в.) должен быть сгорел кабельный чип адаптера, определенные примечания, Не принимайте свои маленькие тарелки для эксперимента или сжигания, мы не несем ответственности. Необходимо найти определения штифта в следующем.

Способ подключения: повторная кисть требует только трех линий, обычно используется в трех сигнальных линиях RX TX GND, VCC без доступа. Выше 4,5 иглы друг, не подключен к VCC и BT иглы. Используйте RXD, соединенный с целевой платой TX phase, TXD и целевой платой RX, GND, подключенный к GND, если нет, замените RX и TX.

Поддержка:Win7,Win8,Vista,XP

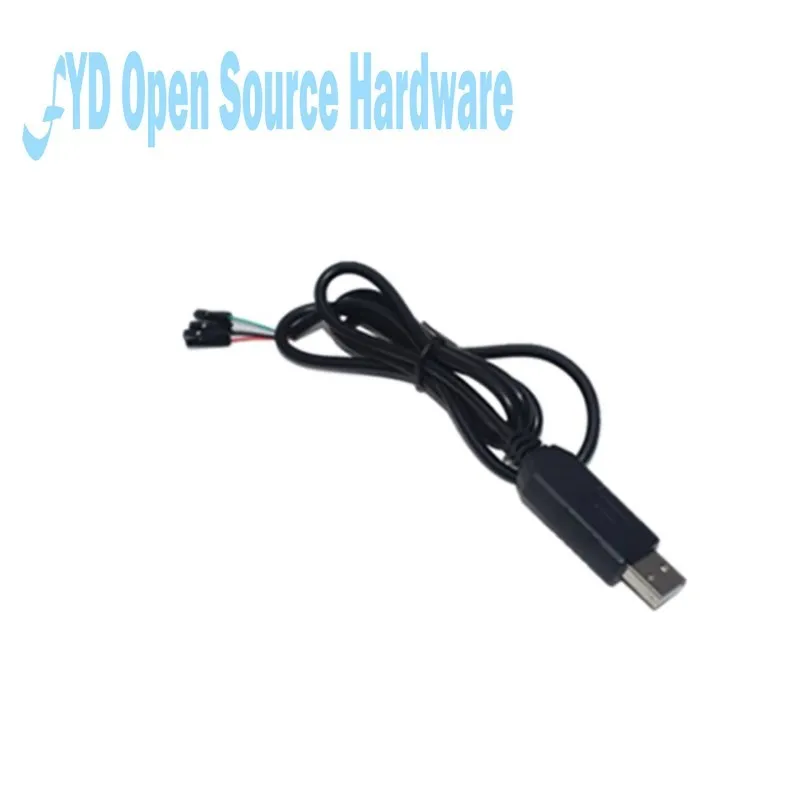

Кабель PL2303TA
