1Мягкая Рабочая команда

Прежде всего, мы рады, что вы пришли в наш магазин. Мы стремимся самостоятельно разрабатывать аксессуары для 3D-принтеров. У нас есть 3 линейки продукции, NF экструдер серии, NF Горячий Конец серии и FLY материнская плата серии. Я надеюсь, что наши продукты принесут вам лучший опыт. Если у вас есть какие-либо идеи (продукты, использование, продажи), пожалуйста, свяжитесь с нами. Мы ждем вас.

1Описание

Предложение: не включайте HDMI, он может сообщить об ошибке

Информация о плате см. На этом веб-сайте:https:/https

Особенности продукта

√Объем сжат до предела, SHT36 принимает 6-слойная плата дизайн

√Поддержка подключения к шине CAN, более стабильная передача данных, задержка меньше, а расстояние больше

√Бортовой драйвер TMC2209 используется для экструдера

√Onboard ADXL345 акселерометр

√ Поддержка PT100 (MAX31865)

√ Вентилятор MOS можно заменить

Параметры продуктаS

Мы постоянно оптимизируем наши продукты для достижения наилучшего состояния использования. Для достижения наилучшего состояния Наша продукция производится с высокими стандартами.

Название продукта:Доска для FLY SHT

Использование продукта:Используется Шина CAN для подключения устройства Klipper expansion

Подходящие модели:Все устройства с прошивкой Klipper

Метод связи:CANBUS, USB

Другие характеристики продукта:Из-за большого использования памяти CAN bus communication и KlipperScreen не рекомендуется включать KlipperScreen при использовании CAN bus на материнской плате Gemini v1/v1.1. Но Gemini v2 можно использовать одновременно

Периферийный интерфейс:USB * 1, CAN * 1, FAN * 2, RGB * 1, Servo * 1, Probe * 1, EndStop * 3, PT100 4 line * 1 (опционально), тепловая * 1, Нагреватель * 1

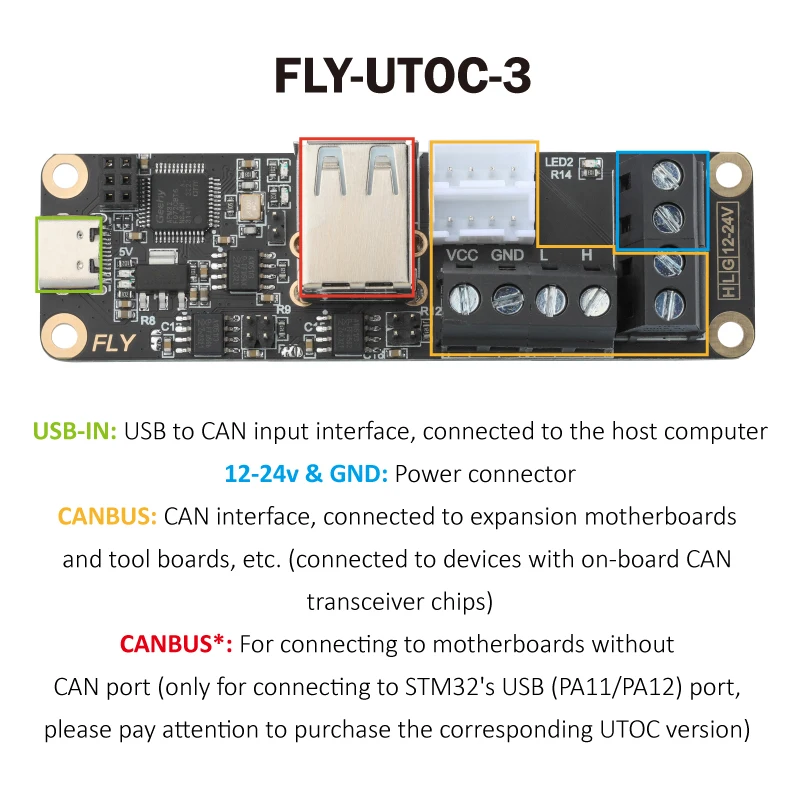

Название продукта: FLY-UTOC доска

12-24 В и GND: разъем питания

CANBUS : CAN Интерфейс, подключается к расширительным материнским доскам и т. Д. (подключается к устройствам с бортовыми приемопередаточными чипами

CANBUS *: для подключения к материнским платам с выходным портом (только для подключения к STM32 , s USB ( PA11 / PA12), пожалуйста, обратите внимание на покупку соответствующей версии UTOC)√Объем сжимается до крайности, SHT36 принимает a6-layer дизайн платы

√Поддержка подключения к шине CAN, передача данных является гибкой, задержка меньше, а расстояние больше

√Шина can подходит для всех устройств, которые могут запускать linux, таких как raspberry pi

√Аксессуары не должны касаться металла, чтобы предотвратить короткое замыкание

1 Совместимость

В комплект входит Packege

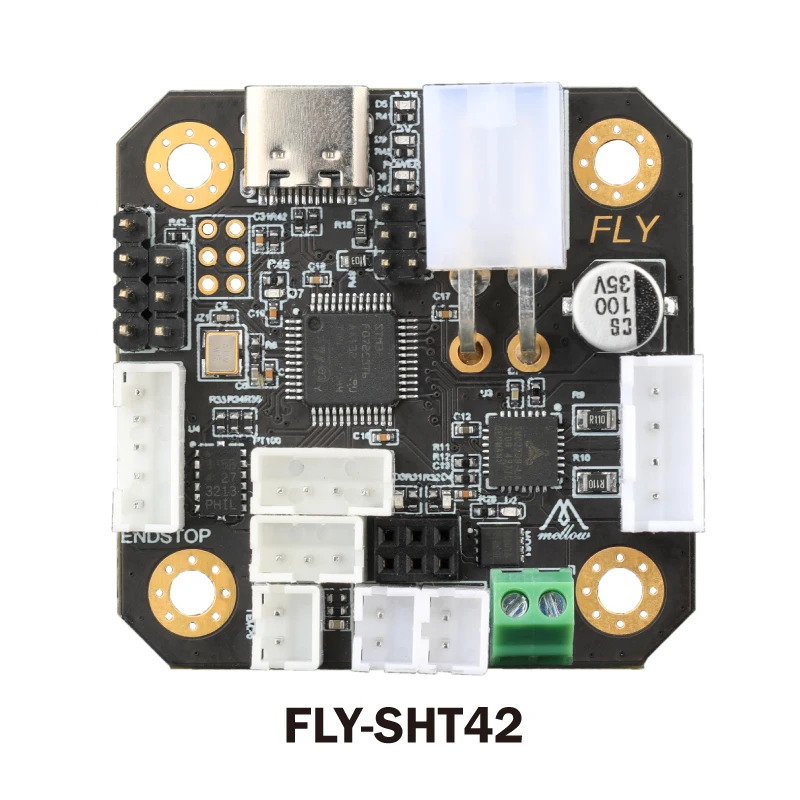

FLY SHT36 доска/FLY SHT36 PT100 доска/FLY SHT42 доска/FLY SHT42 PT100 доска/

FLY-UTOC-1 доска/FLY-UTOC-3 доска

Общая проблема:

1. Какой кабель должен использоваться для подключения Can к Utoc?

(Четыре провода, два сигнальных провода более 26AWG, только два источника питания, согласно мощности тепловой головки)

2. В чем разница между UTOC-1 и UTOC-3?

(1 может быть подключен только к нижнему компьютеру с трансивером can, 3 может быть подключен к нижнему компьютеру, который поддерживает CAN, но не может иметь трансивер (только stm32, И master PA11/PA12 usb link), только два могут быть подключены без нижнего компьютера трансивера)

3. Штепсельная Вилка Трубки mos вентилятора на плате Can не разделена на направления, верно?

(Независимо от направления)

4. Какие терминалы используются на плате?

(PH2.0 и mx3.0)

5. Какой хост-компьютер может поддерживать?

(Вы можете использовать его, если ваш хост-компьютер поддерживает ядро)

6. Убедитесь в 0,2 экранированный провод рекомендуется защитное покрытие для платы?

(При нажатии на клемму чем толще, тем лучше)

7. Совместима ли версия PT100 с NTC одновременно?

(Интерфейс PT100 отличается от NTC и не влияет друг на друга)

8. Можно ли использовать пауков?

(Можно использовать)

9. Для какого двигателя это отверстие?

(36/42 подойдет)

10. В чем разница между USB и can?

(Способ связи отличается, так же, как разница между проводными телефонами и беспроводными телефонами, ограниченные, безусловно, более стабильные)

11. Может ли плата использоваться с UTOC? Или есть что-то, что должно быть сопряжено с UTOC?

(Хост-компьютер-usb-материнская плата с can портом-can инструментальная плата, если есть can-порт на материнской плате, utoc не требуется)
