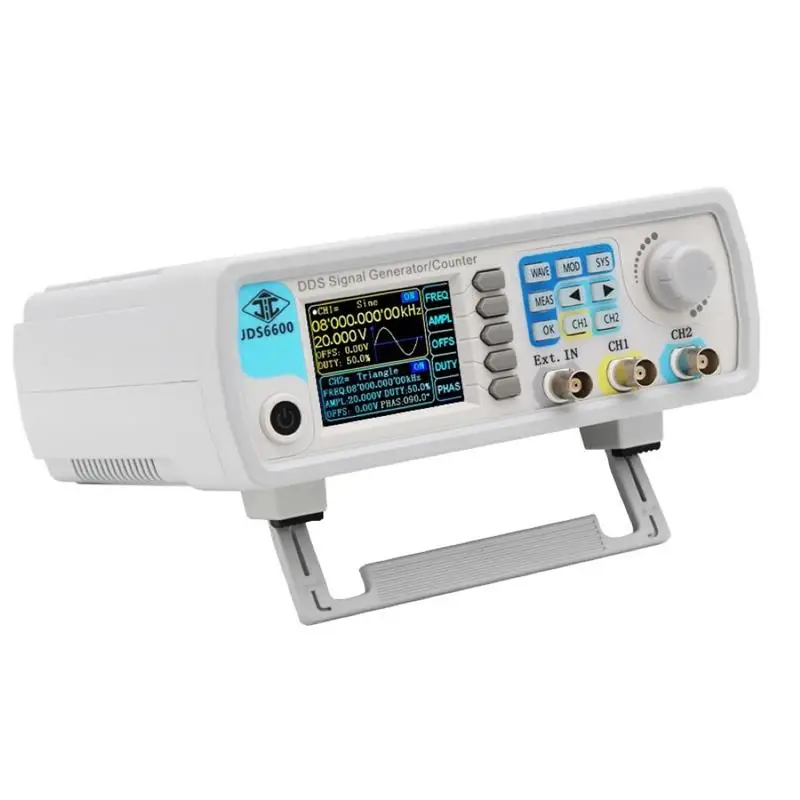

Двухканальный генератор сигналов JDS6600 с функцией DDS 15 ~ 60 МГц произвольная форма

Двухканальный генератор сигналов JDS6600 с функцией DDS 15 ~ 60 МГц произвольная форма

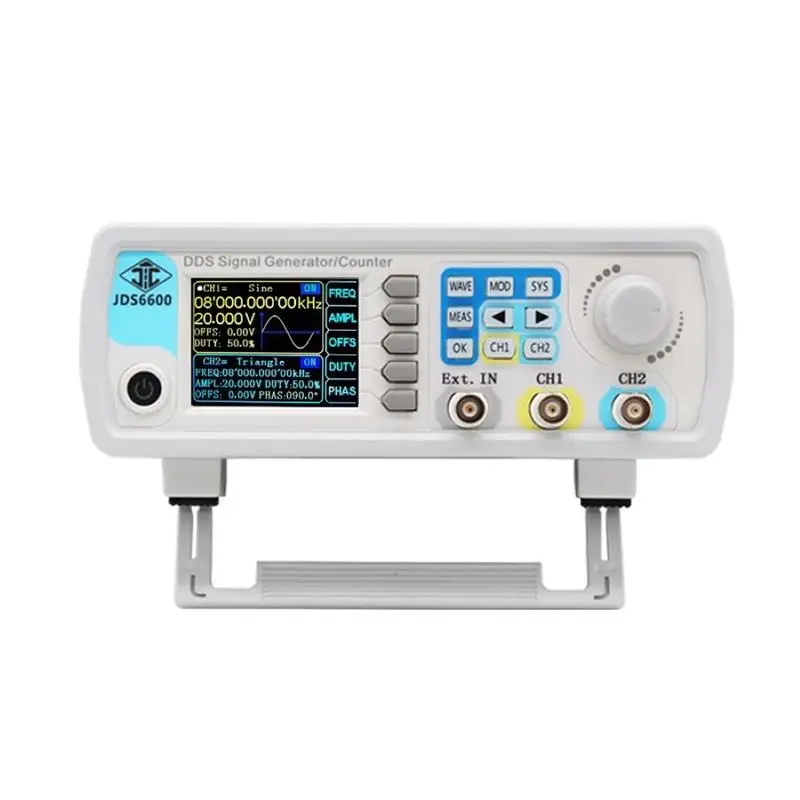

Описание:

Эта серия двухканальных функциональных генераторов сигналов является высокоточным, высокопроизводительным многофункциональным генератором сигналов.
Крупномасштабные интегральные схемы FPGA, высокоскоростные микропроцессоры MCU и внутренние схемы на основе высокоточных осцилляторов делают сигнал более стабильным. Процесс SMT может значительно улучшить защиту от помех и срок службы инструмента.
Благодаря полностью независимому двухканальному DDS сигналу и TTL выходу уровня, он может генерировать синусоидальную волну/треугольную волну/квадратную волну/волну пилзуба/импульсную волну, белый шум и другие сигналы.
Этот инструмент прекрасно сочетается с высокой практичностью и отличными техническими параметрами и разнообразными функциями в генерации сигналов, сканировании формы волны, измерительных параметрах и использовании.
Это отличный тест или измерительный инструмент для электронных инженеров, электронных лабораторий, обучения и исследований.

Цвет: белый
Материал: АБС-пластик
Размер: 15 МГц/30 МГц/40 МГц/50 МГц/60 МГц
Тип вилки: ЕС/США
Параметры частоты:
Квадратная волна/Треугольная волна Частотный диапазон:
0 Гц ~ 15 МГц: 0 Гц ~ 15 МГц
0 Гц ~ 30 МГц: 0 Гц ~ 25 МГц
0 Гц ~ 40 МГц: 0 Гц ~ 25 МГц
0 Гц ~ 50 МГц: 0 Гц ~ 25 МГц
0 Гц ~ 60 МГц: 0 Гц ~ 25 МГц
Импульсная волна/TTL цифровая волна/произвольная волна Частотный диапазон: 0 Гц ~ 6 МГц
Диапазон регулировки ширины импульса:
0 Гц ~ 15 МГц: 100nS - 4000S
0 Гц ~ 30 МГц: 50nS - 4000S
0 Гц ~ 40 МГц: 40nS - 4000S
0 Гц ~ 50 МГц: 30nS - 4000S
0 Гц ~ 60 МГц: 25nS - 4000S
Время подъема квадратной волны:
0 Гц ~ 15 МГц: ≤ 25 нс
0 Гц ~ 30 МГц: ≤ 15 нс
0 Гц ~ 40 МГц: ≤ 10 нс
0 Гц ~ 50 МГц: ≤ 10 нс
0 Гц ~ 60 МГц: ≤ 10 нс
Мин. Разрешение частоты: 0.01µгц (0,00000001 Гц)
Точность частоты: +/-20ppm
Стабильность частоты: +/-1ppm/3H
Параметры формы волны:
Типы сигналов: Синусоидальная волна/квадратная волна/импульсная волна (регулируемый Рабочий цикл)/Треугольная волна/частичная Синусоидальная волна/КМОП волна/уровень постоянного тока (установка амплитуды постоянного тока путем регулировки смещения)/Половинная волна/полная волна/ПОС-лестница волна/Neg-лестница волна/шум/геометрической подъем/геометрической падение/многотоновая волна/синк пульс/лориц пульс, И 60 видов пользовательских сигналов.
Длина волны: 2048 точек
Частота дискретизации формы волны: 266MSa/s
Разрешение волны: 14 бит
Гармоническое подавление синусоидальной волны: ≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц)
Синусоидальная волна общего гармонического искажения: <0.8%(20 Гц ~ 20 кГц, 0dBm)
Площадь и пульс волновой обгон: ≤ 5%
Пульс/частичная синусоидальность рабочего цикла: 0.1% ~ 99.9%
Пилообразный сигнал линейность: ≥ 98% (0,01 Гц ~ 10 кГц)
Параметры выхода:
Диапазон амплитуды синусоидальной волны:
Частота <11 МГц: 2mVpp ~ 20Vpp
11 МГц ≤ частота <31 МГц: 2mVpp ~ 10Vpp
31 МГц ≤ частота: 2mVpp ~ 5Vpp
Диапазон амплитуды прямоугольной/треугольной волны:
Частота ≤ 10 МГц: 2mVpp ~ 20Vpp
Частота 10 МГц ≤ 25 МГц: 2mVpp ~ 5Vpp
Амплитудное Разрешение: 1 мВ
Амплитудная стабильность: +/-0.5%/5 ч
Амплитудная Плоскостность: +/-5%(<10 МГц); +/-10%(>10 МГц)
Сигнал на выходе:
Выходное сопротивление: 50 Ом +/-10% (Типичный)
Защита: все выходные сигналы могут работать в течение 60 с при нагрузке короткого замыкания.
Смещение постоянного тока:
Диапазон регулировки смещения: | Смещение | ≤ 10-ампилитуда/2
Офсетная печать Разрешение: 0,01 V
Параметры фазы:
Диапазон фаз: 0 ~ 359,9 °
Фазы Разрешение: 0,1 °
TTL/CMOS выход:
Низкий уровень по уровню поверхности: <0,3 V
Высокий уровень: 1V ~ 10V
Повышение уровня/время падения: ≤ 20 нс
Внешние измерения:
Диапазон измерения частотного метра: 1 Гц ~ 100 МГц
Точность измерения частотного счетчика: время ворот постоянно регулируется между 0,01 s ~ 10s
Диапазон счетчика: 0 ~ 4294967295
Режим соединения счетчика: DC, AC
Режим счетчика: ручная работа
Диапазон напряжения входного сигнала: 2Vpp ~ 20Vpp
Измерение ширины импульса: Разрешение 0,01 НС, измерение до 20 с
Измерение периода: Разрешение 0,01 НС, измерение до 20 с
Функция подметания:
Канал развертки: CH1 или CH2
Тип развертки: Линейная развертка, бревенчатая развертка
Время подметания: 0,1 s-999,9 s
Диапазон настройки: Произвольные настройки между Максимальная выходная частота соответствующего модели отправная точка (0,01 Гц) и конечная точка
Направление развертки: вперед, назад и круглый

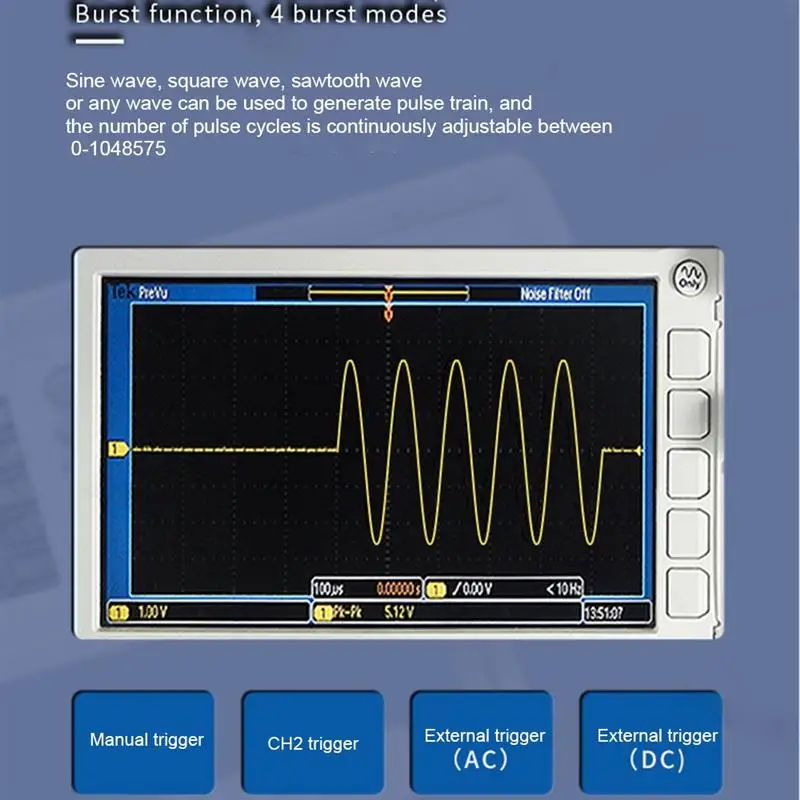

Функция разрыва:
Количество импульсов: 1-1048575
Режим Burst: ручной burst, CH2 burst, внешний burst (AC), внешний burst (DC)
Общие параметры:
Тип дисплея: 2,4 "TFT цветной ЖК-дисплей
Количество хранения и загрузки: 100 групп
Место хранения и загрузки: 00-99 (по умолчанию извлечение данных 00 в состоянии загрузки)
Количество произвольных волн: от 1 до 60, всего 60 групп (по умолчанию 15 групп в состоянии загрузки)

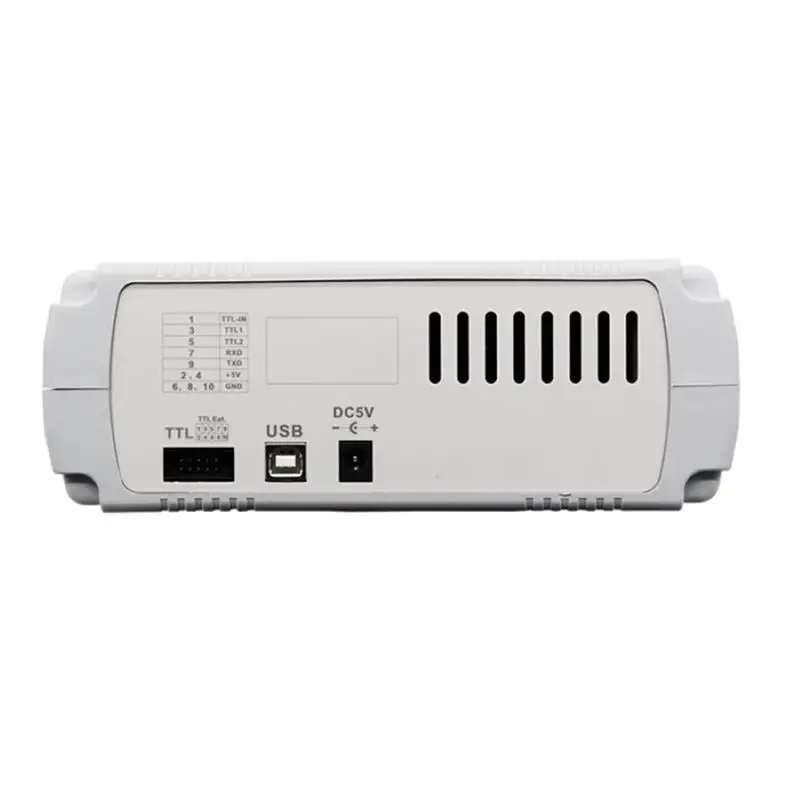

Тип интерфейса: USB к последовательному интерфейсу
Интерфейс расширения: последовательный интерфейс режима уровня TTL, удобный для вторичного развития
Скорость передачи данных интерфейса: Стандартный 115200bps
Протокол интерфейсной связи: Использование командной строки, соглашение
Питание: Диапазон напряжения: DC5V ± 0,5 V
Условия окружающей среды: температура: 0 ℃ ~ 40 ℃; Влажность: <80%

Характеристики:
Название бренда: JUNTEK
Номер модели: JDS6600
Принадлежности для DIY: электрические
Батарея: не входит в комплект

Примечание:
-Возможны отклонения в размерах при ручном измерении.
-ТеколорыОтклонение может отличаться из-за различных настроек монитора, пожалуйста, поймите.

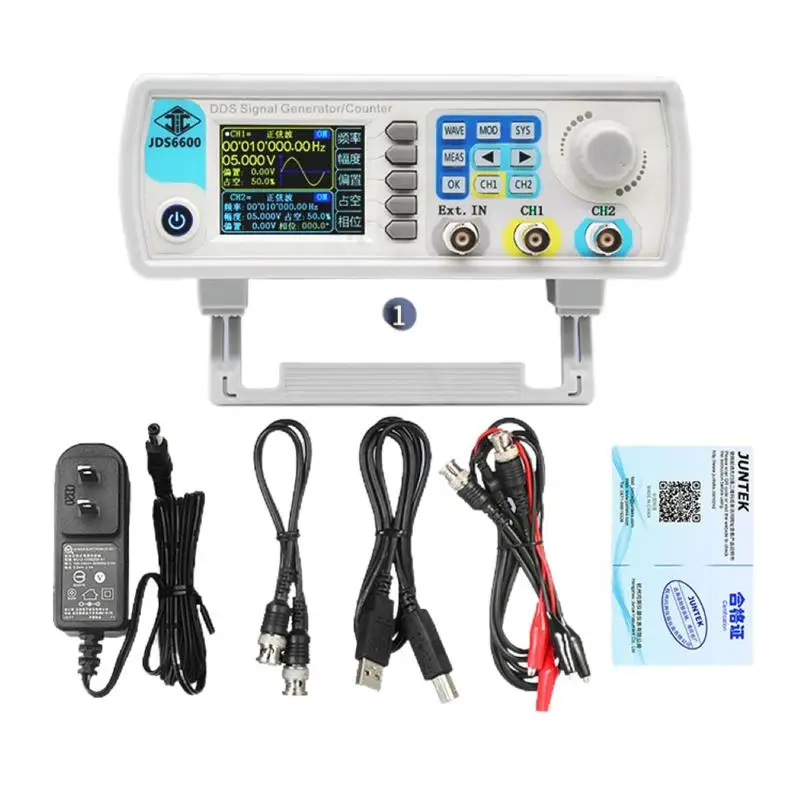

Упаковочный лист

1 x генератор источника сигнала
1 x Прямая
1 х адаптер питания
1 x Кабель-зажим
1 х USB кабель
