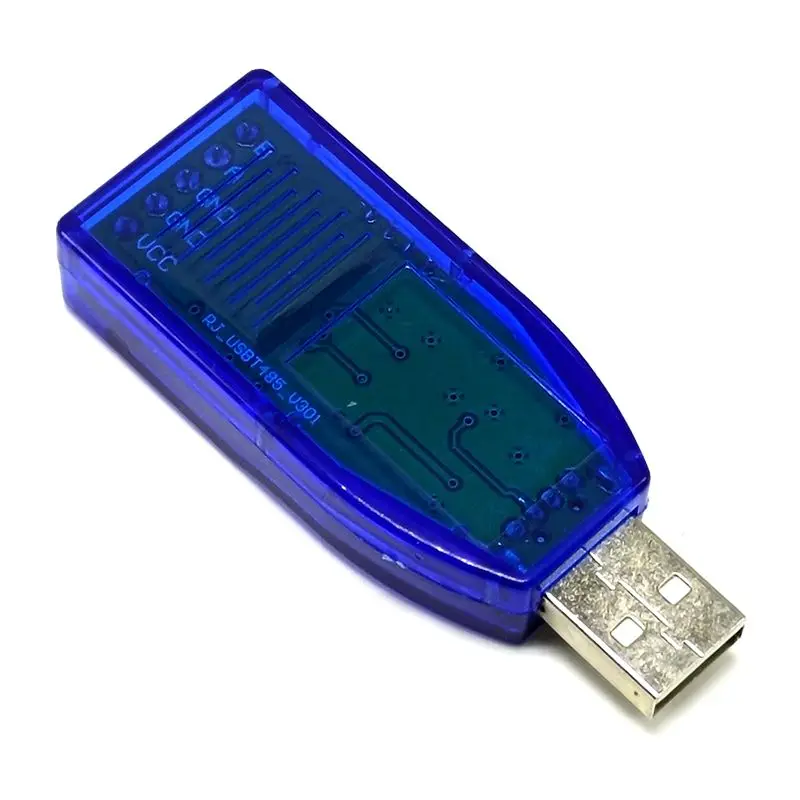

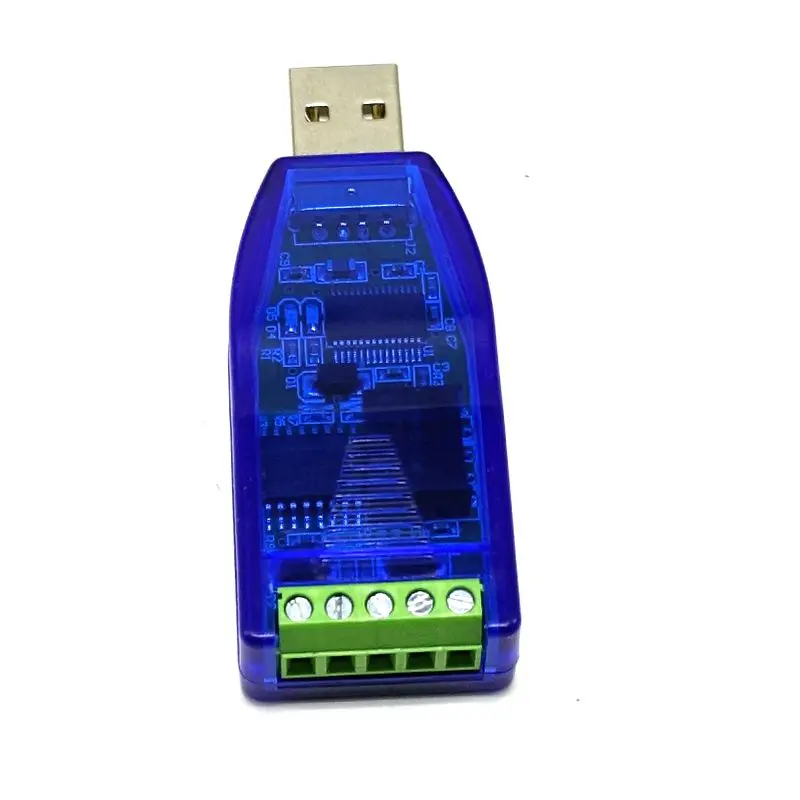

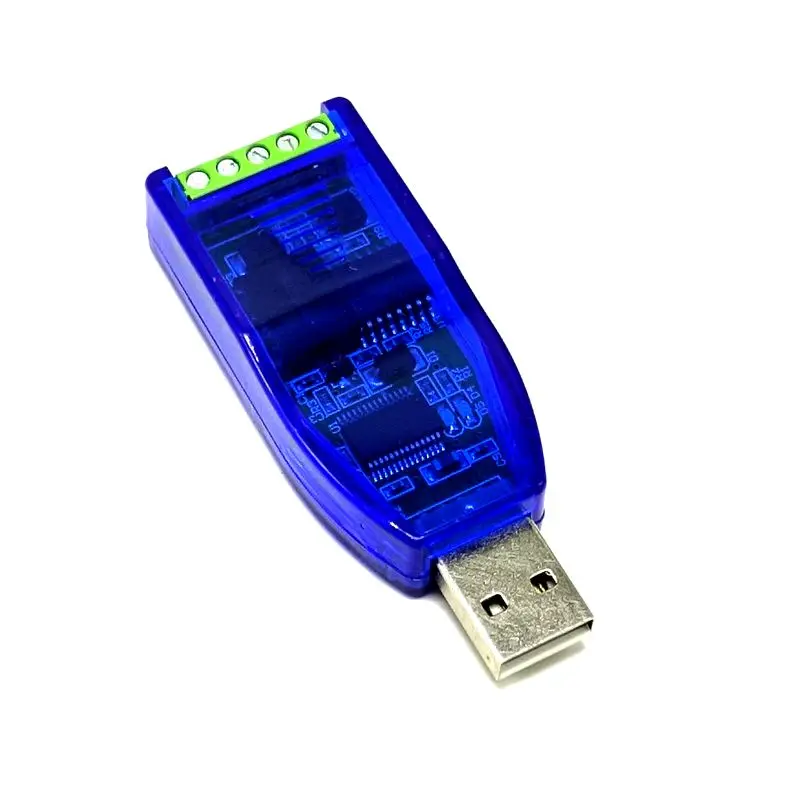

Рекламный изоляционный USB-переключатель 485 USB-последовательный порт

Рекламный изоляционный USB-переключатель 485 USB-последовательный порт

Описание товара
Магнитно изолированный преобразователь связи USB на 485 предназначен для удовлетворения требований системы больших RS-485 в сложных электромагнитных полях и сетевых средах. Для обеспечения безопасной и надежной передачи данных лучший выбор для надежной и стабильной работы в суровых условиях. Изоляция сигнала принимает схему магнитной изоляции ADI, обеспечивая цифровую изоляцию 2500 В между интерфейсом USB и интерфейсом RS485.
Изоляция источника питания 3000 В, RS485 с схемой защиты от перенапряжения (PPTC + TV dual, защита), защита ESD 15 кв. RJ-201G1 использует модуль изоляции источника питания для эффективного подавления статического электричества, скачков и помех в обычном режиме. Порт RS-485 имеет защиту от короткого замыкания и открытого замыкания. Чип поддерживает 256 узлов и 1/8 стандартной нагрузки. Это значительно улучшает защиту от помех существующей сети RS-485. Надежность порта USB-to-serial была проблемой в отрасли. Это решение использует наиболее признанное в отрасли решение FT232. Он имеет хорошую производительность и высокую надежность. Защита от перегрузки по току использует переходную схему защиты для быстрой и эффективной защиты материнской платы от выгорания. Это решение широко используется в потребительских системах, системах мониторинга и системах сбора данных. Это отличный продукт для передачи данных.

Во-вторых, характеристики продукта и показатели производительности:
USB автобусный источник питания, нет внешнего источника питания
Прозрачная передача, пользователям не нужно менять протокол
Поддержка удаленного пробуждения и управления питанием;
Поддержка plug and play и hot plug (USB конец);
Встроенный DC/DC изолированный источник питания. Порты USB и RS485 полностью магнитно изолированы, и к выходному порту связи добавлен диод подавления переходных процессов для обеспечения надежной и безопасной связи.
Системные требования: Windows 98/ME/2000/XP/SERVER2003/VISTA/SE RVER 2008/WIN 7 и MAC OS 8,6 и выше;
Стандарт интерфейса: соответствует стандарту TIA/EIA RS485/RS422/232;
Поддержка диапазона скорости передачи данных: 50 bps-2 Мбит/с;
Полностью соответствует стандарту USB2.0, совместим с USB1.1;
Напряжение защиты изоляции: 3000 в
Защита от молнии напряжение: 6 ~ 7 в
Молниезащита: 600 Вт/мс
Статическое защитное напряжение: ± 15 кВ
Режим работы: асинхронный полудуплекс;
Средняя передача: витая пара или экранированный провод;
Расстояние передачи: от USB до 485 Расстояние передачи:
Использование окружающей среды: от-25 °C до 70 °C, относительная влажность от 5% до 95%

Преимущества изоляции электромагнитной муфты

1. Надежное магнитное соединение устраняет нестабильное отношение передачи тока, нелинейные характеристики передачи и дрейф с течением времени и дрейф температуры, связанный с оптомуфтами; магнитные муфты имеют переходное отклонение от общего режима 25 кв/США и могут нормально работать в среде разности напряжения Пик 560 в. Магнитное соединительное устройство обеспечивает защиту от изоляции напряжения 5000 VR-MS/M-IN и 6 000 в/10 сек, а различные модели магнитных соединений имеют защиту от ЭСР ± 15 кв.

2, долгий срок службы: использование технологии трансформатора чипа для передачи сигналов для устранения потерь устройства при передаче оптопары. В основном Нет потери внутри устройства, и по крайней мере 50 лет работы в нормальных условиях эксплуатации.

3. Высокая производительность: магнитная муфта может осуществлять высокоскоростную изоляцию данных 150 Мбит/с при условии низкого энергопотребления. Оптопара редко имеет такую высокую скорость передачи и достигает такой же высокой скорости передачи. Магнитная муфта имеет более высокую производительность, чем оптопара. Магнитный Соединительный чип содержит схему Schmidt, которая может фильтровать и формировать входные и выходные схемы. Поэтому он может быть напрямую подключен к различным высокоскоростным чипам управления, таким как DSP, ARM и PLC.

4. Магнитная муфта с низкой мощностью основана на принципе передачи трансформатора на уровне чипа. Практически нет потери энергии во время передачи сигнала, поэтому высокая изоляция данных может быть реализована с очень низким энергопотреблением. С одинаковой скоростью, потребеление энергии составляет всего 1/10 ~ 1/6I в Оптрон

5. Небольшая посылка: технология магнитной изоляции реализуется с помощью процесса вафельного уровня для прямого изготовления трансформатора диаметром около 500 мкм на чипе. Используя уникальные особенности этого плоского трансформатора и некоторые инновационные схемы конструкции, продукты магнитной изоляции могут интегрировать множество различных функций и функций в одну посылка, не влияя на производительность. Стандартная посылка магнитной муфты: S0IC-8, SOIC W-16 и SOIC W-20.

6. Простота использования: магнитная муфта небольшого размера и различные конфигурации канала, конструкция цепи более проста, более гибкое применение. Интегрированные трансиверы с несколькими интерфейсами делают схему изоляции интерфейса более интегрированной, а Проводные соединения значительно уменьшаются.

Инструкции по установке драйвера
1. Откройте домашнюю страницу компании, чтобы загрузить драйвер. Установите драйвер: с загруженным драйвером, установочная посылка, exe файл, дважды нажмите на установку 2, нажмите «Далее» для установки, пока не появится запрос на кнопку «завершить», установлен драйвер. Когда Драйвер Установлен и установлен успешно, преобразователь вставляется, и система будет виртуальным последовательным портом (например: COM5 можно просмотреть в менеджере устройств);

Примечание: Если номер виртуального серийного порта больше 7, измените его на 1-7. Если порт слишком большой, стабильность будет зависеть.
2. Установите com-порт: Установите номер виртуального последовательного порта на расположение программного обеспечения. Если

Проверьте установку драйвера
1. Откройте панель управления компьютером-Диспетчер устройств-порты, как показано ниже:

2. Если есть восклицательный знак, это означает, что драйвер не был установлен успешно. Удалите, Управляйте и установите его с компьютера.

Пожалуйста, загрузите соответствующие версии операционной системы компьютера, как, например, win7 64-bit необходимо загрузить win7 64-бит драйвер, 32-bit будет не удалось.

Определение порта продукта и проводка:
