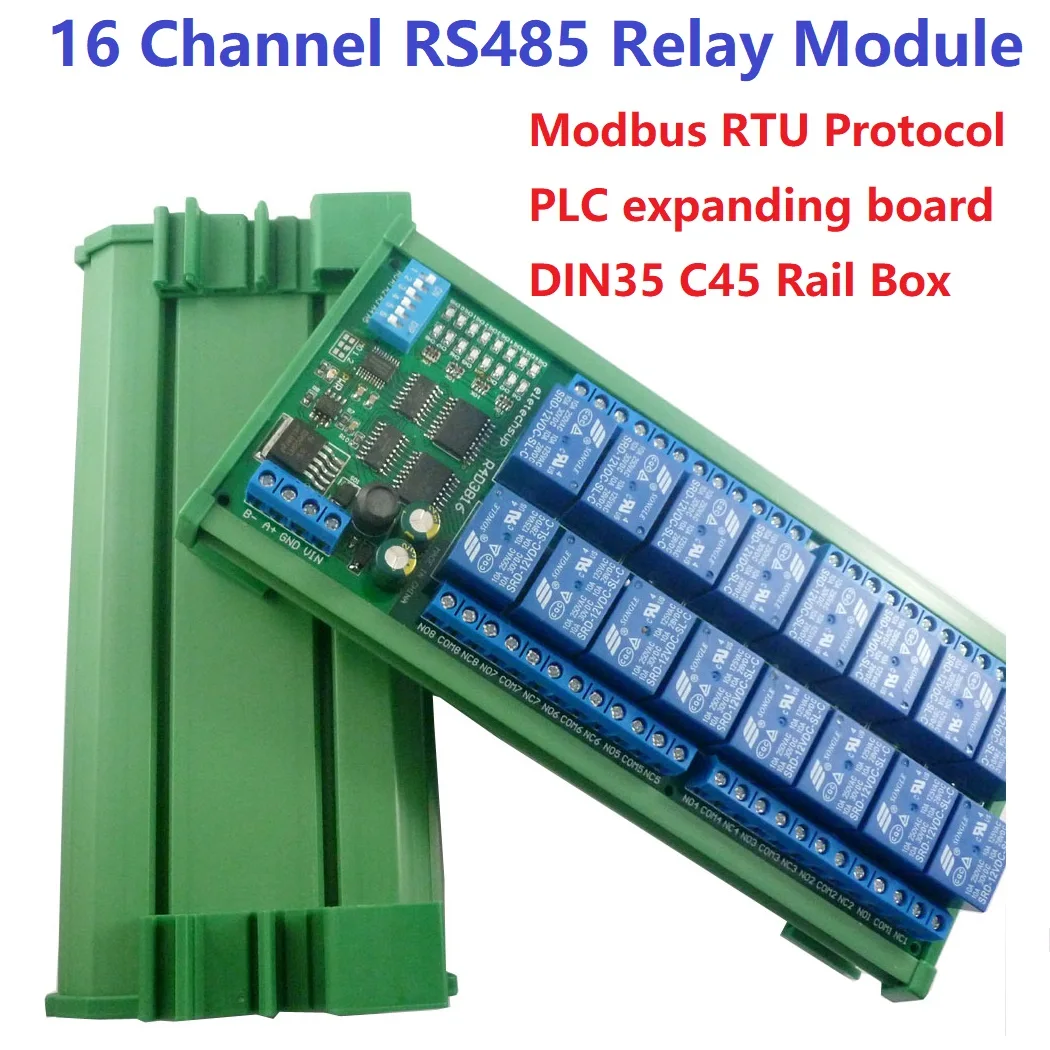

Релейный модуль 12 В постоянного тока din35 c45 реле 16 каналов rs485 плата управления modbus

---

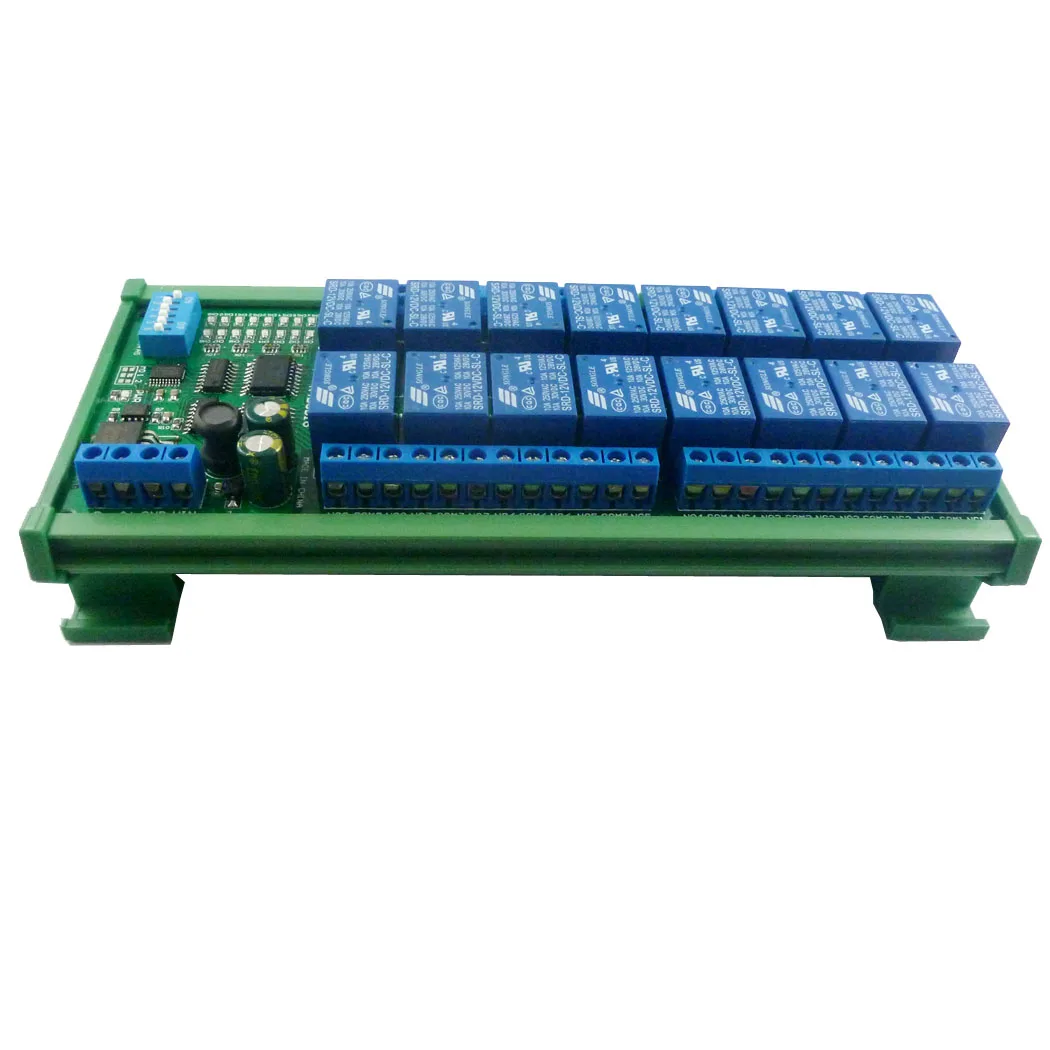

Название продукта: 12 В постоянного тока Din35 C45 Rail Box 16ch Rs485 релейный модуль Modbus Rtu плата управления для Plc Ptz камеры двигателя LedПосылка:1 шт. 12 В постоянного тока 16Ch DIN35 Rail RS485 Modbus RTU релейный модульОписание:1: источник питания 12 В постоянного тока
2: ток в режиме ожидания (все реле закрыты) 12мА, 1 релейный открытый 41ма, 2 реле открытые 69ма, 3 реле открытые 95ма, 4 реле открытые 122ма, 5 реле открытые 148ма, 6 открытых реле 174MA, 7 открытых реле 198MA,8 открытых реле 225MA. И так далее
3: ''open'''' close'' ''momentar'''' self-locking ''Interlock'' Delay ''6 команд
4: два режима управления инструкциями: команда MODBUS RTU и команда AT
5: при помощи команды "delay" максимальная задержка составляет 255 секунд;
При помощи команды AT максимальная задержка составляет 9999 секунд
6 команд MODBUS могут быть сделаны последовательным гипертерминалом (последовательным ассистентом) или «MODBUS poll» Enter; AT команды могут быть сделаны последовательным гипертерминалом (последовательным ассистентом) Enter;
7 в режиме команды MODBUS, он может поддерживать до 64 устройств параллельно

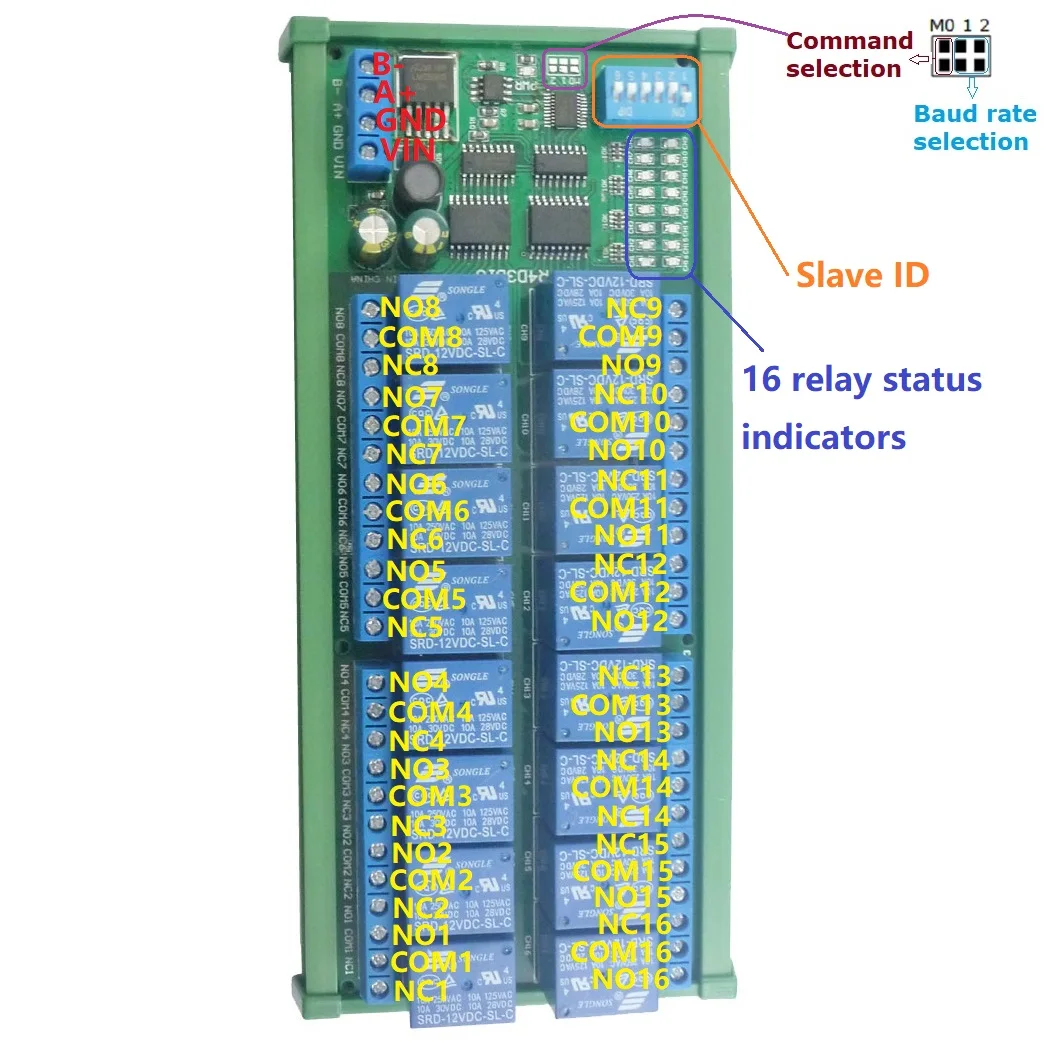

8 скорость передачи данных по умолчанию составляет 9600BPS. Скорость передачи данных может быть выбрана с помощью перемычек: 2400 4800 9600 19200BPS
9 Размер: 180*72*20 мм (только печатная плата);184*88*42 мм (с din-рейкой)
10 Вес: 230 г (только печатная плата);358 г (с din-рейкой)
11 Максимальная нагрузка: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDC

Для получения дополнительной информации, пожалуйста, свяжитесь со мной

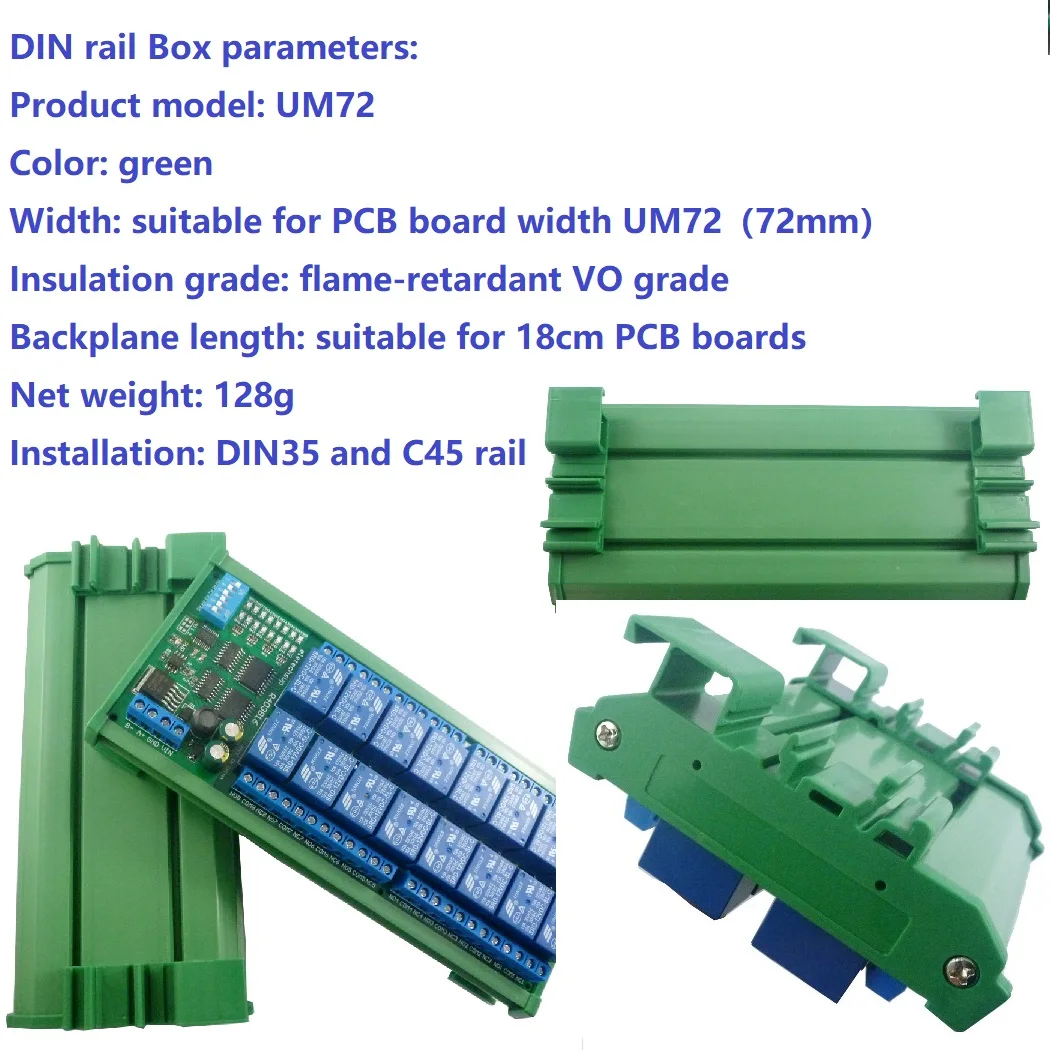

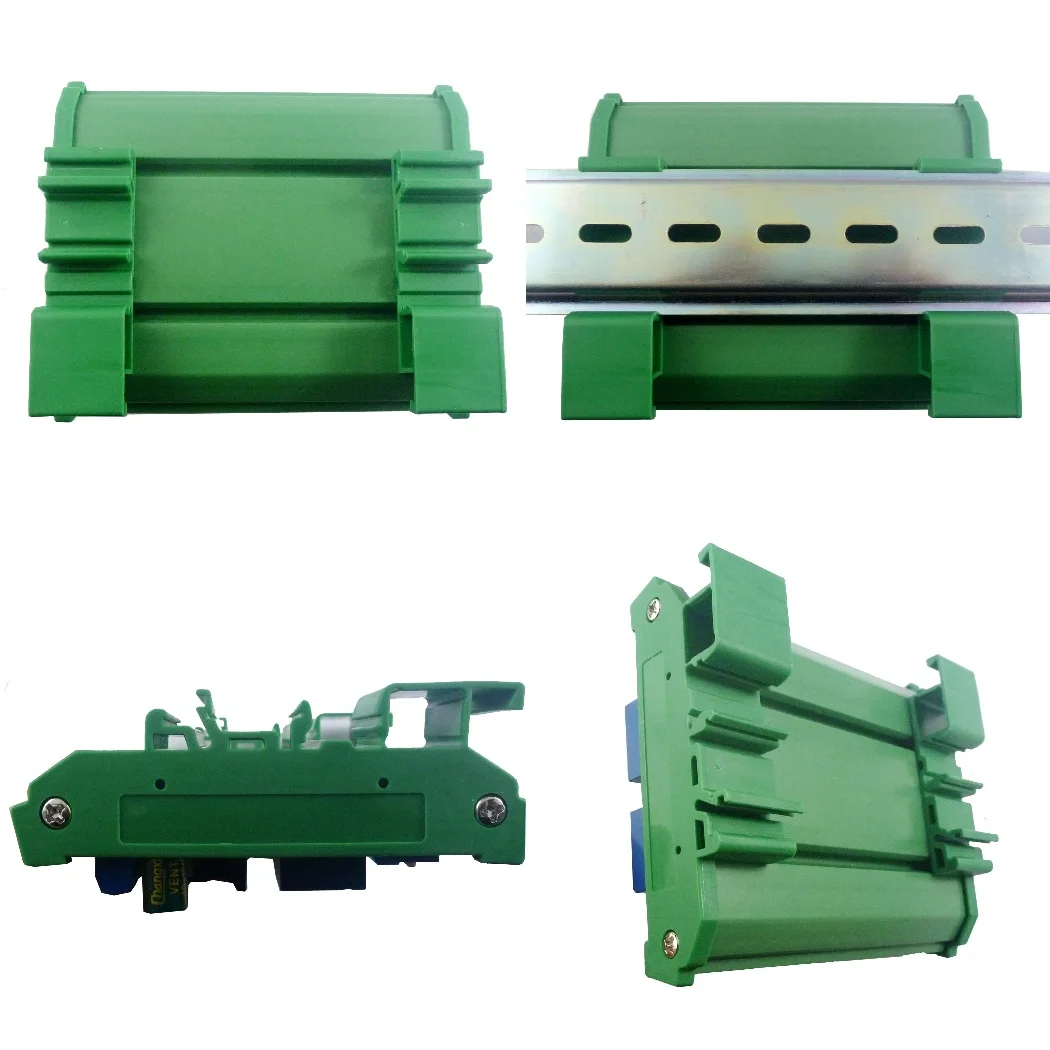

Din-рейка параметры коробки:
Модель продукта: UM72
Цвет: зеленый
Ширина: подходит для ширины печатной платы UM72(72 мм)
Класс изоляции: огнестойкий класс VO
Длина задней панели: подходит для плат PCB 180 мм
Вес нетто: 128 г
Установка: DIN35 и C45 railПрименениеPLC расширение доска
Умный дом, домашняя Автоматизация, умный дом;PTZ CCTV камераМониторинг безопасностиСистема идентификации;Двигатель FW & BW
Автоматическое управление занавескойТипичные приложения:

1. При управлении модулем вы можете использовать инструкции MODUBS RTU или инструкции AT. В командном режиме переключатель циферблата (рабочий адрес) недействителен и может управлять только одним модулем одновременно.

Режим команды MODBUS RTU (HEX), вы можете управлять различными способами: последовательное управление гипертерминалом (необходимо вручную добавить CRC), программное обеспечение Modbus Poll (программное обеспечение автоматически добавит CRC), PLC или MCU контроль процесса

Схема проводки:

1 схема управления 12 В постоянного тока, схема проводки ниже. ''LOAD'' может быть камера, светодиодный свет, вентиляторы, двигатели и другое DC 12V оборудование

2 цепи управления постоянного тока 1-110 В или 85-265 В переменного тока, схема проводки ниже (Примечание: Если не нагрузка 12 В постоянного тока, нужен другой источник питания 12 В постоянного тока). "Загрузка" может быть светодиодный светильник, вентиляторы, двигатели, люминесцентные лампы, солнечные водонагреватели и другие DC AC оборудование
Тестовое программное обеспечение (мы предлагаем демонстрационное видео):Серийный гипертерминал:Modbus Poll
