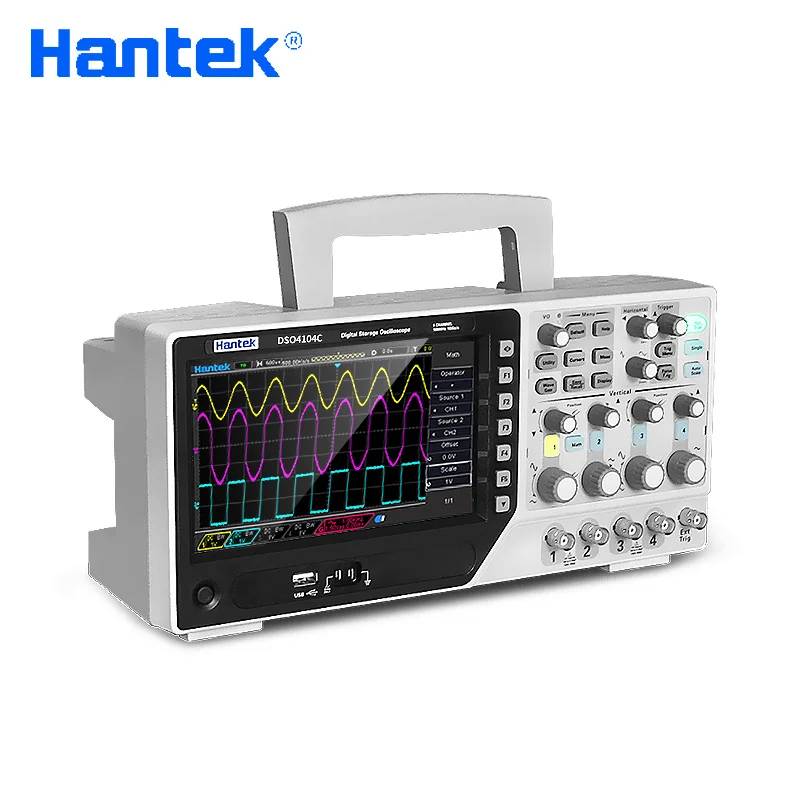

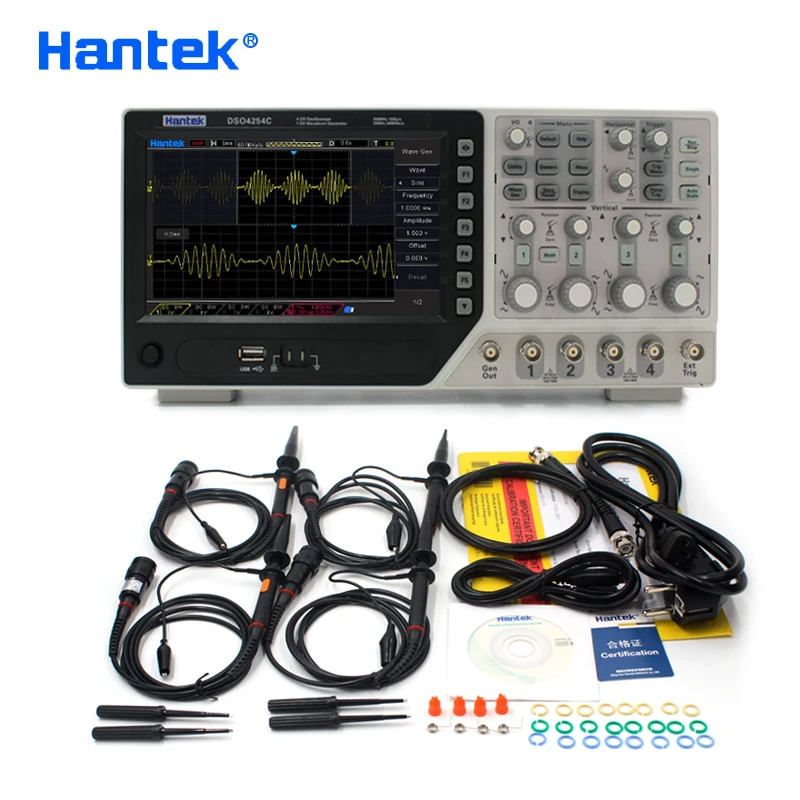

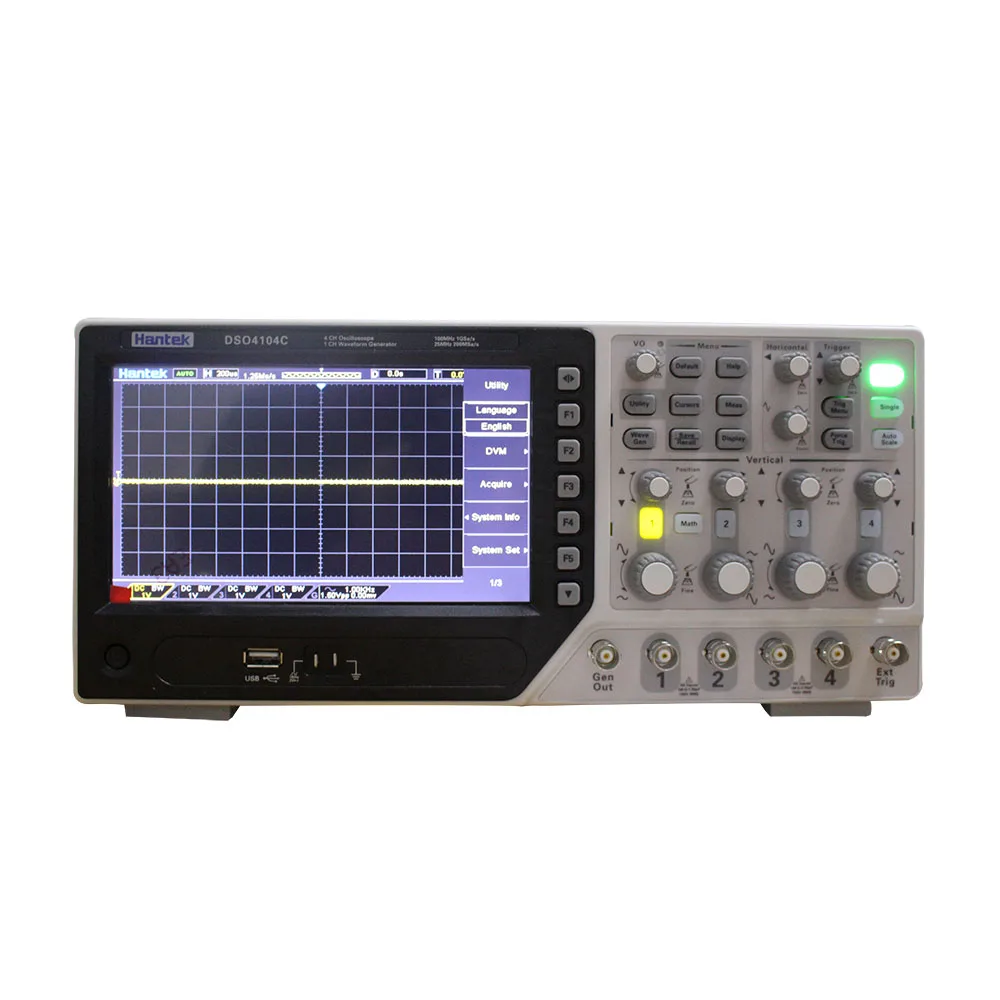

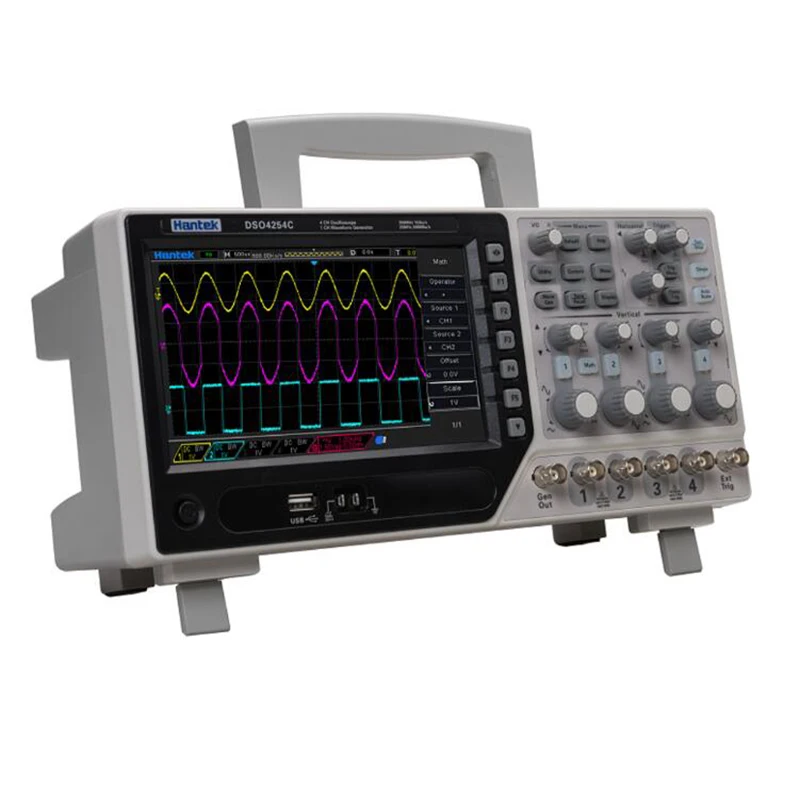

2022 Hantek DSO4204C DSO4254C 4-канальный цифровой осциллограф с 1CH Arbitary функция генератор

Модель

DSO4254C

DSO4204C

DSO4104C

DSO4084C

Пропускная способность

250 МГц

200 МГц

100 МГц

80 МГц

По горизонтали

Образец диапазон скорости цифрового потока

1GS/s

Сигналов интерполяции

(Sin x)/x

Длина записи

Максимальная 64K образцов в одноканальный;

Максимум 32K образцов в Двухканальный (4K, 32K необязательно)

SEC/DIV диапазон

2ns/div ~ 100s/div

1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2, 5 последовательности

Частота дискретизации и

± 50ppm

Точность измерения времени Дельта

Покадровый, обычный режим

> 16 средних показателей

Образец интервал = s/div ÷ 200

Вертикальный

AD конвертер

8-бит,
Каждый канал выборку одновременно

Вольт/DIV диапазон

500 μV/div до 10V/div при вводе с байонетным коаксиальным разъемом

Диапазон местоположения

500 μV/div ~ 20 мВ/div, ± 400mV

50мв/div ~ 200 мВ/div, ± 2V

500mV/div ~ 2V/div, ± 40V

5V/div ~ 10V/div, ± с алюминиевой крышкой, 50В

Выбор аналоговая полоса пропускания предела, типичный

20 МГц

Низкая амплитудно-частотная характеристика (-3db)

≤ 10 Гц на BNC

Времени нарастания импульсов на BNC, типичный

DSO4254C

DSO4204C

DSO4104C

DSO4084C

<1.4ns

≤ 1.8ns

<3.5ns

≤ 4.4ns

DC усиления точность

± 3% для нормального или среднего режима приобретения, 10V/div до 10мв/div

± 4% для нормального или среднего режима приобретения, 5mV/div до 500 μV/div

Примечание: полоса пропускания снижена до 6 МГц при использовании 1X зонд.

Приобретение

Приобретение режимов

Нормальный, пиковое обнаружение, средняя и HR

Тариф приема, типичный

До 2000 сигналов вывода в секунду на канал (нормальный режим приобретения, не для измерения температуры)

Последовательность

Режим приобретения

Приобретение времени остановки

Нормальный, пиковое Обнаружение

На одной сбора по всем каналам одновременно

Средний

После N приобретений по всем каналам одновременно, N, может быть установлен на 4, 8, 16 большие размеры 32, 64 или 128

Триггер

Режим

Автоматический, нормальный

Уровень

CH1 ~ CH4

± 4 делений от центра экрана

EXT

0 ~ 3,3 V

Выравнивание диапазон

20ns ~ 10s

Точность уровня триггера

CH1 ~ CH4

0.2div × Вольт/div в ± 4 делений от центра экрана

EXT

± (6% настройки + 40mV)

Фронту сигнала

Наклон

Подъем, падение, роста и падения

Источник света

CH1 ~ CH4/EXT

Длительность импульса:

Полярности

Положительный или отрицательный

Состояние (в тех случаях, когда)

<, >, Ne, =

Источник света

CH1 ~ CH4

Ширина диапазона

8ns ~ 10s

Разрешение

8ns

Видео вспышка триггера

Стандарт сигнала

NTSC PAL

Источник света

CH1 ~ CH4

Синхронизации

ScanLine, LinrNum, OddField, EvenField и AllField

Склон

Наклон

Расти, падать,

Состояние (в тех случаях, когда)

<, >, Ne, =

Источник света

CH1 ~ CH4

Временной диапазон

8ns ~ 10s

Разрешение

8ns

Триггерный триггер

Источник света

CH1 ~ CH4

Полярности

Положительный или отрицательный

Временной диапазон

8ns ~ 10s

Разрешение

8ns

Окно триггер

Источник света

CH1 ~ CH4

Узор триггер

Шаблон

0: нижний уровень 1: высокий уровень;

Уровень

CH1 ~ CH4

Интервал запуска

Наклон

Расти, падать,

Состояние (в тех случаях, когда)

<, >, Ne, =

Источник света

CH1 ~ CH4

Временной диапазон

8ns ~ 10s

Разрешение

8ns

В соответствии с Amp

Полярности

Положительный или отрицательный

Состояние (в тех случаях, когда)

<, >, Ne, =

Источник света

CH1 ~ CH4

Временной диапазон

8ns ~ 10s

Разрешение

8ns

UART триггер

Состояние (в тех случаях, когда)

Старт, стоп-сигнал, данных, паритет ошибка, ошибка COM

Источник (RX/TX)

CH1 ~ CH4

Формат данных

С шестигранной головкой

Состояние (в тех случаях, когда)

<, >, Ne, =

Максимальная длина данных

1 байт

Максимальная длина данных

5, 6, 7, 8 бит

Четность

Нет, странно, даже

Холостого хода уровень

Высокий, низкий

Скорость передачи данных (по выбору)

110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/s

Скорость передачи данных (на заказ)

300bit/s ~ 334000bit/s

LIN триггер

Состояние (в тех случаях, когда)

Поле «интервал синхронизации поле, поле Id, синхронизация Id ошибка, идентификатор, Id и передачи данных

Источник света

CH1 ~ CH4

Формат данных

С шестигранной головкой

Скорость передачи данных (по выбору)

110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/s

Скорость передачи данных (на заказ)

300bit/s ~ 334000bit/s

Может вызвать

Состояние (в тех случаях, когда)

Стартовый бит, удаленного рамка, рамка данных Id, идентификатор кадра, DataFrame Id, могут возникать расхождения на рамки, все ошибки, задавайте ошибка, защита от перегрузки, Фрам

Источник света

CH1 ~ CH4

Формат данных

С шестигранной головкой

Скорость передачи данных (по выбору)

10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000

Скорость передачи данных (на заказ)

5 кбит/с ~ 1 Мбит/с

SPI триггер

Источник (CS/CLK/Data)

CH1 ~ CH4

Формат данных

С шестигранной головкой

Максимальная длина данных

4, 8, 16, 24, 32

Межсоединений интегральных схем триггер

Источник (внесение изменений/SCL)

CH1 ~ CH4

Формат данных

С шестигранной головкой

Индекс данных

0 ~ 7

В тех случаях, когда (состояние)

Старт, стоп-сигнал, Не задавайте тот адрес, который указан, данных, перезапуск

Входы

Входное соединение

Постоянный ток переменного или постоянного тока GND

Входное сопротивление, переменному току

20pF ± 3 пФ, 1MΩ ± 2%

Затухания зонда

1X,10X

Поддерживается зонд затухание факторов

1X, 10X, 100X, 1000X

Категория перенапряжения

300 В CAT II

Максимальное входное напряжение

300VRMS(10X)

Измерений

Курсоры

Напряжение разница между курсоры: △V

Разница во времени между курсоры: △T

Автоматические измерения

Частоту, интервал времени, в среднем, обеспечивающим сохранение пространственного положения-Pk, RMS, PeriodRms, Min, Max, RiseTime, fallTime, + ширина, ширина, + пошлины, постоянный ток, Vbase, Vtop, Vmid, вамп, перегрузки, prestoot, PeriodAvg, FOVShoot, RPREShoot, BWidth, ФПП, FFF, FRF, FFR, Лрр, LRF, LFR и LFF

Общие характеристики

Дисплей

Тип дисплея

7 дюймов 64 к цветной сенсорный экран на тонкопленочных транзисторах на тонкоплёночных транзисторах (диагональ жидкокристаллический)

Разрешение дисплея

800 горизонтальная по 480 пикселей по вертикали

А также контрастности монитора

Регулируемый

Зонд компенсатор выход

Выходное напряжение, типичный

О 2Vpp в ≥ 1MΩ нагрузки

Частота, типичный

1 кГц

Блок питания

Напряжение питания

100-120VACRMS(± 10%),45 Гц до 440 Гц, CATⅡ
120-240VACRMS(± 10%),45 Гц до 66 Гц, CATⅡ

Потребляемая мощность

<30W

Предохранитель

T,3.15A,250V,5x20mm

На окружающую среду

Рабочая температура

0 ~ 50 °C (32 ~ 122 °F)

Температура хранения

-40 ~ + 71 °C (-40 ~ 159,8 °F)

Влажность

≤ + 104 ℉(≤ + 40 °C): ≤ 90% относительной влажности

106 ℉ ~ 122 ℉ (+ 41 °C ~ 50 °C): ≤ 60% относительной влажности

Метод охлаждения

Конвекционная печь

Высота над уровнем моря

Операционная и нерабочем

3000 м (10000 футов)

Случайной вибрацией

0,31 gRMSfrom 50 Гц до 500 Гц,

10 минут на каждой оси

Нерабочем

2,46 gRMSfrom 5 Гц до 500 Гц

10 минут на каждой оси

Механическому воздействию

Рабочая

50 г, 11 мс, половина синуса

Механические часы

Измерение

318x110x150 мм (Д х Ш х В)

Вес

2900 г

Генератор сигналов произвольной формы режим

Сигналов частоты

Синус: 0,1 Гц ~ 25 МГц

Площадь: 0,1 Гц ~ 10 МГц

Пандус: 0,1 Гц ~ 1 МГц

Амплитуда

5mV ~ 3.5Vp-p(50Ω)
10mV ~ 7Vp-p (высокое сопротивление)

ЦАП

2K ~ 200 МГц Регулируемый

Частота Разрешение

0,001

Канал

1CH выходного сигнала

Сигналов глубины

4KSa

Разрешение по вертикали

12 бит

Стабильность частоты

<30ppm

Выходное сопротивление

50 Ом
