Модуль платы управления шаговым двигателем L298 L298N для Arduino |

Модуль платы управления шаговым двигателем L298 L298N для Arduino |

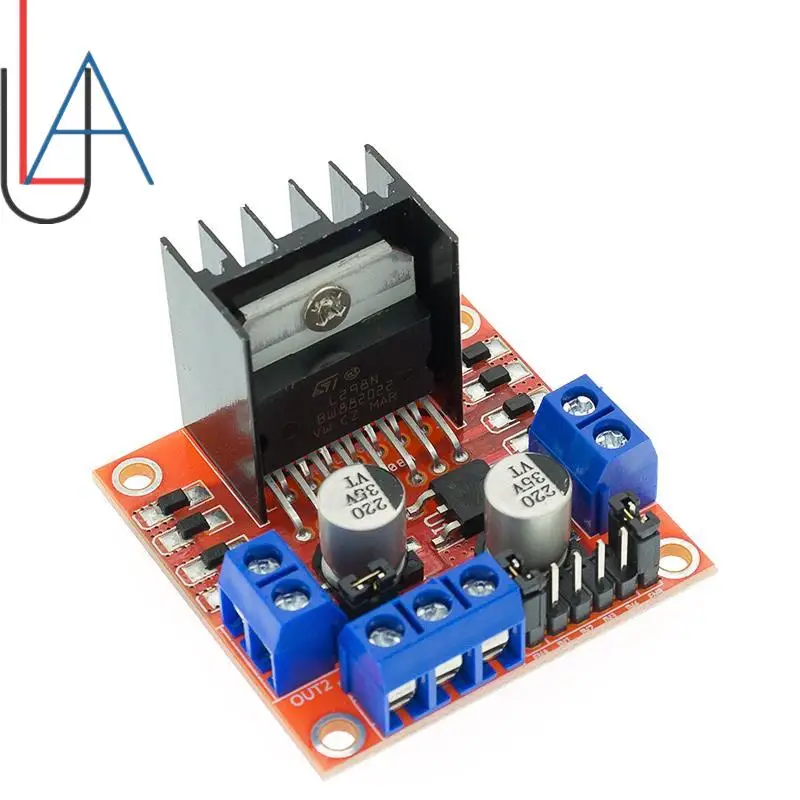

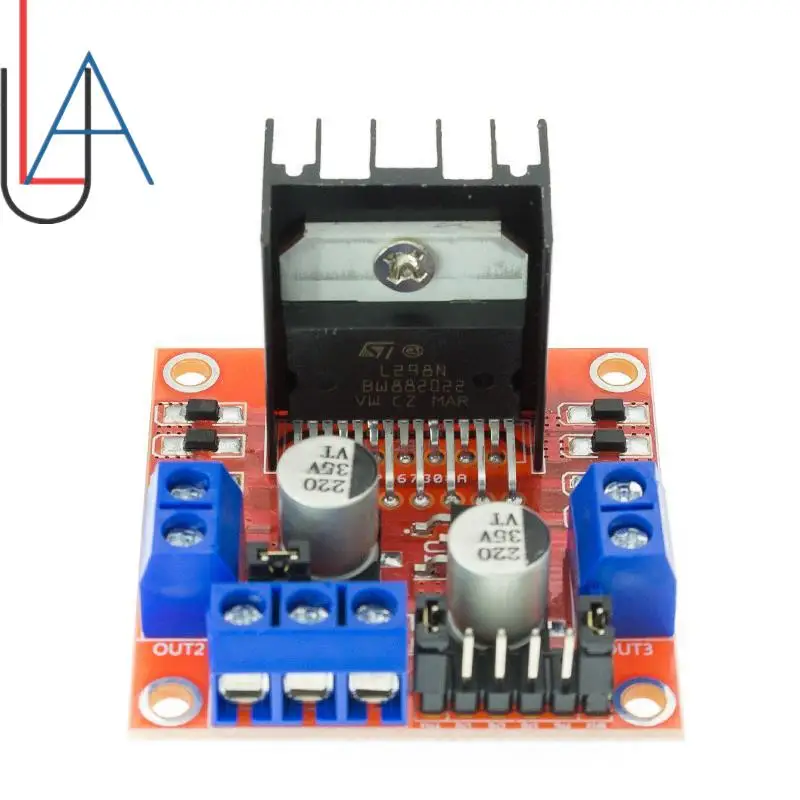

L298N:

Название модуля: двухканальный мостовой двигатель режим работы модуля: H мостовой привод (двойная дорога) главный чип управления: L298N Упаковка: электростатический мешок логическое напряжение: 5 В напряжение привода: 5 В-35 в логический ток: 0 мА-36 мА ток вождения: 2 А (максимальный одиночный мост) Температура хранения: от-20 ℃ до + 135 ℃ Максимальная мощность: Периферийные Размеры 25 Вт: 43*43*27 мм характеристики продукта: Этот модуль использует L298N в качестве основного привода, с сильной способностью вождения, низким нагревом и сильной способностью анти-помех. С помощью этого модуля можно использовать встроенные части питания 78 m05 привода их работы, но во избежание повреждения чипа регулятора напряжения, при использовании напряжения вождения больше 12 В, используйте внешний источник питания 5 В логики. Этот модуль использует емкость фильтра большой емкости, Постоянный Защитный диод, может повысить надежность. Примечания: 1. Когда вы управляете напряжением (выше логотипа для входного сигнала 12 В, может фактически принять входной диапазон от 7 до 12 В) для 7 в до 12 В, можно подключить к бортовому источнику питания 5 В логики, при использовании бортового после 5 В источника питания, Интерфейс + 5 В источник питания не входное напряжение, но может дать напряжение 5 В для внешнего использования. 2. Когда напряжение вождения выше 12 В, оно меньше или равно 24 В (Руководство по чипу предлагает поддерживать 35 в, но согласно книге, когда максимальное напряжение применяется к максимальному напряжению 298 консервативных приложений до 24 В, например, Двигатель с номинальным напряжением 18 в управляется. Сначала необходимо снять выходную плату 5 В, чтобы включить колпачок перемычки. Затем доступ к 5 В осуществляется за пределами 5 в выходного порта 5 в позволяет питанию быть контрольным сигналом с уровнем 5 В. Когда вход сигнала действителен, и когда источник питания является нормальным в модуле привода двигателя, модуль привода двигателя выводит ток. В противном случае, даже если источник питания нормальный, на двигателе нет тока. Напряжение к L298N внутренней логической цепи питания. (Это высокое давление, нетрадиционное приложение!)

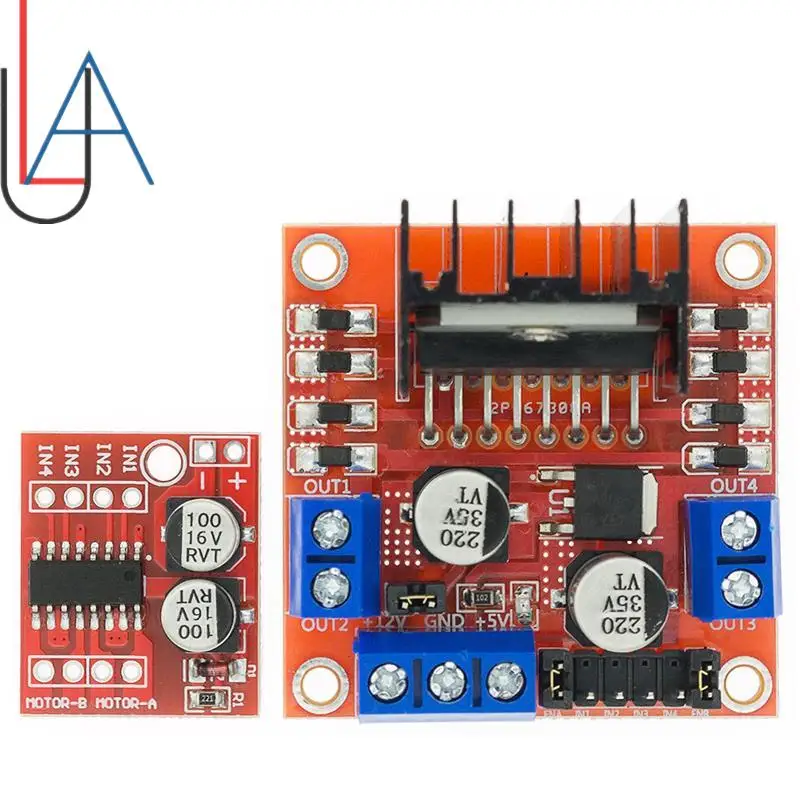

Mini-L298N:

Модуль привода двигателя очень подходит для использования в интеллектуальном автомобиле с питанием от аккумулятора, игрушечном автомобиле, Роботе и т. д. Напряжение питания 2V ~ 10V может одновременно двух устройств двигатель постоянного тока или 1 4 линии 2-фазный шаговый двигатель, может обеспечить положительный и функция контроля скорости, каждый ток для 1.5A A постоянного тока. Пиковый ток до 2,5a, с тепловой защитой и автоматическим восстановлением. Основные характеристики продукта: 1. Импортный профессиональный чип драйвера двигателя, встроенный переключатель сопротивления низкой проводимости MOS, минимальный нагрев, без радиатора, небольшой объем, энергосбережение, ваш идеальный выбор для питания от аккумулятора. (L298N внутренний транзисторный переключатель, низкая эффективность, высокая температура, без тепла, большой объем, рынок L298N легко выгорает, не используйте оригинальные чипы, этот продукт может быть идеальной заменой.) 2. Двойной 1.5A * 2, пиковый ток до 2.5A, встроенная защита от перегрева, не бойтесь сгорания двигателя, автоматическое восстановление после падения температуры. (Интеллектуальное Напряжение автомобиля и ток на рынке находятся в пределах этого диапазона) 3. Маленький размер, светильник вес, 0 Ток холостого хода, Ваш идеальный выбор для модели транспортного средства Параметры продукта: H Мост Двигатель двойной привод, и может управлять двумя двигателями постоянного тока или 1 линия 4 фазы шагового двигателя; напряжение источника питания Модуль 2V-10V; Сигнал входное напряжение 1,8-7V; Одноканальный ток 1.5A, максимальный ток до 2.5A, Низкий ток в режиме ожидания (менее 0,1ua); Встроенный Общий контур проводимости, входной конец приостановлен, двигатель не будет неисправен; встроенная схема защиты от перегрева с эффектом гистерезиса (TSD), нет необходимости беспокоиться о стойле двигателя; Размер продукта: 24,7*21*5 мм (ДхШхВ), Ультра маленький размер, Подходит для сборки и транспортного средства; Диаметр монтажного отверстия: 2 мм.
