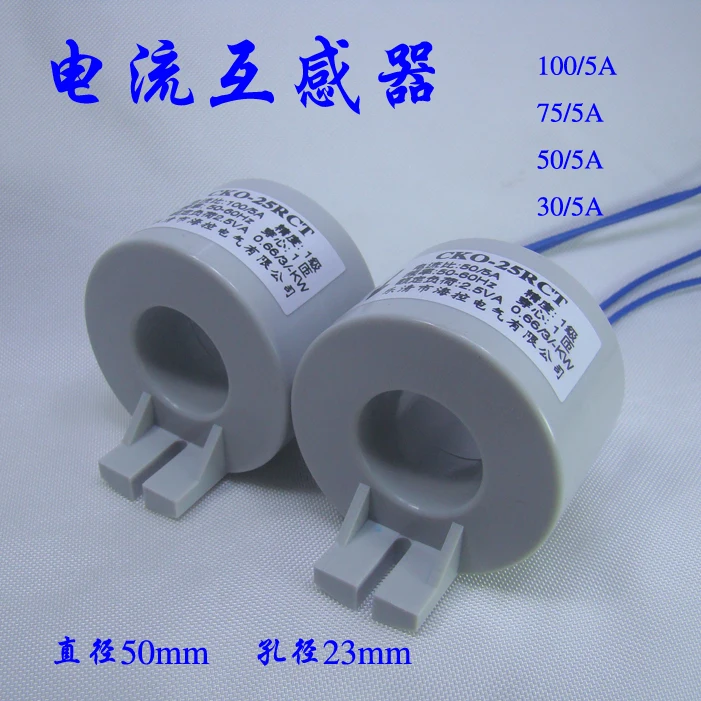

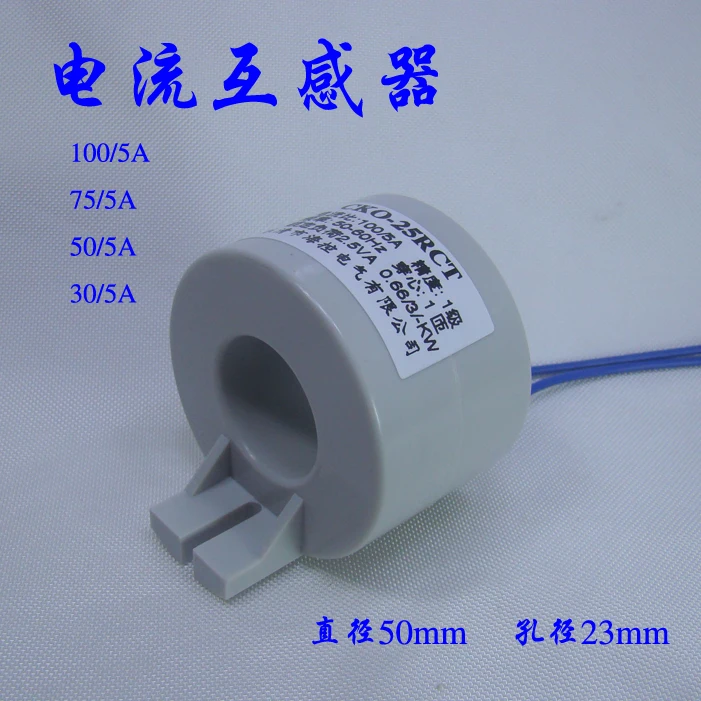

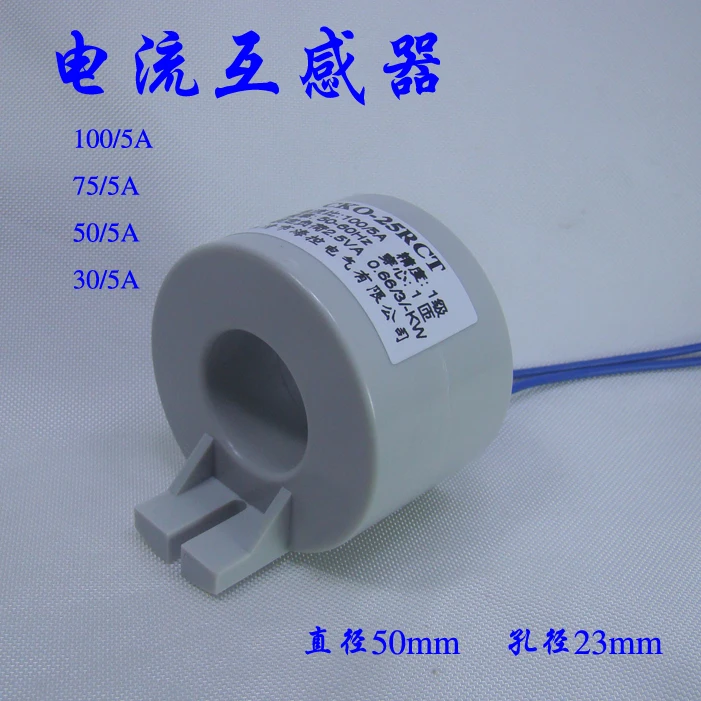

2 шт. миниатюрный трансформатор тока 100/5 75/5 50/5/5A 75/5A 50/5A 30/5A маленький | Инструменты

2 шт. миниатюрный трансформатор тока 100/5 75/5 50/5/5A 75/5A 50/5A 30/5A маленький | Инструменты

Modname = ckeditor

Модель 1: модель 1:5A/5A пронзите сердцебиение 6 оборотов

Модель 2:10A/5A пронзите сердцебиение 3 оборота

Модель 3:15A/5A пронзите сердцебиение 2 оборота

Модель 4:20A/5A пронзите сердцебиение 2 оборота

Модель 5:30A/5A пронзите сердцебиение 1 поворот

Модель 6:40A/5A пронзите сердцебиение 1 поворот

Модель 7:50A/5A пронзите сердцебиение 1 поворот

Модель 8:75A/5A пронзите сердцебиение 1 поворот

Модель 9:100A/5Apierce сердце 1 поворот

Модель 10:150A/5A пронзите сердцебиение 1 поворот

Модель 11:200A/5A пронзите сердцебиение 1 поворот

\
\

Трансформатор-это особый тип трансформатора, он широко используется в системе электропитания для питания катушки напряжения или катушки тока измерительного инструмента и реле.

Измерительный трансформатор тока

Трансформатор тока

При измерении большого тока переменного тока, чтобы облегчить измерение вторичного инструмента, он должен быть преобразован в относительно унифицированный ток (Китай устанавливает, что вторичный рейтинг трансформатора тока is5Aor1A), кроме того, напряжение на линии относительно высокое, Такие как прямые измерения очень опасны. Трансформатор тока играет роль преобразования тока и электрической изоляции. Это измерительный прибор в системе питания, датчик для вторичного оборудования, такого как релейная защита для получения текущей информации о электрической первичной цепи, трансформатор тока s преобразует высокий ток в низкий ток пропорционально, основная сторона трансформатора тока подключена к Первичная система, вторичный боковой подключенный измерительный прибор, релейная защита и т. Д. Во время нормальной работы, Вторичная сторона трансформатора находится в приблизительном состоянии короткого замыкания, выходное напряжение очень низкое. Во время работы, если вторичная обмотка открытая или Первичная обмотка протекает ненормальный ток (ток молнии, резонансный избыточный ток, ток зарядки конденсатора, индуктивный пусковой ток и т. Д.), тысячи вольт или Даже десятки тысяч вольт будут генерироваться на вторичной стороне. Это не только наносит вред изоляции вторичной системы, но и приведет к чрезмерному сгоранию трансформатора, даже подвергая опасности безопасность жизни операторов. Сила тока 1 Вторичная сторона 1 сколько поворотов, большая площадь поперечного сечения проводника, серия в цепь под испытанием. Еще 2 включения на вторичной стороне, тонкий проводник, иСитуация эквивалентна to2Transformer с коротким замыканием на вторичной стороне, игнорирует ток возбуждения, равный ampere turnsI1N1 = I2N2 электрический токИнструмент с низким сопротивлением (амперметр/катушка тока счетчика мощности) образует замкнутую цепь. Состояние работы трансформатора тока первичный обмоточный ток трансформатора тока i1 и вторичный windingi2 коэффициент тока, это называется фактический ток ratioI1/I2 = N2/N1 = k. Ток возбуждения-это Основной источник ошибок. Класс точности трансформатор тока для measurement0.2/0,5/1/3,1 свидетельствует о том, что коэффициента трансформации погрешность не превышает ± 1% в addition0.2Sand0.5Slevel 。 класс точности трансформатора тока для защиты 5p/10P, погрешность маркировочного соединения 10PThe не должна превышать 10%.

Защитный трансформатор тока

Защита трансформатор тока в основном используется в сочетании с реле устройства, чехол, защита от короткого замыкания, перегрузки и другие неисправности линии, обеспечивают сигнала для того чтобы передать устройство для того чтобы отрезать неисправность цепи, для защиты безопасности системы электропитания. Условия работы миниатюрного трансформатора тока для защиты полностью отличаются от Для измерения защитный трансформатор начинает эффективно работать только тогда, когда ток несколько раз и в десятки раз больше обычного тока. Основные требования к защитному трансформатору: 1. Надежная изоляция, 2. Достаточно большой предельный коэффициент точности, 3. Достаточная Тепловая и динамическая стабильность. Трансформатор для защиты может отвечать требованиям уровня точности при номинальной нагрузке. Максимальный первичный ток называется номинальной точностью предельного первичного тока. Предельный коэффициент точности является соотношением номинальной точности предельного первичного тока к номинальному первичному току. Когда первичный ток достаточно велик, Железный сердечник будет насыщенным и не может отражать первичный ток, точный предельный фактор представляет эту характеристику. Класс точности защитных transformer5P 、 10P, свидетельствует о том, допустимая погрешность в Номинальная точность предел начальной current5 % 、 10% импульсный ток в чехол линии не производит тепло-и электромагнитные силы, трансформатор тока для защиты должен выдерживать. Чехол от короткого замыкания вторичной обмотки Эффективное значение первичного тока, которое трансформатор тока может выдержать без повреждения в течение одной секунды, номинальный короткий тепловой ток. В чехол защиты от короткого замыкания и вторичной обмотки, трансформатор тока может выдержать первичный ток пик без каких-либо повреждений, номинальная динамической стабилизации тока 。 трансформатор тока s для защиты делится на: 1. Защита от перегрузки трансформатор тока, 2. Дифференциальный трансформатор тока, 3. Трансформатор тока с защитой от заземления (трансформатор тока с нулевой последовательностью)
