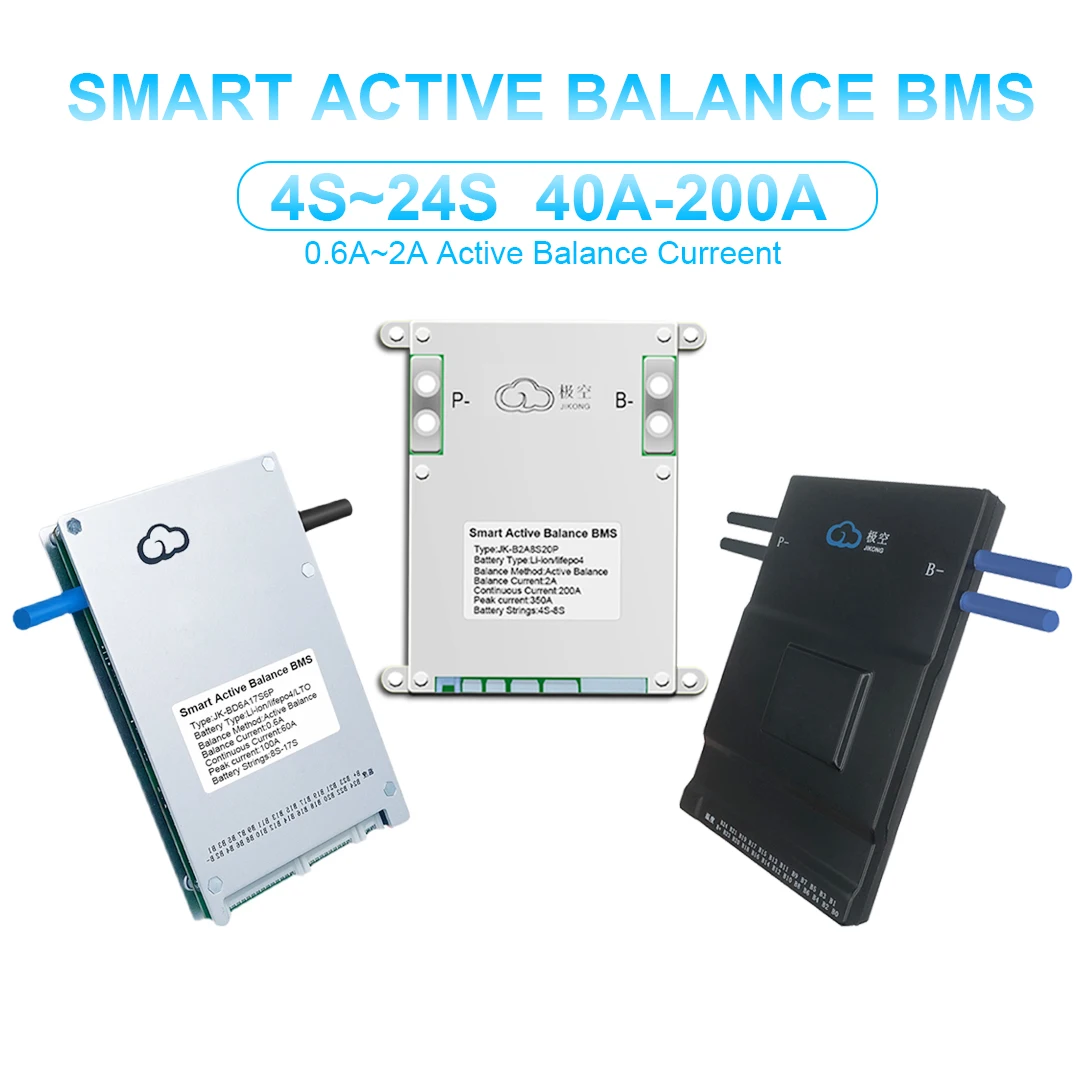

Активный баланс Jk Bms 8S 12S 13S 14S 16S 17S 20S 24S Smart 60A 80A 100A 150A 200A 600A Lifepo4 литий-ионный

Активный баланс Jk Bms 8S 12S 13S 14S 16S 17S 20S 24S Smart 60A 80A 100A 150A 200A 600A Lifepo4 литий-ионный


☆Package
BMS{Bluetooth bulit-in (с P-и B- 7AWG 13 см * 2)}
* Датчик температуры (40 см)
* Баланс проводов (75 см)
* Активный переключатель (15 см)
* Нагревательный Кабель (только для BMS с функцией нагрева)
Примечание:Инструкции по нагревательным кабелям,
Зеленый 5-контактный кабель нагревательного кабеля должен быть соединен с нагревательной панелью,
И остальные черные и красные кабели связаны с умным зарядным устройством
(После того, как умное зарядное устройство свяжется с BMS,
Он определяет температуру батареи через BMS,
Который автоматически контролирует состояние зарядки аккумулятора)


☆ Пожалуйста, купите аксессуар по следующей ссылке.
/item/3256803264785657.html


☆ Связь Bluetooth для телефона-JIKONG BMS

Ссылка для скачивания-IOS:Поиск (JIKONG BMS) В APP STORE

Ссылка для скачивания-Andriod: //www.pgyer.com/Cfq3

Если вам нужно использовать BMS параллельно,
Плавкий предохранитель класса T должен быть добавлен к каждой аккумуляторной упаковке.
Или диод разряда (диод высокой мощности выбирается в соответствии с нагрузкой)
Предоставьте схему (спасибо членам diysolarforum за обмен).





Примечание:
①:Датчик температуры
②: Интерфейс RS485 (в настоящее время все JK BMS настроены с функцией RS485 по умолчанию)
③: ЖК-интерфейс (в настоящее время все JK BMS настроены с ЖК-интерфейсом по умолчанию)(За исключением JK-BD4A17S4P)
④: Интерфейс функции нагрева (в настоящее время, Функция нагрева, настроенная клиентами, может быть принята)
⑤:Интерфейс CANBUS (необходимо настроить)







Примечание:

Защита (аномалия датчика тока)

Эта проблема существует, когда инвертор используется, потому что текущее направление неизвестно,
Будильник будет отображаться. Это не влияет на нормальное использование BMS.
Этот вид сигнализации появится, когда солнце не большое или маленькое, потому что в это время,
Аккумулятор часто колеблется между зарядкой и разрядкой,
И есть неопределенные факторы, поэтому эта проблема возникает.

Инвертор чистой синусоидальной волны не использует постоянный ток. Ток от аккумулятора следует за формой синусоидальной волны.
Он переходит от нулевого тока до пикового тока в 1/4 цикла.
Пиковый ток на самом деле на 40% больше, чем средний ток.
Затем ток снизится до нуля в течение 1/2 цикла. В этот момент инвертор меняет полярность,
И поднимает ток снова, ударяя по пику в течение 3/4 цикла. Ток батареи снова положительный,
И инверсия происходит в инверторной цепи. Ток переходит обратно к нулю снова в конце цикла.
Процесс их повторяет для каждого цикла.

Если вы измеряете с помощью усредняющего счетчика, вы увидите достаточно устойчивый ток, который должен быть близок к истинному току RMS.
Я использую истинный RMS Fluke метр, и он может дать очень точное чтение на этой нечетной формы волны.
Текущее считывание в BMS просто измеряет напряжение через шунтирующий резистор. Данные показания принимаются только периодически,
И он не синхронизируется с изменяющимся током от инвертора. Это может занять чтение при нулевом токе или при пиковом токе,
Но, скорее всего, он упадет где-то между ними.
Из-за формы волны, чтение имеет свойство немного подпрыгивать выше и ниже истинного тока RMS.
Он не идеален, но в долгосрочной перспективе, он «достаточно хорош» для BMS, чтобы Рассчитать часы amp, заряженные или разряженные из батареи.
Это работает, потому что если вы усредняете показания в течение полного часа, высокие и низкие показания будут в среднем.
