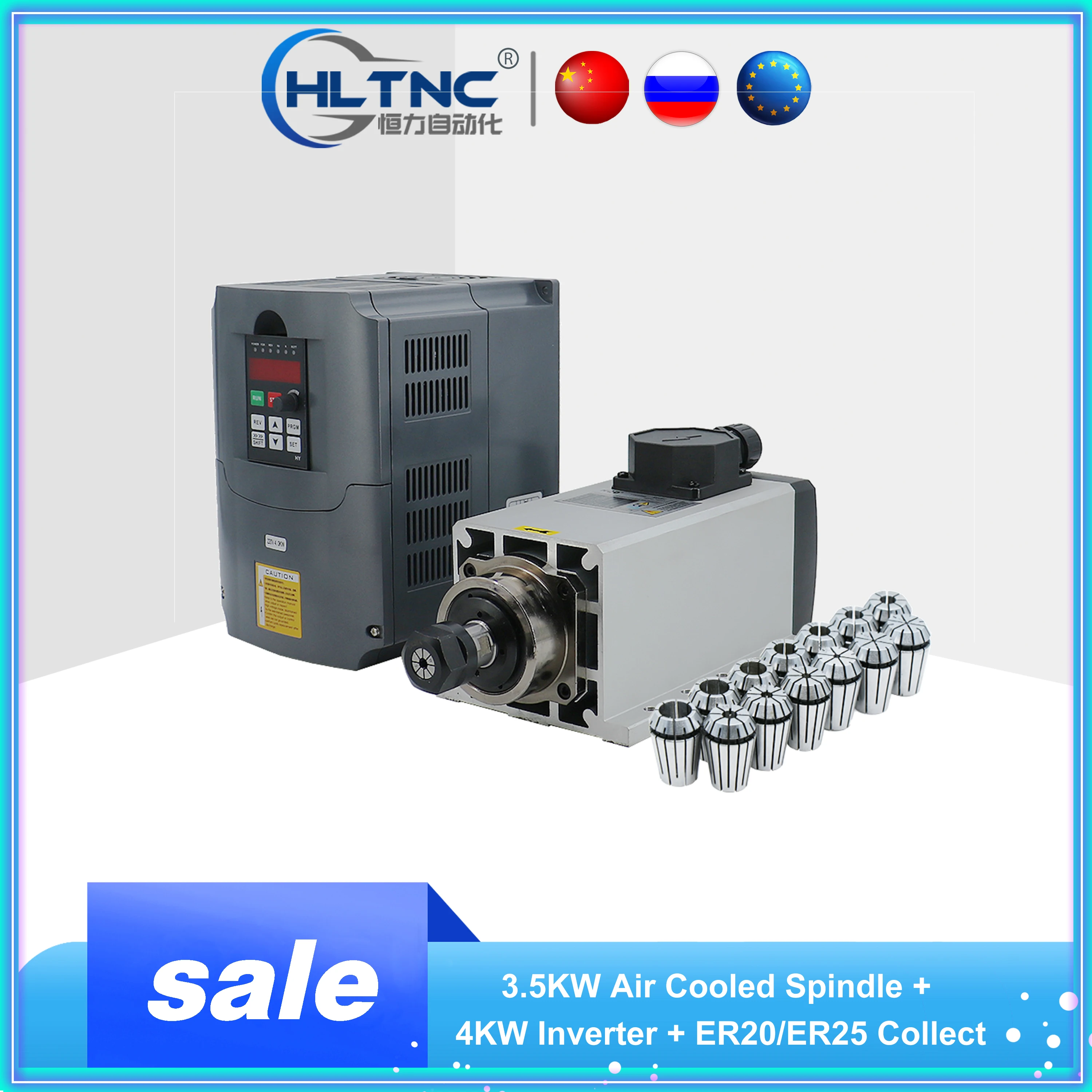

Новый двигатель шпинделя с воздушным охлаждением 220 кВт ER20 или ER25 380 В

Различные силовые приложения квадратного шпинделя с воздушным охлаждением

1,5 кВт

Рельефная резьба, рекламная резьба, материал дерева, ПВХ, акриловая доска

2.2KW

Рельефная резьба, рекламная резьба, материал дерево, алюминий, часть мягкого металла, ПВХ, акриловая доска

3,5 кВт

Рельефная резьба, рекламная резьба, полая резка ПВХ, акрила, МДФ, светодиодный и другие материалы, и требуется более высокая скорость и мощность резки, материалы дерево, алюминий, некоторые мягкие металлы, ПВХ, акриловая доска.

4,5 кВт

Для твердой древесины резки и перфорации, он также может быть использован как машина для резки, 4,5-7.5kw, выберите соответствующую мощность согласно Твердость материала и глубина отверстия.

6 кВт

Для твердой древесины резки и перфорации, он также может быть использован как машина для резки, 4,5-7.5kw, выберите соответствующую мощность согласно Твердость материала и глубина отверстия

7.5кВт

Для твердой древесины резки и перфорации, он также может быть использован как машина для резки, 4,5-7.5kw, выберите соответствующую мощность согласно Твердость материала и глубина отверстия

Шпиндель ATC 6 кВт

Автоматический шпиндель для замены инструмента: автоматическая машина для гравировки или деревообрабатывающий центр

9 кВт ATC=Шпиндель

Автоматический шпиндель для замены инструмента: автоматическая машина для гравировки или деревообрабатывающий центр

Частота

300 Гц

Скорость

18000 об/мин

Переключатель вперед/renerse

Кнопка остановки сброса

Клавиша регулировки частоты

Выберите/подтвердите ключ

Символ

Описание функции

R S T

Входной терминал сети переменного тока.(220 В класс, для обоих однофазных, трехфазных, однофазных подключений к

Любые две фазы)

U.V.W

Выходной терминал инвертора

 + ДБ-

Разъем для braling resistor (опционально)

FG

Наземный терминал: третий метод заземления для 220 В ang специального заземления для 380 В электрического

Инженерные правила.

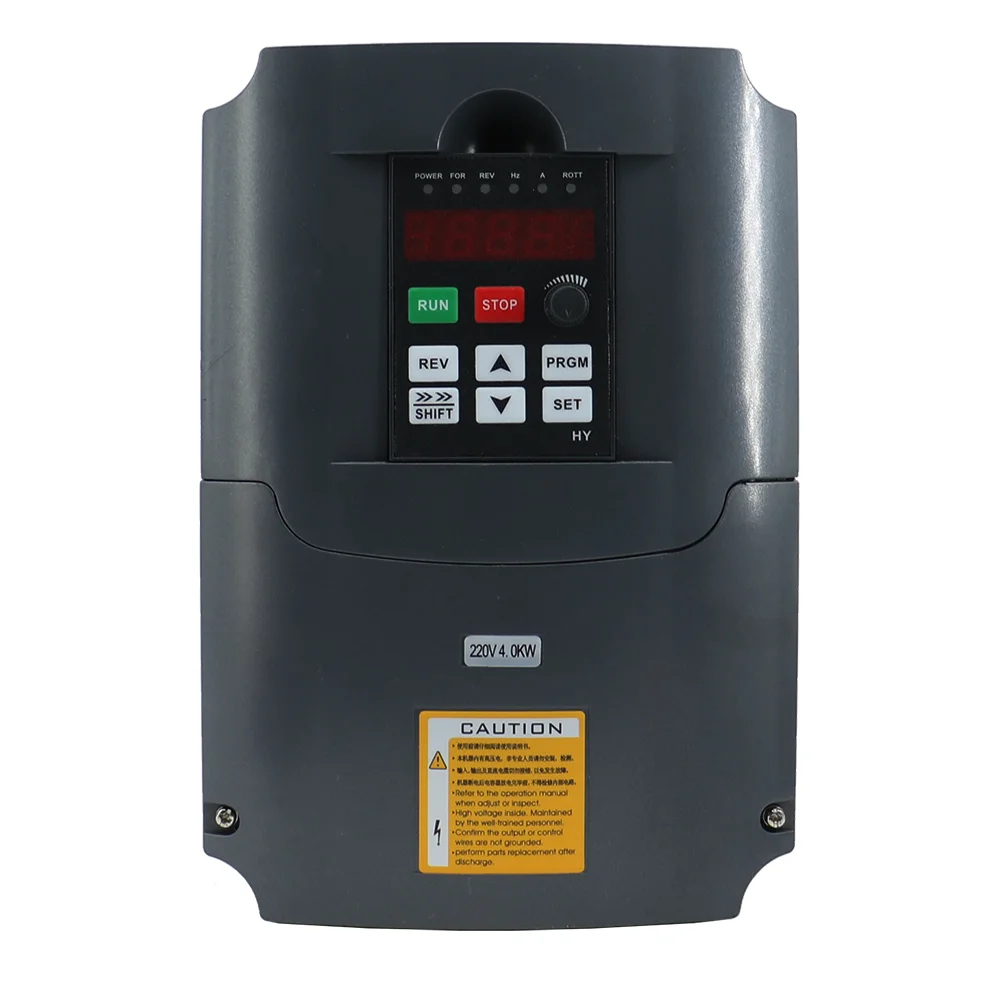

Основная зона отображения, указывающая частоту, ток, переменный ток, постоянный ток в, оборот, счетчик, температуру и т. д.

Функциональная клавиша

Клавиша изменения значения

Ключ Запуска

(DISP) клавиша переключения

Символ

Описание функции

R S T

Входной терминал сети переменного тока.(220 В класс, для обоих однофазных, трехфазных, однофазных подключений к

Любые две фазы)

U.V.W

Выходной терминал инвертора

П. Пр

Разъем для braling resistor (опционально)

E

Наземный терминал: третий метод заземления для 220 В ang специального заземления для 380 В электрического

Инженерные правила.

□ Φ2*1

□ Φ3*1

□ Φ3.175*1

□ Φ4*1

□ Φ5*1

□ Φ6*2

□ Φ7*1

□ Φ8*1

□ Φ9*1

□ Φ10*1

□ Φ11*1

□ Φ12*1

□ Φ13*1

□ Φ1*1

□ Φ2*1

□ Φ3*1

□ Φ4*1

□ Φ5*1

□ Φ6*1

□ Φ7*1

Фунт стерлинговΦ8*1

Фунт стерлинговΦ9*1

Фунт стерлинговΦ10*1

Фунт стерлинговΦ11*1

Фунт стерлинговΦ12*1

Фунт стерлинговΦ12.7*1

Фунт стерлинговΦ13*1

□ Φ14*1

□ Φ15*1

□ Φ16*1

□ Φ17*1

Схема настройки инвертора

PD013 = 8

Восстановление заводских настроек

PD005 = 400

Установка максимальной рабочей частоты

PD004 = 400

Набор базовой частоты

PD002 = 1

Набор управления потенциометром платы

PD070 = 1

Набор аналоговых входов

PD072 = 400

Установка высокой аналогичной частоты
