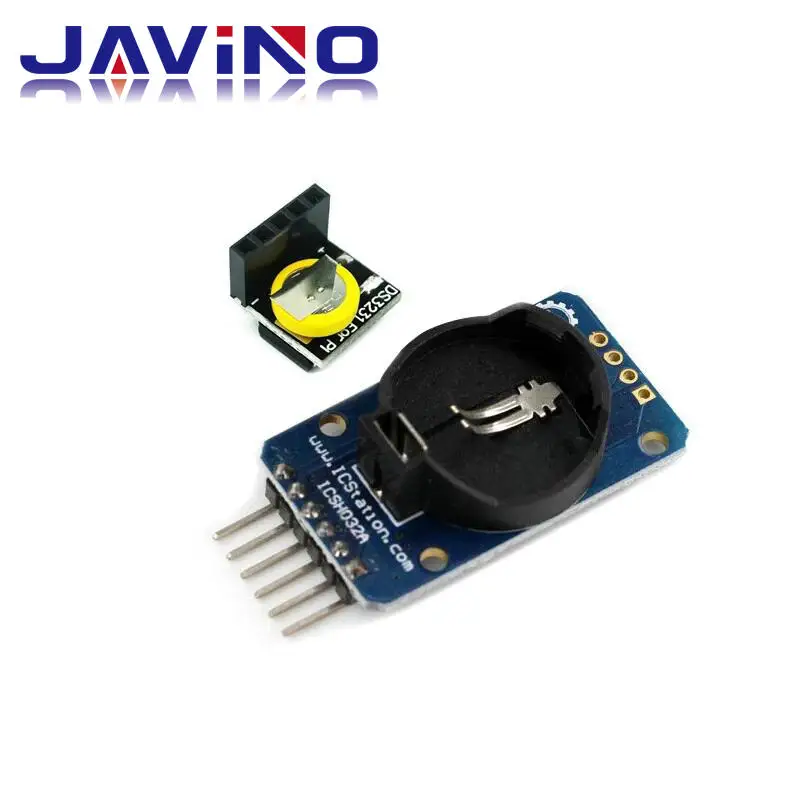

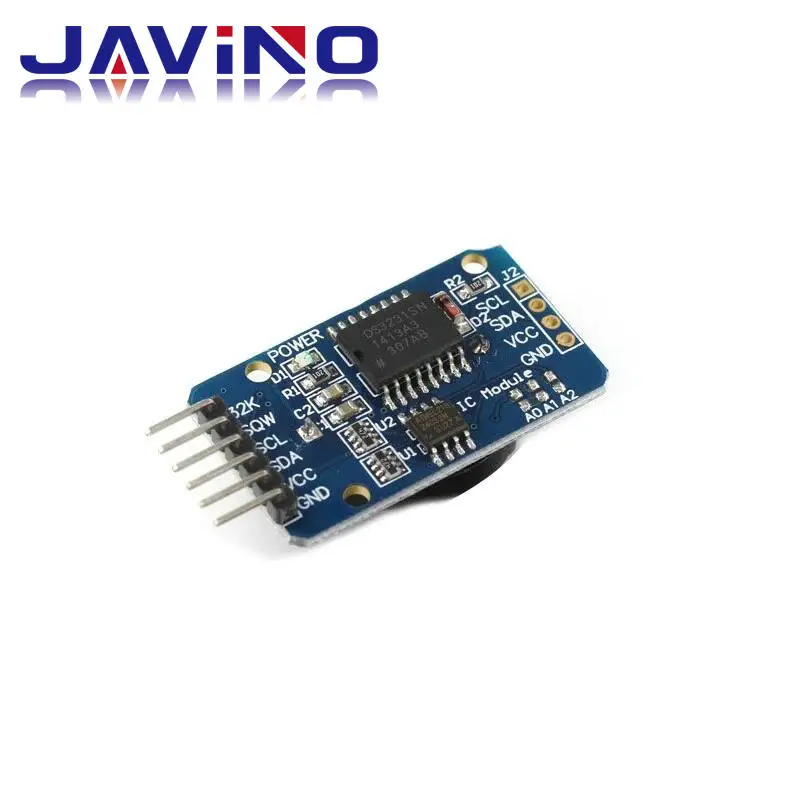

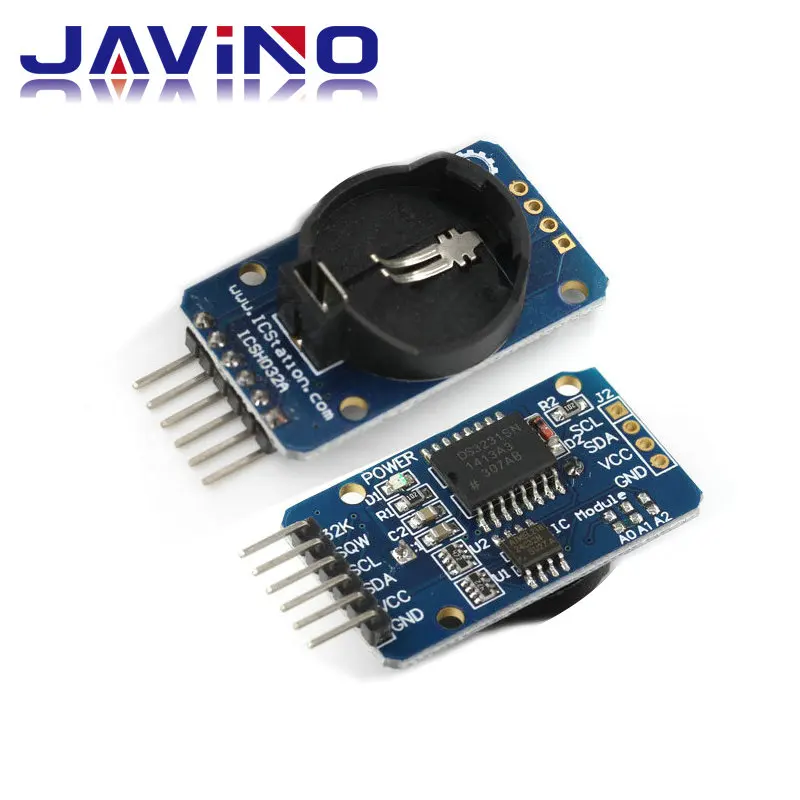

Модуль прецизионных часов DS3231 AT24C32 IIC модуль памяти DS3231SN мини-модуль в реальном

Модуль прецизионных часов DS3231 AT24C32 IIC модуль памяти DS3231SN мини-модуль в реальном

DS3231-это недорогие, чрезвычайно точные часы I2C в режиме реального времени (RTC) с интегрированным кристаллическим осциллятором с температурной компенсацией (TCXO) и кристаллом. Устройство включает в себя вход батареи, отсоединить основной источник питания и поддерживает точное время хранения. Интегрированный осциллятор улучшает долгосрочную точность устройства и уменьшает количество компонентов производственной линии. В DS3231 доступен в коммерческих и промышленных температурных режимов, с помощью 16-контактный диагностический 300mil так посылка.
RTC поддерживает секунды, минуты, часы, день, дату, месяц и информацию о годе. Менее 31 дня месяца, дата окончания будет автоматически изменена, включая корректировки для високосного года. Часы работают В или 24 часа или полосового/AM / PM индикация в 12-часовом формате. Предоставляет два настраиваемых будильника и календарь можно установить на квадратный волновой выход. Адрес и данные передаются серийно через двунаправленный автобус I2C.
Прецизионно-компенсированное напряжение и схема компаратора отслеживают состояние VCC для обнаружения сбоев питания, обеспечивают выход сброса и при необходимости автоматически переключаются на резервный источник питания. Кроме того, RST pin отслеживается как генерирующий сброс μP вручную.
Экономия времени и высокая точность добавления, DS3231 также имеет некоторые другие функции, которые расширяют хост системы дополнительных функций и ряд вариантов. Устройство интегрирует очень точный цифровой датчик температуры, через интерфейс I2C * для доступа к нему (как в то же время). Точность датчика температуры составляет ± 3 ° C. Схема управления питанием на чипе может автоматически обнаруживать и управлять основным и резервным питанием (т. Е., низковольтным аккумулятором) для переключения между источником питания. Если основной сбой питания, устройство может продолжать обеспечивать точное время и температуру, производительность не влияет. Когда основная мощность повторного питания или значение напряжения возвращается в пределах допустимого диапазона, функция сброса на чипе может использоваться для перезапуска микропроцессора системы.

Параметры модуля:
1 Размер: 38 мм (длина) * 22 мм (Ш) * 14 мм (высота)
2 Вес: 8 г
3 Рабочее напряжение: 3,3-5 .5 V
4 чипа часов: Высокоточный чип DS3231
Точность 5 часов: диапазон 0-40 °, точность 2ppm, ошибка около 1 минуты
6 календарных будильников с двумя
7 программируемых квадратных волн
8 генераторов часов реального времени Секунды, минуты, часы, день, дата, месяц и год и обеспечить действительную компенсацию до 2100 високосного года
9 чип Датчик температуры поставляется с точностью ± 3 °
10 чипов памяти: AT24C32 (объем памяти 32K)
11. Интерфейс шины IIC, максимальная скорость передачи 400 кГц (рабочее напряжение 5 В)
12 может быть каскадным с другим IIC устройством, 24C32 адреса могут быть сокращены A0/A1/A2 изменить адрес по умолчанию 0x57
13 с перезаряжаемой батареей LIR2032, чтобы обеспечить работу системы после выхода из строя, часы перемещают любую естественную норму
14 Упаковка: одиночная Антистатическая упаковка

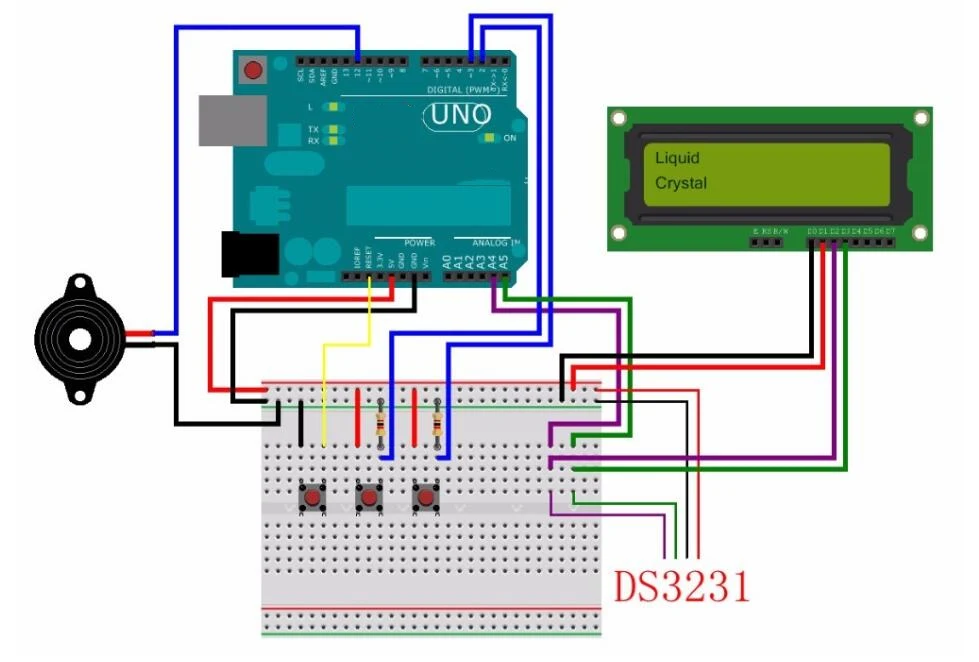

Инструкции по проводке (например, для Arduino uno r3):
SCL → A5
SDA → A4
VCC → 5V
GND → GND

Список доставки:

1.DS3231 Модуль a (протестированная хорошая Антистатическая упаковка)

Обратите внимание: не inclue батарея, для этого понадобится только 0,01 долларов, это не Сафти для доставку службой воздушная почта. Надеюсь на ваше понимание

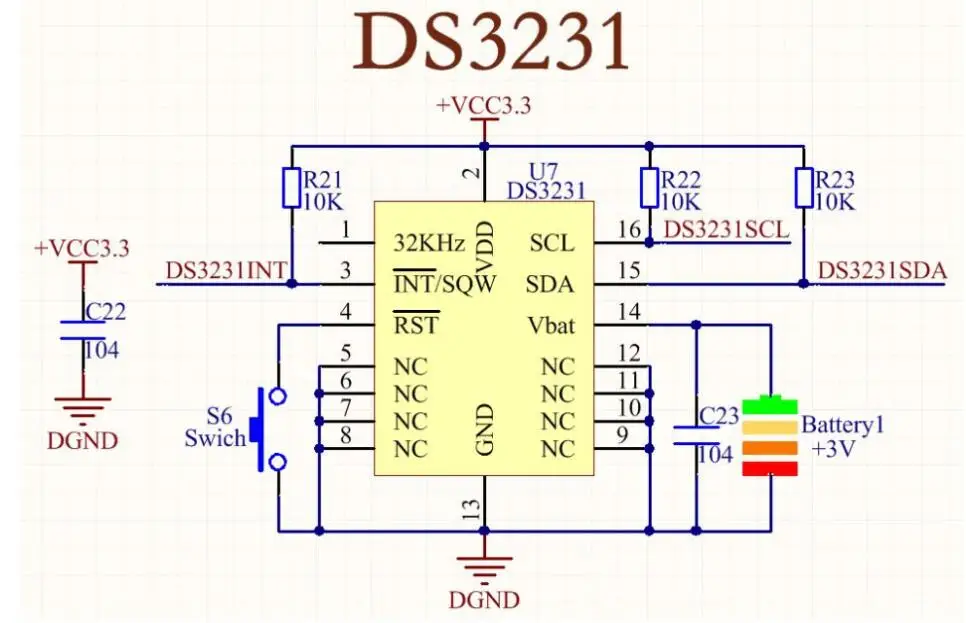

(2) электронные данные файлов (включая процедуры тестирования для Arduino, схемы формата PDF, лист данных)
