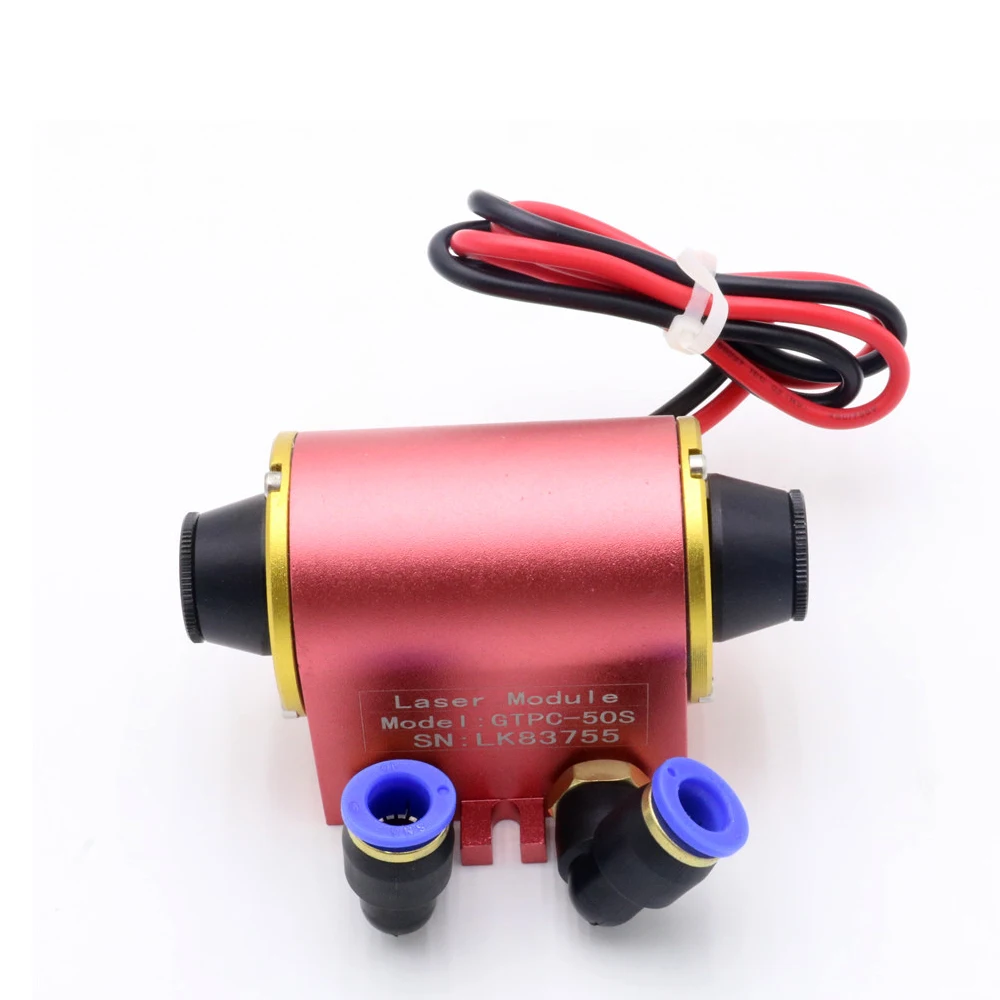

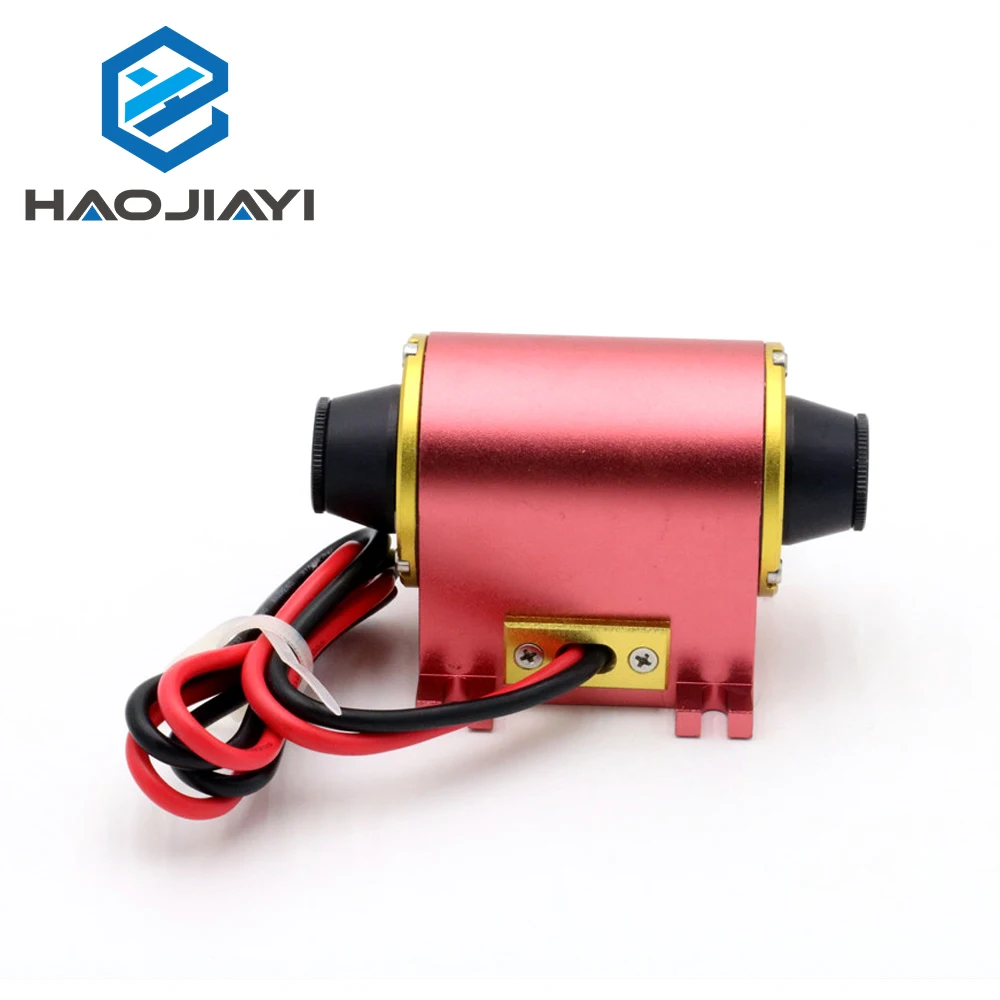

GTPC-50S диодный перекачиваемый лазерный модуль 50 Вт Пекинское происхождение для лазерной маркировочной машины гарантия 1 год

GTPC-50S

SN: XXXX

1. Технические параметры

CW Выходная мощность: 50 Вт

Пороговый ток: ~ 6A

Рабочий ток: ~ 18A

Прямое напряжение: ≤ 18 в

Центральная длина волны: 1064 нм

Длина стержня YAG: 65 мм

Диаметр стержня YAG: 3 мм

YAG терминал: плоский/AR на 1064 нм/YAG легированный 1%

Поток охлаждающей воды:4-5л/мин

Мощность охлаждения: >100 Вт

Оптимальная температура:20 °C

Диапазон температур (хранение): -20 °C ~ 70 °C

2. Типичные кривые производительности

Примечание: условия тестирования

1. Длина полости составляет 170 мм;

2. Передача выходного зеркала составляет 20%.

3. Температура охлаждающей воды определяется оптимизированным результатом, каждый модуль рекомендует оптимальную температуру.

Выходная мощность может быть изменена, а длина полости, Выходная передача или температура охлаждающей воды изменена.

Раздел 1 безопасность пользователя

Раздел 2 Начальная проверка

Раздел 3 Описание товара

Спецификация раздела 4

Раздел 5 Установка иИспользование метода

Раздел 6: Аварийная съемка

Раздел 1

Безопасность пользователя

Лазерные модули GT Optics являются инфракрасными лазерными источниками. Излучаемая энергия невидима для человеческого глаза. Эти продукты излучают излучение в 1064 нм. Пожалуйста, обратите внимание на отметку на этом продукте, не смотрите непосредственно на окно лазерного выхода (поперечное сечение выходного луча).

Пожалуйста, не подвергайте выходной лазерный луч плоскому зеркалу или другим отражающим поверхностям, отраженный луч может повредить людей или повредить другие предметы.

Пользователь должен носить лазерные очки.

Если этот продукт используется в лаборатории, в этой лаборатории должны быть лазерные предупреждающие знаки.

Если пользователь хочет проверить качество лазерного пятна, пожалуйста, используйте преобразователь длины волны или проверьте ослабленное лазерное пятно с CCD.

Раздел 2

Первоначальный осмотр

После получения тщательно осмотрите транспортный контейнер на предмет повреждения. Перевозчики не будут принимать претензии за ущерб, если все материалы доставки не будут сохранены.

Прочитайте это руководство перед подключением лазерного драйвера к GTPC-50S.

Раздел 3

Описание товара

Лазерный модуль является идеальным строительным блоком в разработке или производстве лазерных систем средней мощности, преобразования существующих лазерных конструкций на основе ламп в диодное перекачивание, или модернизация существующей аппаратной дуговой лампы для обеспечения более стабильной и надежной работы.

Он включает в себя Nd:YAG лазерный стержень, который эффективно накачивается радиальным спектром длинных лазерных диодных стержней и обеспечивает отличную равномерность усиления и производительность. Он идеально подходит для многомодовых применений, таких как лазерная маркировка, а также может обеспечить высокое качество луча для более точной микро-обработки и научных приложений.

Лазерный модуль управляется низковольтной электроникой. Охлаждение лазера осуществляется с помощью простого рециркуляционного охладителя воды, работающего на фильтрованной воде, что устраняет необходимость в деионизированных водных системах.

Секция 4

Параметры

1. Технические параметры (рабочая температура охладителя: оптимальная температура (см. Таблицу параметров)

CW Выходная мощность: 50 Вт

Пороговый ток: 6А

Рабочий ток: 18A

Прямое напряжение: ≤ 18 в

Центральная длина волны: 1064 нм

Длина стержня YAG: 65 мм

Диаметр стержня YAG: 3 мм

YAG терминал: плоский/AR на 1064 нм/YAG легированный 1%

Вес: ≤ 1,5 кг

Рекомендуемый чехол: 19-23 °C

Диапазон температур (хранение): -20 °C ~ 70 °C

2. Типичные кривые производительности

Примечание: условия тестирования

1. Длина полости составляет 170 мм;

2. Передача выходного зеркала составляет 20%.

3. Температура охлаждающей воды определяется оптимизированным результатом, каждый модуль рекомендует оптимальную температуру.

3. Механические Размеры

Раздел 5

Установка иИспользование метода

1. Воздушные обстоятельства

Если пыль или примеси прилипают к оптическому компоненту в области, высокая плотность энергии лазера может повредить эту область, например, хрустальные концы. Для предотвращения пыли от загрязняющих концов стержня кристалла YAG или попадания в полость необходимо очистить воздух или запечатать лазерную систему.

2. Система водяного охлаждения

Требуется чистая вода. Фильтрация должна быть добавлена в систему водяного охлаждения. Регулярно проверяйте качество воды, немедленно меняйте воду или фильтрайте воду при обнаружении примесей.

Мы требуем, чтобы поток охлаждающей воды был 4-6 л/мин. Слишком высокий поток воды может привести к нестабилизации лазерного пятна из-за его воздействия на кристалл. Слишком низкий поток воды может привести к ускоренному старению LD массивов или укороченному сроку службы DPL из-за недостаточного охлаждения.

N каждый DPL имеет оптимальную рабочую температуру охлаждающей воды, пожалуйста, установите температуру охладителя в пределах+2 °C оптимальной температуры, и точность контроля температуры воды должна быть в пределах+1 °C.

3. Источник питания

Если вы используете источник питания, оборудованный нашей компанией, пожалуйста, не подключайте и не отключайте DPL, когда источник питания находится в состоянии запуска; Если вы хотите использовать источник питания, сделанный другой компанией или вами, пожалуйста, свяжитесь с нашей компанией, чтобы подтвердить, может ли он быть использован.

4. После обнаружения защитных чехлов на двух выходных окнах DPL проверьте, есть ли пятна на двух концах стержня YAG, операция не может быть продолжена, если два конца стержня YAG не будут чистыми.

5. Закрепите модуль DPL на плоскости и соберите резонансную полость, разработанную пользователем.

6. Подключите водопроводные трубы чиллера к выходу воды/входу модуля DPL. (Выход воды и вход воды можно обменять.)

7. Подключите блок питания к модулю DPL (разъемы: Красный: +/черный: -).

8. Отрегулируйте резонансную полость в опциональном режиме пользователя.

9. Включите источник питания чиллера (проверьте, нет ли воды или нет адекватной воды в чиллере), поток воды должен быть выше 4л/мин; установите температуру воды по нужному значению. (Каждый модуль DPL имеет рекомендованную температуру воды.)

10. Проверьте выход воды/вход модуля DPL, чтобы убедиться, что Охлаждающая вода может течь плавно и без утечки воды, затем быстро Включите источник питания и отрегулируйте рабочий ток до не менее 5А, Из-за высокой влажности или большой разницы температуры внутри модуля и снаружи модуля может вызвать росы на внутренних компонентах, даже сделать их неисправными.

11. Увеличьте ток, но не выше 20А. Обычно рабочий ток составляет около 18А, когда выходная мощность составляет 50 Вт. Температура воды должна быть установлена при 19-23 °C.

12. Когда вы закончите использование этого продукта, быстро прекратите работу охладителя, чтобы предотвратить выпадение внутренних компонентов. Уменьшите ток до нуля или нажмите на срабатывающий выключатель лазерного источника питания, чтобы быстро уменьшить напряжение охладителя до нуля, затем можно продолжить другую работу.

13. Храните воду в холодильнике в чистоте. Для предотвращения старения или удушья водопроводных труб следует менять воду каждые 1-2 месяца. Чтобы предотвратить попадание примесей из удушающих труб, вы должны запечатать вход/выход воды на этом продукте, когда он не используется.

Раздел 6

Тревожная съемка

1. Выходная мощность ниже номинальной мощности

N Установите выходную мощность DPL на желаемое значение, когда температура воды равна оптимальной температуре (каждый модуль имеет оптимальную температуру-выходное значение мощности). Регулировать выходную мощность в длине волны диодные по 0,2-0.3nm/°C.

Проверьте, чистятся ли два конца стержня YAG и поверхности резонансной полости, очистите пятна или замените стержень YAG, улучшите рабочую среду.

Типичная производительность измеряется 170 мм длины полости и 20% выходной передачи, выходная мощность может быть изменена, в то время как длина полости или Выходная передача изменена.

2. Ненормальное рабочее напряжение

Увеличение рабочего напряжения, вероятно, потому, что сопротивление линии питания слишком велико, пожалуйста, замените его толстым проводом.

Уменьшение рабочего напряжения, вероятно, связано с поломкой LD, пожалуйста, свяжитесь с производителем как можно скорее.
