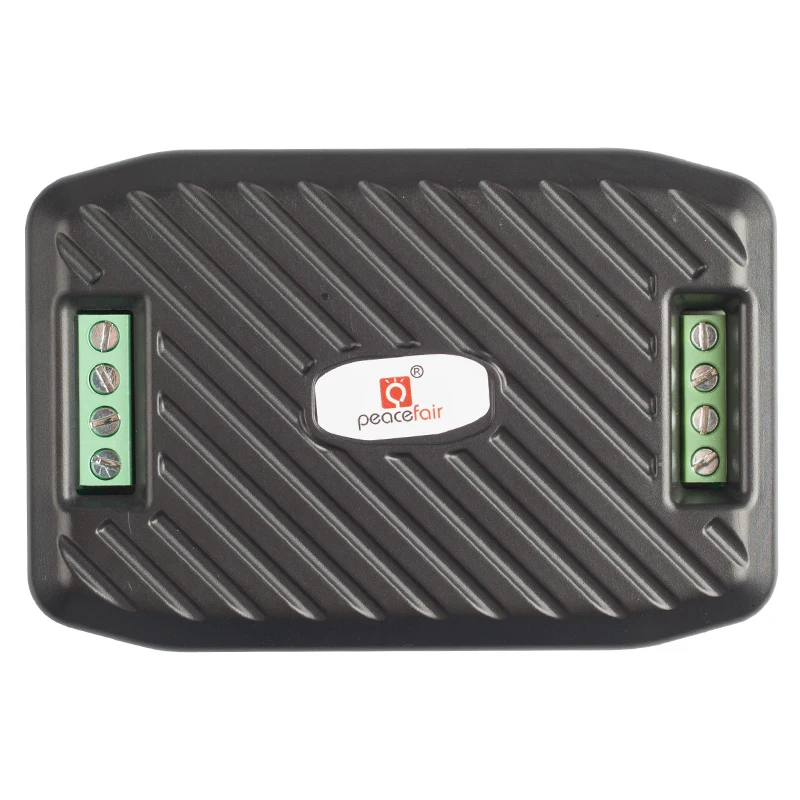

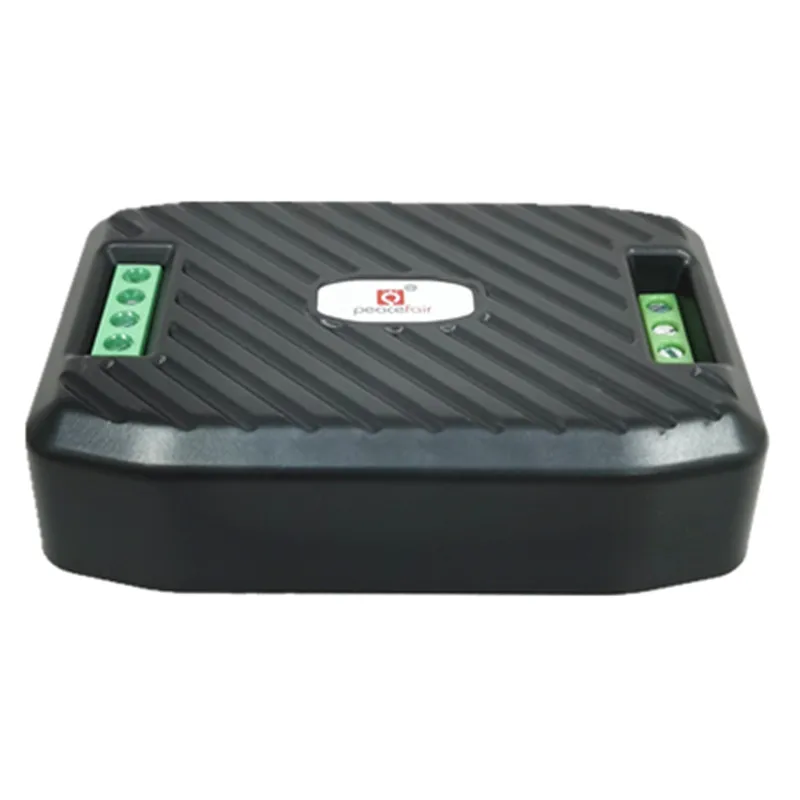

Peacefair PZEM-016 AC однофазный умный ваттметр RS485 Modbus Частотный фактор мощности

Этот модуль в основном используется дляИзмерение напряжения переменного тока, тока, активной мощности, частоты, коэффициента мощности и активной энергии,Модуль Без функции отображения, данные считываются через интерфейс RS485.

Мы предоставляем программное обеспечение для подключения его к ПК, все системы Win могут быть использованы. Если вы хотите подключить его к другим терминальным устройствам, таким как PLC,SCM и так далее, пожалуйста, подготовьте Подходящий кабель и напишите программу самостоятельно.

Нажмите на эту ссылку, чтобы загрузить программное обеспечение и руководство пользователя.

Ссылка:

Http://www.mediafire.com/file/dh4jezdiumq49i0/PZEM014%252C016-Master-English.zip/file

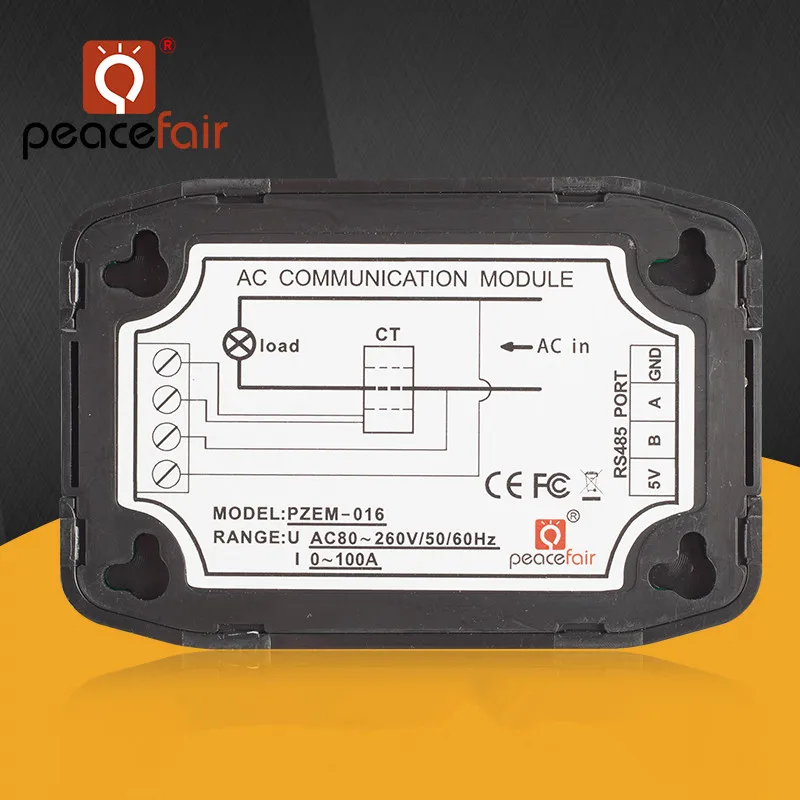

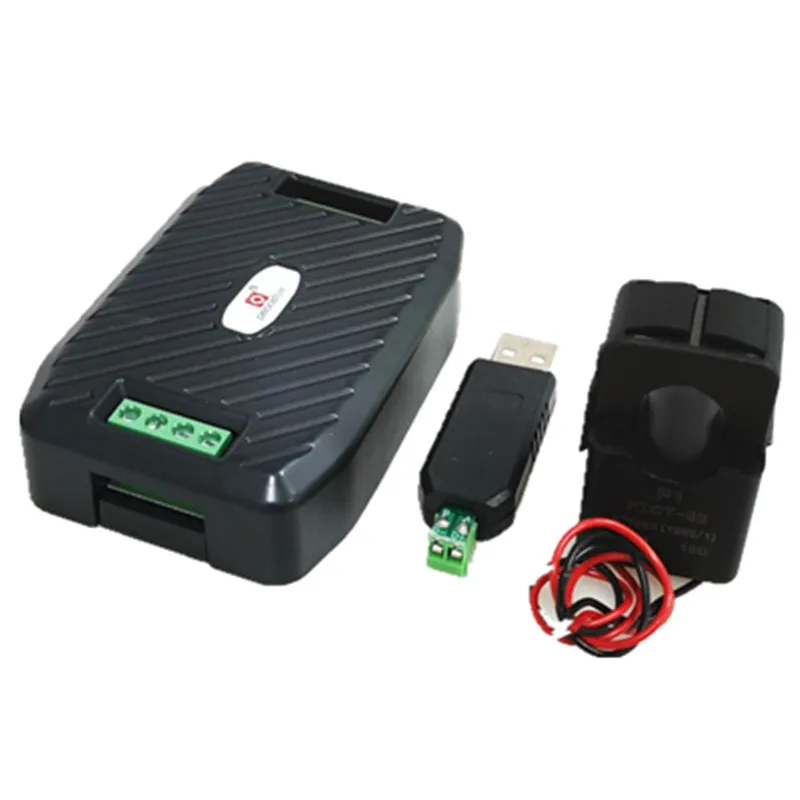

PZEM-016: диапазон измерения 100А (внешний трансформатор)С разъемом CT & USB кабель

1. Описание функции

1. Напряжение

1.1.1 Диапазон измерения: 80260 в

1.1.2 Разрешение: 0,1 в

1.1.3 Точность измерения: 0.5%

1,2 ток

1.2.1 Диапазон измерения: 0100A

1.2.2 пусковое Измерение тока: 0.02A

1.2.3 Разрешение: 0.001A

1.2.4 Точность измерения: 0.5%

1,3 активная мощность

1.3.1 Диапазон измерения: 023 кВт

1.3.2 мощность пускового измерения: 0,4 Вт

1.3.3 Разрешение: 0,1 Вт

1.3.4 Формат дисплея:

Когда данные 1000 Вт, они отображают один десятичный сигнал, например: 999,9 Вт

Когда данные ≥ 1000 Вт, они отображают только целое число, например: 1000 Вт

1.3.5 Точность измерения: 0.5%

1.4 коэффициента мощности

1.4.1 Диапазон измерения: 0.001.00

1.4.2 Разрешение: 0,01

1.4.3 Точность измерения: 1%

1,5 частота

1.5.1 Диапазон измерения: 45Hz65Hz

1.5.2 Разрешение: 0,1 Гц

1.5.3 Точность измерения: 0.5%

1,6 активная энергия

1.6.1 Диапазон измерения: 09999.99kWh

1.6.2 Разрешение: 1Wh

1.6.3 Точность измерения: 0.5%

1.6.4 Формат дисплея:

Когда данные 10kWh, блок дисплея Wh(1kWh = 1000Wh), например: 9999Wh

Когда данные ≥ 10kWh, дисплей блока kWh, такие как: 9999.99kWh

1.6.5 сброс энергии: Используйте программное обеспечение для сброса.

1,7 сигнал питания

Порог активной мощности может быть установлен, когда измеренная активная мощность превышает порог, она может сигнализировать

1.8 интерфейс связи

Интерфейс RS485

2 Другие инструкции

2.1 источник питания

Напряжение переменного тока предоставляет два изолированные выходы после через импульсный источник питания, один из способов-3,3 V обеспечивает измерительную систему, другой путь 5V обеспечивает до 485 линий связи и внешние схемы.

Мощность интерфейса связи 485 (+ 5 В), выходная мощность тока 100 мА

2,2 рабочая температура

-20'C ~ + 60'C
