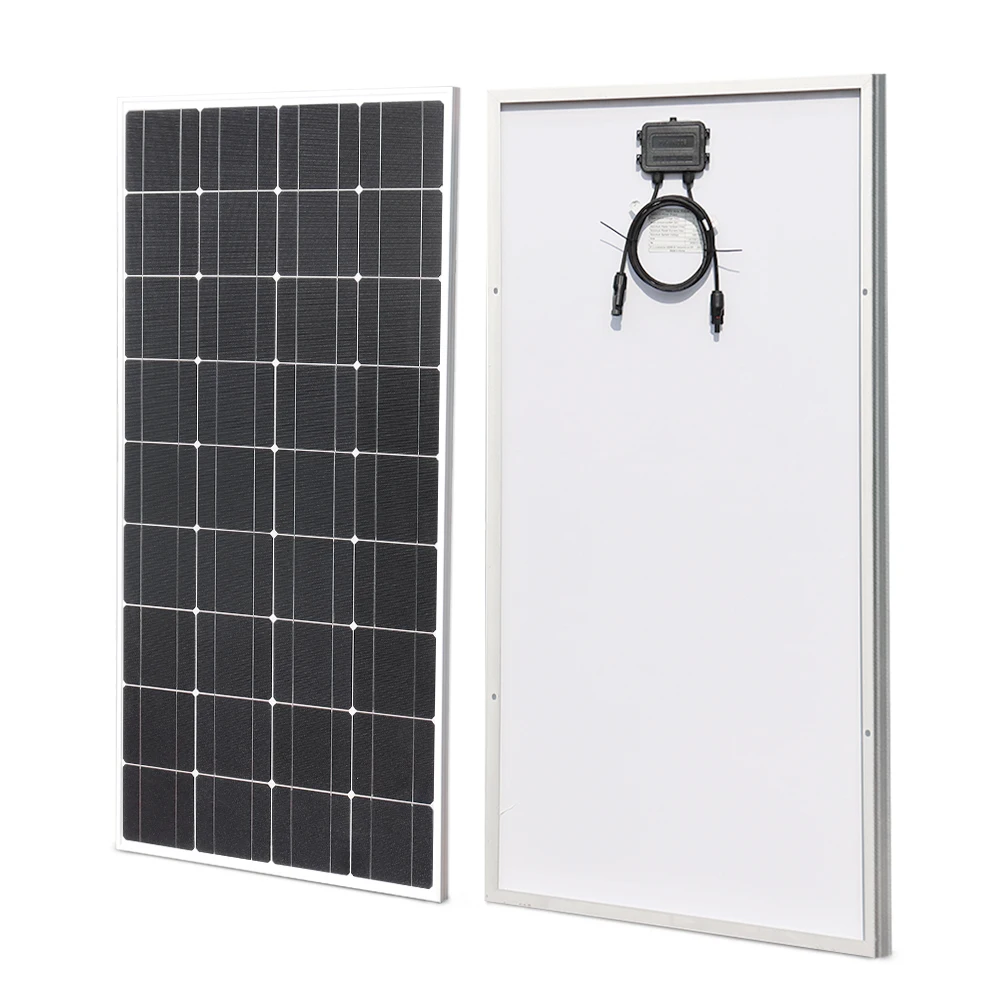

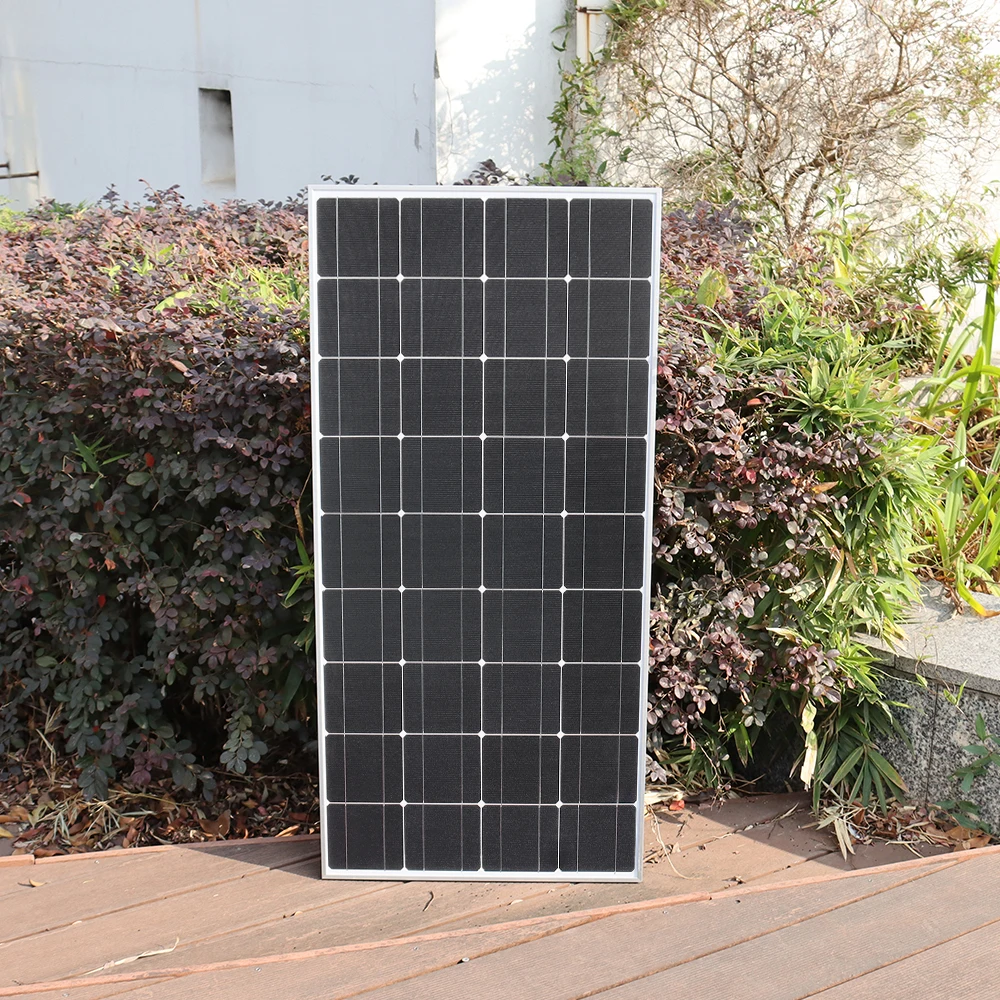

Модуль стеклянной солнечной панели 18 в 120 Вт монокристаллический элемент без

Модуль стеклянной солнечной панели 18 в 120 Вт монокристаллический элемент без

18 в 120 Вт стеклянная панель солнечных батарей модуль решетки монокристаллическая ячейка PV кабель connerter12v батарея домашнее зарядное устройство наружная зарядка

Может быть подключен к литиевым батареям или свинцово-кислотным батареям

Технические характеристики

Максимальная мощность (Pmax) 120 Вт

Допуск на выход ± 5%

Максимальное напряжение системы 700 В постоянного тока

Напряжение открытого замыкания (Voc) 21,6 в

Ток короткого замыкания (Isc) 7 A

Максимальное напряжение питания (Vmp) 18 в

Максимальный ток мощности (Imp) 6.5A

Эффективность клеток 21%

Рабочая температура (NOCT) 45 ± 2 ℃

Диапазон температур-40 ℃ ~ + 80 ℃

Количество ячеек 36 шт.

Вес 5600 г

Размеры45,67*20,87*0,98 дюймов

Тип стеклянной панели

Солнечная батарея 125*125 мм монокристаллический кремний

Стандартные условия испытаний: lrradiance 1000 Вт/м ^ 2, температура 25 ℃, AM = 1,5

Упаковочный лист

1. 1 шт стеклянная солнечная панель

Особенности:

A. Если вам нравится с высокой пропускной способностью панель солнечной батареи из монокристаллического кремния клетки, эффективности производства электроэнергии составляет около 1,2 раз больше, чем у обычных поликристаллического кремния, и общая площадь меньше на одной и той же мощности.

B. Поверхность из закаленного стекла обладает высокой светильник с высоким коэффициентом пропускания, повышает эффективности производства электроэнергии, и имеет более длительный срок службы.

C. Он обладает высокой светильник с высоким коэффициентом пропускания, безопасный и надежный, не боится высокой температуры, нет опасности горения или взрыву.

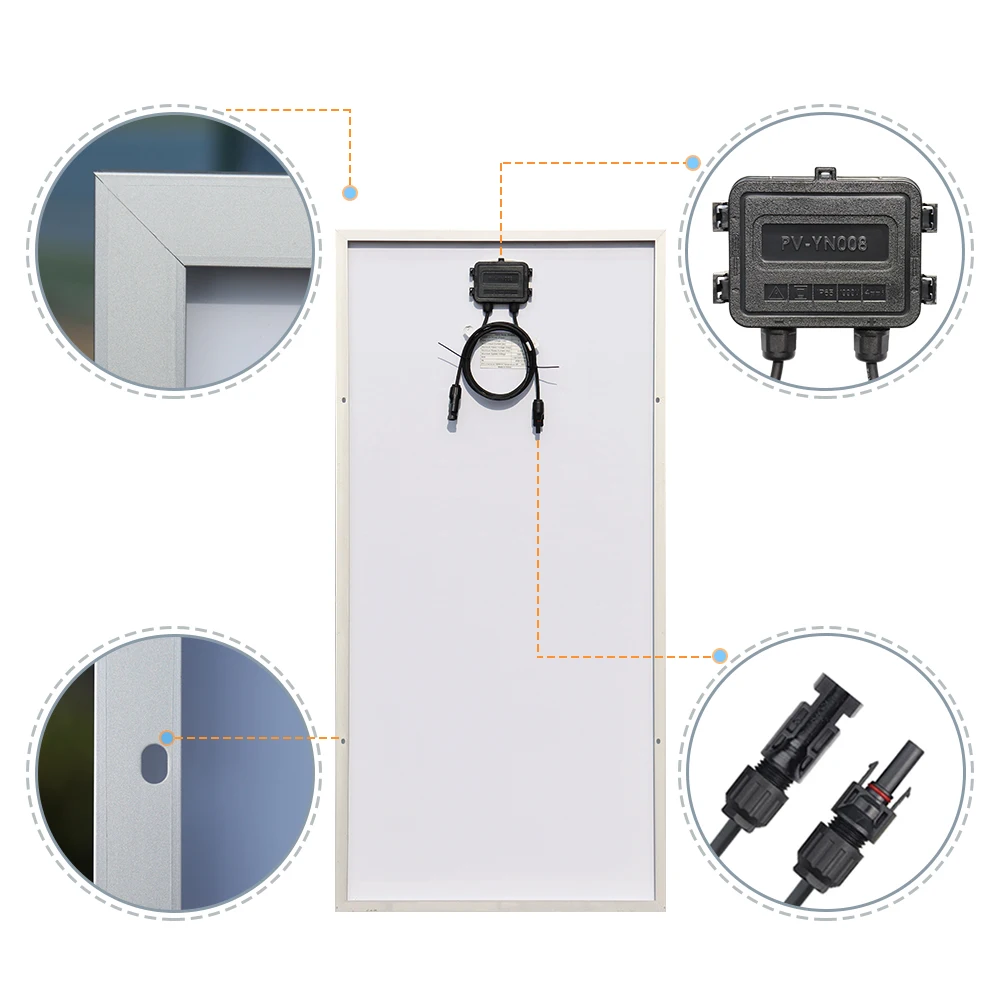

D. Распределительная коробка имеет водонепроницаемую конструкцию IP67, содержит байпасный диод, и цепь принимает защиту от перезаряда и обратного тока.

E. Используйте специальный фотоэлектрический кабель и разъем MC4, уличное использование является безопасным, водонепроницаемым, высокотемпературным и погодным, разъем MC4 прост в использовании, подключи и работай.

F. Этот продукт является солнечным модулем. Рекомендуется использовать с контроллерами и батареями. Его можно использовать в различных сценариях, таких как домашние хозяйства, кемпинг, RVs, яхты, уличные фонари и солнечные электростанции.

Примечания для использования

A. Этот продукт не должен соприкасаться с сильно коррозионными веществами.

B. Строго запрещено изменять, разбирать, сбрасывать и ударять по распределительной коробке и изделиям самостоятельно, Избегайте попадания на поверхность и царапин поверхности твердыми предметами во время использования.

C. Большое количество царапин или грязи на поверхности солнечной панели может привести к неэффективности модуля солнечной батареи, и в тяжелых случаях может привести к выгоранию.

D. Подходящий диапазон температуры окружающей среды этого продукта: -20 ° C-80 ° C, пожалуйста, не превышайте этот диапазон.

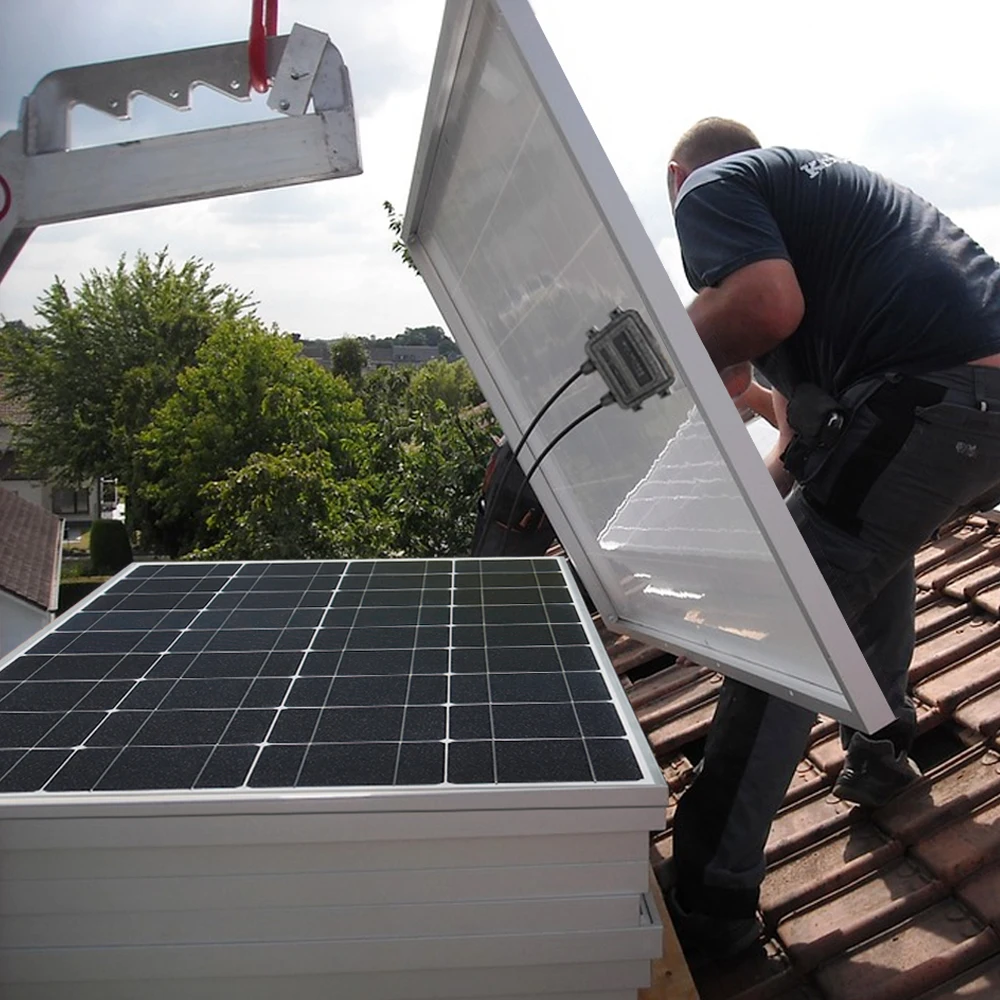

Е. Солнечная панель должна быть установлена в области с хорошим солнечным светом и без тени. Долгосрочная работа модуля солнечной батареи на солнце с тенью может иметь риск горения.

F. Запрещено соединять положительные и отрицательные полюсы продукта вместе, и запрещено помещать продукт в воду или огонь, в противном случае это повредит продукт.

G. Общая мощность фотоэлектрического модуля должна быть меньше номинальной мощности контроллера (номинальное напряжение × номинальный ток). Строго запрещено перегружать контроллер.

H. Общее напряжение фотоэлектрического модуля, подключенного к контроллеру, должно быть в пределах диапазона входного напряжения фотоэлектрического контроллера.

I. Инвертор может быть подключен только к батарее, а не непосредственно к контроллеру.

Внимание

Этот продукт мы создали склад в Испании, когда вы его покупаете, если вы находитесь в ЕС, мы отправим в вашу страну, что вам не нужно рассматривать таможенное оформление и пошлины, и это будет быстрая доставка.

Однако,

Почтовый индекс в Испании начинается с 07,35, 38, 51, 52.

Почтовый индекс во Франции 20001-20999,97100-97699,98400-98899.

Почтовый индекс в Италии, который начинается с 22,23,47,69. Почтовый индекс в Дании 100-999,3900-3999.

Почтовый индекс в Португалии 9000-9900. Монт Атос в Греции.

Почтовый индекс в Финляндии 2200-2299

Выше зоны для местной транспортной компании, они являются отдаленной областью. Доставка из Испании в вышеуказанную зону не осуществляется. Таким образом, мы отправим товар из Китая в вышеуказанную зону. Иногда потребуется оплатить дополнительную плату за удаленную зону. Надеюсь, вы понимаете.

Автономная солнечная система использует r ручное использование внимание

Используйте Внимание

1. Пожалуйста, установите солнечную панель в пасмурные дни. При установке в сильный светильник, обратите внимание на защиту от электрического удара.

2. Обычно красный цвет является положительным электродом, а черный цвет-отрицательным электродом. Положительные и отрицательные электроды должны быть установлены правильно. Не подключайте непосредственно к положительным и отрицательным полюсам солнечной панели, чтобы избежать короткого замыкания.

3. Не царапайте и не нажимайте на панель солнечных батарей во время установки и использования. Проверьте заранее, нормальный ли контроллер, аккумулятор, инвертор и другие аксессуары.

Процесс установки

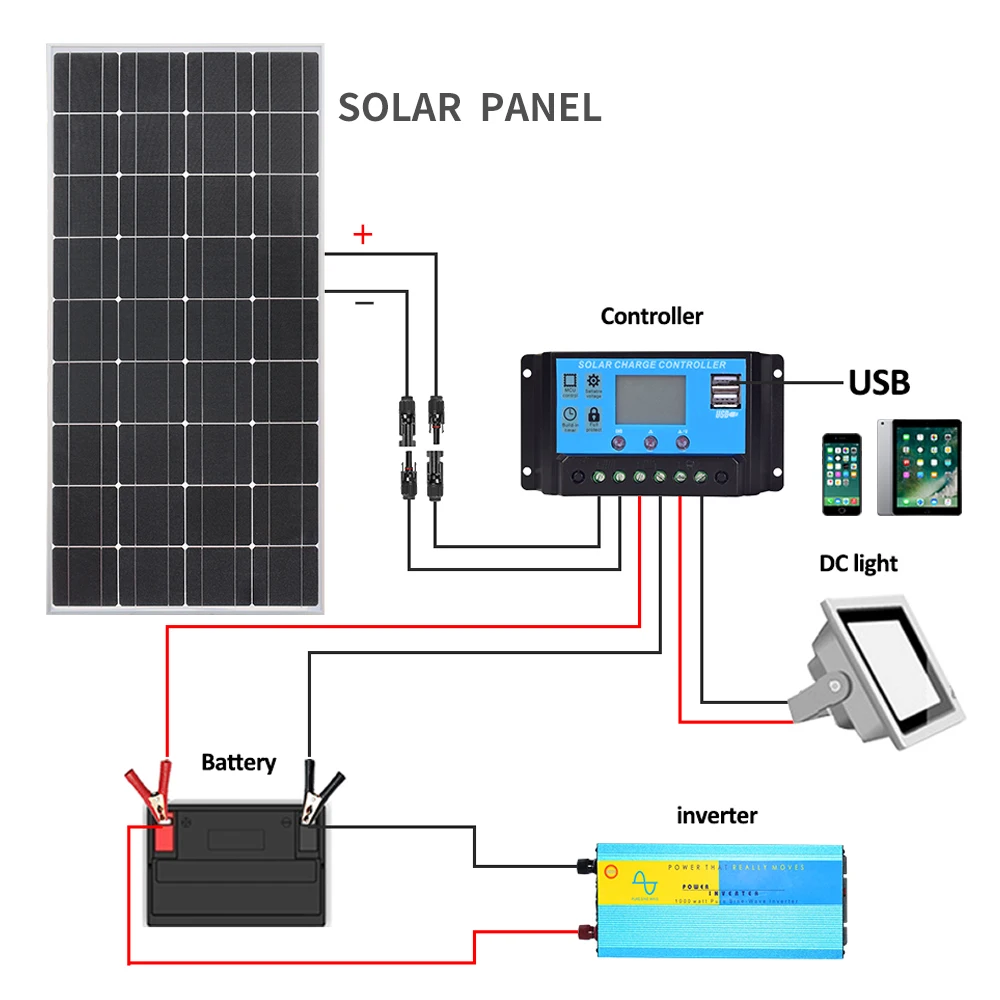

1. Сначала Подключите аккумулятор к контроллеру, чтобы активировать контроллер. Дисплей Отсутствует, если к контроллеру подключена только солнечная панель.

2. Затем подключите солнечные панели, пожалуйста, установите солнечные модули в солнечную и бестеневую область. При использовании системы 12 в Настройка батарей 12 В и солнечных панелей 16 В/18 в, поэтому несколько солнечных панелей должны быть подключены параллельно. При использовании 24V системы, настройка 24V батареи и 32V/36V солнечных панелей, таким образом, каждые 2 солнечные батареи должны быть подключены в серии, затем подключите все пары параллельно. И так далее. Параллельно требуется одинаковое напряжение, особенно серия требует одинакового тока. Схематические схемы параллельного и серийного подключения солнечных панелей являются следующими (То же самое относится к батареям):

3. Затем подключите инвертор к батарее и, наконец, Подключите нагрузку к инвертору. Низкомощная нагрузка постоянного тока может быть непосредственно подключена к контроллеру, и нагрузка переменного тока должна быть подключена к инвертору. Сначала Подключите провод инвертора к положительным и отрицательным полюсам инвертора и затяните их, а затем подключите другой конец провода к положительным и отрицательным полюсам аккумулятора. Это нормально, если есть небольшая искра. Затем подключите нагрузку к инвертору и включите инверторный переключатель для запуска нагрузки. Не подключайте инвертор к контроллеру, чтобы избежать повреждений.
