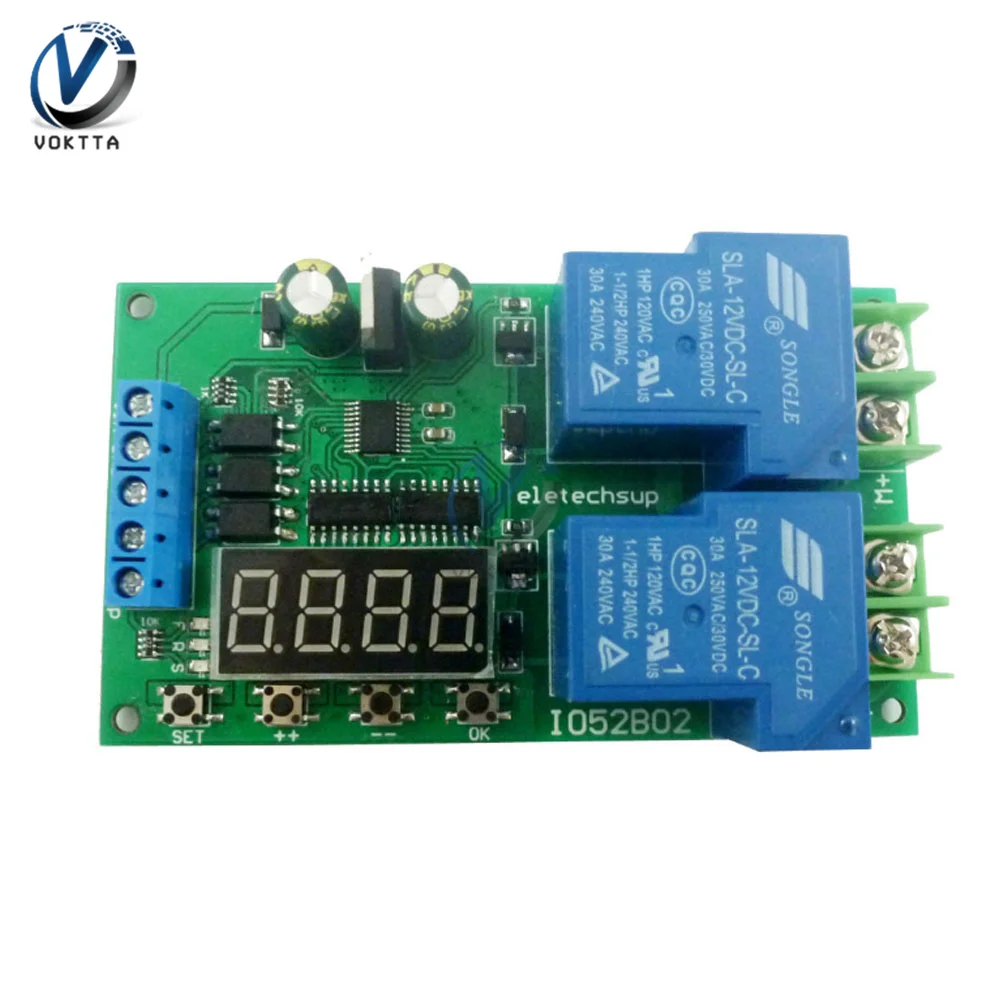

Многофункциональная Рабочая плата реле управления 12 В 30 А модуль переключателя

12 В 30A многофункциональный двигатель постоянного тока переменного тока управление Лер релейная плата вперед Обратный контроль Автоматическая задержка цикл старт стоп переключатель модуль

Особенности:

1: Есть три входных порта управления: переднее управление (FWD), обратное управление (REV) и стоп-управление (stop)

2: Есть три индикатора: передний индикатор (F светодиодный), обратный индикатор (R светодиодный), стоп-индикатор (S светодиодный).

3: Есть два входных режима триггера, низкий импульсный режим триггера и низкоуровневый Режим триггера

4: 6 функциональных режимов

5: схема проводки, простая и легко понять,

Особенности продукта:

1 Рабочее напряжение: 12 В постоянного тока

2. Рабочий ток: (нормальный режим) Ток в режиме ожидания 22ма, рабочий ток 109ма;

(Энергосберегающий режим) Ток в режиме ожидания 7ма, рабочий ток 76ма.

3. Есть три порта управления входом: переднее управление, обратное управление и управление остановкой.

4 двух входных режима триггера, низкий импульсный режим триггера и низкоуровневый Режим триггера

5) Время задержки: 0,1-999,9 секунд, 1-9999 секунд, 1-9999 минут.

6 количество циклов: без цикла, 2-99 циклов, всегда цикл.

7 три индикатора: передний индикатор, обратный индикатор, стоп-индикатор.

7 6 функциональных режимов.

8 Реле тока нагрузки: 30A 250VAC/30VDC

7 Размер: 97,5*56*24 мм

8 Вес: 87 грамм

Это 30A Многофункциональный DC/AC двигатель вперед и назад контроллер. Существует несколько методов управления, и многие функции управления могут быть получены через разумные настройки.

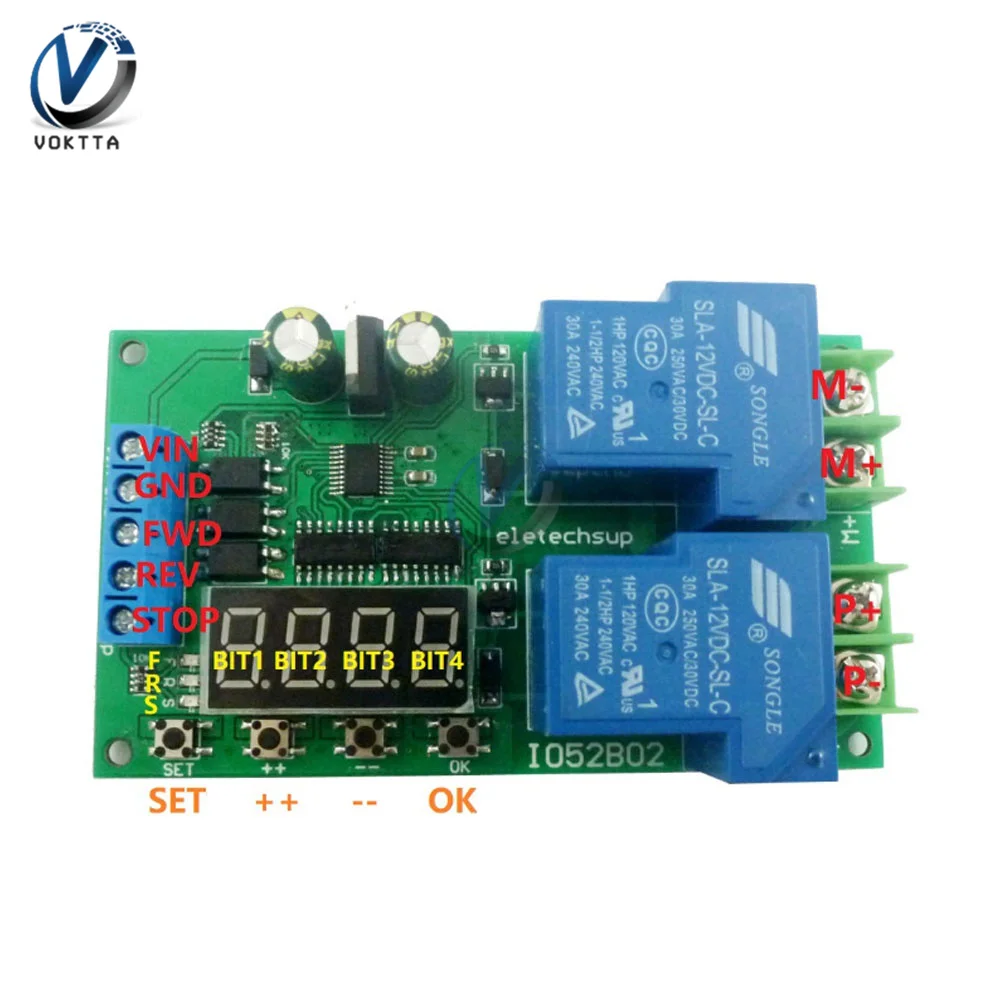

Порт:

VIN: положительный источник питания, 12 В постоянного тока

GND: отрицательный полюс источника питания

FWD: Управление входом переднего вращения (часть функционального режима недействительна)

REV: управление обратным входом (часть функционального режима недействительна)

Стоп: управление входом стоп (часть функционального режима недопустима)

М +: положительный двигатель

M-: Мотор отрицательный

P +: положительный Полюс источника питания двигателя

P-: отрицательный Полюс источника питания двигателя

Способ подключения: картинка 2

1 рабочий источник питания 12 В постоянного тока. Двигатель DC1-110V двигателя постоянного тока или 85-265 В переменного тока.

Вопрос и ответ:

В1: почему цифровой светильник не включается после включения?

A1: это связано с установкой режима энергосбережения, нажмите и удерживайте кнопку OK в течение 5 секунд, чтобы выйти из энергосберегающего режима

В2: почему двигатель не работает после подключения двигателя к порту M +/ M?

A2: рабочий источник питания платы и источник питания двигателя являются независимыми. Вы должны поставить питание на двигатель отдельно. Порт источника питания-порт P +/P. Рекомендуется, чтобы рабочий источник питания и источник питания двигателя использовали два независимых источника питания.

В3 почему параметры не изменяются после того, как я установил параметры и сохранил их?

A3 после установки параметров, обязательно включите.

Метод запуска:

1 низкий импульсный триггер (запуск действия на падающих краях)

2. Спусковой механизм низкого уровня (начало действия после окончания низкого уровня (восходящий край)

Время:

T1: время вращения вперед

T2: время разворота

T3: время остановки

Время единица измерения-сантиметр 0,1, во-вторых, 1, во-вторых, может составить 1 минуту

Действие реле:

Вращение двигателя вперед: реле 1 закрыто, реле 2 отключено, и индикатор F мигает.

Обратное вращение двигателя: реле 1 отключено, реле 2 закрыто, и индикатор R мигает.

Остановки двигателя: реле 1 выключено, реле 2 выключено, и индикатор S мигает.

Заводские настройки:

Нажмите кнопку «+» и кнопку «--» одновременно в течение 5 секунд

Энергосберегающие настройки:

Нажмите и удерживайте кнопку OK в течение 5 секунд, чтобы войти в энергосберегающий режим, и нажмите кнопку OK снова в течение 5 секунд, чтобы выйти из энергосберегающего режима. Энергосбережение только для выключения цифровой трубки и светодиодный индикатор, и другие функции являются нормальными.

Режим работы:

F-01

После включения Двигатель вращается вперед в течение времени T1; Затем двигатель останавливается в течение времени T3; Затем двигатель возвращается в течение времени T2; Этот цикл повторяется раз Nx. Когда срабатывает стоп-порт, двигатель немедленно прекращает работу. (Недопустимы порты FWD и REV)

F-02

Эта функция является вариантом F-01. Когда F-01 включен, он работает напрямую, в то время как для F-02, FWD триггер начинает цикл от прямого вращения, и REV триггеров для цикла от обратного вращения.

F-11 (триггер вперед и назад 1)

Триггер порта FWD, и двигатель будет вращаться вперед в течение времени T1 и автоматически останавливаться (для защиты двигателя, в течение периода задержки, триггер порта REV для остановки времени T3 и обратного хода и запуска порта FWD для пересинхронизации T1).

Триггер порта REV, двигатель возвращается в течение времени T2, и автоматически останавливается (для того, чтобы защитить двигатель, в период задержки, триггер FWD порт, чтобы остановить вперед вращение после T3 времени, И активируйте порт REV для повторной синхронизации T2).

Запускает стоп-порт, и двигатель немедленно остановится, независимо от того, вращается ли двигатель вперед или назад.

F-12 (триггер вперед и назад 2)

Триггер порта FWD, двигатель будет вращаться вперед в течение времени T1 и автоматически останавливаться (в период задержки, запуск других портов является недействительным, за исключением запуска остановки).

Триггер порта REV, двигатель будет обращать вспять в течение времени T2 и автоматически останавливаться (в течение периода задержки, запуск других портов является недействительным, за исключением запуска остановки).

Запускает стоп-порт, и двигатель немедленно остановится, независимо от того, вращается ли двигатель вперед или назад.

F-21

Когда порт FWD низкий, Двигатель вращается вперед, после выхода порта FWD двигатель останавливается

Когда порт REV низкий, двигатель возвращается, и после выхода REV порт, двигатель останавливается

В этом режиме порты FWD и REV не могут быть подключены к низкому уровню одновременно, и стоп-порт недействителен.

F-22

Когда порт FWD низкий, Двигатель вращается вперед, после выхода порта FWD двигатель останавливается

Когда порт REV низкий, двигатель возвращается, и после выхода REV порт, двигатель останавливается

В этом режиме порты FWD и REV не могут быть подключены к низкому уровню одновременно. Если запорный порт срабатывает, двигатель немедленно остановится, независимо от того, вращается ли двигатель вперед или назад.

Параметры:

Есть три интерфейса: рабочий интерфейс, функциональное меню, меню параметров

Примечание: При входе в «Функциональное меню» или «меню параметров» модуль все еще работает нормально (обратный отсчет, запуск нормального действия), набор параметров будет эффективен после включения питания снова.

1. Включение и вход в рабочее состояние (рабочий интерфейс).

Если текущая функция F-01, то она будет работать вперед и назад напрямую, и цифровая трубка будет отображать обратный отсчет. После завершения операции отображается F-01.

Если текущая функция является другой функцией, такой как F-11. Затем цифровая трубка отображает F-11. После запуска цифровая трубка отображает обратный отсчет, и после завершения операции она отображает F-11.

Примечание: F светодиодный индикатор мигает для прямого обратного отсчета, R светодиодный индикатор мигает для обратного отсчета передачи и S светодиодный индикатор мигает при остановке

2. В бегущем состоянии нажмите клавишу SET, чтобы войти в «Функциональное меню» (как показано выше). Рис. 5

3. Нажмите клавишу SET в разделе «Функциональное меню», чтобы войти в «меню параметров». (Как показано выше) изображение 6

В меню параметров нажмите клавишу SET, чтобы выбрать параметры от 1 до 9 и используйте клавиши «+ +» и «--» для установки параметров. Нажмите кнопку OK, чтобы сохранить текущие настройки и вернуться в предыдущее меню (функциональное меню)

Инструкция:

1 единица времени таймера T1 T2 T3-0,1 во-вторых/секундный (минутный), таким образом, диапазон времени из T1 T2 T3 является 0,1-999,9 секунд, 1-9999 секунд, 1-9999 минут

2 количество циклов относится к количеству раз, когда цикл выполняется один раз (Nx = 0 означает цикл навсегда, Nx = 1 означает отсутствие цикла). Таким образом, вы можете установить количество циклов: 1-99 раз или цикл навсегда.

3 в F-21, функция F-22, Nx = 1 параметр не может быть изменен

Упаковка включает:

1 * 30A Многофункциональный AC/DC мотор Реверсивный контроллер
