Бесщеточный серводвигатель 24 В постоянного тока Поддержка прямого и обратного

Бесщеточный серводвигатель 24 В постоянного тока Поддержка прямого и обратного

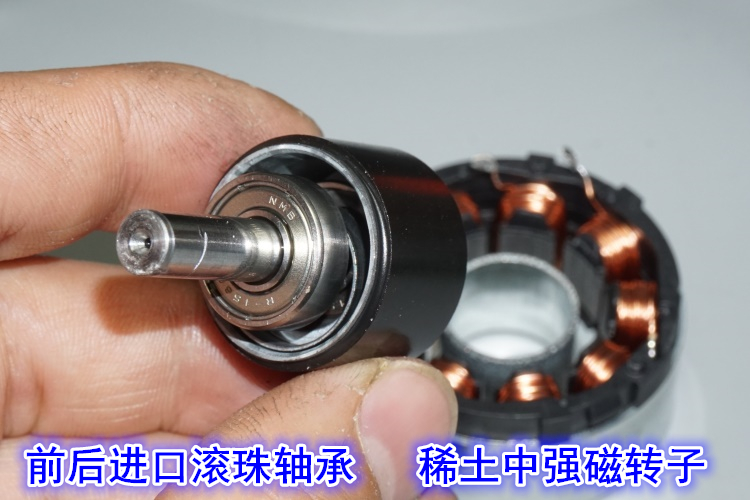

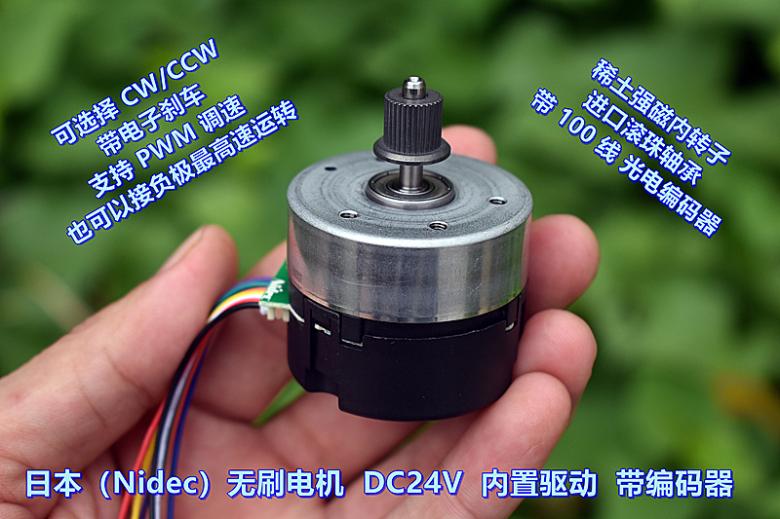

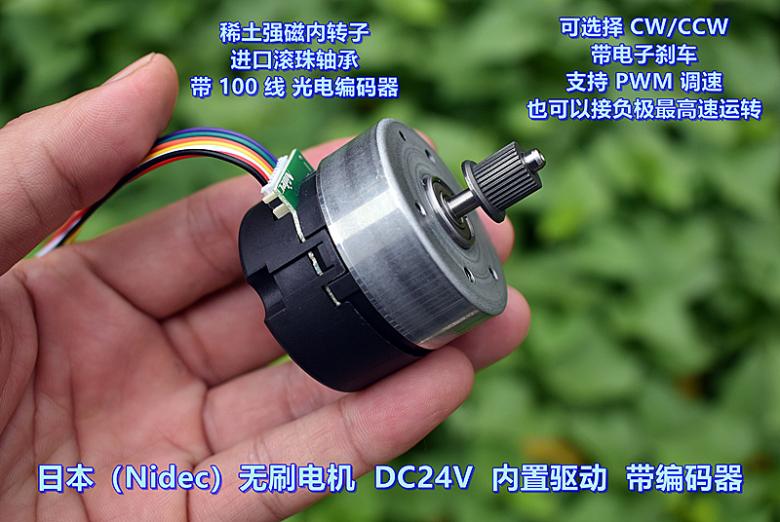

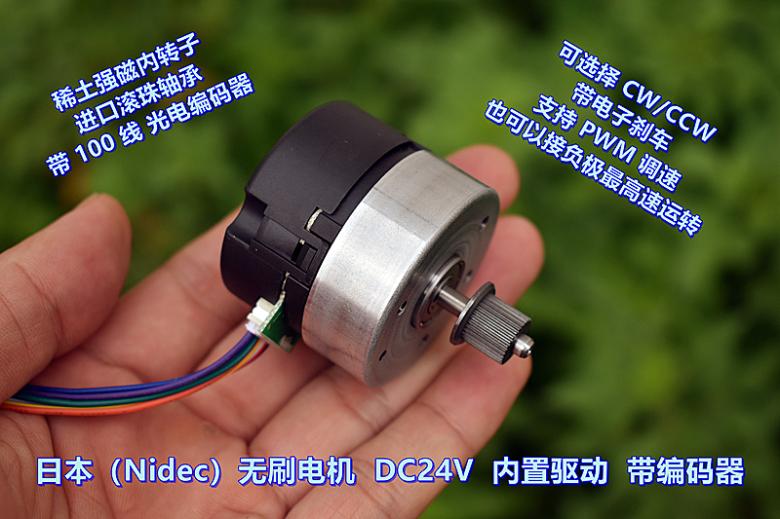

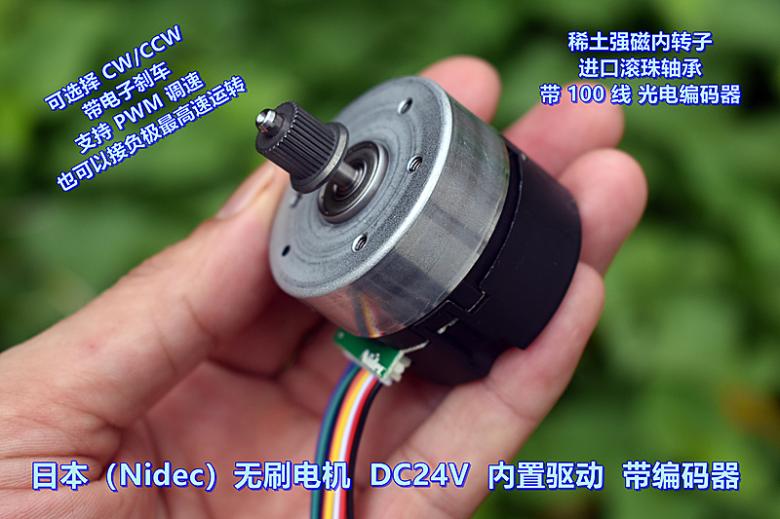

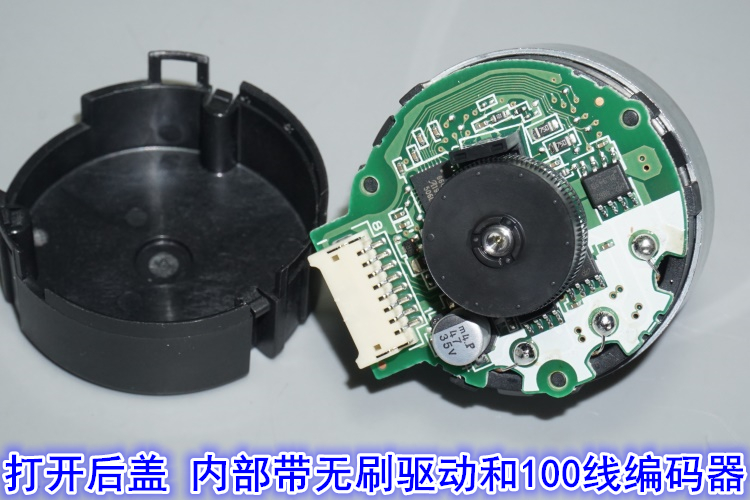

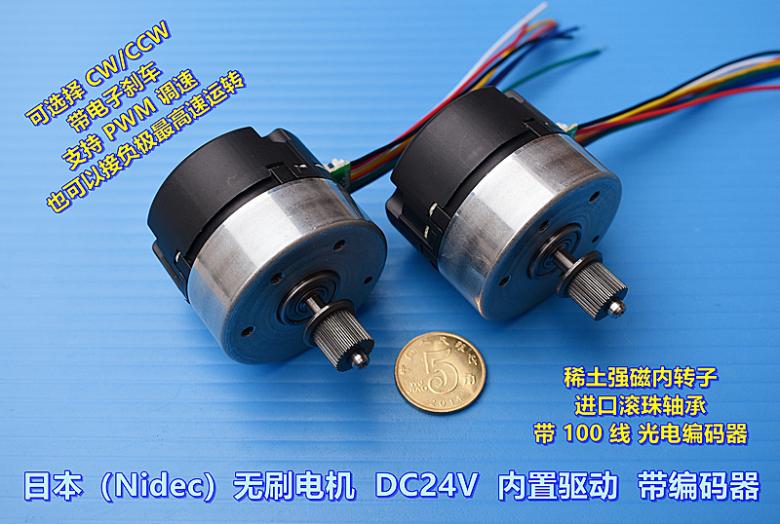

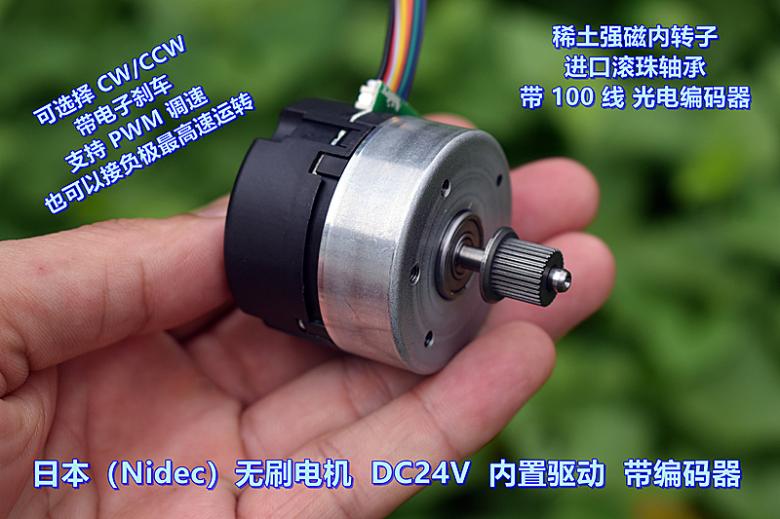

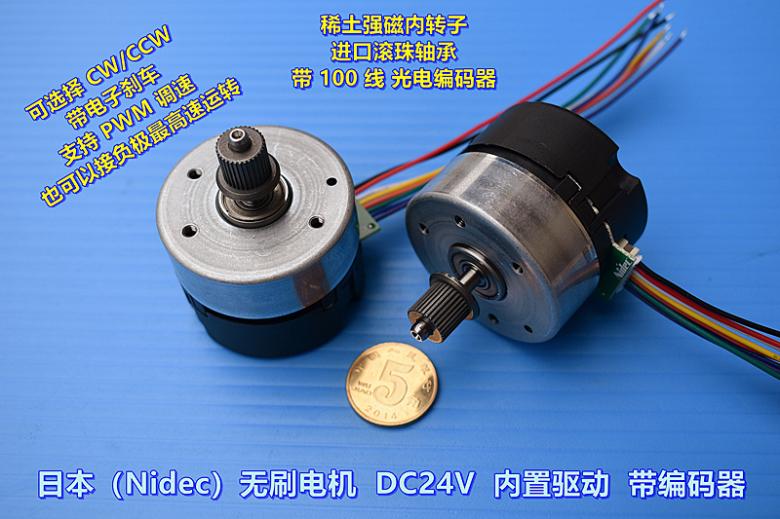

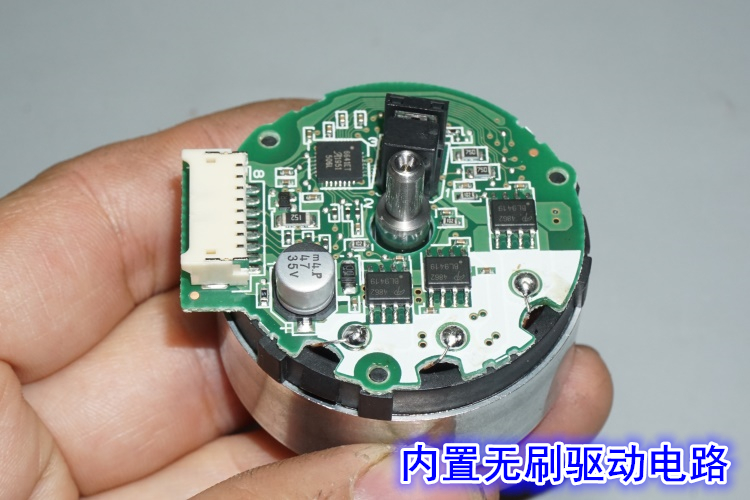

Япония (Nidec) бесщеточный двигатель имеет встроенную водительскую плату, которая может поддерживать регулирование скорости сигнала ШИМ (регулирование скорости рабочего цикла), или ШИМ может быть подключен к GND параллельно, И двигатель будет работать с самой высокой скоростью, поэтому используется только один набор двигателей постоянного тока, он может работать нормально, Очень удобен в использовании, и есть электронное стоп-сигнал на приводной доске, который может поддерживать вперед и назад вариантов вращения и мотора также имеет 100 он-лайн фотоэлектрический кодировщик, это довольно миниатюрный бесщеточный серводвигатель. Хороший бесщеточный микро-двигатель.

Двигатель не проводной. Поскольку количество моторов невелико, мы не можем настроить проводку. Мы можем найти только готовый провод дома, чтобы соответствовать этому двигателю, поэтому цвет провода не может быть использован в качестве основы для определения проводки. Пожалуйста, внимательно исправьте это. Определение линии заключается в включении питания и тестировании машины. Строго запрещено подключать положительные и отрицательные полюсы бесщеточного двигателя к неправильной стороне. Если он подключен неправильно, плата привода будет сожжена.

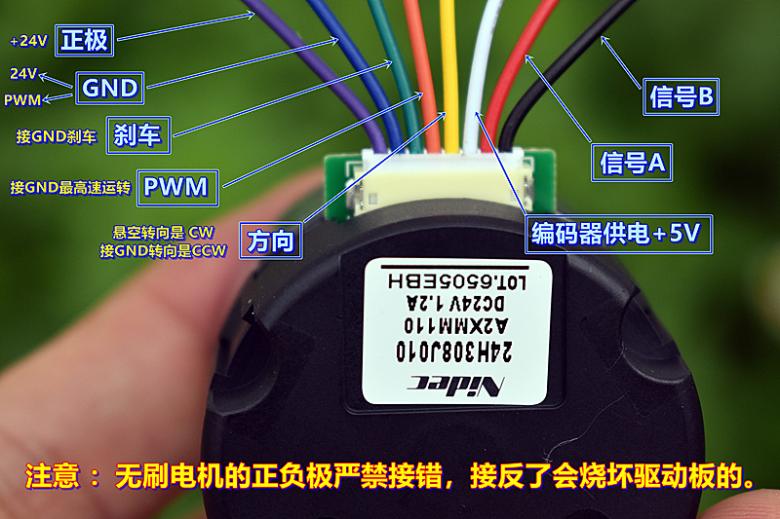

1. Фиолетовый провод: положительный источник питания (+ 24 В)

2. Синий провод: GND (ШИМ и общий GND 24 В и 5 В)

3. Синий провод: тормозной провод, подключите к GND для торможения и отпустите его в воздух.

4. Оранжевая красная линия: PWM сигнал, который может быть подключен к GND для работы с самой высокой скоростью.

5. Желтая линия: направление, при подключении к GND, направление-CCW, а плавающее направление-CW.

6. Белый провод: + 5 В (питание энкодера, если вы не используете энкодер, вы не можете подключить его)

7. Красная линия: выходной сигнал A.

8. Черная линия: выходной сигнал B.

Если вам нужен только двигатель, чтобы работать с самой высокой скоростью, подключите фиолетовый провод к положительному полюсу, а синий провод и оранжевый провод к отрицательному полюсу, и двигатель может работать. Бесщеточный двигатель имеет строгие требования к источнику питания. Лучше всего использовать аккумулятор или Регулируемый импульсный источник питания. Для предотвращения переходного всплеска источника питания от повреждения платы привода, также рекомендуется Переключить направление вращения, когда двигатель находится на низкой скорости или в режиме ожидания, И старайтесь не переключаться между вращением вперед и назад, когда двигатель находится на высокой скорости.

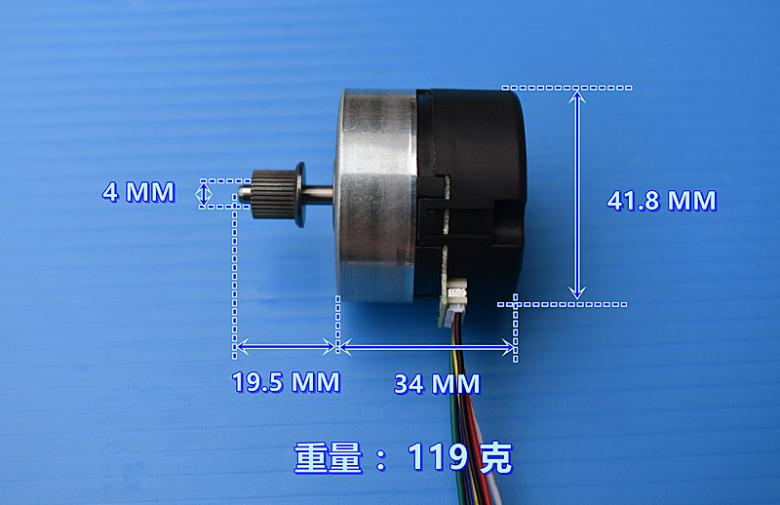

Вес двигателя: 119 граммов

В следующих фактических измерениях используется PWM сигнал для проверки скорости двигателя,

Этот двигатель по-прежнему имеет требования к частоте импульса PWM сигнала, лучше всего 2000-10000 Гц, а затем рабочий цикл может быть использован для контроля скорости двигателя. (Рабочий цикл от 0% до 90%)

90% 582 Передача 14 мА

80% от 1056 до 23 мА

70% от 1770 до 31 мА

60% от 2380 до 38 мА

50% от 2970 до 45 мА

40% от 3570 до 52 мА

30% от 4166 до 59 мА

20% 4800 об/мин 64 мА

10% от 5400 до 72 мА

0% 6000 перевод 81 мА

Самое главное в бесщеточном двигателе-это обратить внимание на положительные и отрицательные полюсы. Строго запрещено подключаться неправильно. Есть другие провода, а также будьте осторожны, чтобы не трогать терминал + 24 В. Пожалуйста, внимательно проверьте последовательность проводов, а затем включите и протестируйте устройство. Плата драйвера сгорела.
