Характеристики

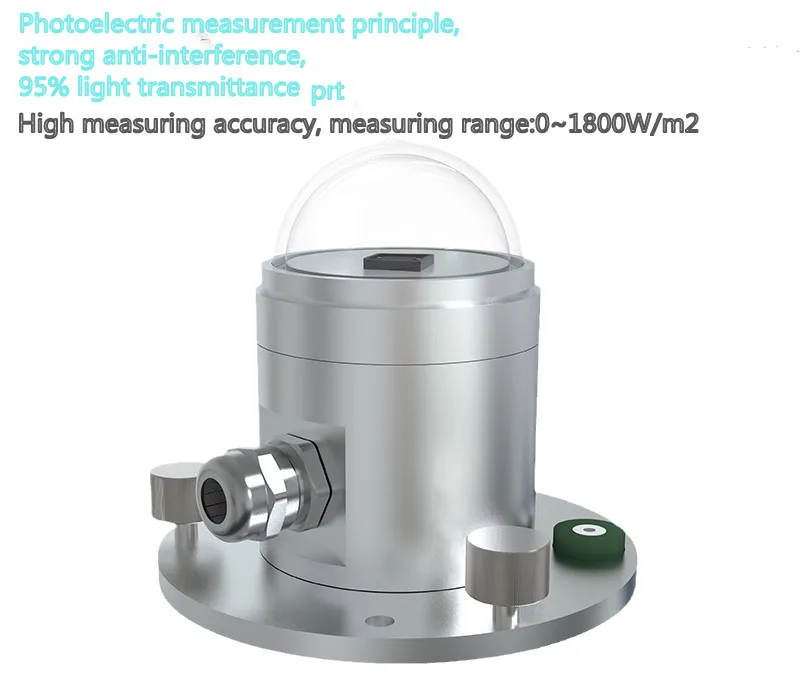

Датчик солнечного излучения 0-5 В/0-10 В/4-20 мА/RS485 датчик облучения передатчик
История изменения цены
*Текущая стоимость 17 653,09 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Aug-18-2025 | 22419.59 руб. | 22867.38 руб. | 22643 руб. |
| Jul-18-2025 | 18183.40 руб. | 18547.4 руб. | 18365 руб. |
| Jun-18-2025 | 22066.52 руб. | 22507.71 руб. | 22286.5 руб. |
| May-18-2025 | 21890.78 руб. | 22328.1 руб. | 22109 руб. |
| Apr-18-2025 | 17476.44 руб. | 17826.1 руб. | 17651 руб. |
| Mar-18-2025 | 21537.71 руб. | 21968.74 руб. | 21752.5 руб. |
| Feb-18-2025 | 21360.86 руб. | 21787.17 руб. | 21573.5 руб. |
| Jan-18-2025 | 21184.12 руб. | 21608.94 руб. | 21396 руб. |
Описание товара
Аналоговый выход
Диапазон источника питания: 10 В ~ 30 В постоянного тока (выходное напряжение 0-10 В должно быть 24 В постоянного тока)
Выход: 4-20 мА, 0-5 В, 0-10 в
Максимальное энергопотребление
Выходной ток: 0,08 Вт
Выходное напряжение: 0,08 Вт
Рабочая влажность: 0% ~ 100% относительной влажности
Рабочая температура:-40 C ~ 60 C
Спектральный диапазон: 0,3 ~ 3 мкм
Диапазон измерения: 0 ~ 1800 Вт/м2
Разрешение: 1 Вт/м2
Время отклика <= 10 с
Нелинейный <+-2%
Годовая стабильность <+-2%
Косинус ответ <+-10%
Длина лески 60 см
Проводка
Цвет провода | Описание | |
Мощность | Коричневый | Источник питания (10 ~ 30 В постоянного тока) |
Черный | Мощность- | |
Связь | Синий | Сигнал + |
Зеленый | Сигнал- |
Формула расчета
3,1 метод расчета выходного сигнала токового типа
Например, диапазон составляет 0 ~ 1800 Вт/м2, выходная мощность 4 ~ 20 мА. Когда выходной сигнал составляет 12 мА, рассчитывается текущее значение солнечного излучения.
Диапазон солнечного излучения охватывает 1800 Вт/м2 и выражается сигналом тока 16 мА, 1800 Вт/м2/16 ма = 112,5 Вт/м2.
/МА, то есть ток 1 мА означает изменение солнечного излучения 112,5 Вт/м2, измеренное значение 12 мА-4 ма = 8 мА, 8 мА * 112,5 Вт/
M2/mA = 900 Вт/м2, текущее значение солнечного излучения составляет 900 Вт/м2.
Расчет преобразования выходного сигнала типа напряжения 3,2
Например, диапазон составляет 0 ~ 1800 Вт/м2, выход 0-10 В. Когда выходной сигнал составляет 5 В, рассчитывается текущее значение солнечного излучения. Солнце
Диапазон излучения составляет 1800 Вт/м2, выраженный сигналом напряжения 10 в, 1800 Вт/м2/10 В = 180 Вт/м2/В, то есть электричество
Давление 1 в означает изменение солнечного излучения 180 Вт/м2, измеренное значение 5 В-0 В = 5 В, 5 в * 180 Вт/м2/В = 900 Вт/м2, текущее солнце
Значение излучения составляет 900 Вт/м2.
Выход RS485
Диапазон источника питания: 10 В ~ 30 В постоянного тока
Выход: RS 485 (стандартный протокол Modbus-RTU)
Потребляемая мощность: 0,08 Вт
Рабочая влажность: 0% ~ 100% относительной влажности
Рабочая температура: -40 C ~ 60 C
Спектральный диапазон: 0,3 ~ 3 мкм
Диапазон измерения: 0 ~ 1800 Вт/м2
Разрешение: 1 Вт/м2
Время отклика: ≤ 10 с
Нелинейный: <± 2%
Годовая стабильность: ≤ ± 2%
Косинус: ≤ ± 10%
Длина лески: 60 см
Проводка
Цвет провода | Описание | |
Мощность | Коричневый | Источник питания (10 ~ 30 В постоянного тока) |
Черный | Мощность- | |
Связь | Желтый | 485 + |
Синий | 485- |

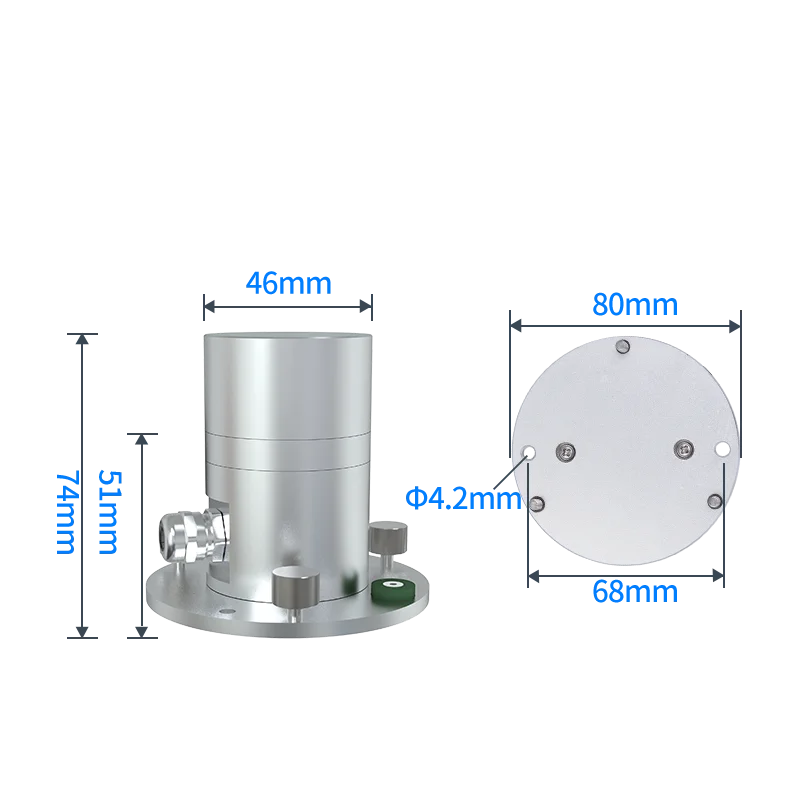

Способ установки
1. После завершения установки снимите защитную крышку
2. Убедитесь, что кронштейн установлен, а датчик излучения параллелен земле.
3. Закрепите датчик на монтажном кронштейне с помощью винта через монтажное отверстие на датчике.
4. Обратите внимание, что пылезащитный чехол не должен быть поврежден в процессе установки, чтобы не повлиять на точность измерений.
Способ установки
1. После завершения установки снимите защитную крышку
2. Убедитесь, что кронштейн установлен, а датчик излучения параллелен земле.
3. Закрепите датчик на монтажном кронштейне с помощью винта через монтажное отверстие на датчике.
4. Обратите внимание, что пылезащитный чехол не должен быть поврежден в процессе установки, чтобы не повлиять на точность измерений.
