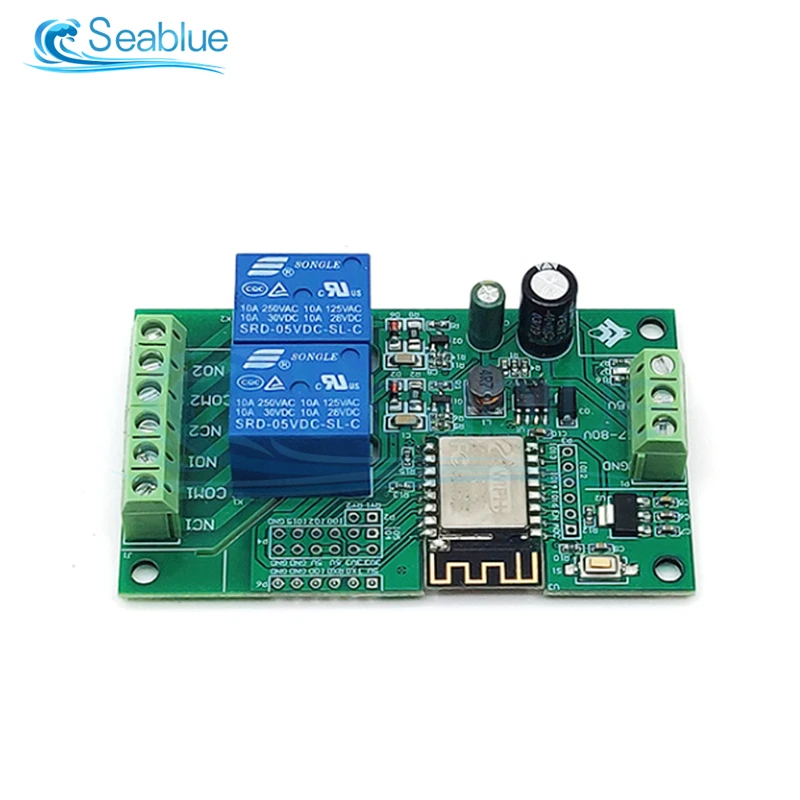

ESP8266 Wi-Fi двойной релейный модуль ESP-12F макетная плата пульт дистанционного

ESP8266 Wi-Fi двойной релейный модуль ESP-12F макетная плата пульт дистанционного

5 В/8 - 80 в источник питания ESP8266 WIFI двойной релейный модуль ESP 12F макетная плата

Особенности

1. Встроенный модуль Wi-Fi ESP-12F, большая емкость, 4 м байт вспышки;

2. Порт ввода-вывода и порт загрузки программы UART модуля Wi-Fi выведены наружу, что удобно для вторичной разработки;

3. Встроенный модуль Wi-Fi Кнопка сброса RST;

4. ESP-12F поддерживает использование инструментов разработки, таких как ECLIPSE/ARDUINO IDE, а также предоставляет инструменты разработки ARDUINO.

Справочная программа в среде развития;

5. Встроенные 2 реле 5 В, выходной сигнал переключателя, подходят для управления рабочим напряжением переменного тока

Нагрузка в пределах 250 В/30 В постоянного тока;

6. Встроенный индикатор питания, 1 программирусветодиодный и индикатор реле.

S

Горящий порт:

Esp8266 GND, RX, TX и 5V соответственно подключены к GND, TX, RX и 5V внешнего модуля последовательного порта TTL. IO0 необходимо подключить к GND при загрузке. После завершения загрузки отсоедините соединение между IO0 и GND;

Релейный выход:

NC: нормально закрытое, реле короткое-подключено к COM до его закрытия, и оно приостанавливается после его закрытия;

COM: публичный конец;

НЕТ: обычно открытый конец, реле приостанавливается до закрытия и после закрытия закорочено до COM.
