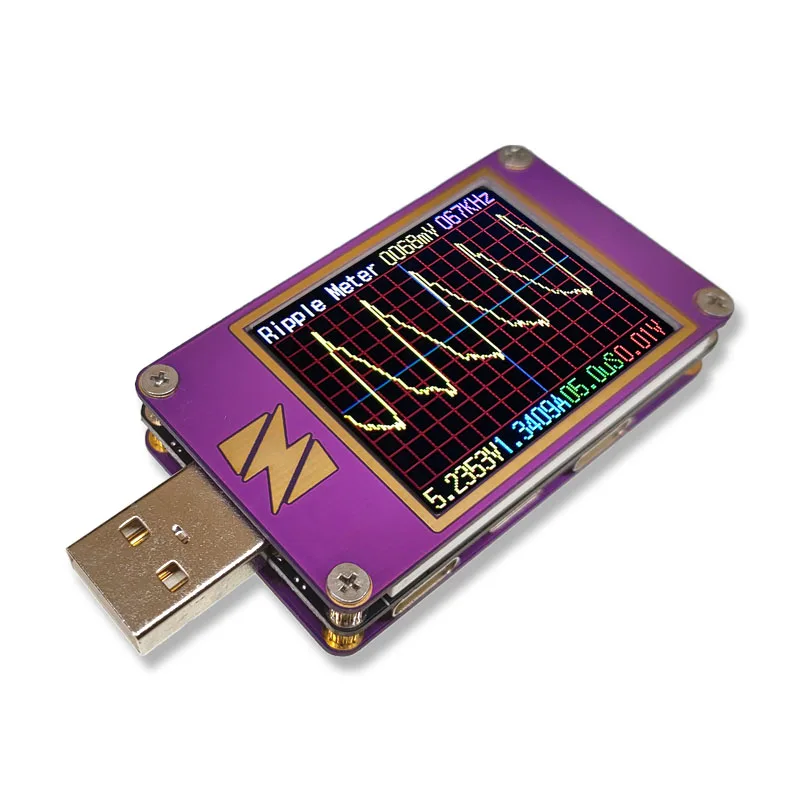

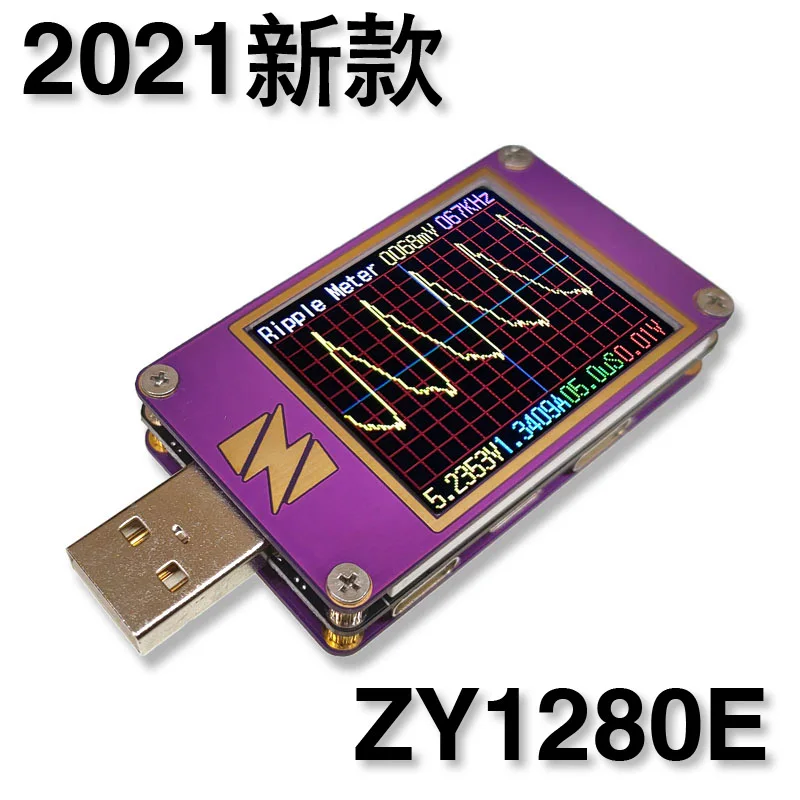

Новая версия аппаратного обеспечения ZY1280E в продаже. По сравнению с ZY1280M, он имеет те же функции. Он оптимизирует самопотребление для уменьшения 4 мА на каждой передаче и оптимизирует проблему короткого замыкания D + D до поломки vbus.

! Предупреждение о безопасности! Этот тип тестера имеет несколько входных и выходных портов. Все порты, кроме онлайн-порта, подключены параллельно. Только один вход и один выход могут быть подключены одновременно. Некоторые модели тестеров поддерживают быструю зарядку высокого напряжения. После запуска высокого напряжения будут подключены как входной, так и выходной порты. При высоком напряжении, пожалуйста, не подключайте к оборудованию с недостаточным выдерживаемым напряжением. Убедитесь, что напряжение дисплея указано верно, а затем Подключитесь к оборудованию. Возникающие проблемы включают в себя, помимо прочего, сжигание мобильных телефонов, Горящее оборудование, горящие адаптеры и т. д. магазин не несет никакой ответственности!





Другие параметры производительности:
Вес: около 60 г с железной коробкой, 10-30 г без металла
Диапазон напряжения: 3,5-24 В, максимальное Выдерживаемое Напряжение 28 в
Разрешение по напряжению: 0,0001 в (18 бит), некоторые модели могут достигать 0,00001 в с интеграцией 1,28 секунд
Диапазон тока: Непрерывный Положительный и отрицательный 0-5 А с направлением отображения тока
Разрешение по току: 1,28 А (18 бит), некоторые модели могут достигать а с интеграцией секунд
Частота обновления: 0,36 секунды/время для обычного интерфейса, 10 кадров в секунду для высокоскоростного интерфейса
Диапазон емкости: 0-99999Ah 0-99999Wh
Разрешение емкости: 0,1 Ач Втч (мАч МВтч)
Диапазон времени: 1000 часа, точность до 1 секунды

Инструкции по использованию:
Измерение напряжения и тока:
Подключите USB-штекер к любому USB-порту, подключите к мобильный телефон и другим устройствам в гнездовой розетке и напрямую Читайте параметры напряжения и тока. Вы также можете использовать гнездовой порт MicroUSB или USB-C в качестве входного порта.

Проверка мобильной выходной мощности и эффективности:
Рекомендуется использовать с резистивной нагрузкой на манекен, Подключите штекер USB к источнику питания мобильного телефона, а гнездо-к нагрузке манекена. Сначала полностью зарядите мобильный источник питания, а затем разрядите мобильный источник питания через измерительный прибор USB и нагрузите, пока он не выключится под напряжением. При следующем включении аппарата отображаемая мощность будет выводить Ah и Wh от мобильного источника питания.

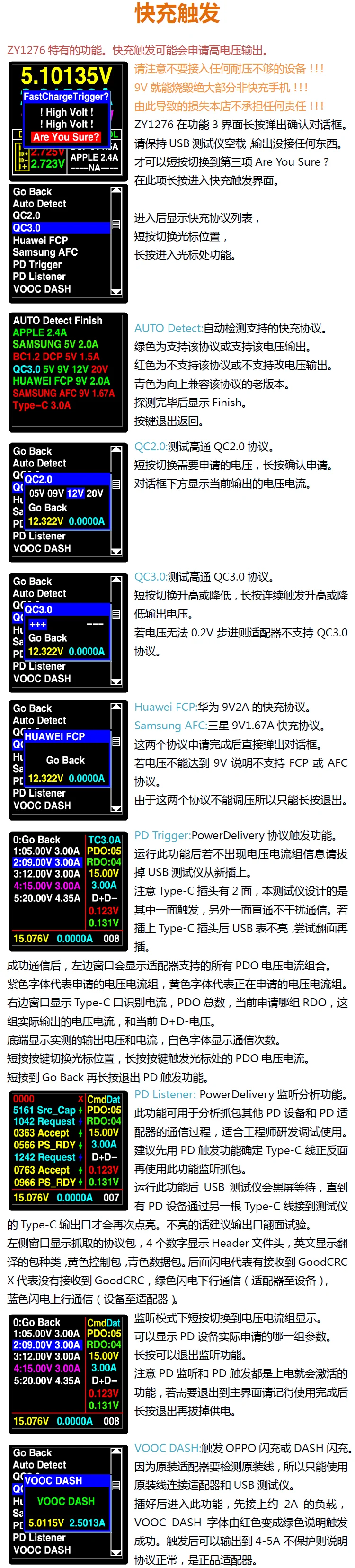

В версии ZY1270 используется Интеллектуальное распознавание для ускорения зарядки:
Если вы не используете официальные зарядные устройства, такие как зарядные устройства Samsung для зарядки Apple или заряжаете через USB компьютер, скорость зарядки может быть крайне низкой или даже отказаться от зарядки. В это время вы можете подключить верхний USB-порт для ускорения зарядки. Обратите внимание, что зарядное устройство на 1 А не может выводить 2 А, и энергия сохраняется.

Рассчитать емкость и эффективность мобильного аккумулятора питания:
Ah data x выходное напряжение ≤ напряжение батареи ≤ эффективность = мобильный аккумулятор Ah (выходное напряжение обычно составляет 5 В, вы можете проверить среднее напряжение второго экрана измерителя емкости, напряжение аккумулятора обычно составляет 3,7 в, а КПД обычно составляет 85-90%. Наш магазин в высокопроизводительном мобильном блоке питания, 95%), или Втч-данных →кпд = аккумулятор Втч (поэтому измерение Втч легче рассчитать), аккумулятор Втч ≤ напряжение батареи = аккумулятор Ач, ах →1000 = мАч. Если известны встроенная емкость и напряжение аккумулятора, можно рассчитать эффективность мобильной мощности: (данные Ah x выходное напряжение) ≤ (емкость аккумулятора x напряжение аккумулятора) = эффективность мобильной мощности, или Втч данных →батарея Wh = Мобильная мощность КПД

Проверка эффективности адаптера питания/зарядного устройства:
Используйте с ватт-часовым счетчиком (тот, что в распределительной коробке) и ложной нагрузкой. Подключите Проверенное зарядное устройство только после электрического счетчика, Подключите выход зарядного устройства к измерительный прибор USB и фиктивной нагрузке, проработайте некоторое время, проверьте накопленные данные Wh измерительный прибор USB, А затем проверьте, сколько электроэнергии ушел счетчик, 1 киловатт-час = Втч, Используйте измерительный прибор USB для чтения ≤ изменение показаний счетчика = Точная эффективность зарядного устройства. (На самом деле удобнее подсчитывать количество витков поворотного стола счетчика. Как правило, измеритель обозначает один поворот в 0,00x градусов)

Проверьте внутреннее сопротивление кабеля передачи данных/кабеля адаптера USB/других измерительный прибор USB:
Четырехрядный метод Kelvin используется в сочетании с измерительной линией артефактов нашего магазина.
Метод падения давления используется с резистивными нагрузками. Сначала Подключите измерительный прибор USB к источнику питания, переключитесь на функцию измерения сопротивления линии, затем подключите точную нагрузку манекена и отрегулируйте требуемый Испытательный ток (рекомендуется быть больше 0,5 А и меньше или равно 2 а), после стабильного показания, Нажмите и удерживайте кнопку, чтобы записать Опорное напряжение и ток. Затем отсоедините измерительный прибор USB, используйте кабель передачи данных/кабель адаптера/другой измерительный прибор USB для тестирования непосредственно в источник питания, а затем подключите измерительный прибор USB к кабелю для тестирования, И максимально точно Настройте нагрузку манекена на исходный ток. Вы можете считывать внутреннее сопротивление испытываемого провода и падение напряжения при потере линии под тестовым током.

Тестовая Емкость аккумулятора:
Используйте линейную схему зарядки, такую как TP4056, чтобы зарядить полностью разряженный аккумулятор через этот измеритель емкости. Показания емкости-это емкость аккумулятора. Этот метод также может использоваться для измерения зарядной способности мобильный телефон (попробуйте использовать USB-подставку для зарядки, так как мобильный телефон обычно не является линейной зарядкой, И есть помехи в энергопотреблении в режиме ожидания)

Измерьте ток небольшого оборудования и ток в режиме ожидания:
Высокое разрешение и Высокоточный ток 0,1 мА или даже 0,01 мА удобны для определения рабочего тока/тока в режиме ожидания почти всех небольших USB-устройств, таких как устройства чтения карт, беспроводные приемники мыши, адаптеры Bluetooth или сетевых карт и т. д. Его можно обнаружить напрямую, подключив.

Используйте функцию порога записи для измерения времени/емкости зарядки:
Большинство мобильных телефонов по-прежнему имеют небольшой непрерывный ток после полной зарядки. Если непрерывный ток не экранирован, емкость будет продолжать увеличиваться, что будет мешать тесту. После настройки экрана непрерывной зарядки, когда ток зарядки меньше установленного значения, емкость и накопленное время зарядки не увеличиваются, так что время зарядки и емкость зарядки можно измерить более точно. Установите на 0, чтобы отключить функцию экранирования от непрерывной обработки.

Сила тока выходной мощности источника питания измерительного оборудования:

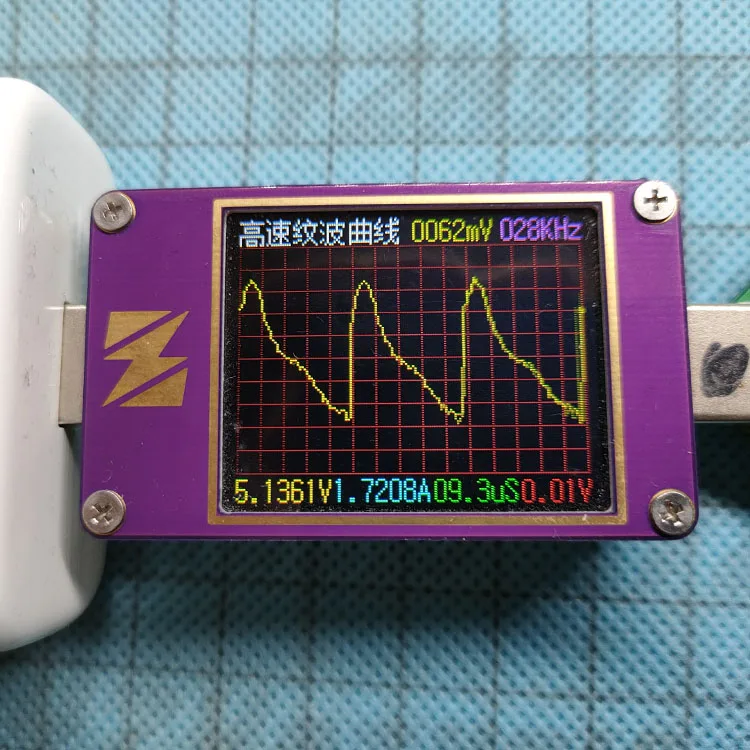

Чертеж кривой высокоскоростного тока (можно настроить до 100 раз в секунду) может использоваться для измерения текущей формы волны источника питания после включения электрического оборудования, И это незаменимый инструмент для развития адаптивного тока электрооборудования!

Линия тестирования Метки:
Новая версия тестового метода измерительный прибор USB: Подключите штекер измерительный прибор USB к мобильному источнику питания, подключите кабель EMARK к выходу USB-C измерительный прибор USB, А затем запустите функцию тестирования кабеля EMARK.

Данные очищены:
Интерфейс, который отображает Емкость (то есть интерфейс Ah, Wh), долго нажмите и удерживайте кнопку, он перейдет к следующей группе Сначала продолжайте удерживать несколько секунд, он вернется к текущей группе и сбросит текущую группу, то есть операция сброса Завершено

Ключевая операция:
Короткое нажатие для переключения функций или переключения параметров, долгое нажатие для ввода функций или подтверждения параметров.

Вращение ярлыка экрана:
Отображает отдельный большой интерфейс напряжения и тока шрифта, нажмите и удерживайте кнопку, чтобы повернуть направление дисплея

Состояние включения:
Включите питание через штекер USB, и на дисплее будет отображаться логотип около 1 секунды, а затем Войдите в интерфейс параметров

Переключатель параметров дисплея/закрытие дисплея:
Короткое нажатие кнопки на интерфейсе параметров, чтобы переключить параметры/функции дисплея и выключить дисплей

Восстановление настроек резервного копирования; Восстановление заводских настроек:
Когда логотип отображается, нажмите и удерживайте кнопку до отображения настроек, короткое нажатие для переключения на (заводские настройки восстановления резервного копирования) и длительное нажатие, чтобы войти в эту функцию, А затем нажмите и удерживайте еще раз, пока обратный отсчет не будет сброшен до нуля для восстановления резервного копирования. Это восстановление является заводским параметром резервного копирования.

Настройки функции калибровки данных:
Электронный измеритель нагрузки, Регулируемый источник питания. Нажмите и удерживайте кнопку, а затем включите питание, около 5 секунд, чтобы войти в настройки, а затем отпустите, после отпускания отобразится список опций, коротко нажмите кнопку, чтобы переключиться на Опорное напряжение 10 В, Регулируемый источник питания настроен на точное 10 в, Не подключайте нагрузку, нажмите и удерживайте кнопку, система автоматически записывает текущее напряжение как стандартное 10 в. Короткое нажатие кнопки для переключения на Опорный ток 2А, режим постоянного тока электронной нагрузки CC, настройка на точный 2А, подключение к гнезду USB, длительное нажатие кнопки, система автоматически записывает ток как стандартный 2A

Установите беспроводной модуль bluetooth с последовательным портом:
Для получения руководства просмотрите описание модуля Bluetooth. Имя по умолчанию SPP-CA, а онлайн-пароль по умолчанию-1234.

Распространенная проблема:
Напряжение колеблется при встряхивании USB-штекера: ответ на USB так же хорош, а хорошее качество может лишь слегка улучшить эту проблему. Наш магазин гарантирует использование USB-гнезда с медным корпусом, позолоченного USB-разъема с медным сердечником (медный Штекерный разъем с медным корпусом действительно слишком мал и слишком слаб). При подключении вы можете подключить и отключить его несколько раз, чтобы окислить и изнашивать подключенное USB-гнездо, чтобы обеспечить хороший контакт, колебания будут намного меньше.
Зарядное устройство PD типа C, подключенное к измерительный прибор USB, не отображает: PD-это протокол зарядки с двусторонней связью, зарядное устройство должно установить связь с электрическим оборудованием для выходного напряжения, поэтому отдельный счетчик не отображается.
PD Type-C не отображается при подключении электрического оборудования: ZY1271 Flying Dragon разработан с двумя гнездовыми разъемами Type-C, что эквивалентно последовательному подключению двух линий передачи данных. Большинство контактов CC1 и CC2 линии PD связи Type-C подключены только к одному из них, что в любом случае приводит к подключению конца измерителя, И связь не может быть включена. Решение состоит в том, чтобы повернуть любую из вилок в счетчик и попробовать снова. Попробуйте использовать кабель Type-C той же марки.
Почему бы не использовать USB штекер или гнездо, которое подключено спереди и сзади: внутреннее сопротивление слишком большое, чтобы быть страшным, жизнь плохая и страшная, качество плохое к страху, и ток не может быть чрезмерным. Двусторонний штекер штекера плохо ощущается в руке при вставке, а также ощущение пластиковой деформации и сдавливания, он даже сломает свои собственные контакты или сломает USB-порт, когда он вставлен до конца. Двухстороннее гнездо гнезда свободное и имеет плохой контакт, а иногда даже короткое замыкание к железной оболочке USB и ожоги. Удобно для вас не более 100 раз, а затем делает вашу жизнь неудобной.
Почему новые модели не используют OLED-дисплеи? Небольшие отечественные или тайваньские OLED дисплеи плохого качества и легко поджигаются. После недели непрерывного освещения у них появятся явные тени, после непрерывного освещения запись будет размыта в течение одного месяца. Большинство пикселей не светильник ется после непрерывного освещения в течение одного года. Не подходит для длительной работы дисплея; Дрожание экрана очевидно, частота обновления низкая и мерцание; эффект от съемки оценочных фотографий при высокой яркости окружающего светильник ужасен. На ЖК-экране TFT этот недостаток полностью отсутствует.
Версия USB3.0 подключена к концу, а экран черный: ответ на дизайн некоторых разъемов USB2.0 не стандартизирован, это может привести к недоступности USB2.0 после подключения к концу. Решение состоит в том, чтобы немного вытащить его. Тестер USB2.0 не имеет этой проблемы, но не поддерживает USB3.0.
Может ли версия USB2.0 тестировать USB3.0: ответ может измерять только потребляемую мощность устройства USB3.0 под интерфейсом USB2.0. Он может немного отличаться от интерфейса 3,0.
Кнопка не очень хорошо нажимается: ответ на цикл тестирования 0,36 секунд, первая 0,1 секунды рассчитывает параметр и отображает кнопку, которая не будет обнаружена, А вторая 0,26 секунды определяет, нажимается ли кнопка. Рекомендуется нажимать немного быстрее, не более 2 циклов 0,72 секунд, иначе не будет ответа.
Зарядное устройство неправильно идентифицировано: например, зарядное устройство DCP четко подключено, но оно отображает или HVDCP? Ответ. Рекомендуется не подключать мобильный телефон к проверке режима зарядного устройства, а подключать ZY1231 к зарядному устройству отдельно, чтобы идентификация была гораздо более точной. Поскольку телефон может связываться с зарядным устройством и мешать распознаванию. И поскольку DCP на самом деле перекрывает характерные напряжения Samsung, Apple А и быстрая зарядка 20 в, если характерные напряжения указаны выше трех, они будут отображаться сначала вместо DCP.
Есть ли у ваших USB-часов Функция защиты? Ответ на новые маленькие цветные часы ZY1272 оснащены защитой, но они не могут защитить от мгновенного перенапряжения. Обратите внимание, что аппаратный принцип не поддерживает его. Я протестировал модель измерительный прибор USB с защитной гигиенической салфеткой в форме крыла на Taobao, которая имитирует выход поломки автомобильного зарядного устройства 12 В (только 12 В, автомобильное зарядное устройство обычно выводит импульсы 30 + в), и измерительный прибор USB сгорает напрямую. Заряженный на мобильный телефон также сгорел напрямую, а функция защиты оказалась бесполезной. Причина в том, что измерительный прибор USB может выдерживать только напряжение 7 в, и он должен задержать несколько сотен миллисекунд после обнаружения перенапряжения, чтобы отключить выход. Этой задержки достаточно, чтобы сжечь 5 в мобильный телефон 100 раз.
Слишком много текущих цифр трудно читать? Ответ: Это измеритель емкости, а не только чистый амперметр. Если предположить, что могут отображаться только 3 цифры, такие как 10% А, фактическая нагрузка составляет А, но считается только часть А, погрешность достигает, и емкость не будет засчитана. Насколько точным является такой измеритель емкости? Напряжение и ток вашего испытанного оборудования слегка изменятся. Тестер может точно отражать изменения и подсчитать все изменения в общую емкость. Поэтому, чем больше цифр, тем выше разрешение и более точная статистика емкости. Не верьте, что некоторые производители DB путают бесполезную теорию высокого разрешения.

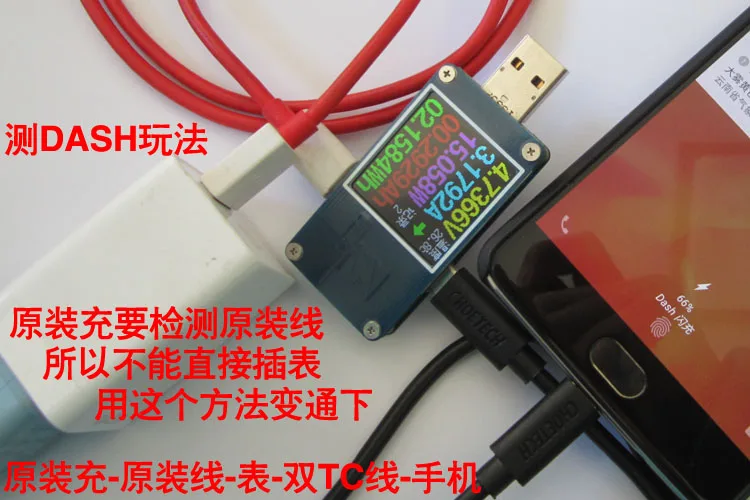

Пригодится ли USB3.0? Ответ, если вам не нужно проверять ток устройства USB3.0, просто выберите USB2.0. Если вы хотите протестировать такие устройства, как VOOC, DASH, Huawei 5V8A flash charge или USB3.0 U disk, мобильный жесткий диск, кардридер и т. д., вам необходимо использовать измеритель интерфейса USB3.0, В противном случае он может работать только в режиме USB2.0, измеренный ток-это только ток в режиме USB2.0.
Что такое D + D-напряжение? Ответ USB-это не только положительный и отрицательный, но и две линии передачи данных, D + D-. Эта машина первой проверила сигнал D + D-напряжения, чтобы определить тип зарядного устройства. Например, Android DCP распознавание-это короткое замыкание D + D-, Apple 2.4A-D + D-оба 2,4 В, и Samsung D + D-оба-1,2 В.
D + D-напряжение неточное после срабатывания быстрой зарядки? Ответ на триггер быстрой зарядки и D + D-напряжение используют один и тот же канал. После срабатывания быстрой зарядки напряжение D + D не заслуживает доверия. Если вы хотите обнаружить D + D-напряжение, пожалуйста, не используйте измерительный прибор USB для активного запуска быстрой зарядки.

Версия руководства V3.33: отображается ли в руководстве английская версия? Да, когда вы внимательно прочитаете, вы узнаете, как вырезать и отобразить на китайском языке. Скачать руководство Baidu SkyDrive: http://pan.baidu.com/s/1kViJh59

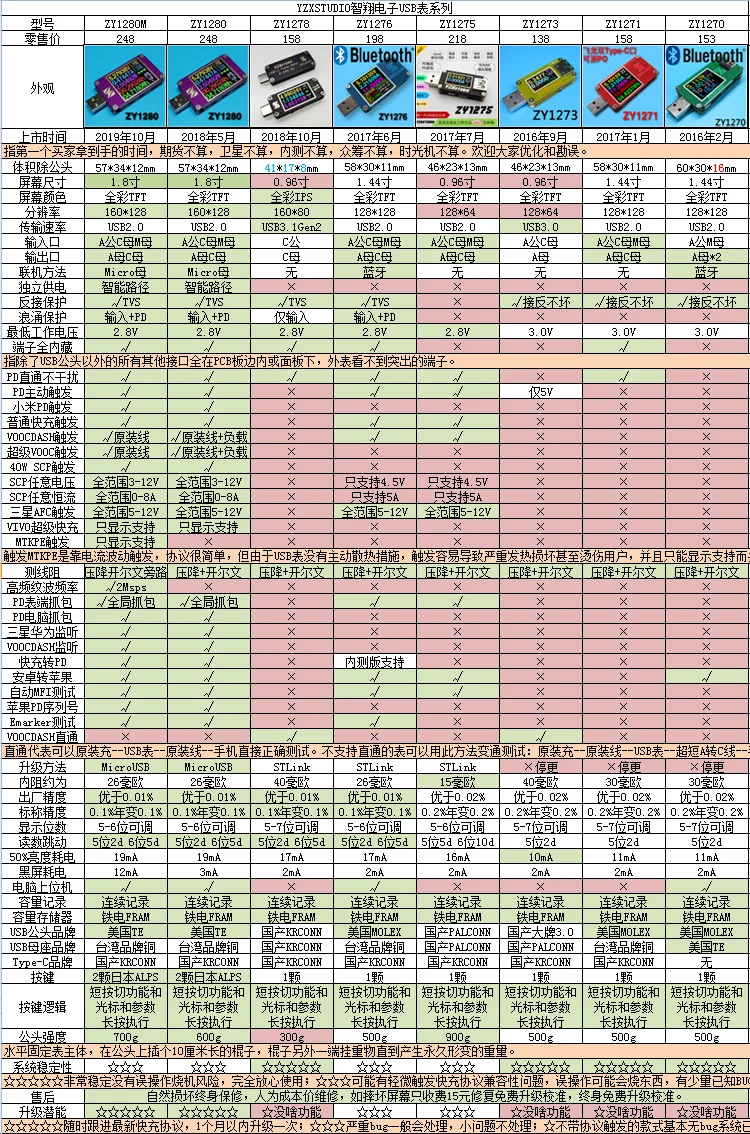

Таблица сравнения различных моделей:

ZY1280: Интерфейс USB2.0, включая все функции 1276, новое обновление USB, подключение к верхнему компьютеру компьютера, большой экран и множество функций.
ZY1276: Интерфейс USB2.0 с почти полнофункциональной функцией обнаружения триггера быстрой зарядки, более высоким разрешением тока, может быть протестирован адаптер PD type-C.
ZY1275: штепсельная розетка Huawei 8A со сверхвысоким током, общее внутреннее сопротивление составляет всего 15 миллиом, с почти полнофункциональной функцией обнаружения триггера быстрой зарядки и может проверять PD-адаптеры Type-C.
ZY1273: интерфейс USB3.0, необходимый для тестирования оборудования USB3.0, поддержка VOOC, быстрая зарядка DASH, с интерфейсом 1 Type C, может проверять сопротивление линии USB-C.
ZY1272: Интерфейс USB2.0, нет другого интерфейса измерительной линии, с функцией контроля безопасности, с перенапряжением, перегрузкой по току, пониженным напряжением и прекращением зарядки после полной зарядки.
ZY1271: Высокоточный интерфейс USB2.0, с 2 интерфейсами TypeC и интерфейсом MicroUSB, может измерять двунаправленное напряжение и ток PD, может измерять Huawei 5V5A, большой экран.
ZY1270: Высокоточный интерфейс USB2.0, два выходных порта USB, с интерфейсом MicroUSB, с функцией ускоренной зарядки, может проверить Huawei 5V5A, большой экран.
ZY1266: черно-белый измерительный прибор USB с более высокой стоимостью, с той же точностью, что и серия 127x.
ZY1265: черно-белый измерительный прибор USB с более высокой стоимостью, чем ZY1266, с такой же точностью тока, но более низкой точностью напряжения.
