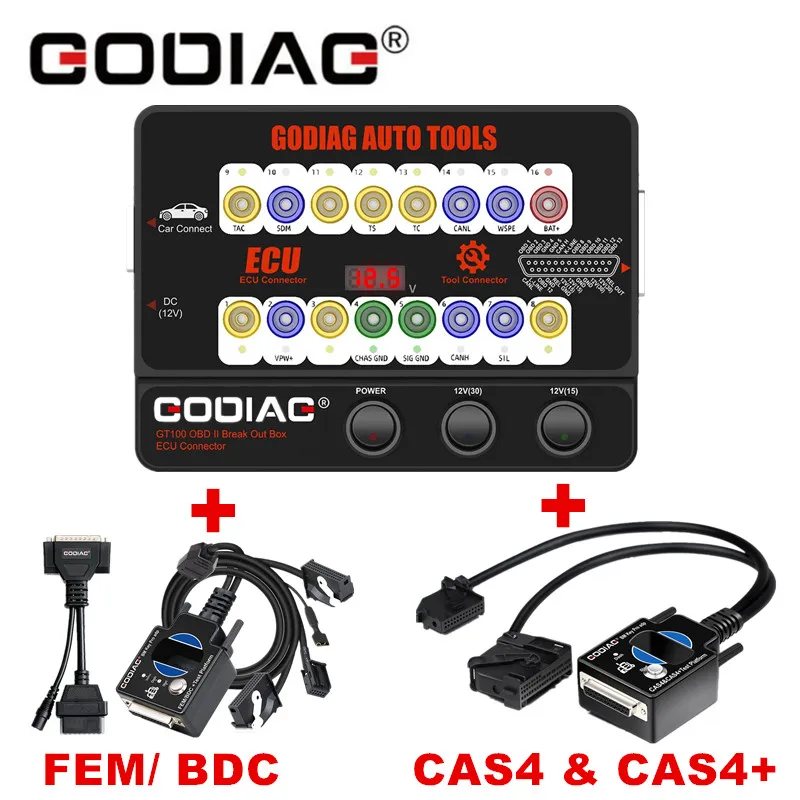

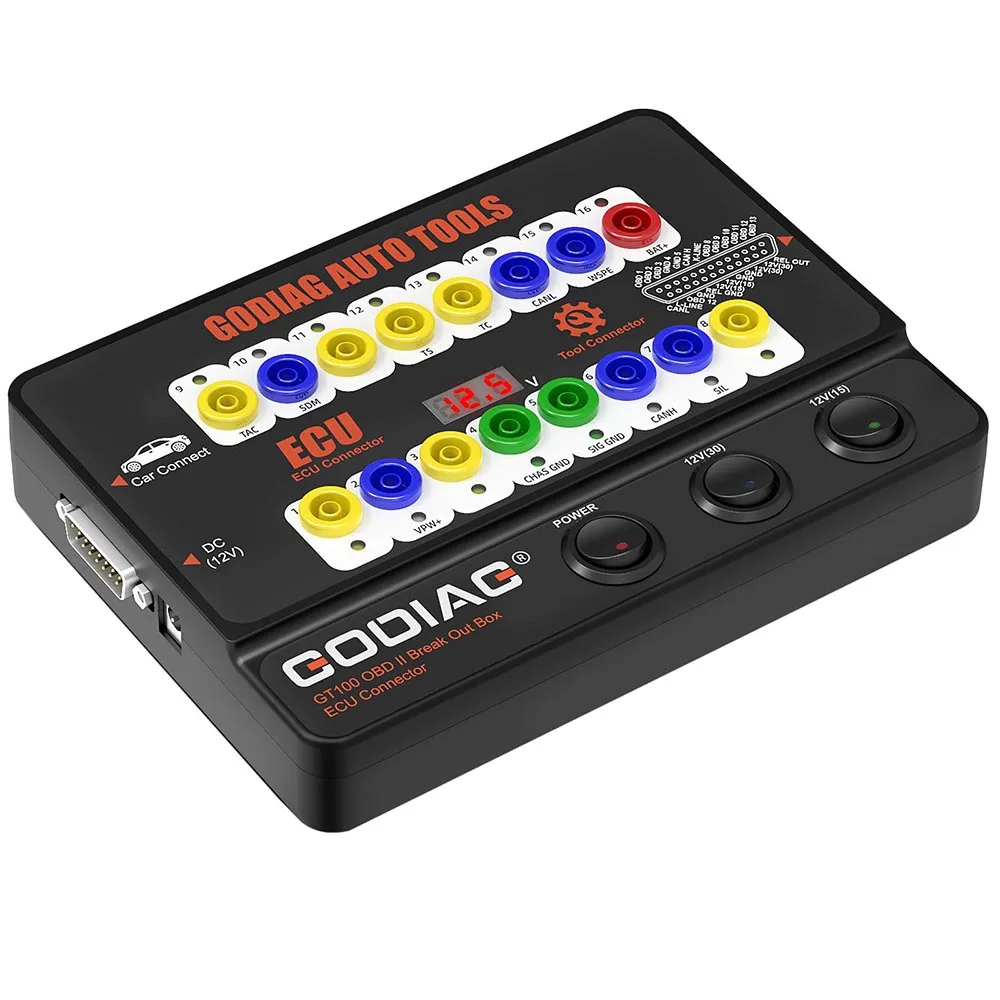

GODIAG GT100 автомобильный инструмент OBDII разъем блока управления ECU Plus для BMW CAS4 & + и

---

GODIAG GT100 автоматический инструмент OBDII Break Out Box ECU коннектор

Основные характеристики GODIAG GT100:

1. GODIAG GT100 является последней испытательной платформой для обнаружения протокола OBDII и обслуживания, диагностики, программирования и кодирования ECU.
2. Он может преобразовать автомобильный интерфейс OBD2 в 6 контактов для обнаружения сигнала и преобразования электрического уровня.
3. Возможность подключения одиночных модулей или нескольких модулей транспортного средства.
4. Подключите к любому диагностическому инструменту, чтобы определить, хорошо ли общаться с автомобилем или нет.
5. При смене аккумулятора, чтобы избежать потери данных модуля управления транспортным средством, автоматически блокируется, не срабатывает клавиша дистанционного управления или включается светильник неисправности.
6. Один год гарантии.
7. Работает вместе с устройствами Xhorse VVDI2, Autel, Launch, Foxwell и т. д.

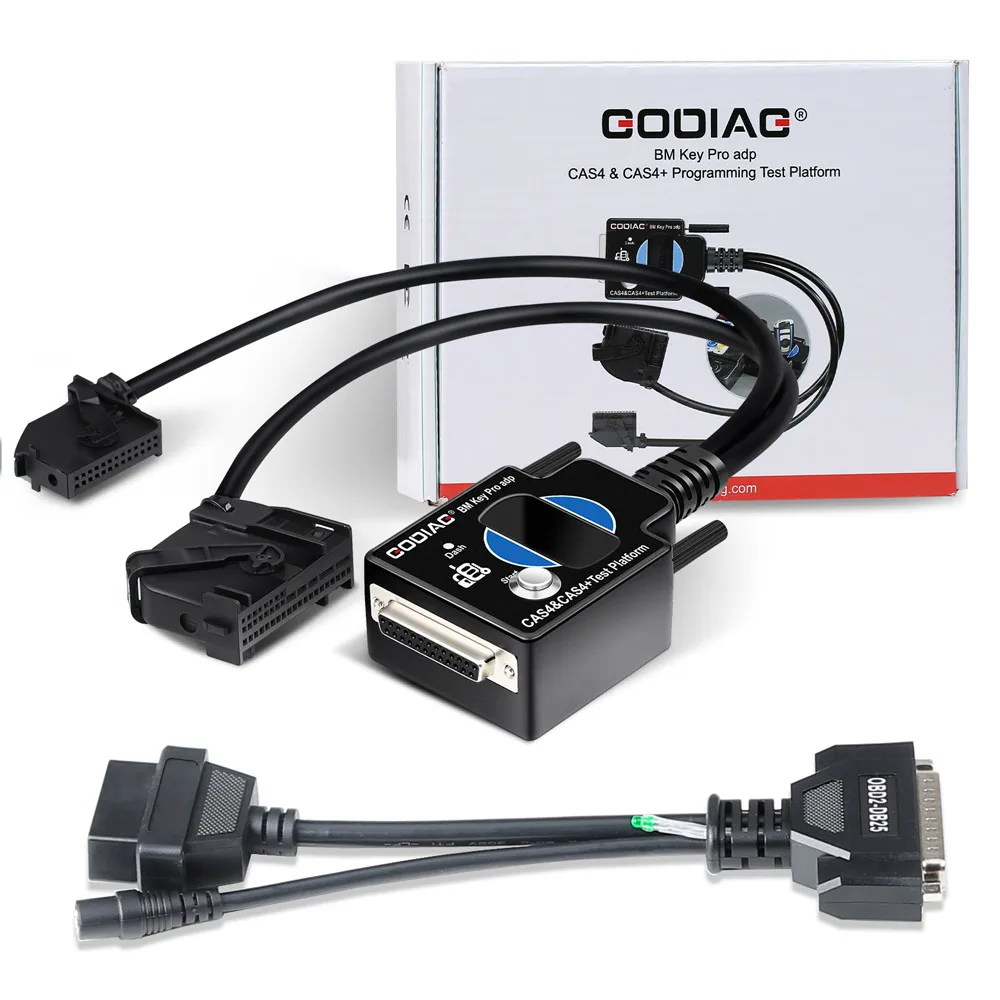

8. Для BMW CAS4 функция испытательной платформы будет скоро, а также разработает Соединительный кабель для Benz и Chrysler, пожалуйста, подождите.
9. GODIAG-наш бренд, мы можем предоставить хорошую цену и техническую поддержку дистрибьюторам по всему миру.

Примечание: Пожалуйста, выберите в версии в соответствии с напряжением вашего местного места.

GODIAG GT100 Описание:

GODIAG GT100-это совершенно новый разъем ECU и протокол тестирования связи. Это значительно поможет пользователю подключить модуль ECU отдельно для диагностики, программирования и кодирования. Также он расскажет, может ли диагностический и программный инструмент обычно отправлять Коммуникационный сигнал.

GODIAG GT100 Особенности:

1. Протокол OBDII детектор и обнаружение связи



1). Подключите GODIAG GT100 к диагностическому порту OBDII автомобиля.

2). Когда устройство отображает напряжение, включите выключатель питания GODIAG GT100. 3). Затем подключите к диагностическому инструменту, когда инструмент общается с автомобилем, светодиодный индикатор соответствующего протокола будет включать светильник или мигать. (Если протокол CAN обнаружен, он будет иметь максимальную яркость. Когда общение будет успешным, соответствующие CAN-H и CAN-L будут тускнеть или мерцать слабо)
2. Соединение ECU: одномодульное соединение GODIAG GT100, подключенный к одному модулю ECU, удобен для пользователя для диагностики и программирования одного модуля.

1). Подключите ECU к цветные джемперы. (Если ECU имеет протокол CAN, пожалуйста, проверьте, нужно ли вам подключить резистор 120 Ом.) 2). Godiag GT100 может питаться от подключения к диагностическому интерфейсу OBDII автомобиля или от адаптера питания переменного тока. 3). Диагностировать и программировать для одного ECU путем подключения диагностического инструмента или программиста ECU.
3. Удлинительное соединение штепсельной вилки банана:
Расширьте интерфейс OBDII 16pin автомобиля, чтобы сказать вам, хорошее или нет подключение интерфейса OBDII, что удобно для тестирования сигнала напряжения интерфейса OBDII.


4. Преобразует диагностический интерфейс OBD1 в стандартный OBD2
Используйте разъем для преобразования интерфейса OBD1 в интерфейс obd2 в соответствии с Протоколом Диагностического Интерфейса связи.



5. Подключите несколько модулей управления ECU одновременно, что удобно для профессиональных инженеров для обнаружения и обслуживания.

6. Когда использовать удлинительные кабели:
Расположение Диагностического Интерфейса слишком узкое, чтобы подключиться к диагностическому инструменту, или пользователь обнаруживает, что диагностический кабель не достаточно длинный во время обслуживания. Он может быть увеличен на 1,2 метров.

7. Возможность питания автомобиля при замене использованного аккумулятора.

1). Подготовьте батареи) в качестве источника питания при подключении к нет. 16/4/5 отверстия Godiag GT100 & к OBD2 диагностический интерфейс автомобиля. Уведомление
* Включите выключатель питания Godiag GT100.
* Не включайте переключатель зажигания, не запускайте автомобиль. 2). Затем Замените совершенно новый аккумулятор B на Подержанный аккумулятор в автомобиле, что гарантирует полную мощность автомобиля, чтобы предотвратить потерю данных и блокировку звука или неисправность из-за отсутствия питания к модулю управления ECU.
8. GT100 Преобразует порт OBD1 специального грузовика в стандартный диагностический порт OBD2 в соответствии с Протоколом.



GODIAG GT100 функция и руководство по эксплуатации:

-При подключении транспортного средства и диагностического инструмента через OBDII, светодиодный индикатор Godiag gt100 покажет, имеет ли диагностический интерфейс OBDII хорошую связь с автомобилем. -Отслеживайте напряжение интерфейса OBDII транспортного средства и отображайте его в режиме реального времени. Если он меньше 11 в, пожалуйста, прекратите диагностику и программирование, чтобы избежать того, что транспортное средство не может начать/потери данных/блокировать модуль.
V

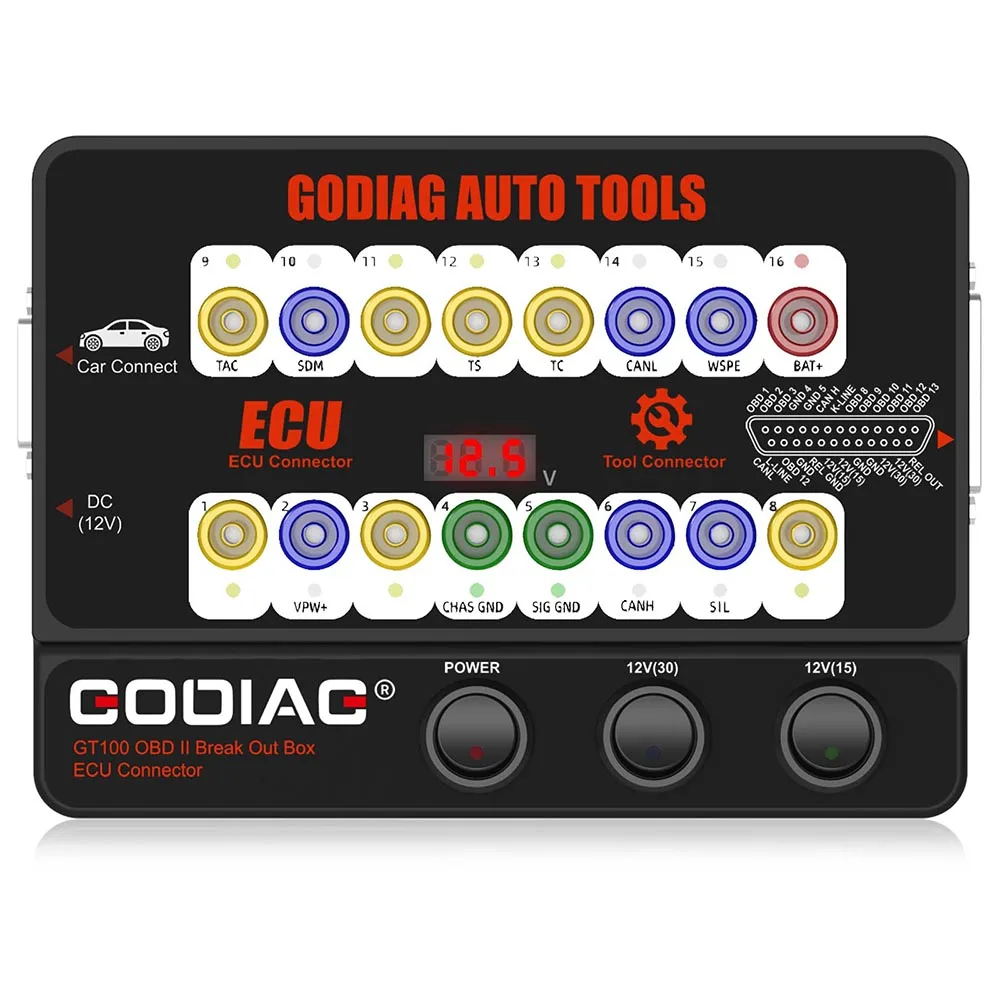

Значение индикатора:

1. Изготовление на заказ 2. Провод SJE1850 3. Изготовление на заказ 4. Заземление мощности 5. Заземление сигнала 6. SAEJ2284 《 может 》 высокое 7. ISO9141-2 и iso, DIS4230-4K провод 8. Изготовление на заказ

9. Изготовление на заказ 10. SJE1850 провод bus автобус-> 11. Изготовитель на заказ 12. Изготовитель на заказ 13. Изготовитель на заказ 14. SAEJ2284 《 может 》 низкая 15. ISO9141-2 & ISO/DIS 4230-4L провод 16. Автомобильный аккумулятор положительный

GODIAG GT100 аппаратное Соединение:
Схема подключения GODIAG GT100:

Параметры GODIAG GT100:

Товар	Параметры
Диагностический порт	OBDII
Рабочее напряжение	DC 9V-24V
Работа и мощность	0,5-0,6 Вт
Адаптер питания	Входной AC100v-240v, выход DC12V 1A
Диапазон рабочих температур	От-20 до 70 °C (от-4 до 158 °F)
Диапазон температуры хранения	От-40 до 85 °C (от-40 до 185 °F)

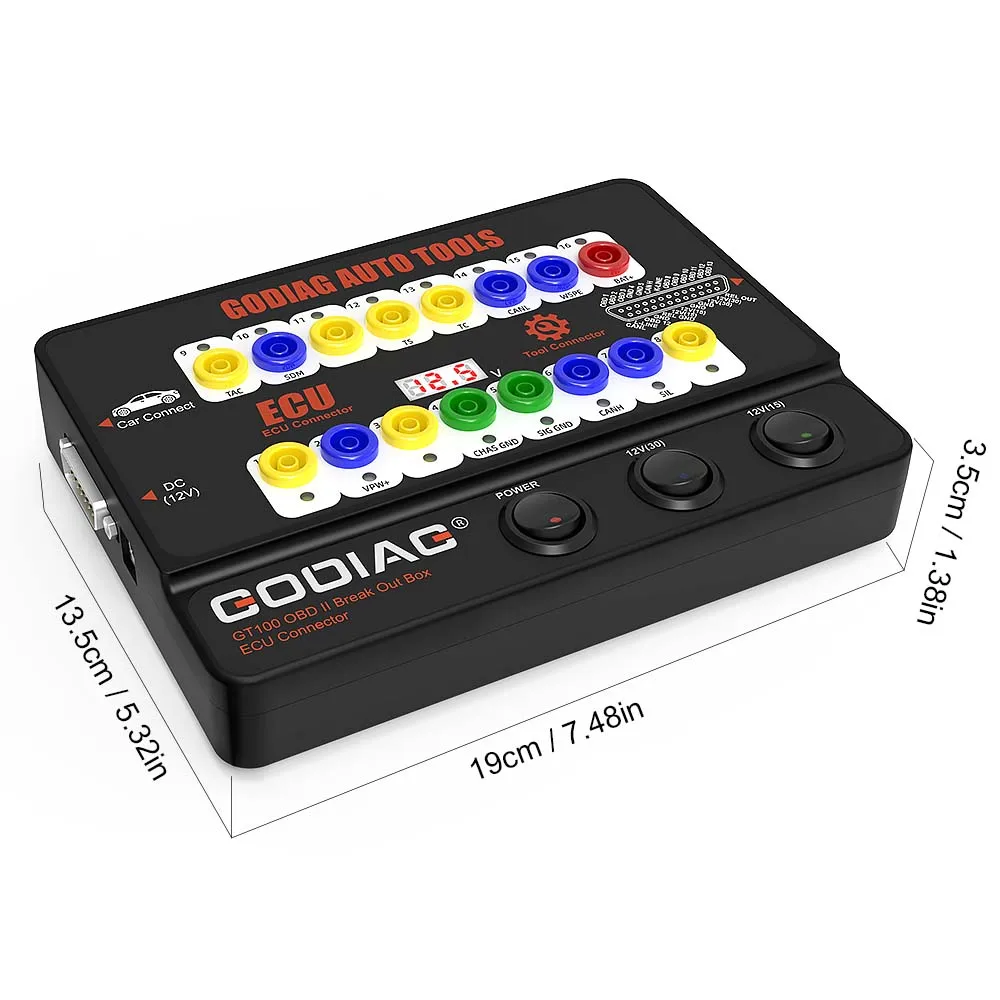

Размеры	L: 23 см, W:18 см, H:7 см

Посылка включает в себя: 1 шт. хост 1 шт. x OBD 2 в 1 кабель-удлинитель Цветной Соединительный кабель-1 шт. 1 шт. x блок питания 12 В 1 шт. сопротивление 120 Ом 6 шт. штепсельная вилка типа «банан» 24 шт х Проволока Аксессуары для велосипеда, Dupont 2,54 мм гнездового разъема шпильки
