Пьезоэлектрический акселерометр Chengtec для универсального испытания на вибрацию

Пьезоэлектрический акселерометр Chengtec для универсального испытания на вибрацию

Описание товара

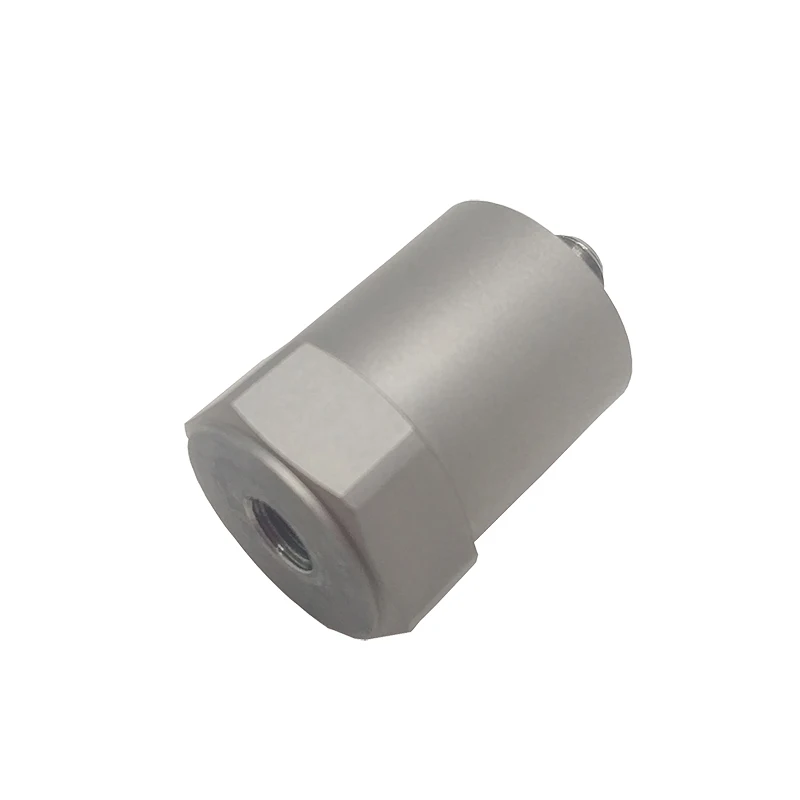

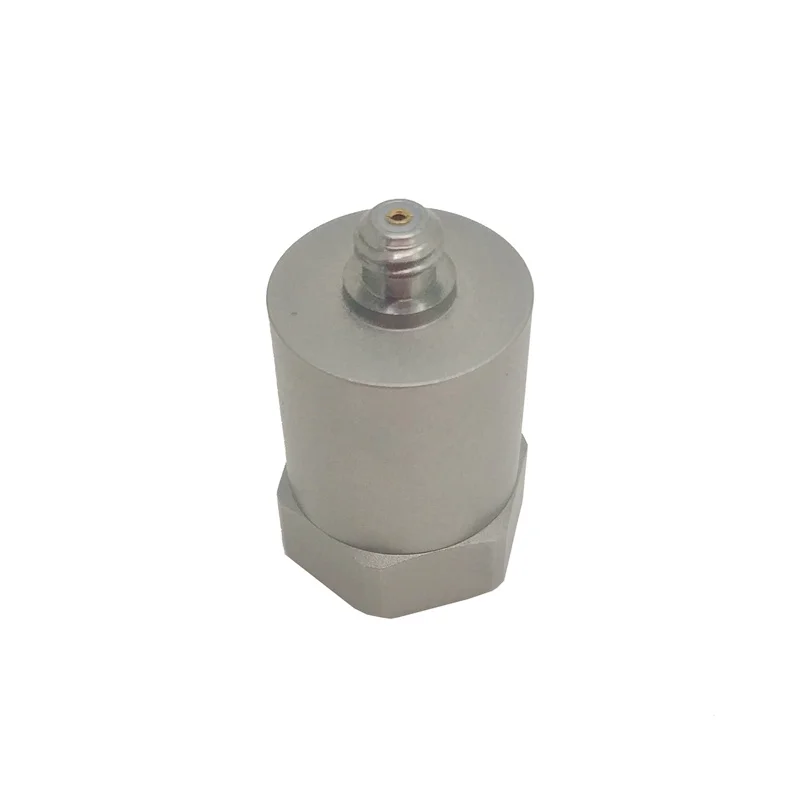

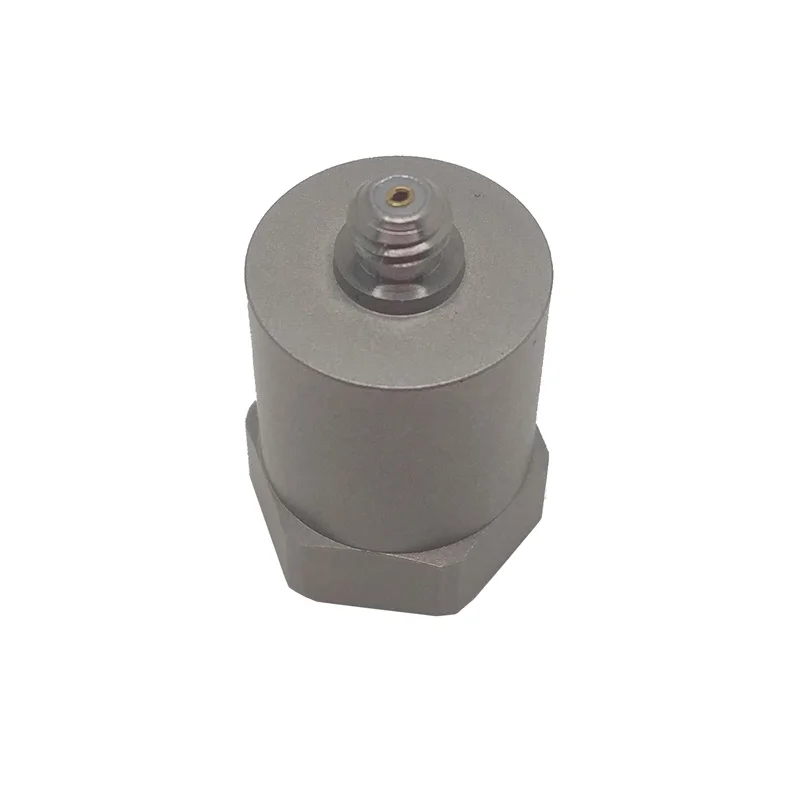

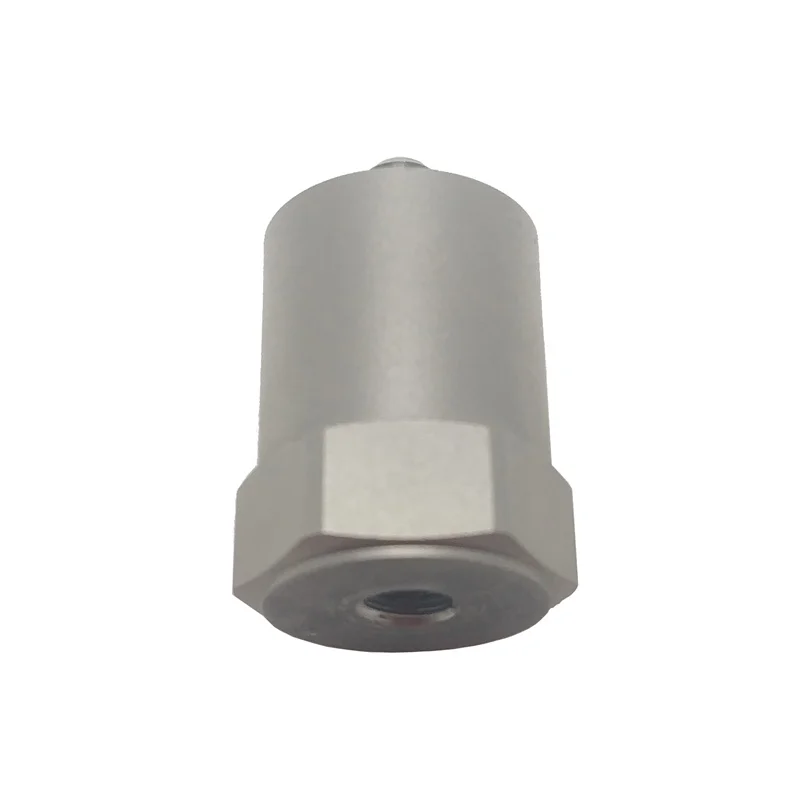

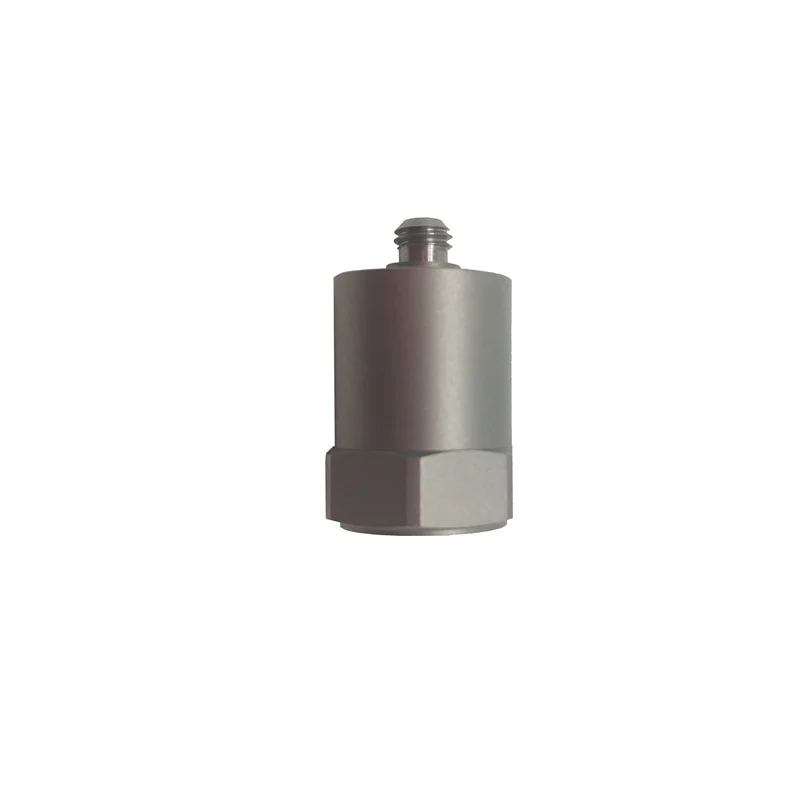

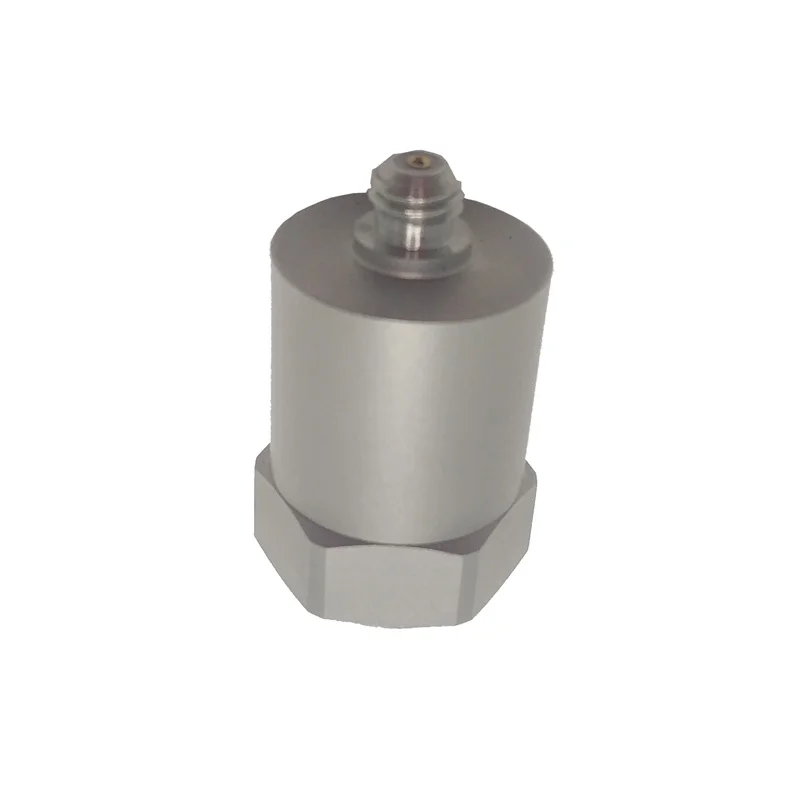

Пьезоэлектрический акселерометр Chengtec для универсального испытания на вибрацию и удар

Информация о компании

FAQ

В: 1. Какие данные предоставляет ваш акселерометр? Амплитуда или частота?

О: после подключения датчика ускорения к карте сбора данных получается сигнал напряжения. Этот сигнал напряжения напрямую делится на коэффициент чувствительности датчика ускорения (эта чувствительность приведена в протоколе испытаний
Каждый датчик ускорения, и устройство обычно мВ/г), который может быть непосредственно преобразован в значение ускорения. Унит g, 1g = 9,8 м/с2, акселерометр получает исходное значение ускорения вибрации, которое является сигналом временной области. Если
Необходимы амплитуда и частота, они могут быть обработаны в последующих звеньях обработки данных.

В: 2. Каковы основные преимущества пьезоэлектрических датчиков ускорения?

О: принцип пьезоэлектрического датчика ускорения заключается в том, что пьезоэлектрический керамический Кристалл вызывает ускорение, и
Соответствующее количество заряда наносится на поверхность кристалла. Схема усилителя заряда (IEPE) встроена в датчик для прямого вывода сигнала напряжения A-5 в-+ 5 В. Основные преимущества пьезоэлектрических датчиков ускорения-высокая стабильность, независимая от внешней электромагнитной среды и температуры, подходящая для промышленных измерений, лабораторных испытаний и приборов.

В: 3. Как получить сигнал скорости и частоту вибрации?

О: последующая часть обработки данных может выполнить процесс интеграции для получения сигнала скорости и выполнить БПФ
Преобразование для получения информации о частоте вибрации.

В: 4. Как я могу подключить акселерометр напрямую к устройству сбора данных и использовать его?

О: если вы приобрели нашу карту захвата USB-4431 или 9234, вы можете напрямую подключить датчик к нашей карте захвата и использовать его. Схема кондиционирования внутри карты захвата поставляется с ней. Если вы покупаете универсальную многофункциональную карту сбора данных напряжения, вам понадобится дополнительное оборудование для кондиционирования сигнала, то есть наш адаптер постоянного тока, который обеспечивает выходной ток от 2 до 10 мА. Вы можете выбрать в соответствии с различными условиями работы и каналами. CT5201 CT5204 CT5210.

В: 5. Какова связь между акселерометром и оборудованием для сбора данных?

О: если оснащен оборудованием для кондиционирования сигнала, кабель M5-BNC от нашего датчика подключается к порту IEPE адаптера постоянного тока, затем выходной конец подключается к нашим данным с помощью соответствующего поворотного штифта BNC носовой кабель. Карта. Если оснащен картой захвата USB-4431 или 9234, вы можете напрямую использовать кабель M5-BNC для подключения к нашей карте фокусировки данных.

В: 6. Как починить датчик?

О: метод 1: обычно в нижней части датчика есть внутренняя резьба M5, которая оснащена одним из наших стандартных винтов. Клиенты могут производить мужские или женские нити на своем собственном оборудовании, чтобы припарковать наши датчики.
Метод 2: вы можете выбрать нашу одноразовую магнитную установочную камеру, чтобы закрепить Наш датчик на измерительной поверхности объекта.
Способ 3: можно приклеить клеем непосредственно к поверхности измеряемого объекта заказчика.

В: 7. Как выбрать диапазон датчиков?

О: в соответствии с различными вариантами использования, Наша служба поддержки клиентов рекомендует различные типы датчиков. Клиентам необходимо описать требования к проекту как можно более подробно.

В: 8. Если покупатели хотят выбрать свой тип, мы даем следующие рекомендации:

О: 1. Для общей механической вибрации мы рекомендуем диапазон 50g, CT1010L или CT1010LC. Если вибрация небольшая, вы можете использовать 1020lc (25 г оранжевый), если Вибрация слишком большая, вы можете использовать CT1005L или CT1005LC (диапазон 1009).
2. Для испытаний на удар и взрыв требуется большой выбор датчиков ускорения. Диапазон измерения: CT1002L или CT1002L C (диапазон 2509), CT1001L (диапазон 500g), CT1000L (диапазон обслуживания 1000g) или больше.
3. Для гражданского строительства, мониторинга землетрясений и структурных испытаний, можно рассмотреть низкие частоты и малый диапазон. Forexassy, 10g диапазон cT1050LC, 5g оранжевый CT1100LC или меньший диапазон.

В: 9. Почему датчик ускорения малой дальности дороже обычного?

О: внутренняя структура пьезоэлектрического датчика ускорения представляет собой пьезоэлектрический керамический корпус. Чем меньше диапазон, тем
Выше чувствительность. Чем больше количество пьезоэлектрических керамических деталей внутри датчика, тем больше эффект заряда. Чем меньше диапазон, тем сложнее внутренняя структура датчика, тем больше объем, тем больше вес и тем сложнее процесс, поэтому цена будет выше. Аналогичным образом, большое количество датчиков ускорения oforange типа удара, как правило, малы по объему из-за низкой чувствительности, но из-за стабильности внутренней цепи при большом ударе, И производственный процесс поднимается, цена, как правило, выше, чем общий тип.
Какова связь между акселерометром и устройством сбора данных?
Если оснащен оборудованием для кондиционирования сигнала, кабель M5-BNC от нашего датчика подключается к порту IEPE адаптера постоянного тока, затем выходной конец подключается к нашей карте сбора данных с помощью соответствующего BNC к контакту носовой кабель. Если он оснащен картой захвата USB-4431 или 9234, Вы можете напрямую использовать кабель M5-BNC для подключения к нашему фильтру данных.

В: 10. Как починить датчик?

О: метод 1: обычно нижний конец датчика имеет внутреннюю резьбу M5, которая оснащена одним из наших стандартных винтов. Клиенты могут производить штекерную или женскую резьбу на собственном оборудовании для фиксации наших датчиков.
Метод 2: вы можете выбрать наше одноразовое магнитное крепление, чтобы прикрепить наш датчик к поверхности объекта, который необходимо измерить.
Способ 3: можно приклеить клеем непосредственно к поверхности измеряемого объекта заказчика.

В: 11. Как выбрать диапазон датчиков?
О: в соответствии с различными вариантами использования, Наша служба поддержки клиентов рекомендует различные типы датчиков. Клиентам необходимо описать требования к проекту как можно более подробно.

В: 12. Если покупатель хочет выбрать самостоятельно, мы даем следующие рекомендации:
О: 1. Для общей механической вибрации мы рекомендуем диапазон 50g, CT1010L или CT1010LC. Если вибрация небольшая, вы можете использовать 1020lc (диапазон 25g), если Вибрация слишком большая, вы можете использовать CT1005L или CT1005LC (диапазон 100g).
2. Для испытаний на удар и взрыв требуется большой выбор датчиков ускорения. Диапазон можно выбрать из CT1002L orCT1002LC (диапазон 250g), CT1001L (диапазон 500g), CT1000L (диапазон 1000g) или более.
3. Для гражданского строительства, мониторинга землетрясений и структурных испытаний, можно рассмотреть низкие частоты и малый диапазон. Forexassy, 10g диапазон CT1050LC, 5g диапазон CT1100LC или меньший диапазон.
