Самодельная подвижная модель ствола для электромагнитного пистолета |

---

\
\
\
\
\
\
Zheng heavy Shen bright \
\
\

\ \ \ \

Этот продукт работает от батареи, но внутреннее фактическое рабочее напряжение может reach380V, для производства и эксперимента этого набора нужны знания и опыт работы школьного курса физики, не подходит для младшей средней школы и ниже $ # $ люди с историей (возраст <16 лет) работают отдельно. Люди, не имеющие достаточно теоретических знаний и навыков работы, работают слепо с этим оборудованием. Тест, отрицательные последствия должны нести сами.

\
\
\
\
\
\
\
\
\
\
\
\
\

\
IB1AThe PTZ используется для регулировки угла высоты ствола пистолета в модели, он может снимать с воздуха (угол высоты <0 °)
\
Сзади (90 °> Угол высоты> 0 °) даже вертикально вверх (угол высоты = 90 °).

\
\
\
\
\
\
\
\

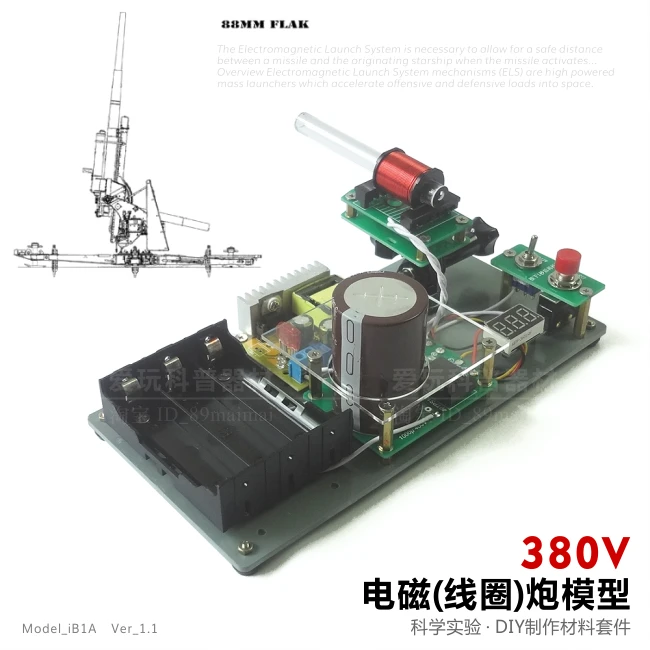

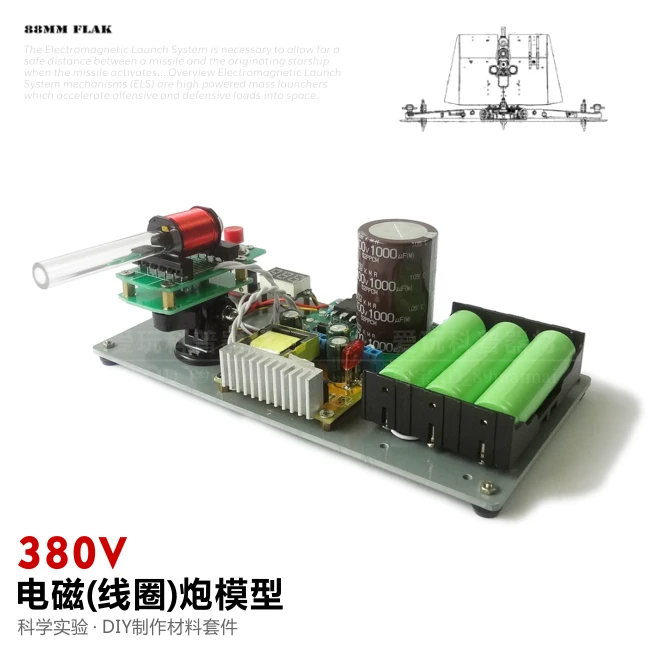

【Торговая Марка 】Комплект промежуточной электромагнитной модели пистолета(Model_EML-M-iB1A,Ver_1.1) \
\
\
\
【Характеристика 】 \
\
1. Use3section18650литиевая батарея питания, номинальное напряжение излучения 380В, демонстрационный эффект хороший; \
\
2. Интегральная схема используется как Модуль повышения, эффективный, он имеет функцию стабилизации напряжения, когда напряжение конденсатора хранения энергии достигает установленного значения, повышение может быть остановлено автоматически; \
\
3. С функцией цифрового отображения напряжения; \
\
4. Электронный переключатель с тиристором высокой мощности, передающий переключатель только запускает тиристора, ток небольшой, проблема дуговой абляции, вызванная высоким током механического переключателя, избегается, продолжительность жизни значительно увеличена;
\
5. Пусковая часть этого продукта использует PTZ для реализации функции кувшин настоящего ствола пистолета, регулируемый угол высоты, диапазон съемки очень большой, хорошая игровая способность; \
\
6. В настоящее время есть прозрачная акриловая защитная пластина в подарок, изолирует Высоковольтную площадь цепи, она может эффективно уменьшить вероятность аварий на электрическим токе, безопасность работы значительно улучшается. \
\
\
\
【Комплект контакт】 \
\
\
\
\
\
【Описание продукта 】
\
1. Схема изготовлен из стекловолокна, измеренное значение толщина составляет about1.5 ~ 1,6 мм, белый в зеленого или белого цвета в масле, припоя pad распыления, прямая Сварка без шлифования;
\

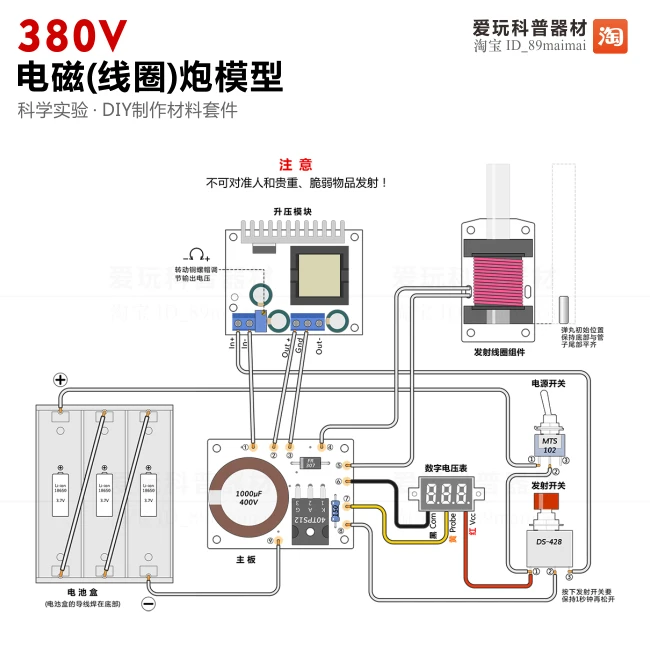

2. Схема цепи на этой странице только для справки, пожалуйста, прочитайте руководство для получения подробной информации;
\
3. Может быть небольшая разница между печатной платой, которую получает покупатель, и образцом на картинке, это в основном изменение позиции компонента, Структура Цепи остается неизменной. Этот продукт был продан в течение долгого timenSecond обзора и улучшения (это в основном модифицировать проводку печатной платы), и все еще находится в постоянном улучшении, как правило, Обновления небольшой версии не будут загружены снова, настоящим заявлено, что;
\
4. Конденсатор для хранения энергии в комплекте-это высоковольтный электролитический конденсатор, обычно это нигерийский (Nichicon), Черный Кинг-Конг (NIPPON CHEMI-CON), рубин (Rubycon) этих брендов, надежная производительность;
\
5. Количество отдельных компонентов в комплекте может быть больше, чем фактический спрос, в качестве резервного копирования в дождливый день;
\
6.Нижняя пластина обычно используется в электротехнике pvcplate, этот вид платы относится к структурному материалу, а не к декоративной плате, поверхность не очень чистая, есть много царапин, но это не влияет на использование, если у вас есть сомнения по этому поводу, пожалуйста, не снимайте его; \
\
Фото
\
7. Руководство напечатано лазерным принтером, повторный трения тонер будет постепенно отпасть, если Руководство не ясно или отсутствует, вы можете получить электронную версию из нашего магазина;
\
8. Батарея, используемая в этом продукте, литиевая батарея 18650. Потому что использование и обслуживание литиевой батареи является хлопотным (не нужно заряжать регулярно, все батареи такие же), поэтому у нас нет много запасов, если наш магазин отсутствует на складе, пожалуйста, купите его в других магазинах Taobao;
\
9. Инструменты, необходимые для сборки этого набора: электрический утюг, паяльная проволока, щипцы, пинцеты, ножницы, драйвер болта, карманный нож, мультиметр и т. д., пожалуйста, перейдите в другие интернет-магазины, чтобы купить, рекомендуемые ключевые слова поиска: набор электронных инструментов. \
\
\
\
【Иллюстрация 】 \
\

\
\
\
\

\
Модуль IC boost, идеальная функция, выходное напряжение может быть установлено, автоматическая остановка, когда мощность полная. \
\
(Модуль бустера-это готовая продукция, произведенная на заводе, напряжение регулируется to150Vabout. Система плеера может использоваться после сборки
\
Винтовой Резак поворачивает гайку в верхней части синего микропотенциометра для изменения выходного напряжения, по часовой стрелке поднимается, против часовой стрелки для снижения.) \
\

\
Ronda600VDigital вольтметр на основе DSP, нижняя поверхность покрыта патч-элементами, плееры не должны регулировать компоненты выше случайно, чтобы не повлиять на точность. \
\
Фото
\
1000μF 400VElectrolytic конденсатор с алюминиевой крышкой \
\
Фото
\
Высокая мощность тиристор40tps12and diodesFR307 \
\
Фото
\
Наклон и запуск катушки в сборе \
\

\
Опорные снаряды 5 номинального диаметра 4 мм, Длина 12 мм стержней из углеродистой стали для стали \
\
\
\
\
\
\
\
(Примечания: схема только для справки) \
\
\
\
\
【Обновление контакт】 \
\
1. \
\
\
\
【Известный error】
\
1. \
\
\
\
【Способ установки \
\
1. Сначала внимательно прочитайте посылка; \
\
2. Сварка компонентов на печатной плате в соответствии с чертежом, обратите внимание, что некоторые компонентные провода имеют различия в полярности, не допускайте ошибок. Проверьте снова и снова после сварки; \
\
3. Установите компоненты на верхнюю крышку, припайте провода от этих компонентов к монтажной плате и подключите шнур питания. После завершения проверьте снова и снова; \
\
4. После правильной проверки, take3section18650литиевый аккумулятор помещается в бак батареи, обратите внимание, что полярность должна соответствовать этикетке на коробке батареи. \
\
\
\
【Способ использования 】
\
1. Сначала внимательно прочитайте посылка;
\
2. Для готовой продукции сначала откройте верхнюю крышку и установите it3section18650литиевая батарея; \
\
3. Вставьте пулю (цилиндрический магнит) с задней стороны ствола, конец снаряда должен быть смытым с концом ствола; \
\
4. Включите выключатель питания, число вольтметра загорается и увеличивается постепенно. Ожидая about3 ~ 4It'll там в seconds380VAnd остановить рост, готов к запуску; \
\
5. Нажмите кнопку запуска 1 секунду, снаряд вылетел из бочонка, процесс запуска завершен.Будьте осторожны, чтобы не отпустить кнопку съемки слишком быстро, нажмите и удерживайте 1 секунды или больше, чтобы убедиться, что Тиристор может войти в состояние выпуска. Если вы нажмете кнопку запуска в течение короткого времени Время, это заставит тиристора оставаться включенным, короткое замыкание выход модуля boost (напряжение конденсатора хранения энергии не поднимается), модуль бустера будет поврежден через долгое время Время. \
\

\
【Other】 \
\
1. Это устройство представляет собой одноступенчатую модель электромагнитного пистолета, ограниченную мощность запуска, по сравнению с многоступенчатым электромагнитным пистолетом высокого напряжения, продаваемым в других магазинах Taobao, его нельзя сравнить, его реальное значение заключается в том, чтобы культивировать интерес молодых людей к научным знаниям, осуществлять практические способности. Попробуйте использовать это устройство для игры в бой, охотничьи друзья будут разочарованы, пожалуйста, не снимайте! \
\
2. Из-за логистических причин, батареи являются чувствительными товарами, доставка часто не допускается (в основном Shunfeng), игрокам лучше пойти в специальный магазин Taobao, чтобы купить батареи;
\
3. Игрокам, которые не имеют опыта в сборке электронных устройств, не удастся собрать их в одно время, причины следующие: \
\
(1). Ошибка установки, например полярность, ошибка фазы катушки, включая недостающие компоненты; \
\
(2). Установка не является стабильной и достаточно надежной, если конец провода не очищен, выскабливание краски, верхний олово (сварочная пластина), ложная Сварка; \
\
(3). Компонентные провода не обрезаны должным образом, короткое замыкание вызвано неправильной расстановкой; \
\
(4). Чрезмерная сила во время установки и неправильное использование вызывают повреждение компонентов, это относительно редко. \
\
\
4. Снаряд является общим цилиндрическим стержнем из углеродистой стали, плееры также могут использовать другие магнитные материалы, такие как стальные шарики, как снаряды, аналогичный эффект. Каждый комплект поставляется с 5А пулей, игрокам следует обратить внимание на переработку при использовании. Если вам нужно больше пуль, вы можете найти Taobao самостоятельно: штырь из углеродистой стали, приобрести диаметры 4mmlength12mmхарактеристики, другие размеры штырей также можно приобрести для экспериментов. Обратите внимание, что материалы из нержавеющей стали не могут быть намагничены, они не могут быть использованы в качестве снаряда, они не будут реагировать, если вы его запускаете;
\
5. Цикл зарядки about3-5second, когда напряжение использованного аккумулятора уменьшается, скорость зарядки замедлится, если эффект слишком плохой, заряжайте литиевую батарею вовремя;
\
6. На диапазоне электромагнитного пистолета, это сложный предмет, детали связаны с размером снаряда, качество, начальное положение, и ток разряда, кривые разряда все связаны, даже форма передающей катушки, размер также влияет на диапазон. Те, кто заинтересован в изучении этой проблемы, могут посетить Baidu или посетить научно-технический инновационный forum. \
\
\
\

\
【Вопросы, требующие внимания 】
\
1.Не забудьте собрать все компоненты цепи перед включением, Не выкладывайте открытые детали на рабочий стол или держите их в руках для удобства на данный момент, это может легко вызвать короткое замыкание, утечку электрическим током и несчастные случаи с электрическим током! \
\
\
\
\
2. Если устройство заряжено и снаряд не запущен вовремя, его внутреннее Высокое напряжение будет оставаться в течение длительного времени, здесьНе разбирайте и не ремонтируйте вручную. Разрядка конденсатора для хранения энергии в соответствии с инструкцией, исследование и обработка могут быть осуществлены только после того, как заряд будет устранен (простой способ разрядки-нажать кнопку эмиссии и выключить питание одновременно).
\
3. Много раз быстрее $ после быстрого запуска, температура передающей катушки будет расти, это нормальное явление, вызванное высоким рабочим током. Предлагаем Быстрый launch10 $ после этого, он должен быть на подтяжках 5 минут, пусть он остыл сам по себе; \
\
4. Хотя этот продукт не является мощным, но не направляйте его на чувствительные части тела и некоторые электрические излучения, которые очень чувствительны к магнитному полю; \
\
5. Повреждение компонентов, вызванное модификацией этого продукта покупателем, плохой эффект использования и другие проблемы и несчастные случаи, это ответственность игрока. \
\
\
\
【Q & A】 \
\
В. Как далеко может пройти этот электромагнитный пистолет? \
\
А. Расстояние запуска устройства в основном зависит от угла запуска. Согласно формуле траектории параболы, пуля находится в диапазоне air45The является самым дальним, когда угол запущен. Потому что ствол пистолета устройства меньше, чем высота столешницы 10 сантиметров, после запуска снаряда, Он выпал на стол и прибыл в планерное состояние из-за гравитации, диапазон воздуха about4rice. Если намордник поднят, снаряд получит компонент скорости вверх, задержка посадки, это значительно увеличивает диапазон, в соответствии с тестом, угол запуска is30. диапазон может быть достигнут на 100 градусов 8rice. \
\
\
\
\
\

\
Траекторная схема электромагнитного пистолета \
\
Кроме того, начальное положение снаряда в бочке также значительно повлияет на диапазон. Многие эксперименты показывают, что наилучшее положение устройства для установки снаряда заключается в том, чтобы держать хвост снаряда вровень с концом основания катушки, в этом состоянии, диапазон самый дальний. Во время изготовления, Хвост ствола ружья был выровнен с концом основания катушки, поэтому, до тех пор, пока хвост снаряда смывается с хвостом ствола. Если вы отклоняетесь от этой позиции, диапазон будет Значительно уменьшен. Причина этого феномена в том, что магнитное поле может толкать и тянуть снаряд в то же время Время, в лучшем первоначальном положении, эффект выдавливания намного больше, чем оттягивание назад, поэтому снаряд может быть запущен. Если снаряд находится в центре катушки, выдавливайте и оттягивайте назад, чтобы противостоять друг другу, снаряд не будет двигаться. Если вы заинтересованы в изучении этого феномена, вы можете найти соответствующую информацию в Интернете.
\

\
В. Почему ствол такой короткий? Настоящая ствола пушки очень длинная!
\
А. Принцип стрельбы электромагнитной модели пистолета очень отличается от реального пушки. Оружейные пушки-это химические пушки, снаряд толкается взрывоопасным газом в бочке и ускоряется до тех пор, пока он не будет отделен от бочонка. Однако, Снаряд модели электромагнитного пистолета может ускоряться только в диапазоне катушки, ускорение быстро исчезает после выхода катушки, это ускорение не имеет ничего общего с бочкой, напротив, трение между бочкой и снарядом оказывает замедляющее воздействие на снаряжение, ствол пистолета слишком длинный, а диапазон уменьшен. \
\
\
В. Магнитный корпус комплекта толщиной 4 мм, внутренний диаметр ствола пистолета-6 миллиметров, будет ли он более мощным, чтобы заменить толстый магнит?
\
А. Какая мощность. С точки зрения диапазона, большая пуля имеет большую массу, полученное ускорение небольшое, начальная скорость из морды также низкая, это фактор снижения мощности. Но с другой стороны, снаряд с большой массой также имеет сильную способность хранить скорость, он может эффективно преодолевать сопротивление воздуха, это фактор мощности. Одним словом, Для пускового устройства различные факторы ограничивают друг друга, для получения оптимальной комбинации требуется тщательный расчет и эксперимент, заинтересованные друзья могут попробовать. \
\
\
\
\
\
\
\
\

\
\

'
