Характеристики
Плата драйвера контроллера JYQD_V7.3E2 DC12V-36V 500 Вт с бесщеточным двигателем PWM и
История изменения цены
*Текущая стоимость 995.92 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Aug-16-2025 | 1264.17 руб. | 1289.77 руб. | 1276.5 руб. |
| Jul-16-2025 | 1025.45 руб. | 1046.99 руб. | 1035.5 руб. |
| Jun-16-2025 | 1244.1 руб. | 1269.95 руб. | 1256.5 руб. |
| May-16-2025 | 1234.66 руб. | 1259.64 руб. | 1246.5 руб. |
| Apr-16-2025 | 985.43 руб. | 1005.28 руб. | 995 руб. |
| Mar-16-2025 | 1214.27 руб. | 1238.17 руб. | 1226 руб. |
| Feb-16-2025 | 1204.46 руб. | 1228.68 руб. | 1216 руб. |
| Jan-16-2025 | 1194.6 руб. | 1218.55 руб. | 1206 руб. |
Описание товара

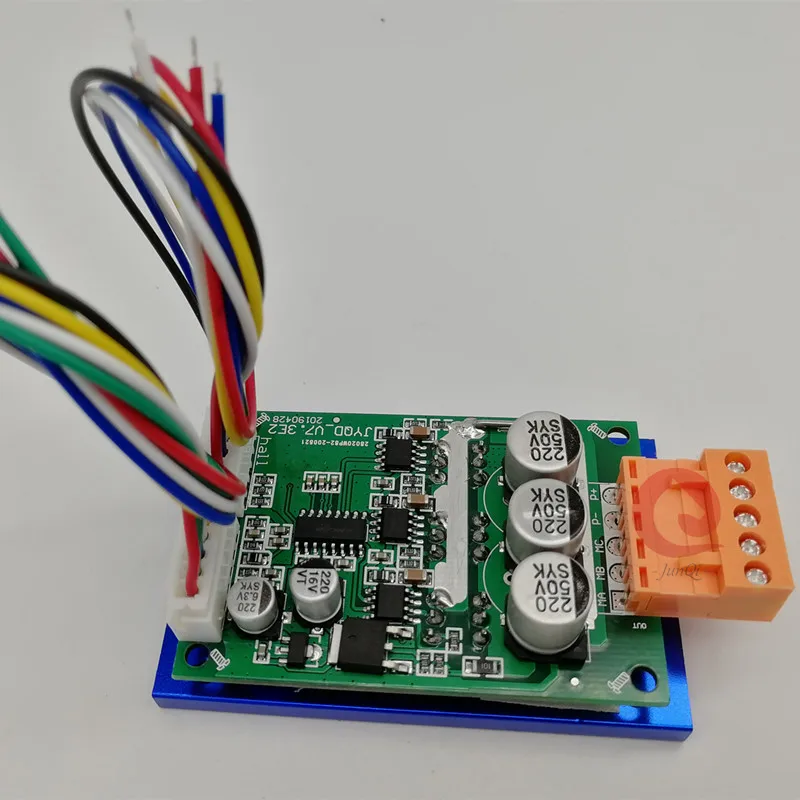

JYQD-V7.3E2 бесщеточный двигатель постоянного тока
Модель | Рабочая температура (℃) | Рабочее напряжение (В) | Максимальный ток (A) | Непрерывный рабочий ток (A) | Регулирование скорости ШИМ (1-20 кГц) | Регулирование скорости аналогового напряжения (В) | Выход импульсного сигнала скорости |
JYQD-V7.3E2 | -20-85 ℃ | 12V-36V | 16А | 15а | Рабочий цикл 0-100% | 0-5 В | √ |
Рекомендации по применению:
Подтвердите, что параметры напряжения и мощности двигателя не превышают указанный диапазон.
Подходит для Холла Бесщеточный двигатель постоянного тока с залом при 120 °, не все производственные порядки Холла соответствуют, для достижения наилучшего эффекта вождения вы можете отрегулировать чередование линии Холла или трехфазную линию двигателя в соответствии с реальной ситуацией.
JYQD-V7.3E2-это плата драйвера без корпуса и радиатора, она может управлять двигателем мощностью менее 100 Вт без радиатора, но нуждается в нормальной вентиляции.
Выходной порт 5 В на приводной плате запрещено подключать внешнее силовое оборудование. Это применимо только к внешнему потенциометру или переключателю для регулировки скорости, коммутации и включения
Схема проводки:
1. Порт управления
5v-драйвер платы внутреннего выходного напряжения, внешнего потенциометра или переключателя для регулировки скорости и управления задним ходом
Z/F-вращающиеся порты управления направлением. Подключение «5 В» высокого уровня или отсутствие подключения-это направление вперед, подключение 0 В низкого уровня или подключение к GND-это обратное направление.
Порт управления скоростью VR. Аналоговое напряжение линейная регулировка скорости 0,1 v -5V, входное сопротивление составляет 20K Ом, соединиться с GND в тех случаях, когда ввод ШИМ регулирование скорости, PWM частота: 1-20 кГц; рабочий цикл 0-100%
EL-Enable port control. Подключите 5 В или нет, чтобы разрешить работу, подключите GND для запрещения работы.
Сигнал-скорость импульсного сигнала на выходе
GND-используется для внутреннего контроля платы водителя
2. Порт питания
МА ---- Фаза двигателя A
MB ---- Фаза двигателя B
MC ---- двигатель фазы C
P-----DC-
P + ---- DC +
3: порт датчика Холла
Ха --- зал А
Hb --- зал b
Hc --- Hall c
GND---GND
Выход 5V---5V
4. Используйте экранированные провода, если плата драйвера имеет расстояние более 50 см от двигателя, в противном случае это может привести к аномальному вождению, что влияет на нормальное использование.
5. Управление порт расстояние: 2,54 мм, Мощность порт расстояние: 3,96 мм
6. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной.
Внешний рисунок:
