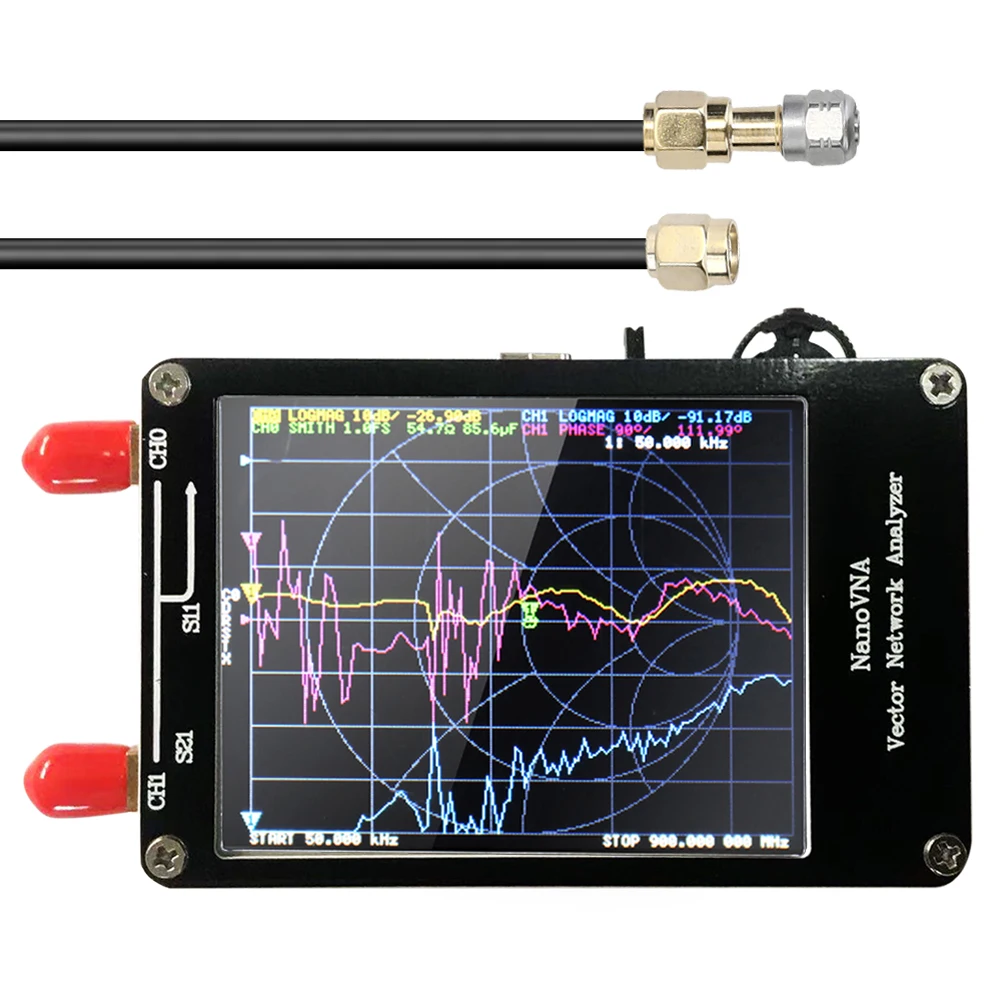

Цифровой Векторный анализатор сети 50 кгц-900 МГц сенсорный экран коротковолновых

Цифровой Векторный анализатор сети 50 кгц-900 МГц сенсорный экран коротковолновых

Тип 1:

Особенности:
Программное обеспечение для управления ПК может экспортировать файлы Touchstone (snp), которые используется для различное программное обеспечение для радиопроектирования и моделирования.
В алгоритме усовершенствованной частоты можно использовать нечетное гармоническое расширение si5351 для поддержки частоты измерений до 900 МГц.
Металлический щиток предназначен для уменьшения внешних помех и повышения точности измерений.
Частотные диапазоны 50k-300 МГц прямого выхода si5351 обеспечивают динамику лучше, чем 70 дБ.
Расширенный диапазон 300M-600MHz обеспечивает лучше, чем 50 дБ Динамики, а диапазон 600M-900M лучше, чем 40 дБ Динамики.
Маленький и портативный, простой в использовании, этот проект призван предоставить радиочастотный гаджет, но полезный инструмент для энтузиастов.

Характеристики:
Материал: печатная плата
Цвет: черный
Частота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку) (продукты будут обновлены с последней прошивкой перед отправкой, фактическая частота измерения составляет 50 кГц ~ 900 МГц)
Радиочастотный выход: -13 дБм (максимум-9 дБм)
Точность частоты: <0,5 ppm
Диапазоны измерения: 70 дБ (50 кгц-300 МГц), (50 дБ (300-600 МГц), 40 дБ (600-900 МГц) включить расширенное по)
Порт SWR: <1,1
Дисплей: 2,8 дюймов TFT (320*240)
Интерфейс USB: USB type-C
Режим связи: CDC (последовательный)
Питание: USB 5В 120мА, максимальный ток подзарядки 0.8A
Аккумулятор: 1 * литиевый аккумулятор, 600 мАч (входит в комплект)
Количество точек калибровки: 101 (фиксированное)
Количество точек сканирования: 101 (фиксированное)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Размер печатной платы: 85,5*54*11 мм/3,4*2,1 * 0.4in (без разъемов и переключателей)
Посылка: 120*78*40 мм/4,7*3,1 * 1.6in
Вес посылка: 152 г/5,4 унции

Комплектация:
1 * хост
1 * USB Type-C кабель для передачи данных
2*30 мм SMA кабель «Папа-папа»
1 * SMA разъем мама-мама

Тип 2:

Особенности:
Изготовлен из тонкого качественного материала, практичный, имеет длительный срок службы.
Портативный и компактный, простой в эксплуатации и переноске.
С корпусом, 2,8 дюймовый сенсорный ЖК-дисплей.
Диапазон частот измерения составляет 50 кгц-3 ггц.
Высокая стабильность, высокая чувствительность, высокая точность, значительно Улучшенная производительность.

Характеристики:
Материал: PCB + акрил
Цвет: черный
Диапазон воспроизводимых частот: 50 кгц-3 ГГц
Динамический диапазон системы (калиброванный): 70 дБ (до 1,5 ГГц), 60 дБ (до 3 ГГц)
Уровень шума S11 (откалиброванный): -50 дБ (до 1,5 ГГц), -40 дБ (до 3 ГГц)
Скорость развертки: 100 точек/с
Дисплей: 2,8 ", 320*240
Интерфейс USB: Micro USB
Питание: USB, максимальный ток заряда 1а
Аккумулятор: 1 * литиевый аккумулятор, 1950 мАч (входит в комплект)
Разъем аккумулятора: JST-XH 2,54 мм
Максимальные точки развертки (на устройстве): 201
Максимальные точки развертки (USB): 1024
Возвратные Потери порта 2 (1,5 ГГц): 20dB typ
Возвратные Потери порта 2 (3 ГГц): 13 дБ мин
Посылка: 170*100*35 мм/6,7*3,9 * 1.4in
Вес посылка: 225 г/7,9 унции

Примечание:
1. VNA-QT загрузка программного обеспечения: //github.com/nanovna/NanoVNA-QT/releases
2. Нановна-заставка: //github.com/zarath/nanovna-saver/tree/feature/nanovna-v2
3. Руководство пользователя: //github.com/nanovna/NanoVNA-QT/raw/master/ug1101.pdf

Комплектация:
1 * S-A-A-2 хост (с аккумулятором 1950 мАч)
1 * Micro USB кабель для передачи данных
2*300 мм SMA штекер-штекер SS405 RF кабель
1 * SMA Мужской калибровочный комплект-открытый
1 * SMA Мужской калибровочный комплект-короткий
1 * SMA Мужской калибровочный комплект-нагрузка
1 * SMA разъем мама-мама
1 * набор аксессуаров

4 дюйма 3 г Тип 3 детали:

Особенности:
Изготовлен из тонкого качественного материала, практичный, имеет длительный срок службы.
Портативный и компактный, простой в эксплуатации и переноске.
4,0 дюймовый сенсорный ЖК-дисплей TFT.
Диапазон частот измерения составляет 50 кгц-3 ггц.
Высокая стабильность, высокая чувствительность, высокая точность, значительно Улучшенная производительность.
Сумка для хранения EVA удобна для хранения и переноски.

Характеристики:
Основной материал: PCB + железо
Цвет: черный
Аккумулятор: 1 * литиевый аккумулятор, 3000 мАч (входит в комплект)
Диапазон частот измерения: 50 кГц-3 ГГц
Допуск по частоте: <2ppm
Стабильность частоты: <0,5 ppm
Динамический диапазон системы (калибровка): 70 дБ (до 1,5 ГГц), 60 дБ (до 3 ГГц)
Уровень шума S11 (калибровка): -50 дБ (до 1,5 ГГц), -40 дБ (до 3 ГГц)
Скорость развертки: 100 точек в секунду
Дисплей: 4,0 дюймов, 320*480
Интерфейс USB: Micro USB
Питание: USB, максимальный ток зарядки 1а
Разъем аккумулятора: JST-XH 2,54 мм
Максимальные точки развертки (на устройстве): 201
Максимальные точки развертки (USB): 1024
Возвратные Потери порта 2 (1,5 ГГц): 20dB typ
Возвратные Потери порта 2 (3 ГГц): 13 дБ мин
Размер товара: 117*85*25 мм/4,6*3,3 * 1.0in
Вес изделия: 368 г/13,0 унции
Посылка: 215*137*85 мм/8,5*5,4*3, 3 дюйма
Вес посылка: 972 г

Примечание:
VNA-QT загрузка программного обеспечения: //github.com/nanovna/NanoVNA-QT/releases

Комплектация:
1 * SAA-2N хост
1 * Micro USB кабель для передачи данных
2*500 мм N-Тип штекер-штекер RG142-PUR RF кабель
1 * N-Тип Мужской калибровочный комплект-открытый
1 * N-образный мужской калибровочный комплект-короткий
1 * комплект калибровки типа N-папа-нагрузка
1 * Разъем типа N «Мама-мама»
1 * сумка для хранения EVA
1 * лопатка для сенсорного экрана и шнурок

4,2 3Gt Тип 3 детали:

Особенности:
4,3 дюймовый ЖК-дисплей IPS, разрешение 800*480, ультраширокий угол обзора, длительное использование не повреждает глаза.
Чехол из алюминиевого сплава, прочный и долговечный, эффективно защищающий от электромагнитных помех для обеспечения точности измерений.
Радиочастотный интерфейс-SMA, что удобно для подключения различных испытанных деталей.
Полностью сенсорный экран, с 3 боковыми кнопками одновременно, гибкое и удобное управление.
Поддержка интерфейса на китайском и английском языках.
Оптимизированный дизайн пользовательского интерфейса, удобный для пользователей для проведения измерений.
Поддержка регулировки яркости экрана.
Прошивка может быть обновлена через виртуальный U-диск, программатор не нужен, а Прошивка может быть обновлена через прилагаемый USB type-c Дата-кабель.
Стандартные качественные Калибровочные детали и фазостабильный кабель RG405 для обеспечения точности калибровки.
Разработан с интерфейсом выходной мощности USB, который может поддерживать выходную мощность 5 В/1 А.
При использовании высокоточной подзарядки IC 2A время подзарядки короче.
Поддерживая программное обеспечение хоста, хост-компьютер поддерживает интерфейсы на китайском и английском языках.
Изображения экрана устройства можно получить, сделав скриншот главного компьютера.
Функция: может измерять параметры S, коэффициент стоячих волн напряжения, диаграмму Смита, фазу, групповую задержку и т. д.

Характеристики:
Материал: алюминиевый сплав (чехол)
Основной цвет: черный
Аккумулятор: 1 * литиевый аккумулятор, 5000 мАч
Частота: 50 кгц-3 ГГц
Выходная мощность RF: -9 дБм (погрешность в пределах 1 ГГц: ± 1 дБ)
Точность частоты: <0,5 ppm
Динамические диапазоны S21: 70 дБ (1,5 ГГц), 60 дБ (3 ГГц)
Динамические диапазоны S11: 50 дБ (1,5 ГГц), 40 дБ (3 ГГц)
2-портовые Возвратные потери: 20дБ тип (1,5 ГГц), 13дб мин (3 ГГц)
Количество точек калибровки: 101 точек
Количество точек сканирования: 101 точек
Количество следов: 4
Количество точек отметки: 4 (планку точки отметки можно перемещать вверх и вниз на экране)
Интерфейс USB: режим связи USB Type-C: CDC (последовательный)
Настройка сохранения: 5 групп (после сохранения его можно напрямую отозвать при повторном использовании, нет необходимости перекалибровывать, А сохраненные параметры до последнего выключения будут автоматически отозваны при повторном включении)
Поддержка интерполяции результатов калибровки, может измерять без повторной калибровки после регулировки диапазона частот измерений
Время сканирования: около 1,9 с/1 раз (полный диапазон частот 50 кГц ~ 3000 МГц)
Размер товара: 140*73*20 мм/5,5*2,9 * 0.8in
Вес изделия: 270 г/9,5 унции
Размер упаковки: 250*150*50 мм/9,8*5,9 * 2.0in
Вес упаковки: 500 г

Комплектация:
1 * хост
1 * Набор для калибровки SMA
1 * Набор для калибровки короткого замыкания SMA
1 * Набор для калибровки нагрузки SMA 50 Ом
1 * SMA-KK адаптер с двойной головкой и внутренним отверстием
1 * SMA-JJ двухсторонний штырьковый адаптер
1 * SMA-JKW колено внешний винт внутреннее отверстие для внутреннего винта внутренний адаптер игл
Радиочастотный кабель 2*200 мм SMA-JJ RG405
1 * USB Type-C кабель для передачи данных
1 * стилус
