Введение

Банан Pi BPI-F2S-это первая доска сКоманда Banana PiИSunPlus, Это доска промышленного класса. Используйте Plus1(sp7021) дизайн. Это доска промышленного класса. Мы также проектируем расширенную плату Xilinx Artix-7 FPGA.

Направление применения

• IoT/Промышленный интернет-контроль

• Смарт-аудио

• Умная платежная система

• FPGA образование и развитие

• Автомобильные Сетевые технологии и приложения

О SunPlus SP7021

SunPlus sp7021-это революционный SoC, который имеет мощность чипа класса Linux и простоту интеграции микроконтроллера. Он с четырёхъядерным процессором ARM Cortex-A7, ядром ARM926 в реальном времени, 8051 низкомощным сердечником

Разработанная технологией Sunplus в сотрудничестве с технологией Tibbo, PLUS1 использует все сложные элементы, которые обычно находятся в современных встроенных чипах Linux промышленного класса, добавляет множество функций, направленных на IoT и приложения промышленного контроля, И поставляет полученный дизайн в простой микроконтроллер, как посылка, которая нуждается в нескольких внешних компонентах, упрощает схему схемы, И снижает сложность PCB.

SP7021 является SoC решением промышленного контроля. Он отвечает всем требованиям клиентов по функциям, но с низкой ценой, что улучшит конкурентоспособность клиентов на рынке. SP7021 обеспечивает богатый GPIOs, память и USB интерфейс. И предоставляет интерфейс MIPI CSI для видеовхода и интерфейс HDMI для видеовыхода. Он также обеспечивает интерфейс FPGA для расширения функций. SP7021 также имеет 4 порта Ethernet, предоставляя клиентам Высокое конкурентное решение.

Характеристики SP7021

• Простая в использовании посылка LQFP.

• Четырехъядерный процессор Cortex-A7 1 ГГц, а также 8051 ядер A926.

• Один 3,3 V питания *.

• Встроенная память 128 МБ или 512 Мб DDR3 DRAM.

• Восемь 8-битный 5V-tolerant портов ввода-вывода, плюс один сильноточный порт.

• Гибкое периферийное мультиплексирование (PinMux).

• Двойной PinMuxable Ethernet MACs.

• Четыре PinMuxable Enhanced UARTs, плюс одна консоль UART.

• Диапазон промышленных рабочих температур: -40C ~ + 85C.

• Низкий EMI упрощает сертификацию.

• Современная, Yocto-на основе дистрибуции Linux.

• 10-летний гарантий поставок.

• Надежная готовая к запуску Современная Дистрибуция Linux доступна

• И многое другое...

Оборудование

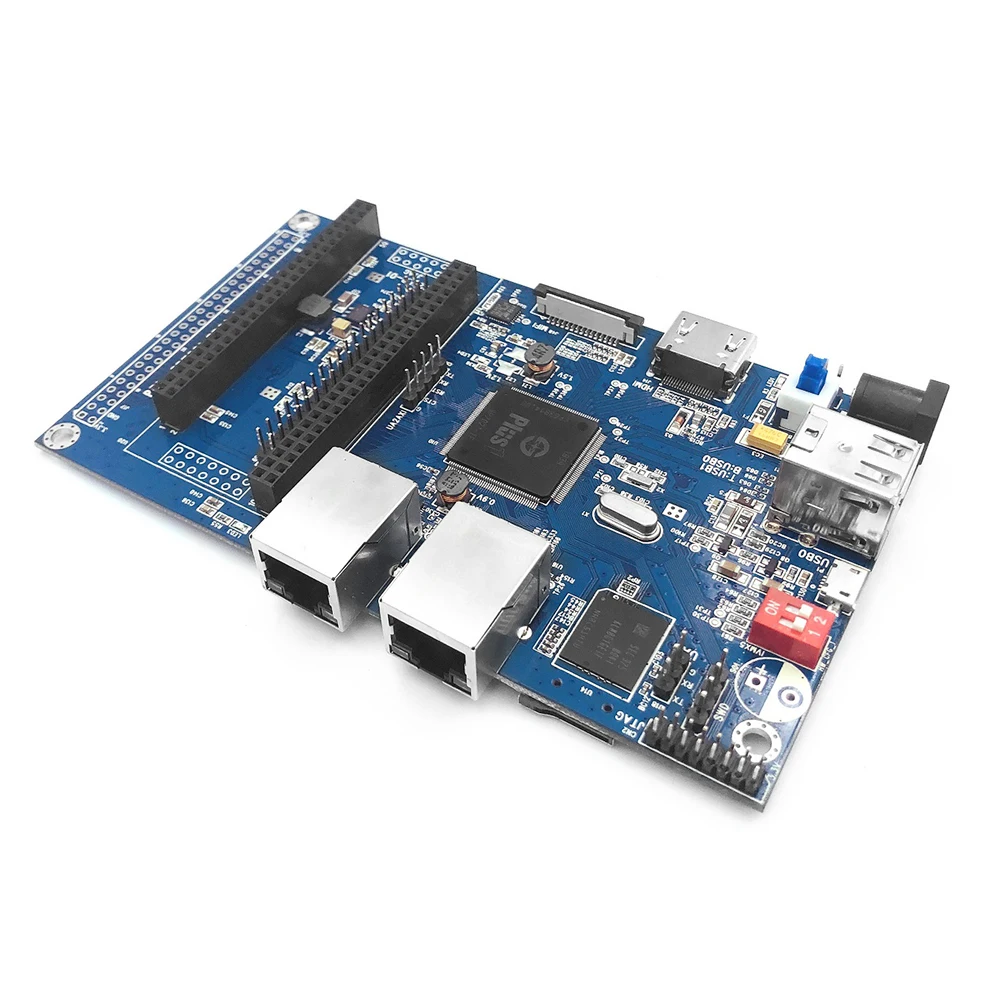

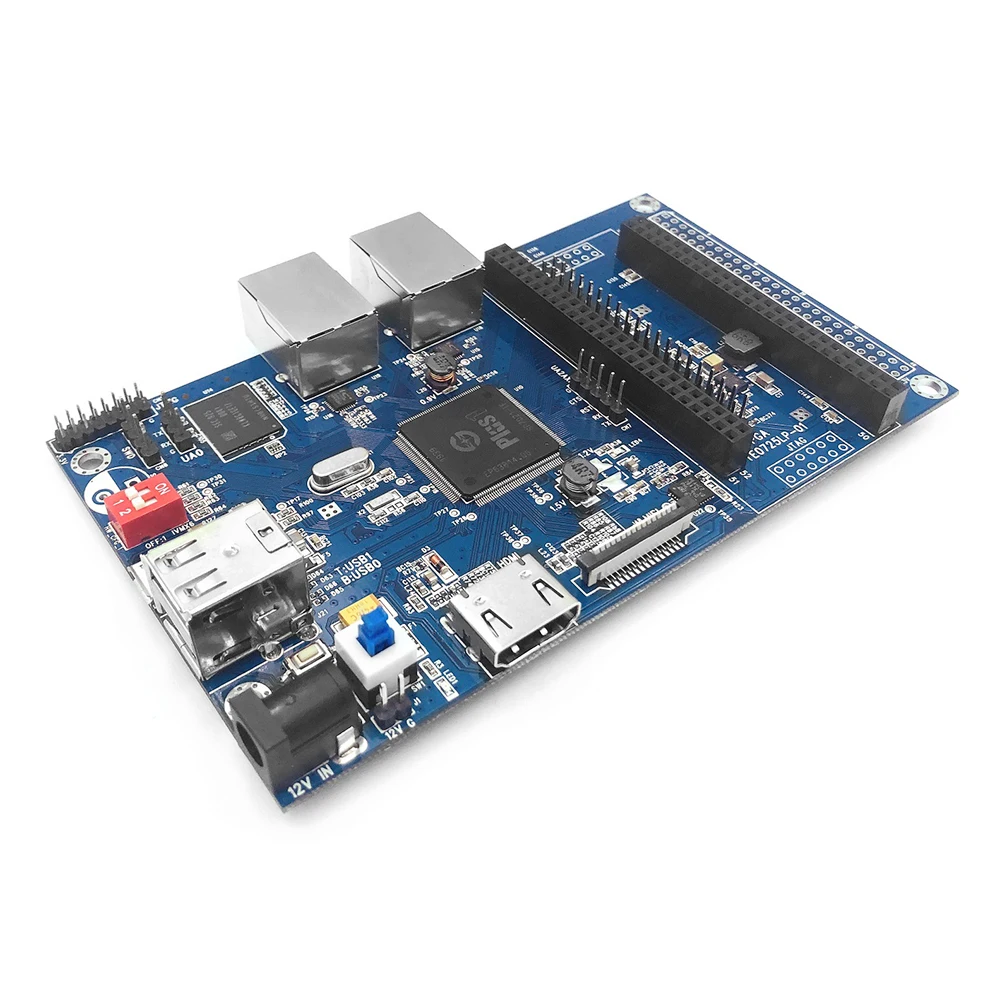

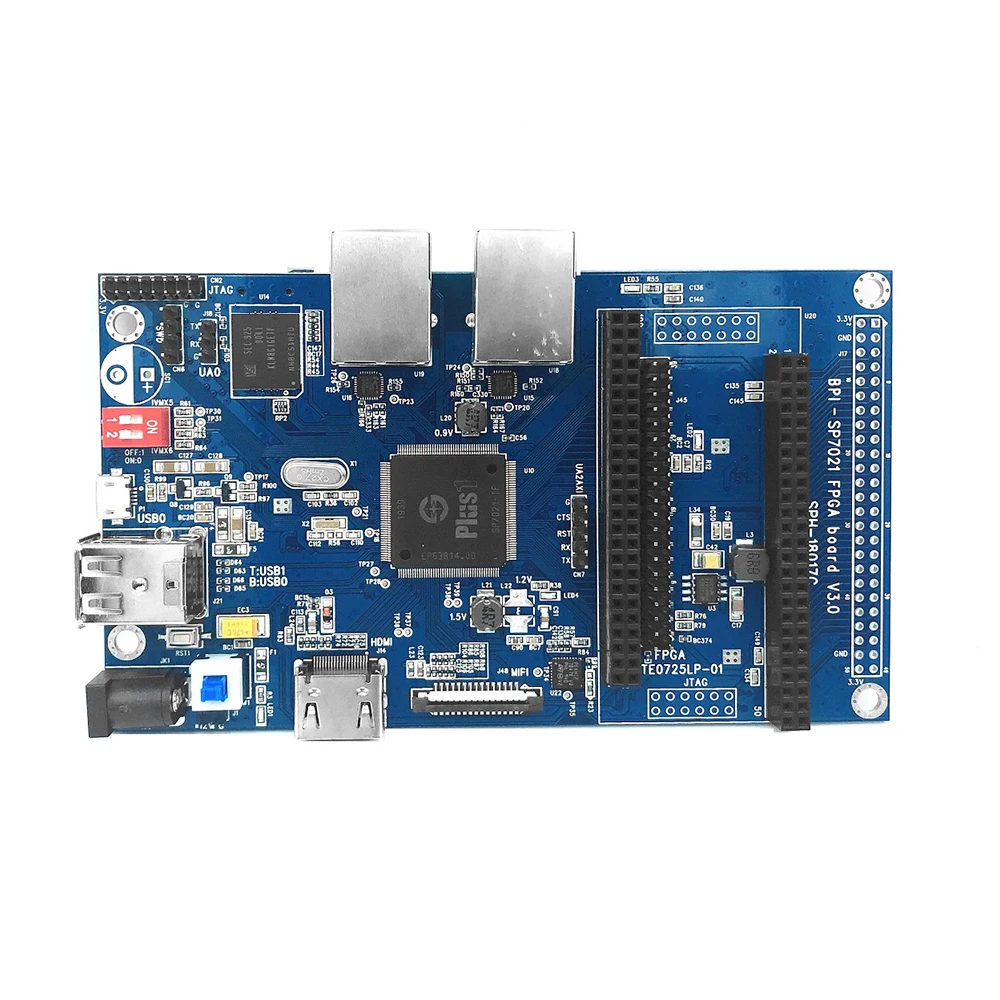

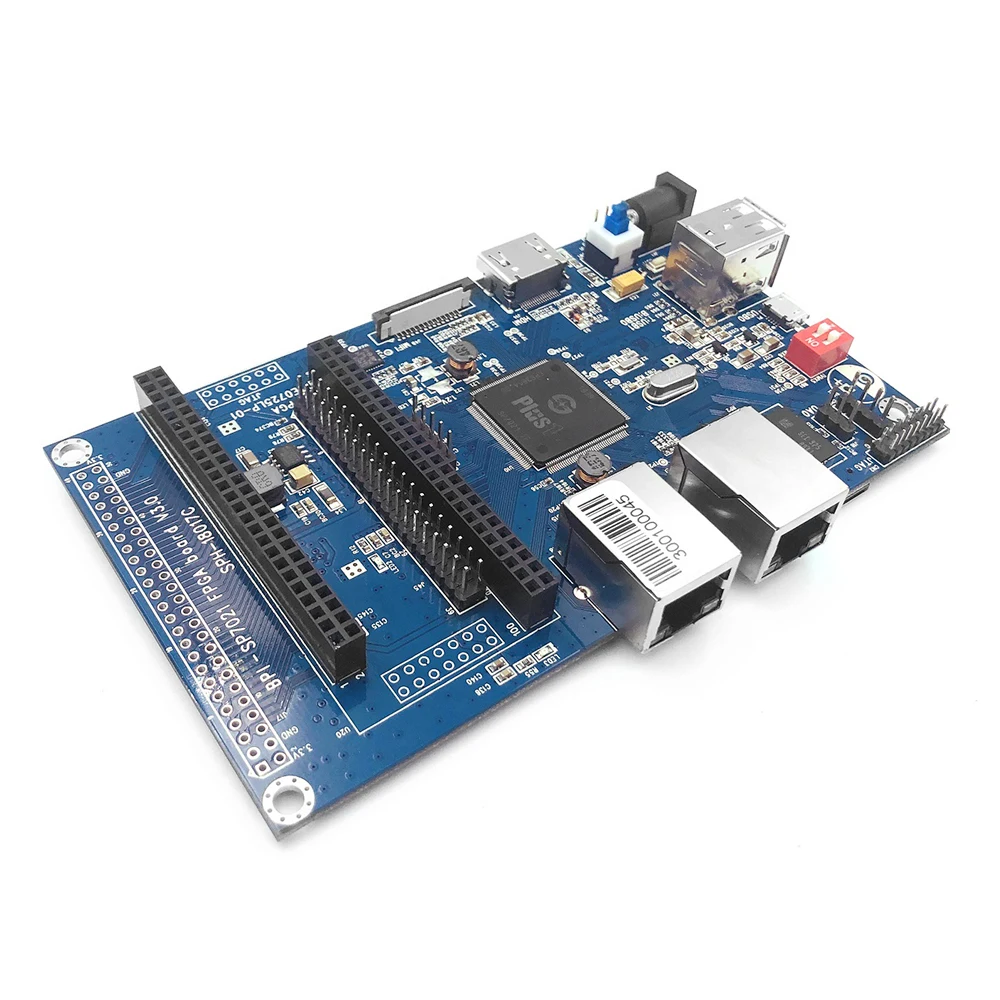

Аппаратный интерфейс

Примечание: 40 PIN GPIO compitable Raspberry Pi

Технические характеристики оборудования

• SoC - Sunplus SP7021 «Plus1» с quad-core Cortex-A7 процессор @ 1,0 ГГц, одна рука A926 микропроцессор, 8051 сердечника для того чтобы отрегулировать ввода/вывода, И 128 МБ или 512 Мб DDR3 DRAM.

• Память-8 ГБ eMMC flash, слот для карты microSD

• Видеовыход-HDMI 1.4 выхода

• Разъем для камеры I/F - MIPI CSI

• Подключение-2x 10/100M Ethernet

• USB - 2x USB 2,0 хост-порты, 1x micro USB порт

• Расширение

40-контактный GPIO header совместим с Raspberry Pi header2x В переменного тока, 50-pin FPGA интерфейс для Trenz Electronic TE0725LP-01-100-2D Artix 7 FPGA boardUnpopulated, незарегистрированным В переменного тока, 50-штыревой разъём это кажется, что проходить к одному из заголовки для дополнительного FPGA доска

• Отладки-3-штыревой разъём для UART консоли, 10-контактный заголовок JTAG, SWD льда порт

• Безопасность-TPM 2,0 через ST33TPH2EI2C безопасный элемент

• Misc-выключатель питания, кнопка сброса, выбор загрузки dip-переключатель

• Источник питания-12 В постоянного тока через разъем питания

• Размеры-135x80 мм

• Диапазон температур- -40C ~ + 85 °C

SOC образование и traiТренировочный Набор ning

SunPlus SP7021 development Suit-это набор развивающей платформы с высокой интеграцией одного чипа на основе sunplus 7021 SOC. С высокой производительностью, низкими характеристиками энергопотребления; Встроенная система Linux Embed, подходит для обработки голосовых изображений, связи, портативного промышленного оборудования управления и других приложений. С высокопроизводительным процессором, особенно подходит для искусственного интеллекта AI, Машинное зрение и другие приложения, требующие сильной вычислительной мощности; Расширяемый модуль FPGA, макет, небольшая площадь платы, простое в тестировании
