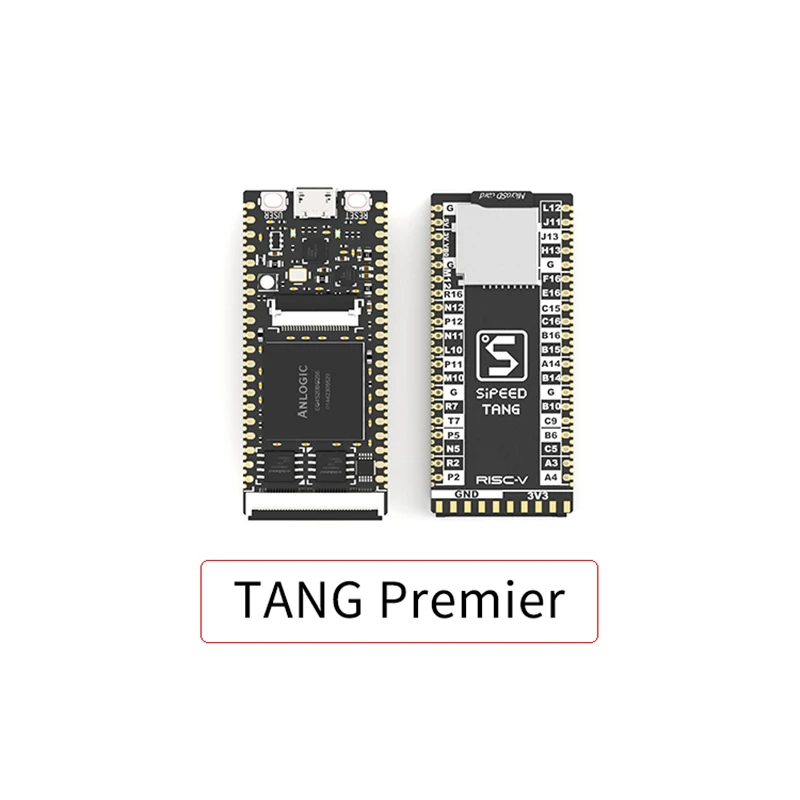

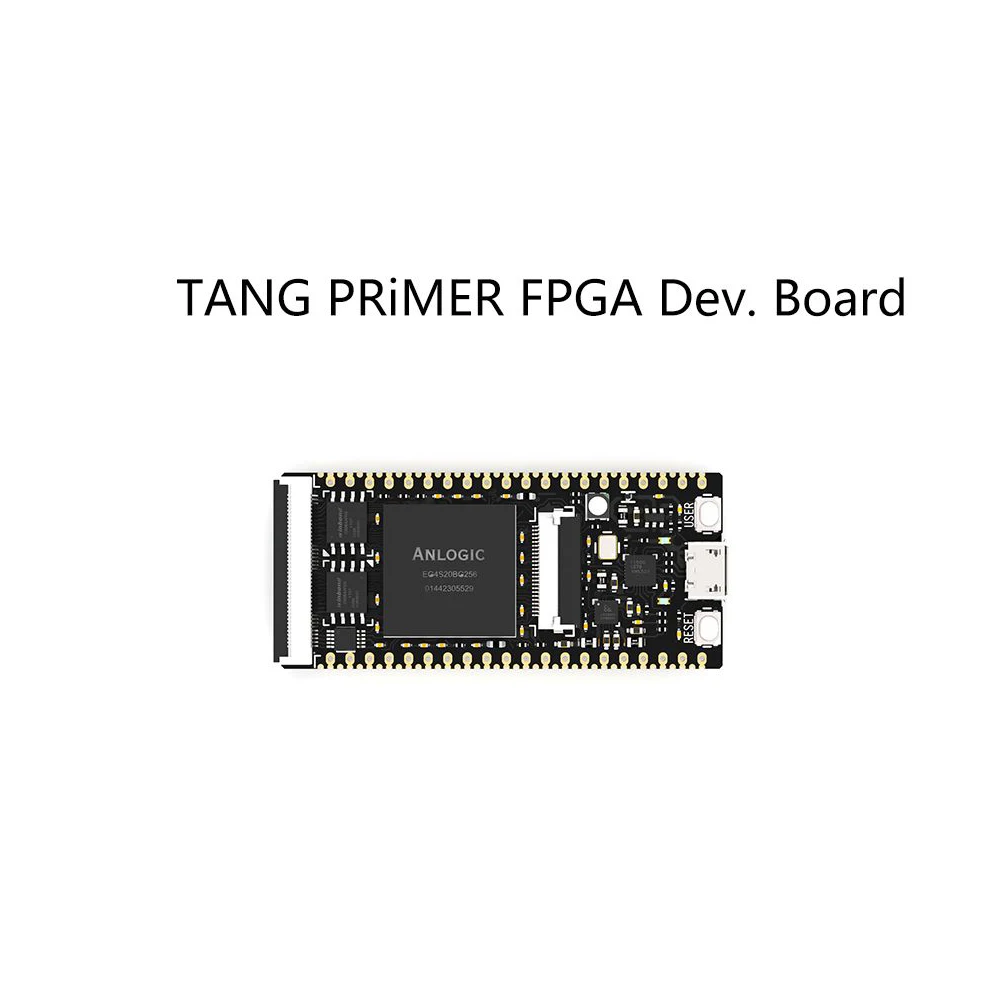

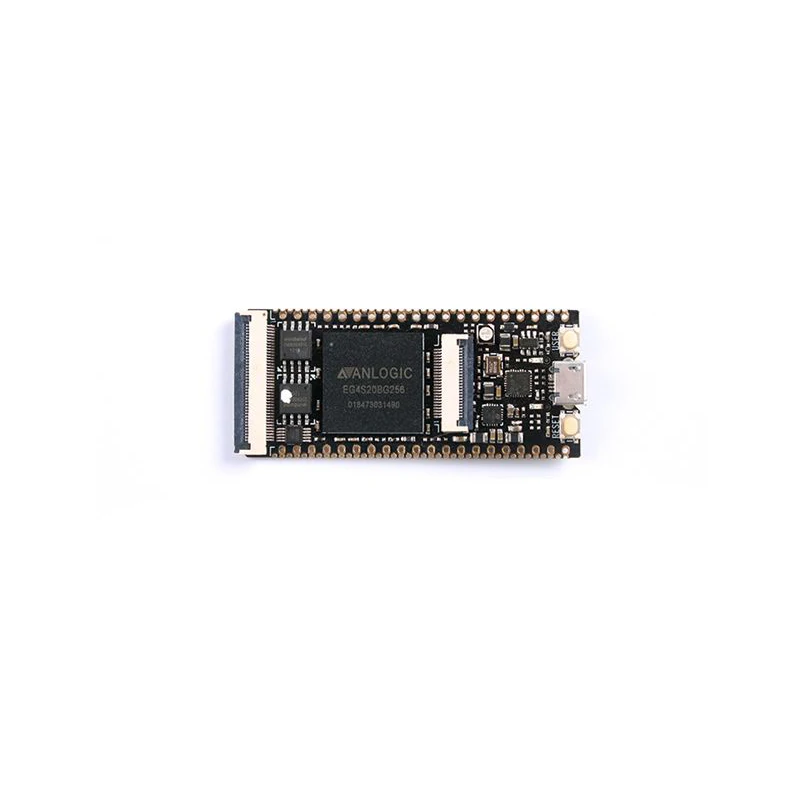

Особенности Tang Anlogic EG4S20 FPGA-не связанные с Amlogic-которые запускают RISC-V softcore, и все упаковано в небольшой форм-фактор

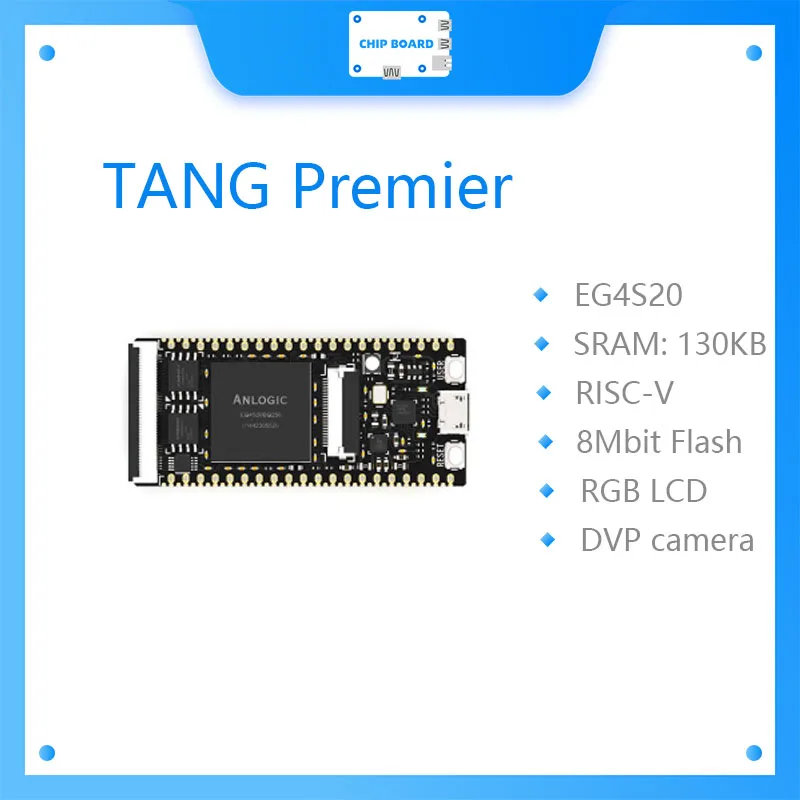

Характеристики:

• Основной блок:Технология Anlogic EG4S20
• Логическая единица:20K (LUT4/LUT5 hybrid architecture)
• SRAM:Около 130 КБ
• SDRAM:Встроенный 32 бит ширина 64 Мбит
• Вспышка:Конфигурации ПЛИС флэш-памяти, 8 Мбит пользовательский флэш-памяти, ни/nand опционально
• Загрузка и отладка:Бортовой FPGA JTAG скачать отладчик, RV отладчик может отлаживать hummingbird core
• Интерфейс:

-Разъем FPC40P, может быть подключен к RGB LCD, VGA адаптерной плате
-Разъем FPC24P, может быть подключен к DVP камере, высокоскоростной ADC модуль
-Резистивный контроллер сенсорного экрана для интерфейса I2C, используемый с ЖК-дисплеем RGB

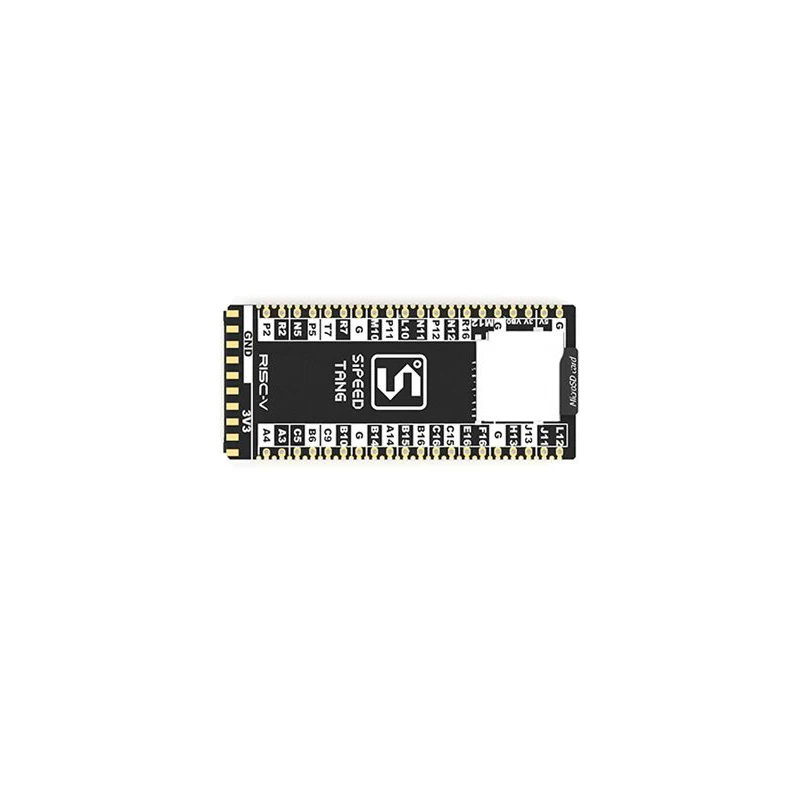

• Штифт и свинец:

-Прилегающие контакты LVDS нарисованы в той же длине, что и 8 GCLKs, и все 8 ADCs вынимаются.
-Двухрядный контактный интервал 900mil, совместим с макетом
-Половина отверстия приводит к дополнительным 40 IO, и вся плата приводит к 130 + IO

• Электрические характеристики:

-Micro USB 5V источника питания; 2,54 мм поршневой палец
-3,3 V ~ 5V источника питания; 1,27 мм штамп отверстие источника питания
-3-канальный блок питания DCDC источника питания чип, стабильная и эффективная источника питания
-Независимая Регулировка уровня Bank0 IO

Сценарий целевого приложения

• Высокоскоростное соединение интерфейса связи
• Обучение, отладка, исследование мягких ядер, таких как RISC-V
• Обработка машинного зрения
• Ускорение параллельных вычислений
