Высокоскоростной модуль AD AD9226 параллельный 12-битный 65m плата для разработки ПЛИС
История изменения цены
*Текущая стоимость 2 119,89 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Aug-17-2025 | 2691.16 руб. | 2745.36 руб. | 2718 руб. |
| Jul-17-2025 | 2183.48 руб. | 2227.17 руб. | 2205 руб. |
| Jun-17-2025 | 2649.76 руб. | 2702.23 руб. | 2675.5 руб. |
| May-17-2025 | 2628.8 руб. | 2681.67 руб. | 2654.5 руб. |
| Apr-17-2025 | 2098.56 руб. | 2140.48 руб. | 2119 руб. |
| Mar-17-2025 | 2585.2 руб. | 2637.75 руб. | 2611 руб. |
| Feb-17-2025 | 2564.91 руб. | 2615.3 руб. | 2589.5 руб. |
| Jan-17-2025 | 2543.84 руб. | 2594.50 руб. | 2568.5 руб. |
Описание товара
Название = ckeditor
Высокая скорость 12 позиций 、 65MSPSOfSingle wayAD9226data модуль сбора данных
1 Введение в модуль

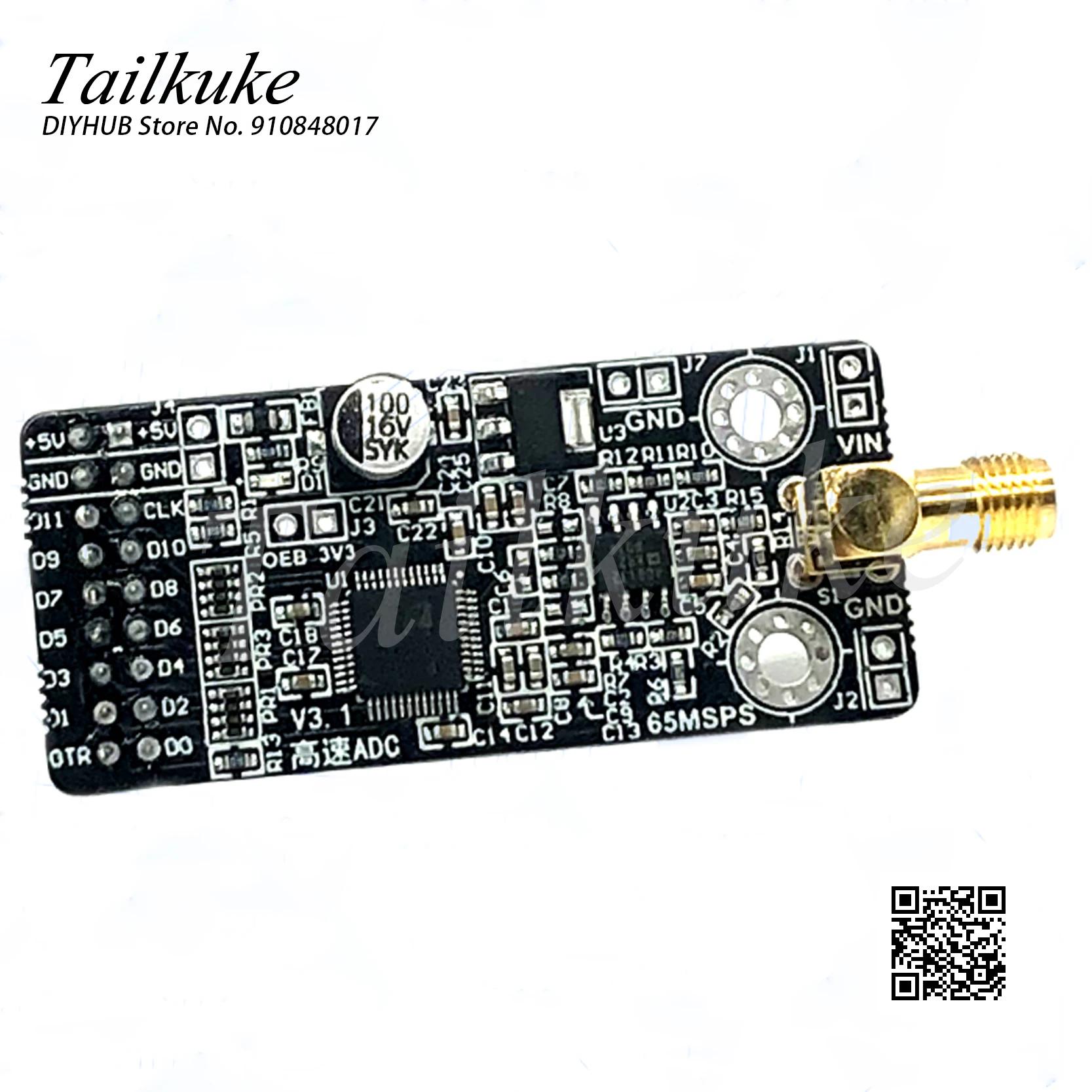

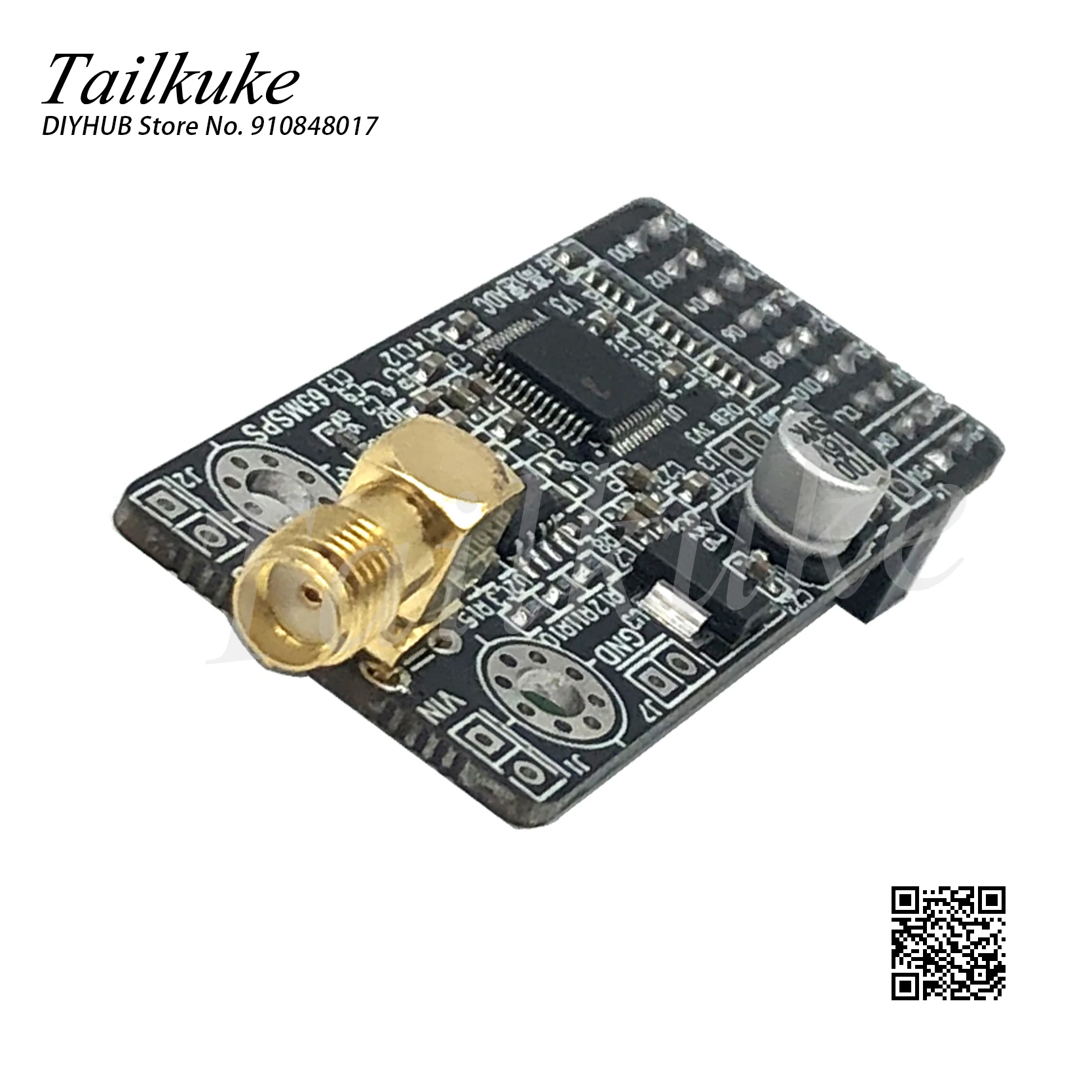

Этот модуль высокоскоростнойADВыборADIКомпания12Бита высокая скоростьA/DКонвертерAD9226.AD9226Многоуровневая дифференциальная архитектура трубопровода принята, максимальная частота дискретизации составляет65MSPS; Чип одиночного источника питания, он имеет держатель образца и Опорное напряжение, конструкция периферийной цепи упрощена; Отвечает промышленным требованиям, и во всем диапазоне рабочих температур, чтобы обеспечить отсутствие потери кода.
У нас есть две модели в твердом модуле, разница в том, что пакеты микросхем разные, одна isAD9226 ASTZ QFP-48encapsulation, другая isAD9226ARSZ ssop28инкапсуляция; Производительность модуля такая же, как и два горошка., то же самое касается интерфейсов данных; Клиенты выбирают в соответствии со своими потребностями!
Диапазон входного напряжения модуля-5 В ~ + 5 В, Затем введите пиковое значение как10VppСигнал. Затухание и Смещенные Цепи используются в модуле для регулировки входного сигнала, преобразования в1 В ~ 3 в(То есть, пиковое значение2Vpp) Вход сигналаAD9226. Это ввод-5ВВремя,АЦПВходное напряжение3 в; Вход0 ВВремя,АЦПВходное напряжение2 в; Вход+ 5ВВремя,АЦПВходное напряжение1 в. Высокая скоростьADБлок-схема модуля показана на рисунке ниже.
Блок-схема
Основными особенностями модуля являются:
(1) Максимальная скорость усыновления:65MSPS.
(2) Амплитуда входного аналогового сигнала:±5В(А именно10VppВход).
(3) Полоса пропускания аналогового сигнала:-3 дБПропускная способность350 МГц.
(4) Уровень цифрового интерфейса:3,3 В.
(5) Модуль питания:+ 5ВОдиночный блок питания.
(6) Есть два типа интерфейса ввода аналогового сигнала: один2,54Интерфейс с шагом, одинSMAИнтерфейс (по умолчанию).
(7) Интерфейс цифрового сигнала:2×7Двухрядный2,54Распорное основание, направление вниз.
(8) Этот модуль создает разъемGND, Он используется для подключения заземляющего щупа мультиметра для облегчения тестирования пользователем.
(9) В соответствии с реальными потребностями пользователей, настройте правильные модули. Потому что процесс отладки сложный, поэтому нам нужно добавить определенную таможенную плату.
2 интерфейса модуля
Есть два типа интерфейса ввода аналогового сигнала, один-контактный разъем, одинSMAИнтерфейс(Рекомендуемое использованиеSMAВходной сигнал интерфейса); Интерфейс передачи данных14PINИз2,54Интерфейсная схема модуля показана на рисунке ниже.
Ad9226chiplqfpenкапсуляция
Ad9226chipssopenкапсулирование
Схема интерфейса модуля
Метод подключения интерфейса 3 модуля
Высокая скоростьADНеобходимо использовать тестирование модуляADКонтроллер преобразования(Общее использованиеПЛИС),+ 5ВЛинейный Регулируемый источник питания(Небольшая рябь)И источник сигнала. Модули и fpgaсхема подключения показаны на рисунке ниже.
Модули и схема подключения modulesFPGATest
Используйте магазинЛинейный Регулируемый Модуль питания、C8051F/STM32 + FPGAОсновная платаИ160 МГцИсточник сигналаСхема тестового подключения показана на рисунке ниже.
Схематическая схема подключения тестовой среды модуля
4. Эффект отладки модуля
Входная синусоида отдельно 、 квадратная и треугольная волны сигнала, их амплитуды10В, Частота100 кГц. Наблюдение и использование формы волныКвартус IIИнструменты внутриСигнализация IIКоллекцияФорма данных.ADМодульныйЧастота дискретизацииНабор65 МГц.
Будьте осторожны: входное сопротивление модуля50Ом, поэтому необходимо настроить источник сигнала на привод50Омическая нагрузка, в противном случае входной сигнал уменьшится вдвое.
Изображение эффекта тестирования модуля
