KKMOON NanoVNA F V2 4 3 дюймовый IPS ЖК дисплей векторный сетевой анализатор S A 2 антенный

KKMOON NanoVNA F V2 4 3 дюймовый IPS ЖК дисплей векторный сетевой анализатор S A 2 антенный

Портативный векторный сетевой анализатор NanoVNA-F V2-новый продукт, разработанный на базе NanoVNA-F. Он использует 4,3-дюймовый IPS ЖК-дисплея и корпус из алюминиевого сплава. Он оснащен литиевой батареей большой емкости 5000 мАч в стандартной комплектации. Поддержка сенсорного экрана и боковой кнопки, поддержка китайского и английского интерфейса. Дизайн этого продукта основан на edy555's NanoVNA и OwOcomm S-A-A V2, и глубокая оптимизация программного обеспечения сделана на основе предыдущего продукта NanoVNA-F. Рабочий интерфейс совместим с NanoVNA-F, диапазоны измерений расширены до 3 ГГц, а динамические диапазоны больше. Измерение является более точным и более удобным.

Особенности:

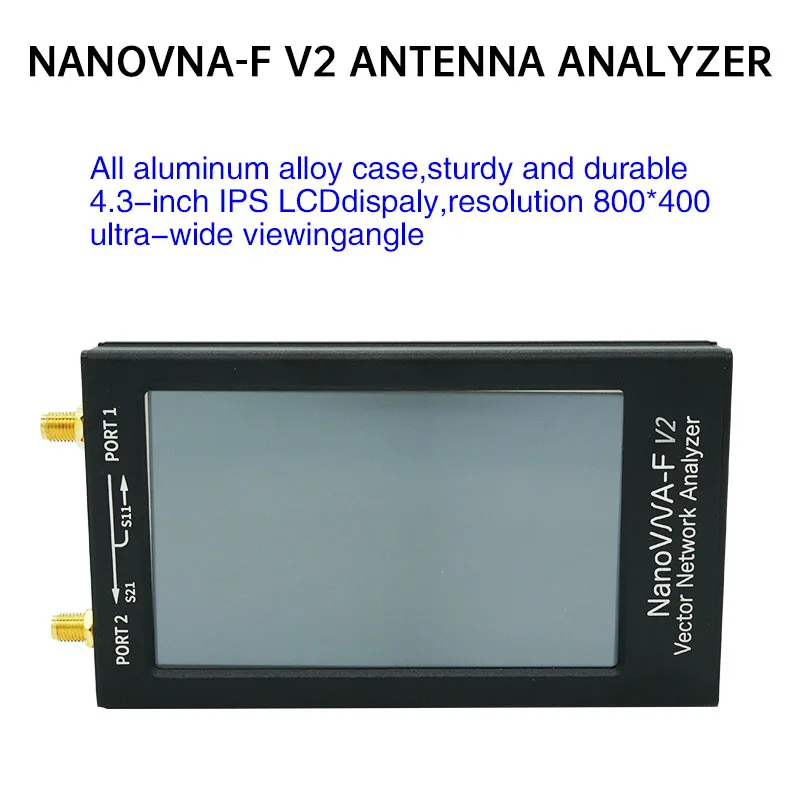

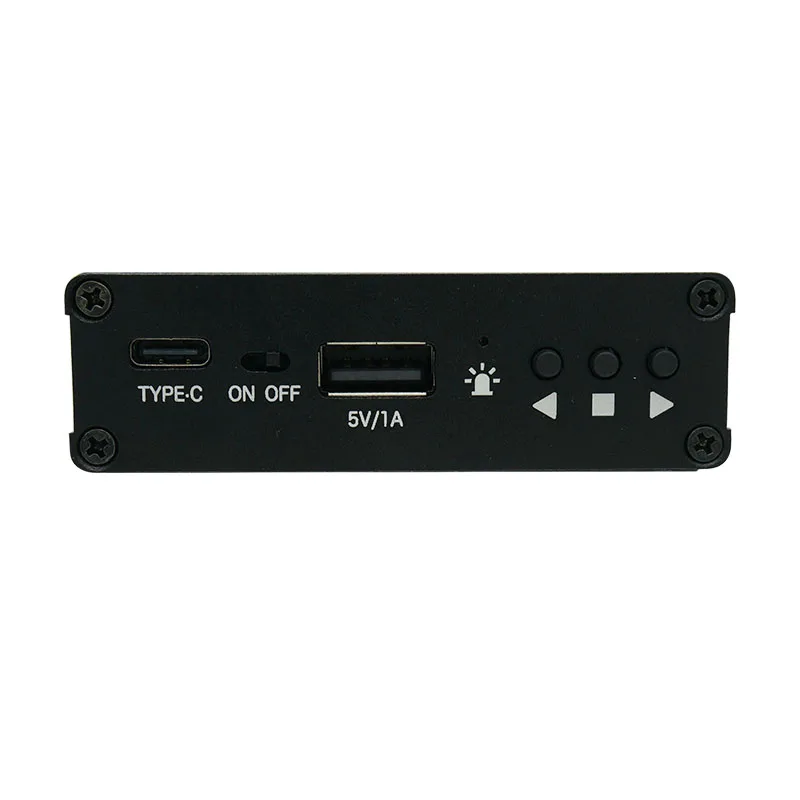

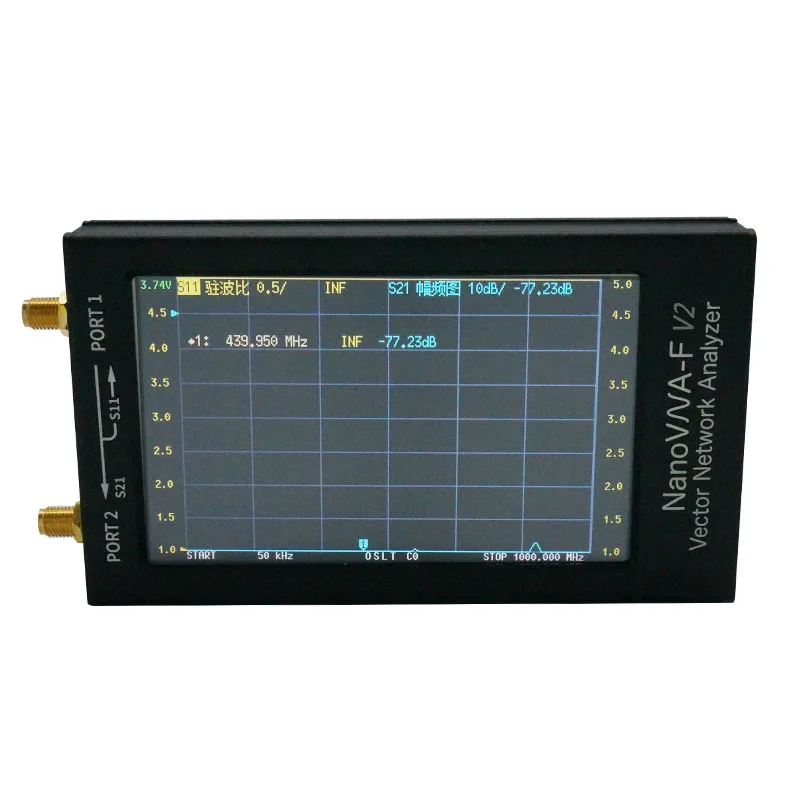

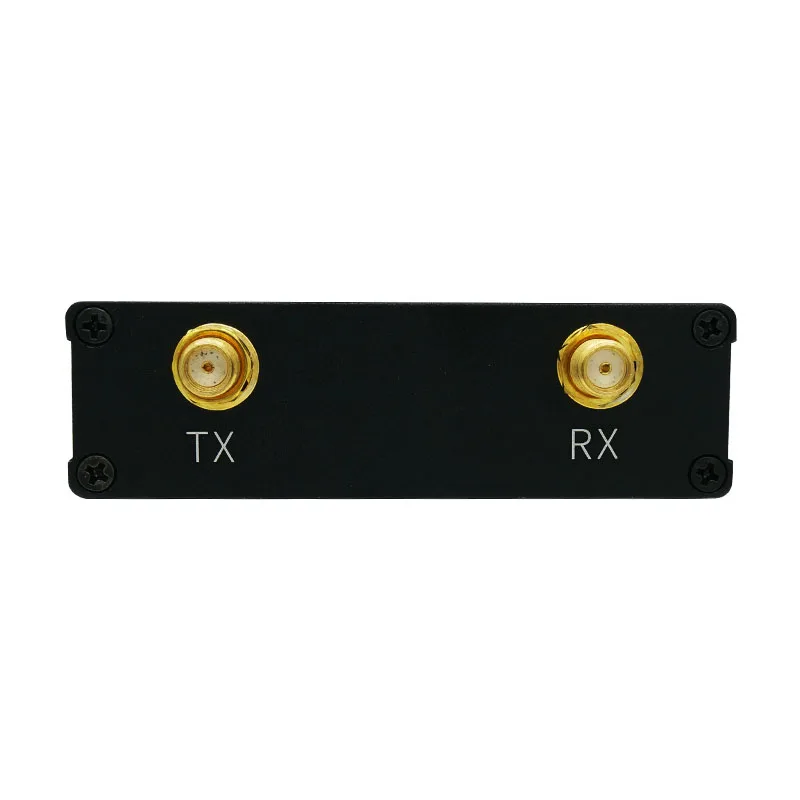

4,3 дюймовый IPS ЖК-дисплей, разрешение 800*480, ультра-широкий угол обзора, длительное использование не режет глаза. Корпус из алюминиевого сплава, прочный и прочный, эффективно защищает электромагнитные помехи для обеспечения точности измерений. Радиочастотный интерфейс SMA, что удобно для подключения различных протестированных деталей. Полностью сенсорный экран, с 3 боковыми кнопками в то же время, гибкое и удобное управление. Поддержка китайского и английского интерфейса. Оптимизированный дизайн пользовательского интерфейса, удобный для пользователей для выполнения измерений. Поддержка регулировки яркости экрана. Прошивка может быть обновлена с помощью виртуального u-диска, программатор не требуется, а Прошивка может быть обновлена с помощью входящего в комплект кабеля USB type-c для передачи данных. Стандартные качественные Калибровочные детали и фазоустойчивый кабель RG405 для обеспечения точности калибровки. Разработан с USB выходным интерфейсом, который может поддерживать выходную мощность 5 В/1 А. С помощью микросхемы с высоким током зарядки 2A время подзарядки меньше. Поддержка программного обеспечения хост-компьютера, хост-компьютер поддерживает китайские и английские интерфейсы. Изображения экрана устройства можно получить, сделав скриншот компьютера. Функция: может измерять параметры S, соотношение напряжения стоячих волн, диаграмму Смита, фазу, групповую задержку и т. Д.

Технические характеристики:

Материал: алюминиевый сплав (корпус) Основной цвет: черный Батарея: 1 * литиевая батарея, 5000 мАч Частота: 50 кГц-3 ГГц Выходная мощность RF: -9 дБм (ошибка в пределах 1 ГГц: ± 1 дБ) Точность частоты: <0.5ppm Динамические диапазоны S21: 70 дБ (1,5 ГГц), 60 дБ (3 ГГц) S11 динамические диапазоны: 50 дБ (1,5 ГГц), 40 дБ (3 ГГц) Обратная Потеря на 2 порта: 20 дБ typ (1,5 ГГц), 13 дБ min (3 ГГц) Количество калибровочных точек: 101 точек Количество точек сканирования: 101 точек Количество следов: 4 Количество точек отметки: 4 (полосу точки отметки можно перемещать вверх и вниз на экране) Интерфейс USB: USB Type-C Режим связи: CDC (последовательный) Настройка сохранения: 5 групп (после сохранения, он может быть непосредственно восстановлен, когда он используется снова, нет необходимости перекалибровать, И сохраненные параметры до последнего выключения будут автоматически запоминаны при повторном включении) Поддержка интерполяции результатов калибровки, может измерять без повторной калибровки после регулировки диапазона частот измерения Время сканирования: около 1,9 с/1 раз (50 кГц ~ 3000 МГц полный диапазон частот) Размер товара: 140*73*20 мм/5,5*2,9 * 0.8in Вес изделия: 270 г/9,5 унций Размер упаковки: 250*150*50 мм/9,8*5,9 * 2.0in Вес упаковки: 500 г

Упаковочный лист:

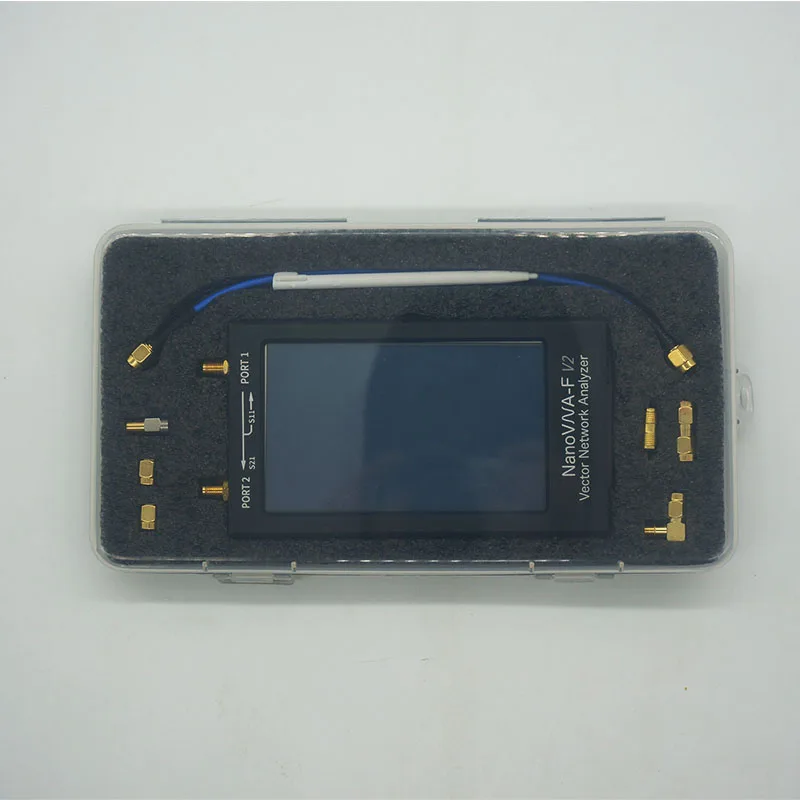

1 * хост 1 * SMA Открытый комплект калибровки 1 * комплект для калибровки короткого замыкания SMA 1 * Набор для калибровки нагрузки SMA 50Ω 1 * SMA-KK адаптер с двумя головками 1 * SMA-JJ двухголовый штыревой адаптер 1 * SMA-JKW локоть наружный винт внутреннее отверстие для внутреннего винта внутренний адаптер иглы 2*200 мм SMA-JJ RG405 радиочастотного Кабеля 1 * USB Type-C кабель для передачи данных 1 * стилус
