JDS6600US EU AU UK Plug 60MHz Digital Control DDS Dual-channel Arbitrary Waveform Functional Signal Generator Frequency Meter |

---

Features:
1.JDS6600 series Dual-channel Function Signal generator combines multiple functions in one, such as Function Signal Generator, Arbitrary Waveform Generator, Pulse Generator, Sweep, Counter and Frequency Meter, etc.
2.The instrument adopts the Direct Digital Synthesizer(DDS) technology and provides stable, precise, pure and low distortion signals.
3.With output short-circuit protection: all signal output can work 60s under load short-circuit condition.
4.Use soft silicone keys instead of traditional patch keys, high sensitivity and convenient for operation.

Description:

It's a great testing or measuring instrument for electronics engineers, electronic laboratory, teaching and researching.

Specifications
Model:JDS6600
Plug:US/EU/UK/AU(optional)
Sine frequency range: 0~60MHz
Square frequency range: 0~25 MHz
Triangle frequency range: 0~25 MHz
Pulse frequency range: 0~6 MHz
TTL digital frequency range: 0~6 MHz
Arbitrary wave frequency range: 0~6 MHz
Square rise time: ≤10nS
Pulse width adjustment range:25nS - 4000S
Frequency accuracy: ±20 ppm
Frequency stability: ±1 ppm/3h

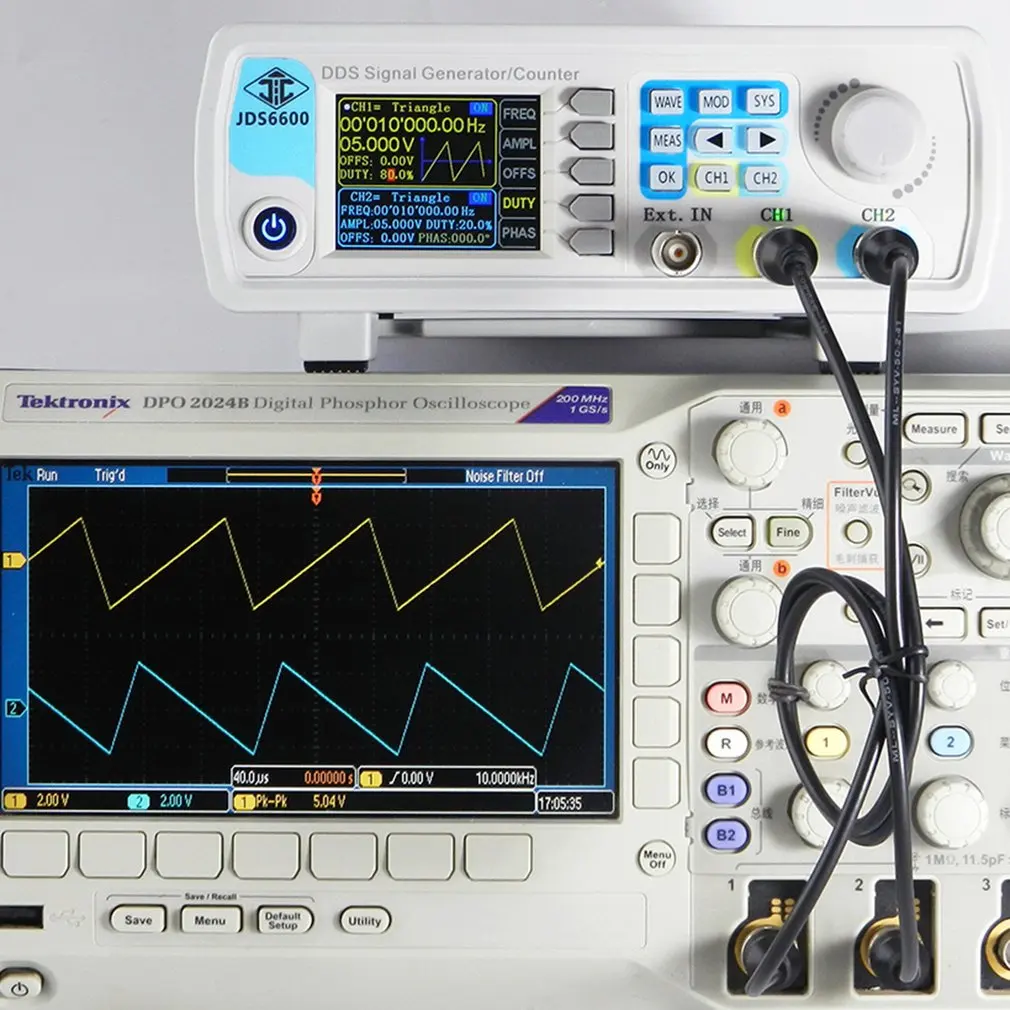

Waveform specifications:

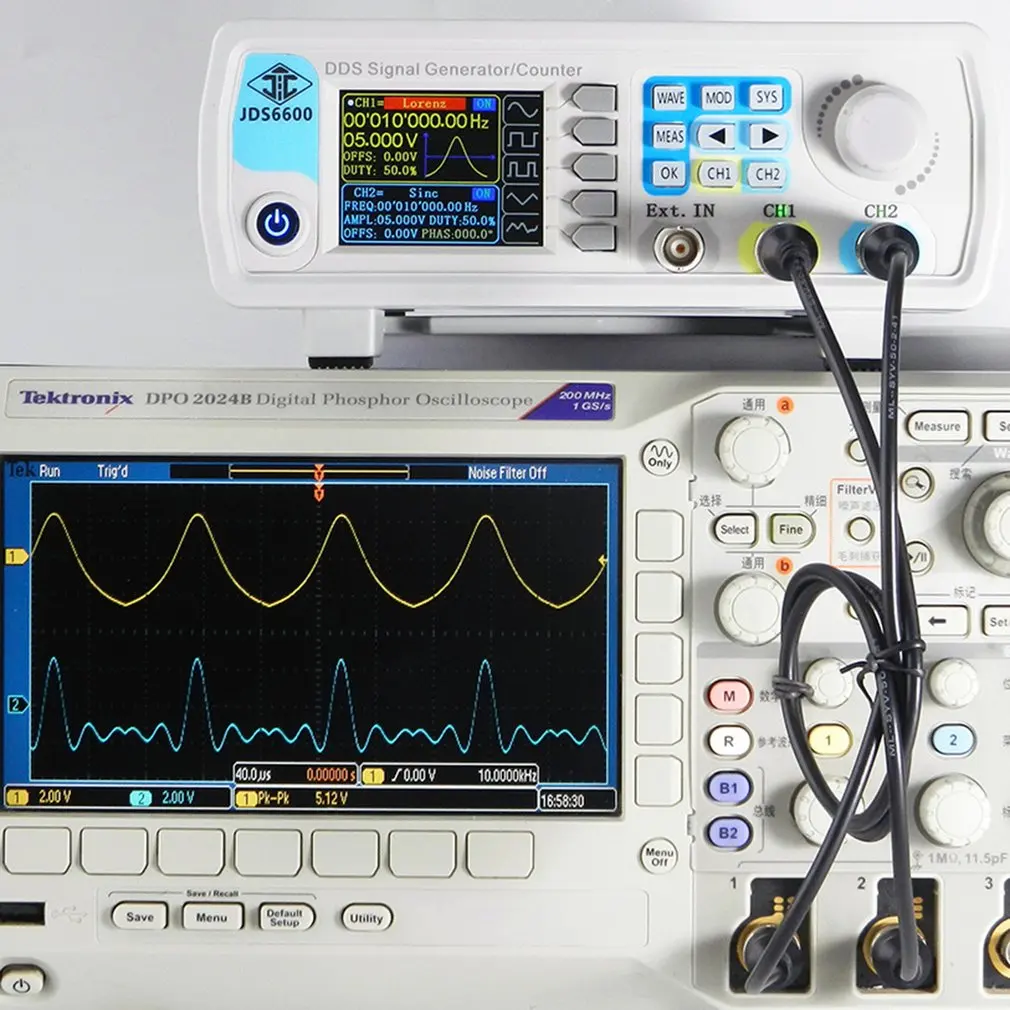

Waveform:  Sine, square, triangle, pulse (duty-cycle correction, pulse width and cycle time adjustable), arbitrary wave, CMOS, DC level, half-wave, full-wave, pos-ladder, neg-Ladder, noise, exponential rise, exponential fall, tone, cink pulse, lorentz pulse, and 60 kinds user-defined waveforms.
Waveform vertical resolution:   14 bits
Waveform sampling rate:   266 MSa/s
Waveform length:   2048 points
Sine - Harmonic suppression:   ≥45dBc(<1 MHz); ≥40dBc(1 MHz~20 MHz)
Sine - Total harmonic distortion:   <0.8%(20 Hz~20 kHz,0dBm)
Square and Pulse - Overshoot (Square):   ≤5%
Square and Pulse - Duty-cycle range（Pulse）:   0.1 - 99.9%
Ramp wave – Linearity:   ≥98%(0.01 Hz~10 kHz)

Output specifications:
Amplitude range:  Frequency<10MHz，0-20VPP; Frequency＞10 MHz, 0 - 10Vpp.
Amplitude resolution:   1 mV
Amplitude stability:   ±0.5%/5 h
Amplitude flatness:  ±5%(<10 MHz); ±10%(>10 MHz)

Waveform specifications:
Output impedance:   50Ω±10%（typical）
Protection:   Short circuit 60S will not be damaged
DC Offset:
Offset adjusting range:   Output Amplitude>2V，-9.99V~9.99V；0.2V<>
Offset resolution:   0.01 V

Phase specifications:
Phase adjusting range:   0~359.9o
Phase resolution:   0.1o

TTL/COMS Output:
Low level:   <0.3 V
High level:   1 - 10 V
Level rise/fall time:   ≤20ns

External measurement functions:
Frequency meter function - Frequency measurement range:   1 Hz~100 MHz
Frequency meter function - Measurement accuracy:   Gate time continuously adjusted between 0.01S~10s
Counter function - Counting region:   0-4294967295
Counter function - Coupled mode:   2 Coupling modes, DC and AC
Counter function - Counting mode:   Manual operation.
Input signal voltage range:    2 – 20 Vpp
Pulse width measurement:    0.01us (resolution), 20s (MAX measuring time)
Period measurement:   0.01us (resolution), 20s (MAX measuring time)

General technical parameters:
Display type:   2.4 inch TFT color LCD
Storage and loading - Quantity:   100 groups
Storage and loading – Location:   00 to 99(extract 00 place data at default boost state)
Arbitrary wave – quantity:   1 to 60, totally 60 groups (default boost 15 groups)

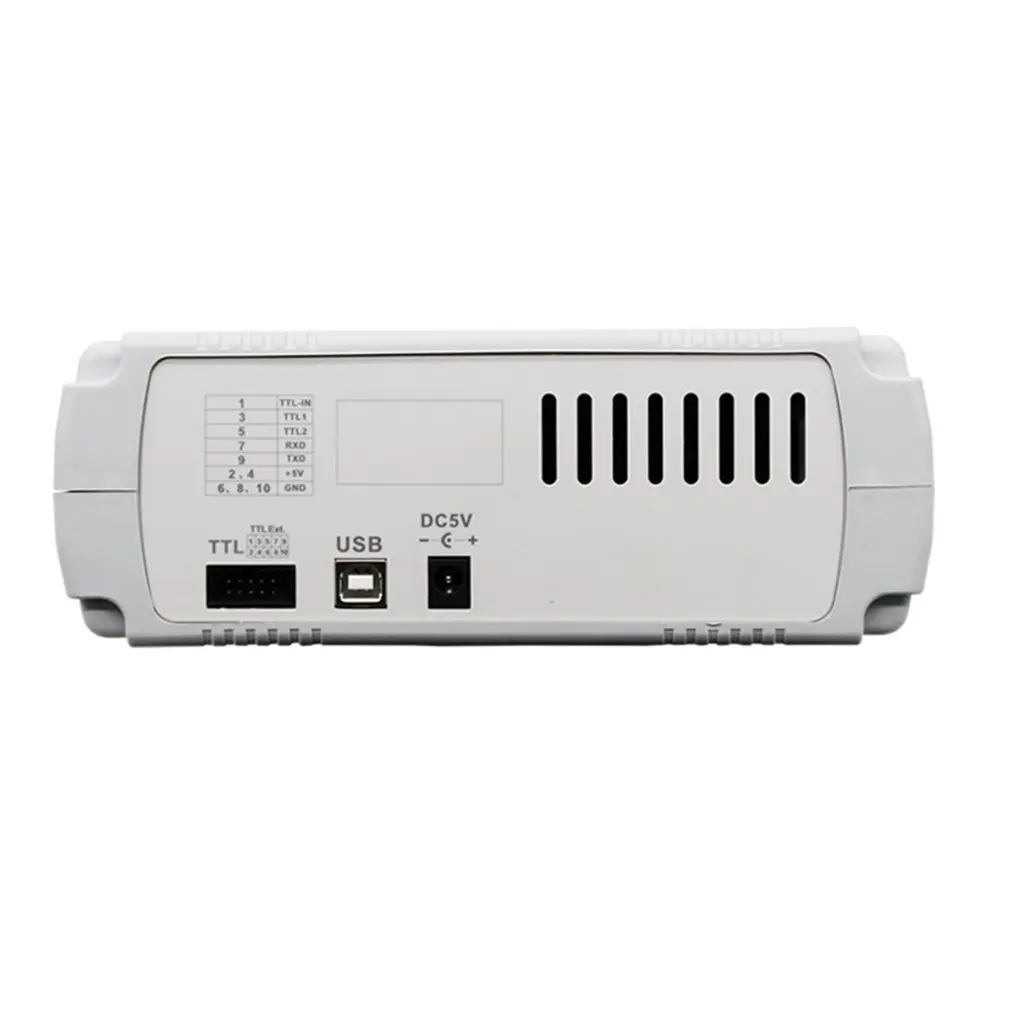

Interface mode:   USB to serial interface
Extension interface:   There is serial interface of TTL level mode to be convenient for secondary development.
Communication speed - Adopt standard:   115200 bps
Communication protocol - Adopt command:   line mode, open protocol
Power supply:   DC 5 V±0.5 V
Manufacturing process:   Surface-mount technology, large scale integrated circuit, high reliability, long service life
The user can set ON or OFF by procedure
Operating characteristics: Full button operation, knob continuous adjustment.

Sweep Functions:
Sweep channel:   CH1 or CH2
Sweep type:   Linear sweep, log sweep
Sweep time:   0.1s~999.9s
Setting range:   Arbitrarily set between start point and stop points
Sweep direction:   Forward, backward and round trip

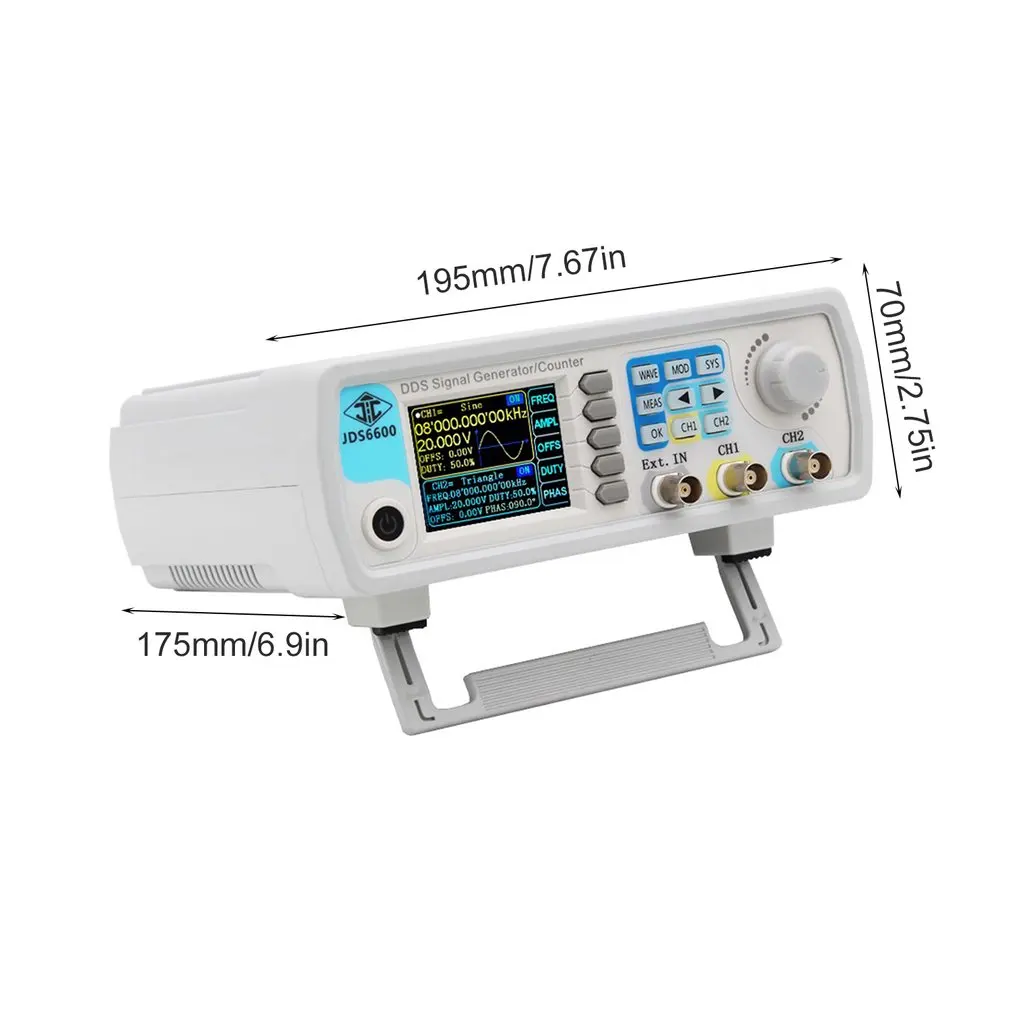

Package informations:
Package Size:240x210x95mm/9.36x8.19x3.71in
Package weight:990g/2.18lb
General Box Package

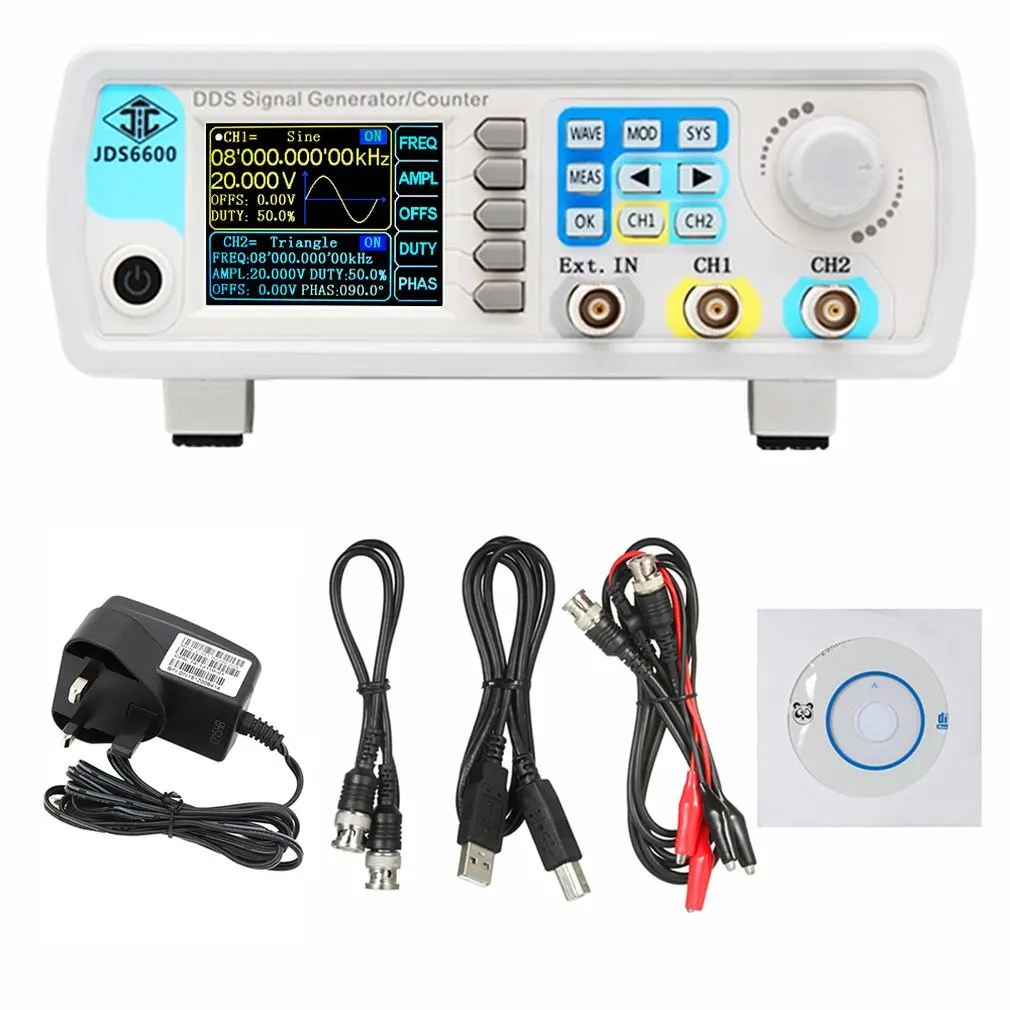

Package included:
1 x Signal Source Generator
1 x CD
1 x Power Adapter（In:100~240V~50/60Hz,Out:5.0V-2.0A)
1 x USB Data Cable
1 x BNC-BNC Cable
2 x BNC-Clip Cable
1 x Instruction manual



Notes:
1. Due to the difference between different monitors, the picture may not reflect the actual color of the item. We guarantee the style is the same as shown in the pictures.
2. Please allow slight dimension difference due to different manual measurement.
