Характеристики
Модуль NFC 2COM UART модуль P2P с телефоном контроль доступа эмуляцией карты низкое
История изменения цены
*Текущая стоимость 3 025,12 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Aug-16-2025 | 3842.17 руб. | 3919.67 руб. | 3880.5 руб. |
| Jul-16-2025 | 3116.94 руб. | 3178.3 руб. | 3147 руб. |
| Jun-16-2025 | 3781.77 руб. | 3857.43 руб. | 3819 руб. |
| May-16-2025 | 3751.76 руб. | 3826.94 руб. | 3788.5 руб. |
| Apr-16-2025 | 2995.66 руб. | 3055.17 руб. | 3025 руб. |
| Mar-16-2025 | 3691.56 руб. | 3765.91 руб. | 3728 руб. |
| Feb-16-2025 | 3660.90 руб. | 3733.26 руб. | 3696.5 руб. |
| Jan-16-2025 | 3630.98 руб. | 3703.64 руб. | 3666.5 руб. |
Описание товара
NFC 2COM-это модуль NFC, разработанный компанией Smartfly Technology Co., Ltd. Его основная функция заключается в достижении NFC
Связь между телефонами с поддержкой NFC с внешним устройством. Внешнее устройство может быть оснащено
Функция NFC через UART к модулю NFC 2COM. Этот модуль является каналом связи между NFC телефоном и
Устройства. С одной стороны, модуль NFC-это соединение UART, с помощью которого вы можете отправлять или принимать данные, не заботясь о
Стек протокола подключения NFC. С другой стороны, внешнее устройство похоже на ярлык для телефона. Это похоже на то, что устройство просто
Конец серийного сообщения для отправки или получения данных, непосредственно работающих с последовательным портом на линии, вам не нужно
Концерн NFC протокол связи стек, в то время как мобильный телефон сторона, внешнее устройство является меткой, так как тип a
Стандартная этикетка, работа становится очень простой, простой и совместимый.
Быстрый интерактивный мобильный телефон можно получить с помощью динамического моделирования карт с помощью модуля NFC2COM. В
Кроме того, вы можете обменять данные любого размера, если телефоны находятся в области антенны.
NFC 2COM, с помощью статического режима эмуляции карты, может быть смоделирована как стандартная карта функций, определенная в NFC Forum: Карта сопряжения Bluetooth, текстовые карточки с текстом и URL-карты.
Передача данных:
Внешний контроль UART позволяет передавать данные на мобильный телефон произвольной длины от NFC2COM
Ток: 1000 байт/с
Карта из ткани, имитирующий:
Внешний хост (ПК/микроконтроллер) может быть смоделирован как стандартная карта Forum с помощью настройки NFC2COM UART.
Сопряжение по Bluetooth карты
Текст карточка с текстом
URL этикетка
Другие типы требований могут быть настроены Smartfly group. (NFCteam @ smartfire.cn)

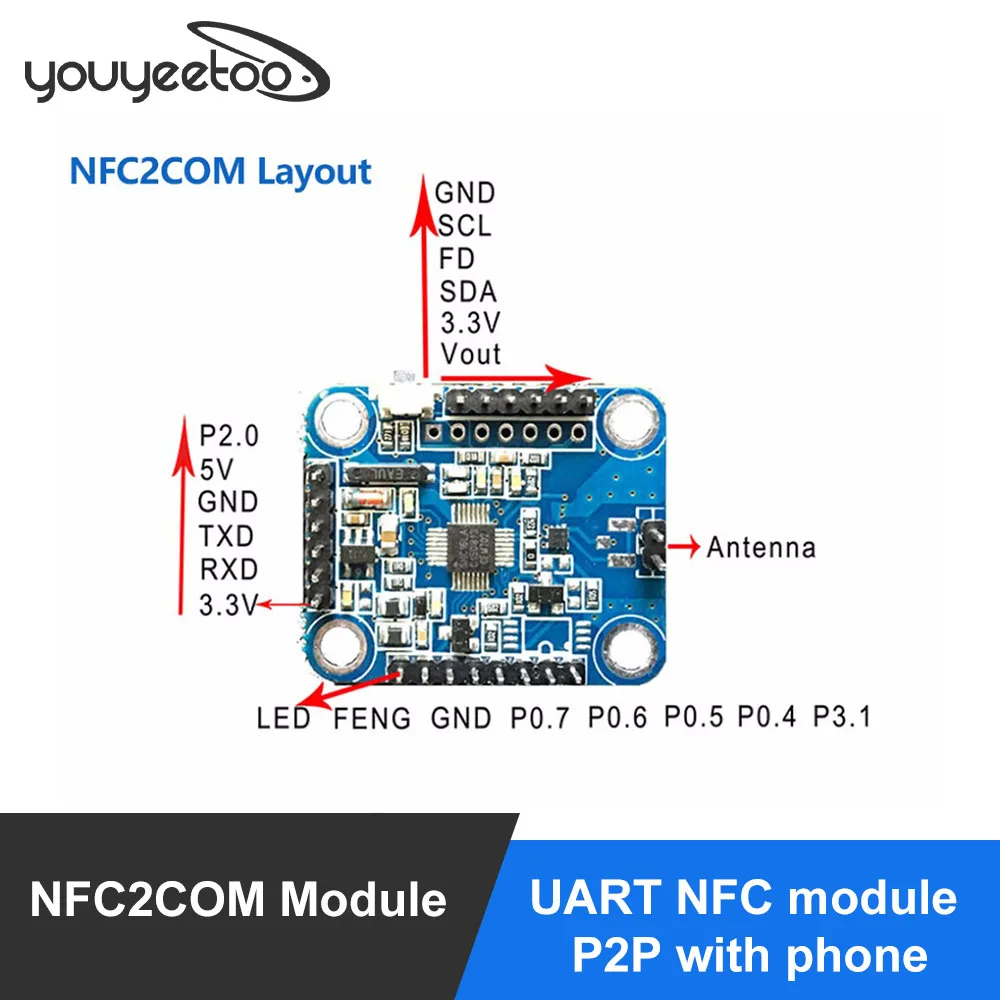

Бортовой:
Circuit 1 звуковая схема драйвера (внешний звуковой сигнал его переключатель доступен через UART)
Светодиодный 1 светодиодный схема вождения (светодиодный светильник и его переключатель доступны через UART)
Ggpio: 4 th (P0.6 / P0.5 / P0.4 / P3.1), и может управляться и считываться через UART.
Irirq прерывает рот: когда 1 Миллисекунда перед отправкой данных, IRQ Сохраняет высокое выходное напряжение, в то время как обычно низкое
Скорость передачи данных:
NFC2COM поддерживает TTL уровень последовательного UART скорость передачи данных следующим образом:
◎ 115200 8 N-1 шт.
Вы можете использовать набор команд UART
Низкая потребеление энергии:
Рабочая потребеление энергии: 2mA (3,3 V)
Потребляемая мощность в режиме ожидания: 4uA
Операционной Температура:-40 ~ 85 ℃
Прерывания IRQ:
Когда есть данные, которые будут отправлены от UART, он будет сначала выводить VOH через IRQ pin, как правило, это низкий уровень.
MCU может быть подключен к внешнему контакту IRQ в качестве прерывания, принимая во внимание рост как сигнал, он будет просыпаться и получать данные UART от NFC2COM, когда он прерывается.
Размер: 30 мм x 24 мм
1 Стандартная карта NFC Forum (эмуляция статической карты)
Эта функция может быть смоделирована NFC type A, NFC forum type 2 Forum (NFC Forum) определяет различные функциональные карты
(В настоящее время предоставляется только карта сопряжения Bluetooth. Для интерфейса текстовых, URL и URI карт, им нужны другие карты для имитации.)
По любому индивидуальному запросу, пожалуйста, свяжитесь с Smartfly group.
Примечание: При осуществлении этой операции мобильный телефон должен находиться вдали от области антенны.
1,1 формат команды
1,2 карта сопряжения Bluetooth:
NFC мобильный телефон, карта чтения Bluetooth; Он автоматически вызовет процесс сопряжения Bluetooth и определенный Bluetooth, не нужно устанавливать сторонние вечерние APK.
Эта вкладка содержит три типа информации:
1, MAC адрес: Bluetooth адрес
2. Название устройства: название устройства Bluetooth
3, класс устройства: это определение службы Bluetooth; Смотрите подробности в следующей таблице.
Пример:
1,3 текст Информационная карта
1,4 URI карты
NFC карт из ткани, имитирующий Применение
Типичными сценариями применения NFC2COM's будет подключение к мобильный телефон, который выполняет роль эмуляции карты, имеет функцию оплаты.
NFC 2COM модуль + оболочка = NFC смарт-карта симулятор (кросс-платформа)
|
Например: -WINCE платформа для промышленного оборудования -UCOS платформа для промышленного оборудования -Linux Платформы промышленного оборудования -Промышленное оборудование на платформе Android И т. д .... Мы извлекли функцию NFC в команды. При подключении NFC к UART, до тех пор, пока вы знаете программирование, его легко использовать NFC, нет необходимости в изучении сложного стека протоколов приложений NFC. Таким образом, пользователь может применять NFC к своему устройству самым быстрым способом, минимизируя изменения в существующей системе.

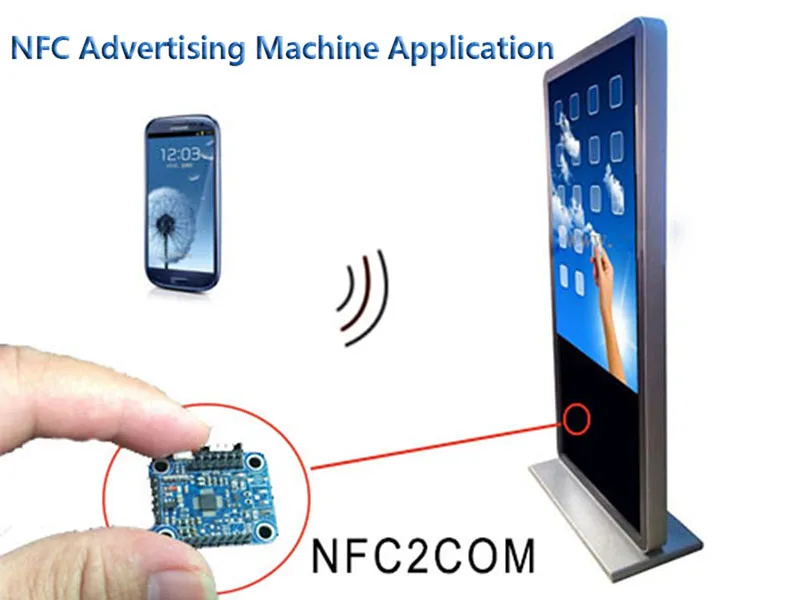

1. Член входа Члены рекламной машины без NFC должны вручную указать номер телефона и идентификатор участника, чтобы они могли начать другую работу. Но Вещи становятся очень разными. Когда есть рекламная машина NFC, вы можете быстро завершить вход, обнаружив свой телефон с помощью рекламной машины. L
2. Купон просмотров Когда клиенты видят специальные предложения NFC-рекламной машины, все, что им нужно, это поставить NFC мобильный телефон на сенсоры, тогда они могут Загрузите предложения на свой телефон.
3. Представьте подробную информацию Из-за ограничений рекламной машины без NFC они не могут предоставить подробную информацию о товаре. Но с помощью рекламной машины NFC, Потребители могут легко открыть веб-сайт, обнаружив мобильный телефон NFC, когда они заинтересовались товаром.

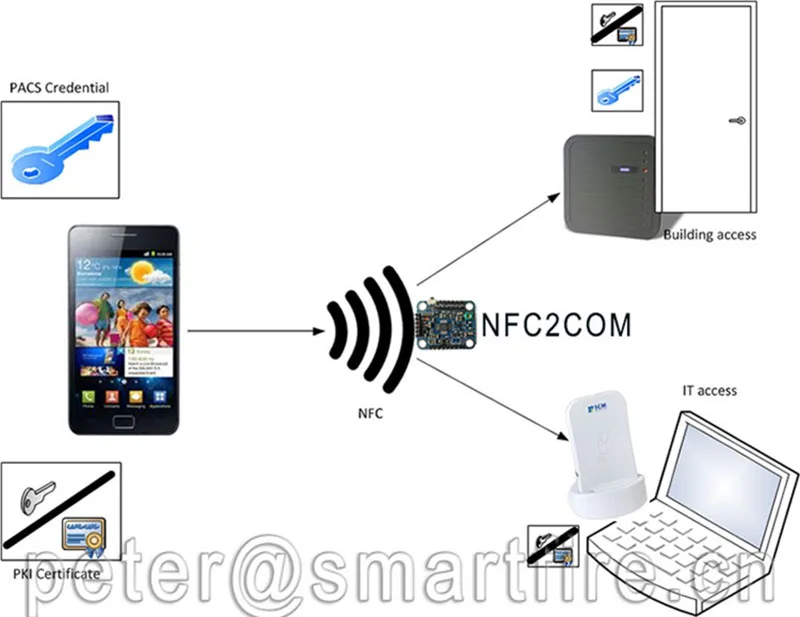

Модуль NFC2COM может быть непосредственно применен для контроля безопасности. Он имеет встроенное разблокированное управление GPIO в то же время Время может выгнать зуммер. Поэтому для мобильных устройствТелефон также может иметь функцию, чтобы открыть дверь. (APK необходимо установить указанную лицензию).
Пожалуйста, свяжитесь с нами, если вам требуется: peter @ smartfire.cn
Эта часть поможет вам достичь возможностей NFC в среде ПК с использованием стандартных UART для тестирования модулей. Следовательно, Вы будете знать принцип работы и как достичь того, что вы хотите. NFC2COM может реализовать связь до тех пор, как UART.
1.Установите помощник отладки UART, для которого, пожалуйста, используйте свое привычное программное обеспечение. И вы также можете выбрать ассистента отладки в нашей информации посылка, которую мы предлагаем.
2.Программное обеспечение для установки NFC, предоставляемое Smartfly. Это программное обеспечение специально разработано для модуля NFC2COM, и оно может реализовывать и тестировать все функции от NFC2COM, что также является образцом программного обеспечения. Smartfly откроет исходный код, после чего вы сможете разработать проект. Smartfly group также принимает комиссию по разработке на заказ (оплачивает сбор за исследования и разработки).
UART отладки помощник скриншот

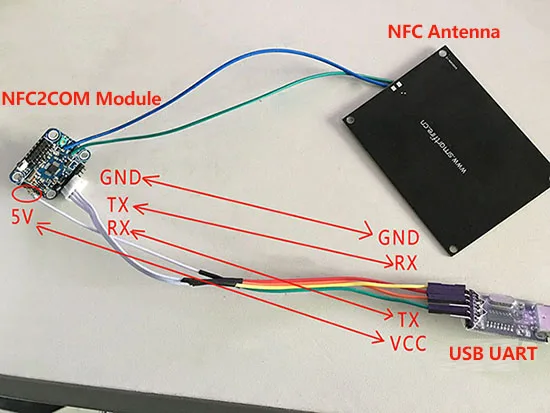

ПК + USB для UART→NFC2COM
Схема подключения
Тесты необходимого оборудования:
1.Телефоны NFC (Система Android) x1 2.NFC2COM модуль x1 +Антенну x1 3.USB-to-serial (TTL уровень) x1 4.ПК компьютер установлен с системой windows x1
Убедитесь, что ваш UART способен работать должным образом, подключите USB к модулю UART в ПК. Затем вы увидите светильник, модуль будет видеть светильник и соответствующий UART в менеджере устройств.
Если нет, вам нужно установить драйвер USB вручную и найти «CH340 drive» в Интернете, чтобы найти и установить соответствующую версию Драйвер, пока вы не увидите схему UART выше. Затем, откройте UART debug assistant и установите соответствующие параметры 115200 8 N 1, гексадецималь будет отображаться как указано выше. Пожалуйста, обратите внимание, что для того, чтобы Выберите com-порт на вашем пк и нажмите «открыть UART» При нажатии на кнопку модуля вы можете увидеть данные от UART debug assistant на ПК.
Отправьте команду тестирования прошивки, чтобы проверить, может ли оборудование работать должным образом. Отправка: fe 00 00 00 00 14 01 00 00 00 FF 45 4E 44 Если открыть: FE 04 00 00 00 14 06 03 00 FF 45 4E 44, доказано, что работает хорошо.
Установите тест APK на мобильный телефон с поддержкой NFC и откройте APK. Поместите телефон в зону антенны, тогда вы заметите, что он отправлен Данные. Помощник UART получит данные, которые по умолчанию являются частью APK.
1.Компьютерный помощник UART отправляет данные, такие как: fe 02 00 00 00 14 00 00 00 16 FF 45 4E 44
При получении: FE 04 00 00 0014 e7 00 00 FF 45 4E 44, означает, что вы можете отправить его и перейти к следующему шагу. В то время как то, что вы получаете, это: FE 0400000014 e9 00 FF 45 4E 44, представляет текущее устройство занято и Запрос на повторение предыдущего шага.
2.Переход к следующему после завершения всех указанных шагов.
Передача данных: 01 02 03 04 05 06 07 08 09 0a 0b 0c 0d 0e 0f, 10, 11, 12, 13, 14, 15, 16 лет (эти данные длина определяется рамка запрос. Затем вы можете увидеть данные, отправленные через телефон
Этот тест-демонстрация отправки данных из UART на мобильный телефон. При фактическом использовании пользователи могут изменить длину своих собственных данных.
Большой обмена данными тестирования Не перемещайте телефон и не нажимайте кнопку APK на телефоне и не отправляйте. Вы найдете, что данные 4K отправляются на мобильный телефон Модуль. Когда будут получены только данные 2K, модуль по умолчанию будет содержать кучу данных. Когда это до 4K данных, другая группа данных будет Должен быть получен. Вам нужно объединить данные двух частей.
Заказные R & D/поддержка: Smartfire @ smartfire.cn Заказ на большую партию товара: Моника @ smartfire.cnСкайп:Моника @ smartfire.cn |
