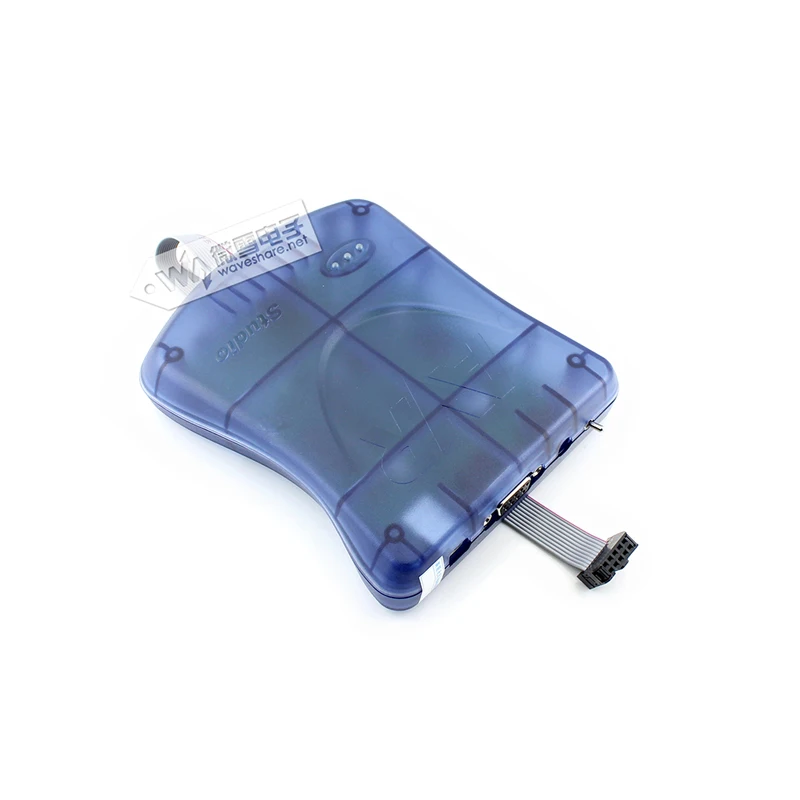

Waveshare USB AVR JTAG Ice Xpii совместимый с Atmel Jtagice MkII |

Для Xiaomi Φ материнская плата экран Mi55tv (m55) |

Универсальная алюминиевая металлическая Бриллиантовая ручка рычаг с пружиной и

Электрическая вафельница для приготовления пищи Кухонная техника железная

Новый танталовый конденсатор M39003 серии 15 мкФ 20V 1 шт. цена |

166

384-3m-12 электрическая фотодеталь для хобби ремесло бритва LZIP велосипед картинг |

501

Разборка материнской платы Tcl L46f3200e 40-ms2800-экран mad2xg Lta460hm06 |

DeLavel молотковый коготь 150cc запасные части |

4102

Linix motor YN70-15 70JB5G10 220V |

7838

Месяц

Минимальная цена

Макс. стоимость

Цена

Aug-18-2025

26476.19 руб.

27006.62 руб.

26741 руб.

Jul-18-2025

21472.97 руб.

21901.89 руб.

21686.5 руб.

Jun-18-2025

26059.51 руб.

26580.88 руб.

26319.5 руб.

May-18-2025

25850.6 руб.

26367.15 руб.

26108.5 руб.

Apr-18-2025

20639.19 руб.

21052.94 руб.

20845.5 руб.

Mar-18-2025

25433.63 руб.

25942.27 руб.

25687.5 руб.

Feb-18-2025

25225.91 руб.

25730.6 руб.

25477.5 руб.

Jan-18-2025

25016.6 руб.

25516.66 руб.

25266 руб.

Описание

产品简介

Флуоресцентный
本AVR仿真器的使用方法与AT AVR JTAG ICE mkII仿真器相同.简单易用,稳定可靠.

· 采用AT JTAGICE mkII прошивка
在AVRStudio里识别为JTAGICE mkII,所以,在AVR Studio里面选择的是mkII.(为了与原装mkII区分开来,型号易名为 "XPII")

支持的软件
-直接支持AVRStudio,AVR32 студии, WINAVR(GCC), дно
-支持ICCAVR,CVAVR,IAR等生成的调试文件与烧写文件
(点击查看各类软件开发流程)

· 支持的型号
本AVR仿真器支持的器件型号与AT AVR JTAG ICE mkII仿真器相同:
-支持所有具备debugWIRE接口,JTAG,PDI接口的AVR
-支持 AVR32
(Описание для: 支持的电压范围: 2,1 V-5,5 V)

Студия AVR 5支持以下器件型号:

AVR 8-разрядные MCU

Мега АВР	ATmega16; ATmega16A; ATmega162; ATmega32; ATmega32A; ATmega64; ATmega64A; ATmega128; ATmega128A; ATmega164P; ATmega324P ATmega3250P; ATmega645; ATmega6450; ATmega640; ATmega1280; ATmega1281; ATmega1284P; ATmega2560; ATmega2561; ATmega48; ATmega48P; ATmega48PA; ATmega88; ATmega88P; ATmega88PA; ATmega168; ATmega168P; ATmega168PA; ATmega328P
ЖК-дисплей AVR	ATmega169; ATmega169P; ATmega169PA; ATmega329; ATmega329P; ATmega3290; ATmega3290P; ATmega649; ATmega649P; ATmega6490
Крошечный AVR	ATtiny13; ATtiny13A; ATtiny2313; ATtiny24; ATtiny44; ATtiny84; ATtiny25; ATtiny45; ATtiny85; ATtiny261; ATtiny461; ATtiny861; ATtiny48; ATtiny87; ATtiny88; ATtiny43U; ATtiny167; ATtiny261A; ATtiny461A; ATtiny861A; ATtiny2313A; ATtiny4313
XMEGA AVR	ATxmega64A1; ATxmega128A1; ATxmega64A3; ATxmega128A3; ATxmega256A3; ATxmega256A3B; ATxmega16A4; ATxmega32A4; ATxmega64D3; ATxmega128D3; ATxmega192D3; ATxmega256D3; ATxmega16D4; ATxmega32D4;
USB AVR	ATmega32U4; ATmega32U6; AT90USB646; AT90USB647; AT90USB1286; AT90USB1287; AT90USB162; AT90USB82; ATmega8U2; ATmega16U2
Управление батареей AVR	ATmega406; ATmega16HVA; ATmega16HVB; ATmega32HVB; ATmega64HVE
Освещение AVR	AT90PWM3; AT90PWM3B; AT90PWM316; AT90PWM2; AT90PWM2B; AT90PWM216
Автомобильный AVR	ATmega16M1; ATmega32M1; ATmega64M1; ATmega32C1; ATmega64C1; AT90CAN32; AT90CAN64; AT90CAN128
Misc	AT90SCR100; ATmega128RFA1

AVR 32-битный MCU

AVR32 AP7	AT32AP7000 AT32AP7001 AT32AP7002
AVR32 UC3	AT32UC3A0128 AT32UC3A0256 AT32UC3A0512 AT32UC3A0512ES AT32UC3A1128 AT32UC3A1256 AT32UC3A1512 AT32UC3A364 AT32UC3A364S AT32UC3A3128 AT32UC3A3128S AT32UC3A3256 AT32UC3A3256S AT32UC3B064 AT32UC3B0128 AT32UC3B0256 AT32UC3B0256ES AT32UC3B164 AT32UC3B1128 AT32UC3B1256 AT32UC3C0512C AT32UC3C1512C AT32UC3C2512C AT32UC3B0512revC AT32UC3B1512revC AT32UC3L064 AT32UC3L032 AT32UC3L016

-支持低压器件(支持上述器件相应的低压型号,例如后缀带 "L","с v-образной горловиной и 的AVR:ATmega16L,ATmega48V)
-新器件不断增加中,点击查看更多支持器件列表:UC3, Мега, SAM, Tiny,Xmega

· 功能,性能
本AVR仿真器的功能,性能与AT AVR JTAG ICE mkII仿真器相同:
-仿真功能:支持全速运行,单步调试,断点调试等各种调试方法,可查看IO状态,变量数据等等.
-仿真性能:采用USB接口进行仿真调试,单步调试,断点调试,反应速度相当快,极速仿真!
-编程功能:可烧写熔丝位,加密位,EEPROM等功能等等.
-编程性能:采用USB接口,进行ISP下载,中速编程;进行JTAG下载,极速编程.
支持仿真调试及下载编程

· 与PC机的连接接口
本AVR仿真器与PC机的连接接口与AT AVR JTAG ICE mkII仿真器相同:
-USB口采用 PDIUSBD12,实现高速的USB通信.
-串口,适用于USB口紧张的PC机.
每台设备具有独立ID,一台PC机可连接多台本设备

· 与目标板的连接接口
本AVR仿真器与目标板的连接接口兼容AT AVR JTAG ICE mkII仿真器,且做了防错插改进:
-ATMEL指定的JTAG标准接口(直接连接)
-用户自定义JTAG接口(使用彩色散头适配线)
-ATMEL指定的 ISP10PIN 标准接口(使用JTAG转 ISP10PIN 适配线)
-ATMEL指定的 ISP6PIN 标准接口(使用JTAG转 ISP6PIN 适配线)
-用户自定义ISP接口(使用彩色散头适配线)

· 固件可更新
本AVR仿真器的可升级性与AT AVR JTAG ICE mkII仿真器相同:
-出厂固件直接支持Студия AVR 5.
-固件可更新,可将固件更新为支持AVR Studio 4 AVR Studio 6 及以上版本.
-如果您的PC机使用的是AVR Studio 4,您可能希望支持AVR Studio 4.降为AVR Studio 4 后,您仍可对固件进行升级,升级到支持AVR студии 5 或AVR Studio 6.
-日后,ATMEL将会推出更多AVR型号,亦会将新的器件型号添加入AVR Studio的器件支持列表.当您在未来开发中需要使用新的型号,升级AVR студии, 升级固件程序,便得以支持新的型号.
-升级方式为自动升级,与市面上的手动升级产品不同,手动升级仅在固件丢失的情况下才需要.

· Usb2.5а usb-кабель
本AVR仿真器的供电模式与AT AVR JTAG ICE mkII仿真器相同:
-当使用USB连接PC机时,仿真器自身由USB供电,但不对外供电(目标板则需要供电).

· 相关说明

相比ATMEL原装AT AVR JTAGICE MKII:

型号	支持器件型号	支持供电范围	错插防烧处理	仿真头	配置	保修
На AVR JTAGICE MKII 新版	DebugWIRE/JTAG/PDI	1,8-5,5 V	---	容易损坏	---	1 个月或 3 个月
USB AVR JTAGICE XPII 新版	DebugWIRE/JTAG/PDI	2,1-5,5 V	有	极难损坏	比原装多了许多配件	1 шт/лот NTSC 2 шт/лот

注意:
· 市面上所有同类产品都不支持 1.8V 的仿真,除原装MKII外,如果你在其他地方买过,请自行验证.
· 用户可以在调试的时候用 2,1 V,运行的时候用 1,8 V.

Втулка:
-支持XMEGA.(某些国产MKII仍不支持XMEGA.)
-硬件兼容原装JTAGICE MKII.(某些国产MKII硬件不兼容原装MKII,存在BUG的可能性很高,稳定性不高,可升级性不佳.)
-高速芯片作为控制部件.(某些国产MKII改为晶体管切换,速度跟不上,导致下载编程出现问题.)
-配件齐全.(某些国产MKII不配备备用线材等.)

目前,出厂固件与AVR студии 5 匹配,而不与新版AVR Studio 6 的原因:
-AVR Studio 5 于 2011 年初推出,多数用户使用这个版本;AVR Studio 6 于 2012 年中推出,极少量用户使用这个版本.
(与AVR студии 5 匹配,考虑的是多数用户)
-AVR Studio 5 AVR Studio 6 均支持所有AVR,AVR32 器件型号.
(虽然,AVR Studio 6 支持ARM器件,但,需要其它硬件开发工具配合使用,而,mkII本身不支持ARM)

打击盗版声明:
部分不法商家抄袭我们的产品,包括产品介绍,图片,说明书等!下面给出我司产品图片说明:

请注意:
1)请通过微雪电子官方或授权代理渠道购买,其它商家产品质量无保证.
2)非自主开发者,技术支持有限.他们也只会抄袭我们的产品介绍,图片等资料.

产品图片

硬件接口

仿真接口:带JTAG接口的AVR使用JTAG接口进行仿真,带debugWIRE的接口使用debugWIRE接口进行仿真
编程接口:带JTAG接口的AVR使用JTAG及ISP接口进行编程,带debugWIRE的接口使用ISP接口进行编程

问:AVR的JTAG接口是如何定义的?
答:我来告诉你!(点击查看)

兼容JTAG标准接口
目标板具备JTAG标准接口,使用引出的 10PIN 连接线直接连接目标板即可.
下面是接口图:

JTAG接口(AVR仿真器连接线直接接入)

Описание для: JTAG接口兼容ATMEL指定的JTAG标准接口,但不输出JTAG的 PIN2 "GND",它对应ISP的 PIN2 为 "VCC". 这样,若您的目标板采用指定的标准接口依然可以正常连接,但改进后,带来以下优点:JTAG错插入MCU的ISP接口,不会导致烧器件(需要目标板的JTAG,ISP接口做相关处理).

支持用户自定义JTAG接口
目标板的JTAG接口为非标准排列,使用彩色散头适配线连接目标板即可.
由于电路板的布板空间不足或特殊设计等因素,用户板的JTAG接口需要根据实际情况而定.这时,使用彩色散头适配线即可.

问:AVR的ISP接口是如何定义的?
答:我来告诉你!(点击查看)

兼容 ISP_10PIN 标准接口
目标板具备 ISP_10PIN 标准接口,使用JTAG转 ISP10PIN 适配线连接目标板即可.
下面是接口图:

ISP_10PIN 接口(AVR仿真器经 ISP_10PIN 适配线转换后接入)

Описание для: ISP接口兼容ATMEL指定的 ISP_10PIN 标准接口,但不输出ISP的 PIN4 "GND",它对应JTAG的 PIN4 为 "VCC". 这样,若您的目标板采用ATMEL指定的标准接口依然可以正常连接,但改进后,带来以下优点:ISP错插入MCU的JTAG接口,不会导致烧器件(需要目标板的JTAG,ISP接口做相关处理).

兼容 ISP_6PIN 标准接口
目标板具备 ISP_6PIN 标准接口,使用JTAG转 ISP6PIN 适配线连接目标板即可.
下面是接口图:

ISP_6PIN 接口(AVR仿真器经 ISP_6PIN 适配线转换后接入)

问:AVR的PDI接口是如何定义的?
答:我来告诉你!(点击查看)

兼容 PDI_6PIN 标准接口
目标板具备 PDI_6PIN 标准接口,使用引出的连接线直接连接目标板即可.
下面是接口图:

PDI_6PIN 接口

Флуоресцентный
ВКЛ, вкл.
由于电路板的布板空间不足或特殊设计等因素,用户板的ISP接口或PID接口需要根据实际情况而定.这时,使用彩色散头适配线即可.

产品资料

资料包括:

Руководство пользователя
开发软件

下载路径:Флуоресцентный

配置清单

USB AVR JTAG ICE XPII 主机 x 1
USB连接线 x 1
串行连接线 x 1
10PIN 连接线(备用)-1 шт.
JTAG转 ISP_6PIN 适配线 x 1
JTAG转 ISP_10PIN 适配线 x 1
彩色 10PIN 散头适配线 x 1
产品保修卡 x 1
资料光盘 x 1
