Примечание: Эта панелька является китайской.

По сравнению с аналогичными товарами onlne, этот продукт имеет следующие характеристики:

1. Он имеет 455, 465 и 10,7 кристально стабилизированный Частотный стандарт, охватывающий все промежуточные частоты радио. Аналогичные продукты имеют только две Частотные точки и являются обычными колебаниями LC. Точность очень низкая, и ее легко запускать. Вам нужно часто открывать шасси для регулировки (вам часто нужно снять четыре винта и открыть верхнюю крышку, что раздражает вас до смерти) Более того, вы не можете определить значения частотных шкал и центральной частоты от панели. Также необходимо открыть шасси.

2. Центральная частота может быть отрегулирована на панели, чтобы легко вернуть частоту центра развертки к центру экрана, аналогичные продукты не имеют функцию центральной регулировки частоты, поэтому шасси следует часто открывать для регулировки (Четыре винта должны быть часто удалены, и верхняя крышка должна быть открыта часто, что очень раздражает вас)

3. Ширина развертки может быть отрегулирована. Вы можете наблюдать за кривой развертки под разными Ширинами развертки. Аналогичные продукты не имеют этой функции.

4. Этот продукт относится к печатной плате PCB, с зеленой маслостойкостью сварки и Оловянным покрытием на сварочных отверстиях, которые легко сварить. Такой же вид продукции ручной работы, без зеленой маслостойкой сварки, без сварочных отверстий и оловянного покрытия. Они часто приваривают один кусок за раз, что не очень красиво и легко замыкается.

Радиочастотная уборочная машина Генератор промежуточных сигналов частоты генератор звуковых сигналовV3.0Переустановка

V3.0 обновление содержимого (Комплексная оптимизация и обновление в соответствии с проблемами, указанными фактической установкой и регулировкой пользователя):

1. Диаметр сварочного отверстия печатной платы расширяется до 1 мм, и все основные Монтажные платы принимают одну панель, которая удобна для сварки и отладки;

2. Исправление ошибок (ошибок) в дизайне;

3. Оптимизируйте некоторые параметры компонентов и сделайте схему схемы и параметры трафаретной печати печатной пластины строго Соответствуют одному;

4. Отрегулируйте расположение шелковой ширмы триодной ноги, сделайте весь комплект согласованным;

5. Дополнительный панельный кабель в роскошный комплект;

Уборочная машина частоты является необходимым инструментом для отладки коротковолновой и fm-радио. Все, кто играет радио, знают, что воспроизведение радио-это просто индуктивность, но часто это индуктивность и средний цикл, которые являются препятствиями для отладки. В свободное время, мы можем только отлаживать прослушиванием, что очень ненадежно. Неправильная отладка среднего цикла приведет к звуку и искажению светильник, в то время как тяжелая отладка заставит машину молчать. По этой причине наша студия ввела Многофункциональный испытательный инструмент, один из которых является генератором сигналов частотной развертки. С осциллографом Промежуточная частота может быть точно заблокирована465Возможно,455Возможно,10,7, Отладка идеальной промежуточной кривой частоты может принести большое удовлетворение для нас электронных фанатов как визуально, так и визуально. Этот инструмент также имеет455/465/10.7Генератор промежуточных сигналов частоты и1 кГцГенератор звукового сигнала.

Для более концентрированных вопросов:

Вопрос: установка не является сложной. Нужно ли мне его отлаживать? Сколько времени требуется для завершения установки?

О: схема цепи этой машины не является сложной. Если вы понимаете схему цепи и отметите параметры компонента в соответствии с печатной платой, вы можете в основном установить компоненты на печатной плате, которые не должны быть отрегулированы через полдня. Эта машина должна быть Отлажена, в основном для регулировки рабочей точки триода до амплитуды формы волны, и форма волны должна превалировать. Согласно моему графику установки, установка компонентов, пробивных отверстий, отладки, установки подключения панели и регулировки всей машины занимает три с половиной дня. Новички могут быть медленнее. Тем не менее, автору следует сначала внимательно прочитать схему цепи и инструкции по установке, чтобы быть достаточно хорошим, и установка и отладка будут быстрыми. Напротив, если принцип не уточнен, если вы не внимательно прочитаете инструкции по установке, вы совершите некоторые непредвиденные ошибки и потеряете время.

I. Основные параметры

(По осциллографу1/10Измерение)

Частота развертки Выходное напряжение:

465/455 кГц 0-6 вРегулируемый

10,7 МГц 0-6 вРегулируемый

Промежуточная частота (стандарт частоты) Выходное напряжение сигнала:

Кристальная Стабилизация частоты465 кГц 0-6 вРегулируемый

Кристальная Стабилизация частоты455 кГц 0-6 вРегулируемый

Кристальная Стабилизация частоты10,7 МГц 0-6 вРегулируемый

Выходное напряжение аудиосигнала:0-6 вРегулируемый

Аудио Модуляция:0-50%Регулируемый

465/455Центральная частота:380-510 кГцНепрерывная регулировка, нет необходимости открывать шасси для отладки (это очень важно, вы будете знать, когда вы используете его)

10,7Центральная частота:8,5-11,5 МГцПостоянно регулируется.

II. Особенности

1., Да465 кГц,455 кГцИ10,7 МГцОтлаживает кривую промежуточной частоты амплитудной модуляции и частотной модуляции радио. (Вам не нужно беспокоиться о переводе465Или455, Оба могут быть использованы, обычная профессиональная уборочная машина также будет отмечать один455Частотная точка)

2., Да465 кГц,455 кГцИ10,7 МГцТрансформатор промежуточной частоты и частотный детектор проводят коррекцию кривой промежуточной частоты и проверку качества.

3., Да465 кГц,455 кГцИ10,7 МГц(Оба конца и три конца) керамический фильтр для проверки качества. То, что вы видите-это то, что вы получаете, очень удобно.

4., ВСделай СамРадио или настроить промежуточную частоту, до тех пор, как вход465 кГц(455) Амплитудная модуляция промежуточного частотного сигнала, вы можете точно и быстро настроить промежуточную частоту амплитудной модуляции радио465 кГц(455). Кроме того, генератор сигналов также выводит насыщенные гармонические сигналы и не требует специального высокочастотного генератора сигналов. Радио может принимать их без проводов с помощью гармонических волн. Поскольку кристальная частота стабилизирована, частота очень точная.

5, ВСделай СамКогда fm-радио или регулировка промежуточной частоты, просто вход10,7 МГцFM Промежуточный частотный сигнал может точно и быстро регулировать промежуточную частоту fm-радио10,7 МГц.

6, Эта машина может производить1000 ГцЗвуковой сигнал синусоидальной волны может проводить амплитудную модуляцию и частотную модуляцию для промежуточного частотного сигнала соответственно. Метод впрыска сигнала может быть использован для обнаружения неисправности части низкочастотного усиления части радио и усилителя мощности, или метод впрыска звука может быть использован для обнаружения и корректировки искажения сигнала усилителя мощности с осциллографом при создании усилителя.

III. Особенности дизайна

1., Частотный стандарт и генератор сигналов разработаны три Частотные точки:455K,465K,10,7 м, Почти все профессиональные радиостанции только на рынке455И10,7Две Частотные точки, и оба принимают кристаллическую стабилизацию частоты, частота очень точная.

2., Центральная частота может быть настроена на панели, нет необходимости открывать шасси для регулировки средней недели (465/455Центральная частота:380-510 кГцПостоянно регулируется,10,7Центральная частота:8,5-11,5 МГцНепрерывная регулировка.) Это очень важно, вы будете знать его после использования.

3.. Ширина развертки может быть непрерывно отрегулирована. Вы можете отлаживать кривую промежуточной частоты при различной ширине развертки.

4.Для стабильности частоты прибор развертки частоты и его стандартная схема частоты принимают независимую структуру соответственно (два канала инструмента развертки частоты,455/465И10,7, Частотный стандарт трех каналов, соответственно с использованием кристаллической стабилизации частоты) и с помощью переключателя питания для управления их соответствующих рабочих состояний, преодолевая высокочастотную утечку, вызванную переключением высокочастотной осцилляционной катушки с переключателем, проблемы, такие как Частотный дрейф и высокочастотное самовозбуждение.

2.Для улучшения линейности сигнала частоты разверткиNE555В качестве генератора волновой пилы, выход12 ВЗубчатое волновое напряжение с хорошей линейностью.

3.. Каждая плата рабочего блока изготавливается самостоятельно, что удобно зафиксировать в соответствующем положении внутри машины, полностью используя пространство внутри шасси, избегайте самовозбуждения и частотного дрейфа, вызванного слишком длинным сигнальным соединением. В то же время были приняты технические меры для неизбежной долгосрочной связи.

4.. Он может протестировать Средний цикл и фильтры на обоих концах и трех концах, и очень удобно обнаруживать Средний цикл и фильтры через преобразование переключателей и выход гнезда порта.

5, Если в380-510 кГцИ8,5-11,5 МГцДрузья с особыми потребностями, этот инструмент также обеспечивает стандартную входную функцию внешней частоты, вы можете ввести свой собственный Частотный стандартный сигнал в этот инструмент.

6Дизайн Большого чехол делает инструмент смотрится более стильно.

7, Как видно из вышеизложенного, метод использования этого инструмента является гибким и изменяемым, все живое, может быть отрегулирован на приборной панели, чтобы сделать точность инструмента, доступный диапазон, Сочетание визуального чувства и чувства прослушивания испытанной машины даст вам психологическое удовлетворение.

8, Этот инструмент должен сотрудничать с осциллографомX-YИспользование функции.

Полный комплект запасных частей и аксессуаров: Включая полный набор запасных частей, за исключением сопротивления, установленного после отладки, шасси, изготовленной печатной платы панели, трансформатора, набора тестового кабеля, линии питания, инструкции по использованию, инструкции по отладке, чертежи, соединительная линия панели, свободная ручка;

"Установленная и отлаженная готовая машина": Вся машина установлена и отлажена, инструкции по установке и отладке, инструкции, чертежи, свободная ручка, набор тестового кабеля, панель-перфорированная панель pcb с шелковым экраном.

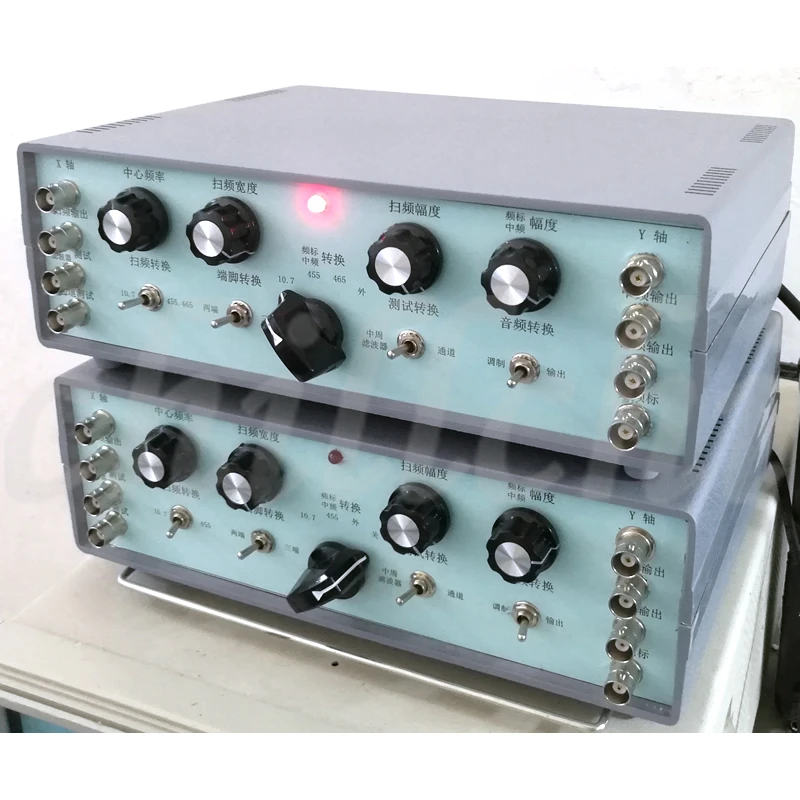

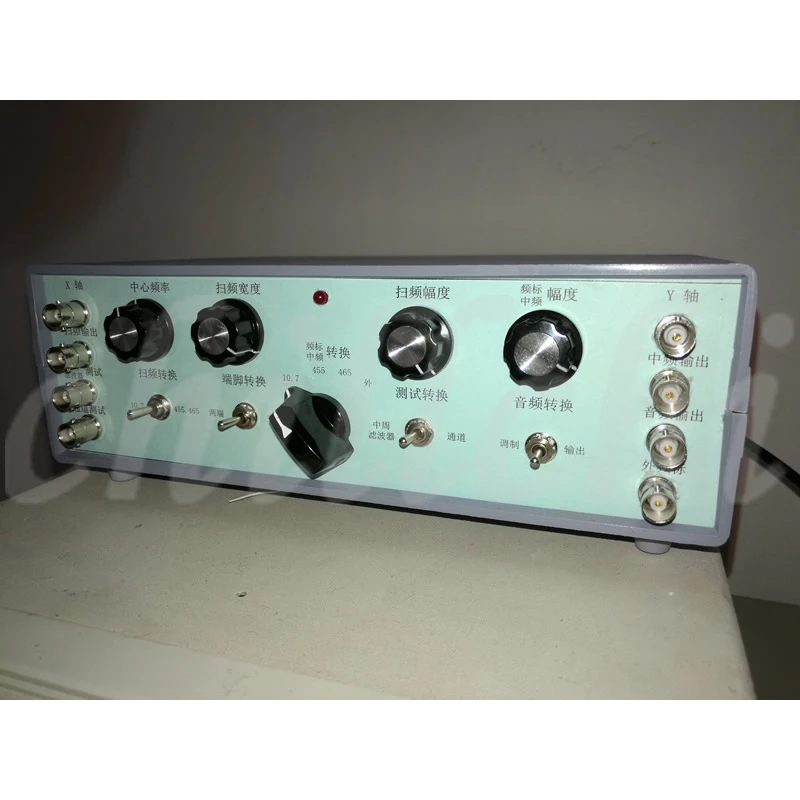

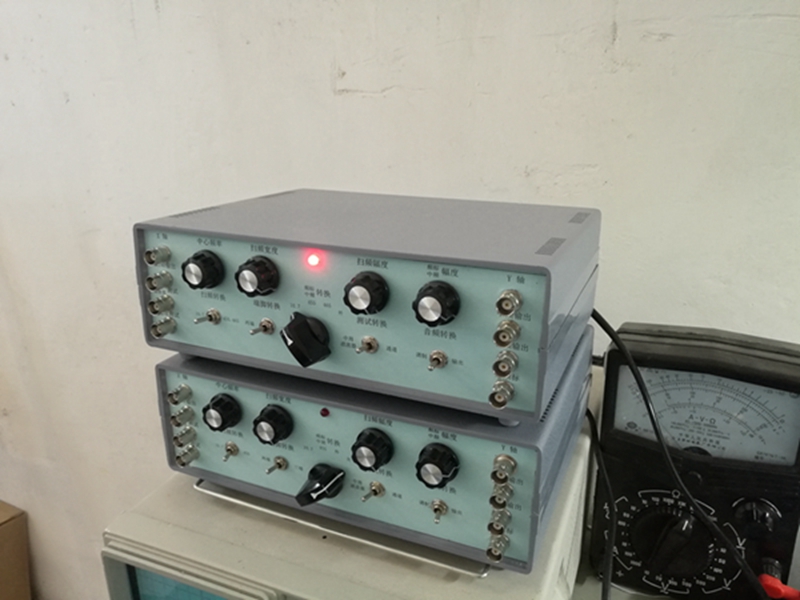

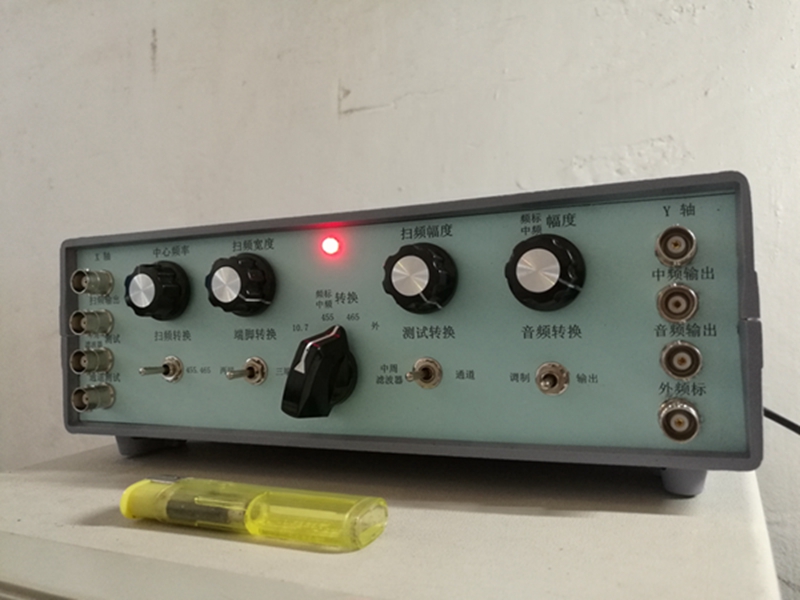

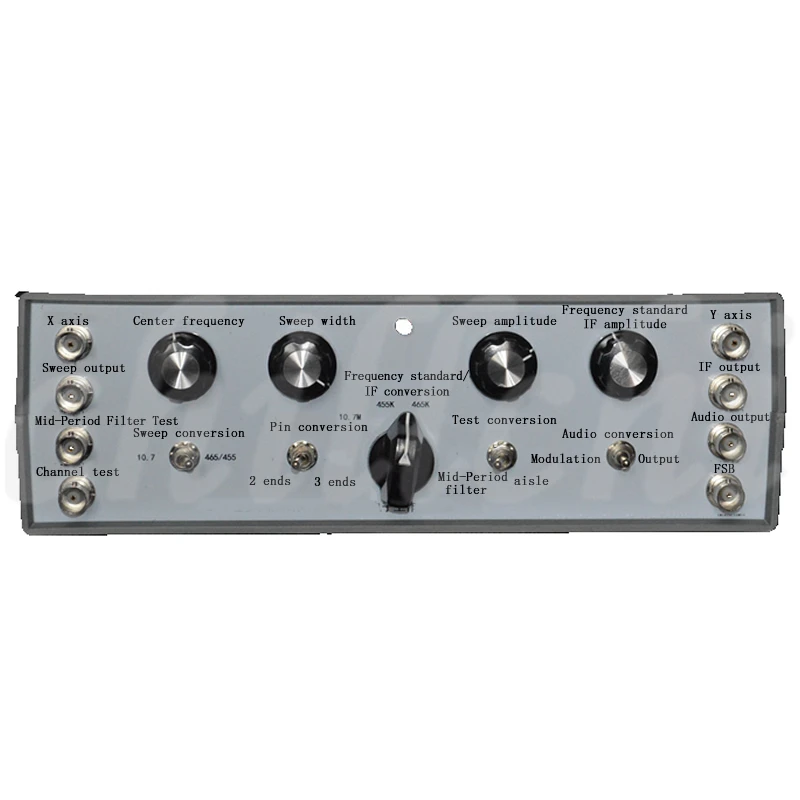

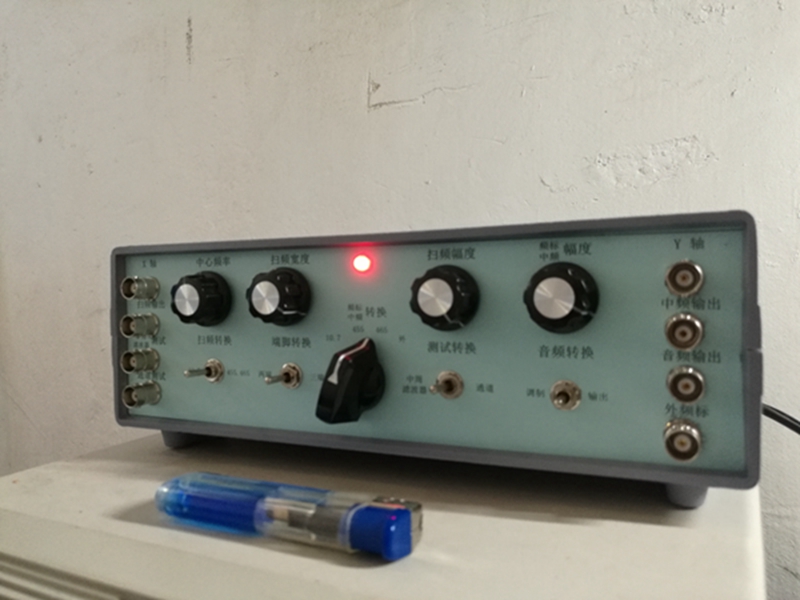

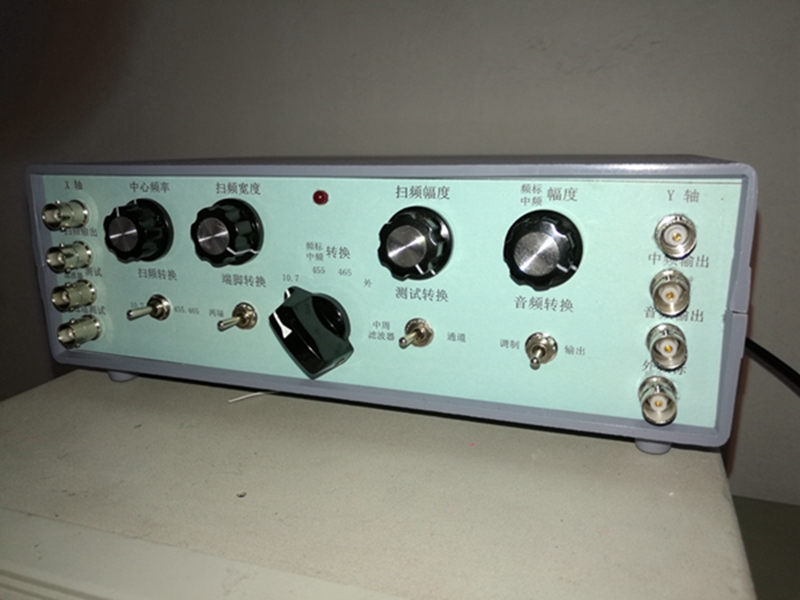

Физическая фотография:

Размер: ширина255 мм Глубокий 191 мм высокий 81 мм

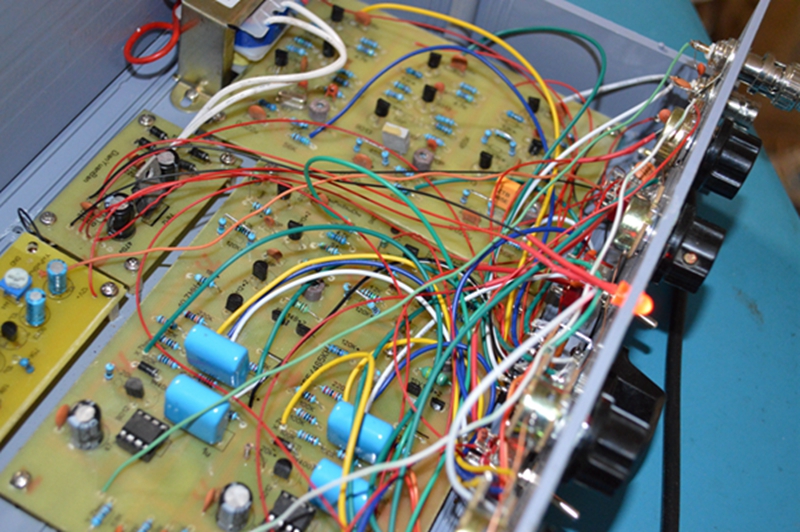

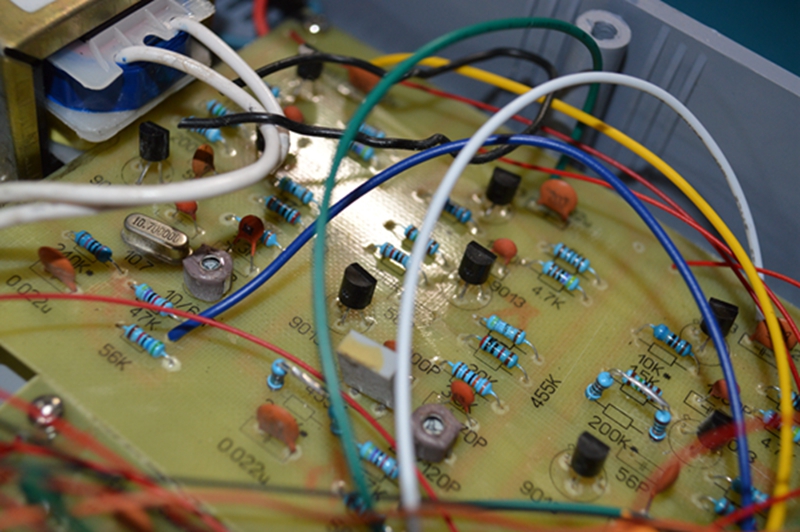

Внутри уборочная машина частоты

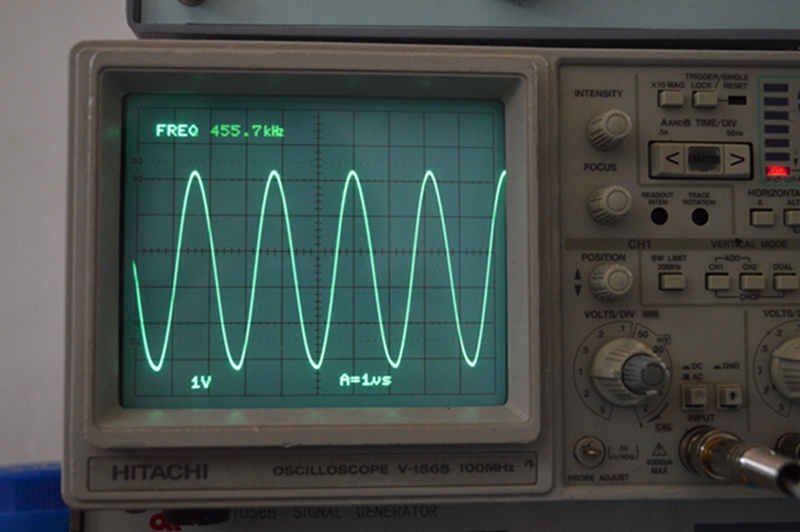

455 сигнал

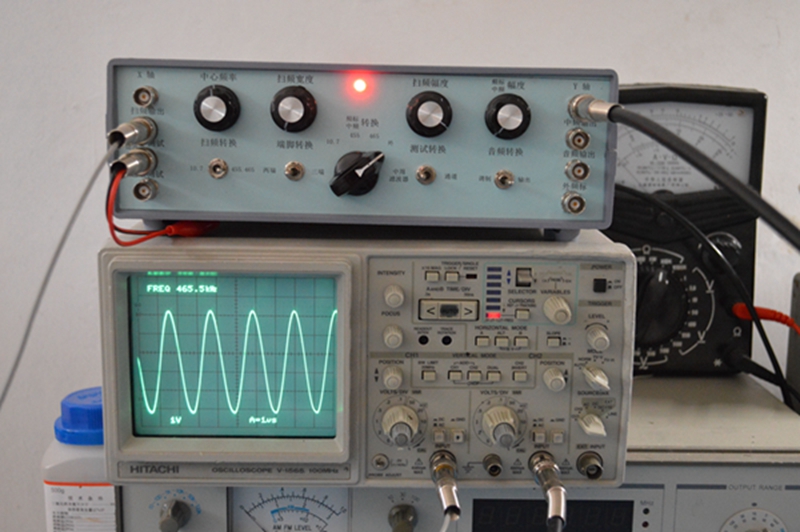

465 сигнал

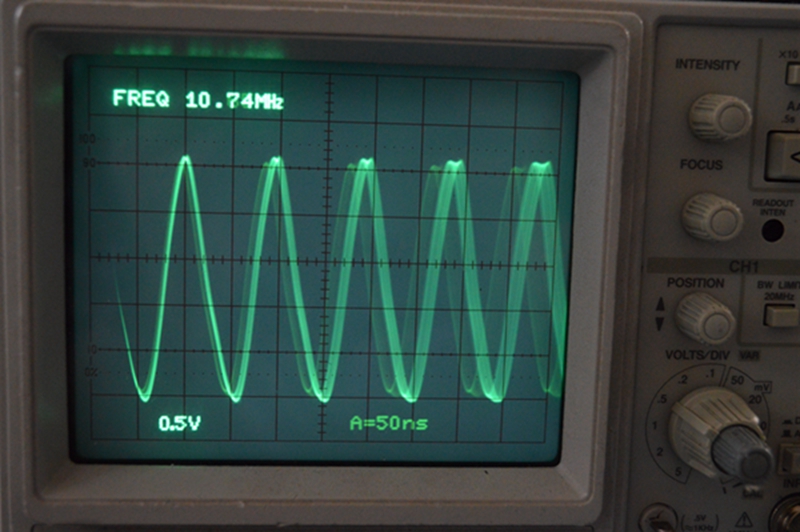

10,7 м Форма волны

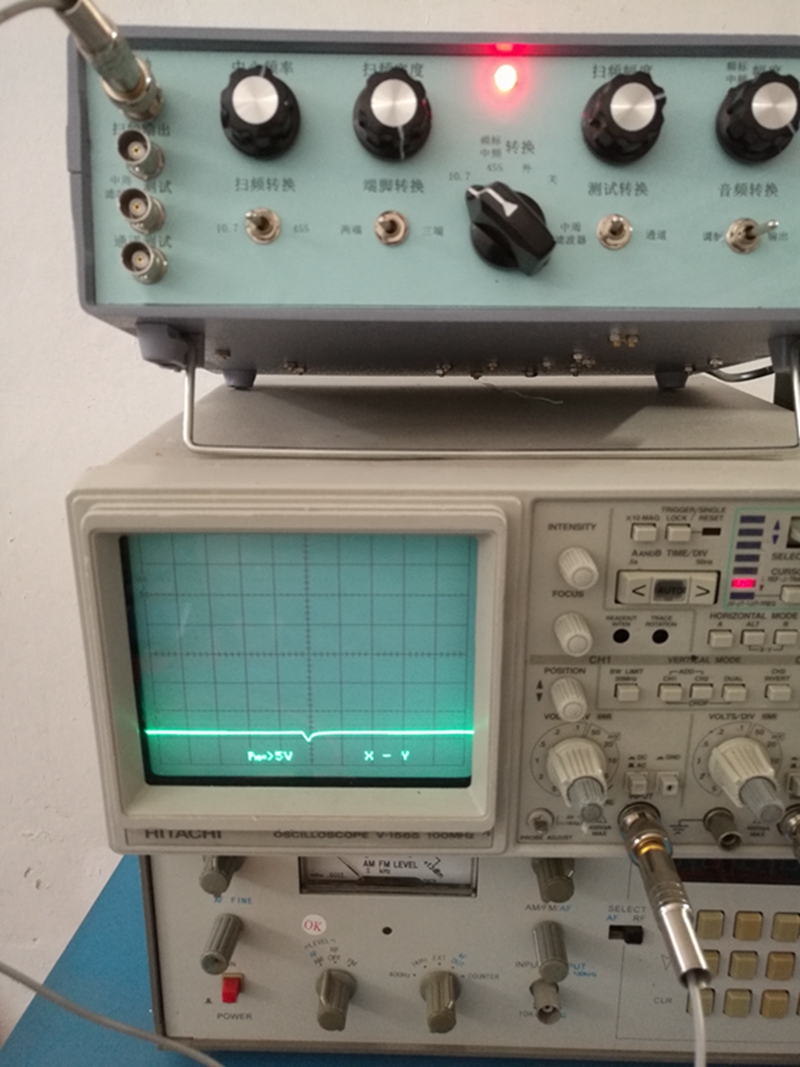

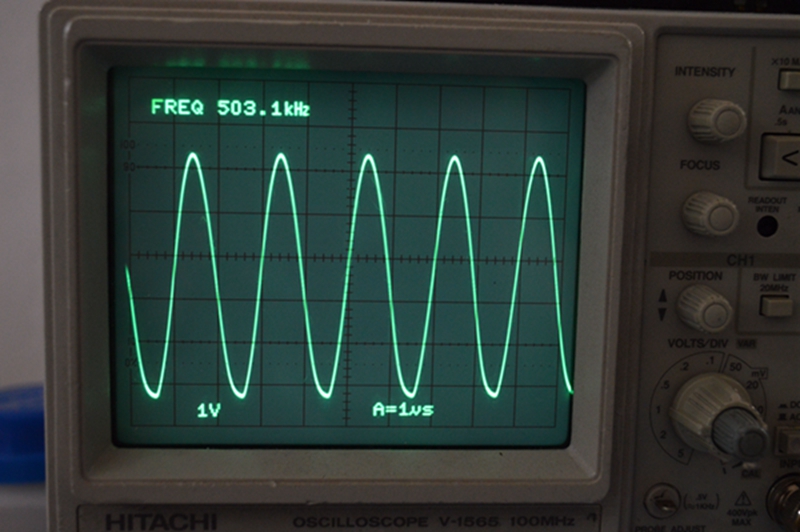

455/465 центральный Частотный диапазон

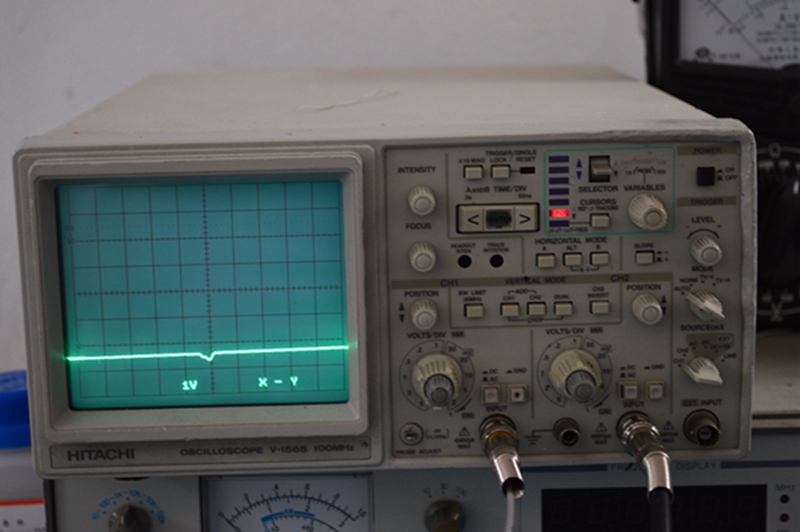

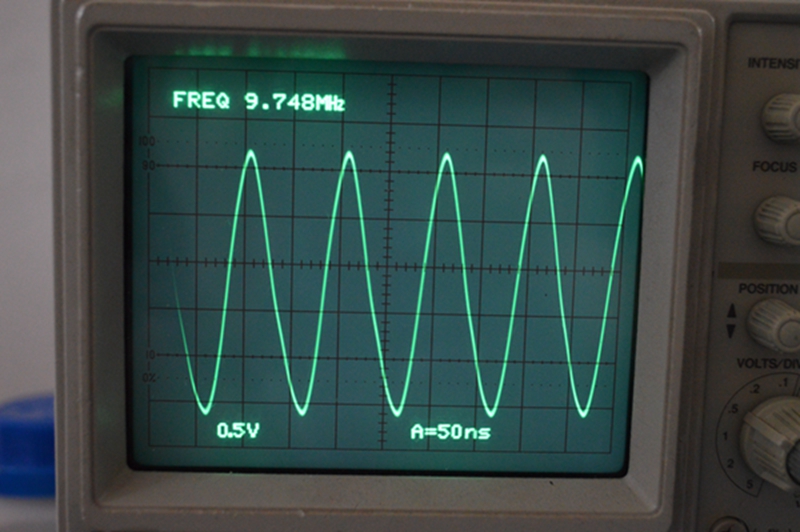

10,7 м центральный Частотный диапазон

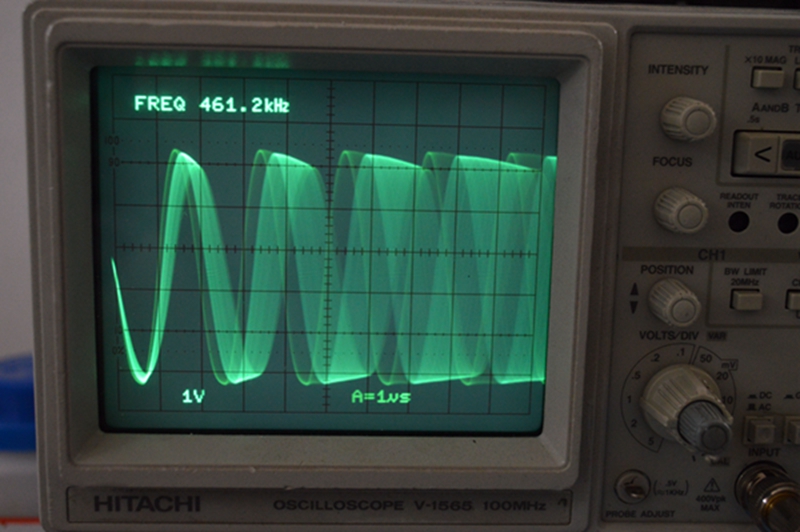

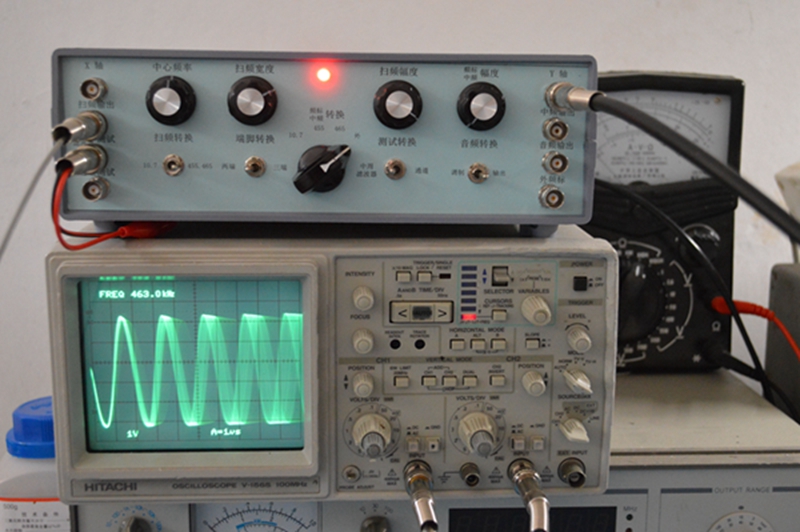

465/455 частота волны развертки

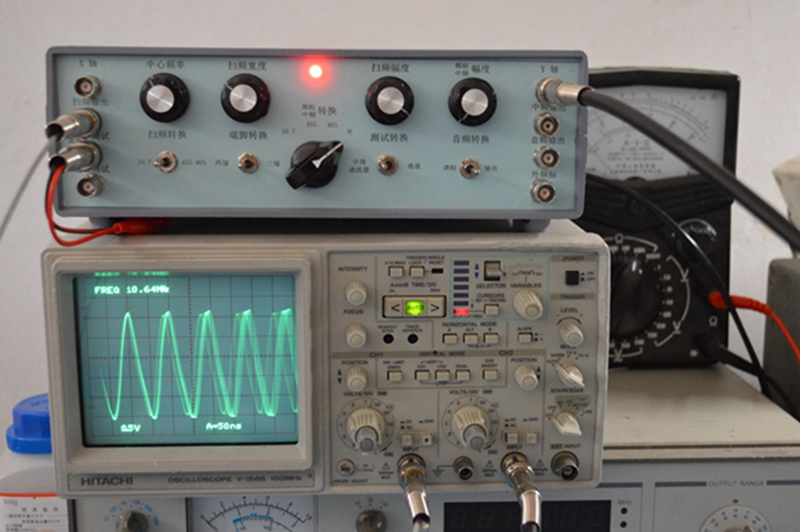

10,7 м Частота волны развертки

465/455 Частотный стандарт

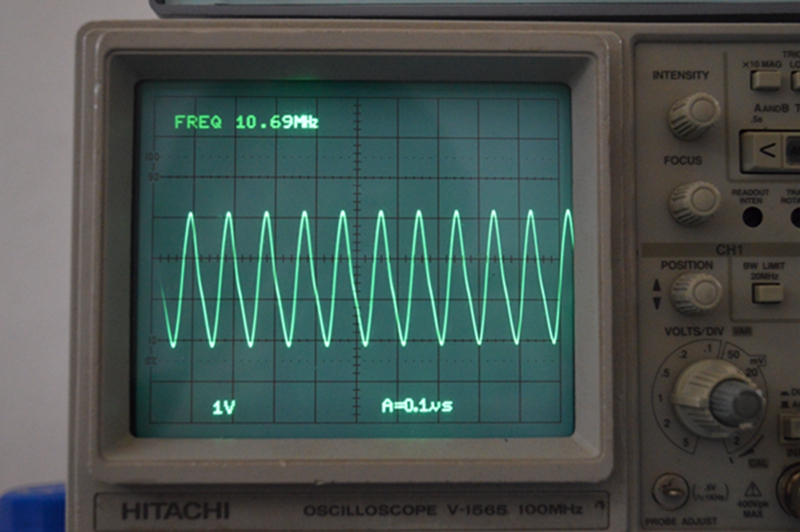

Стандарт частоты 10,7 м

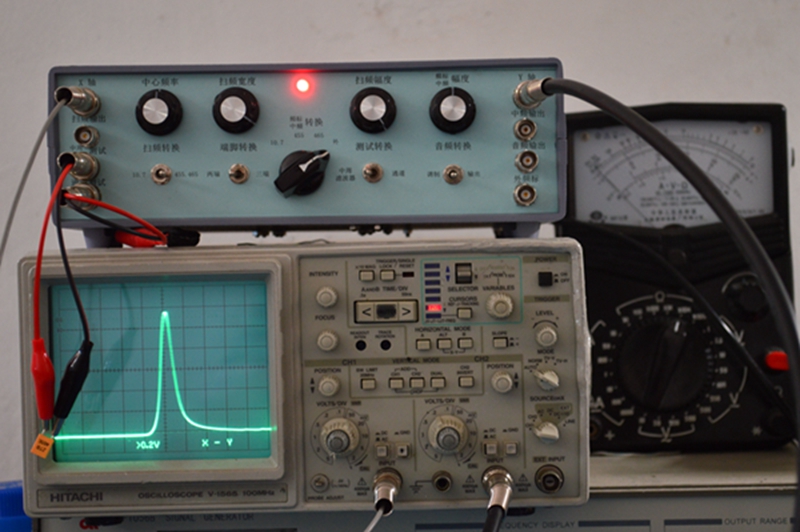

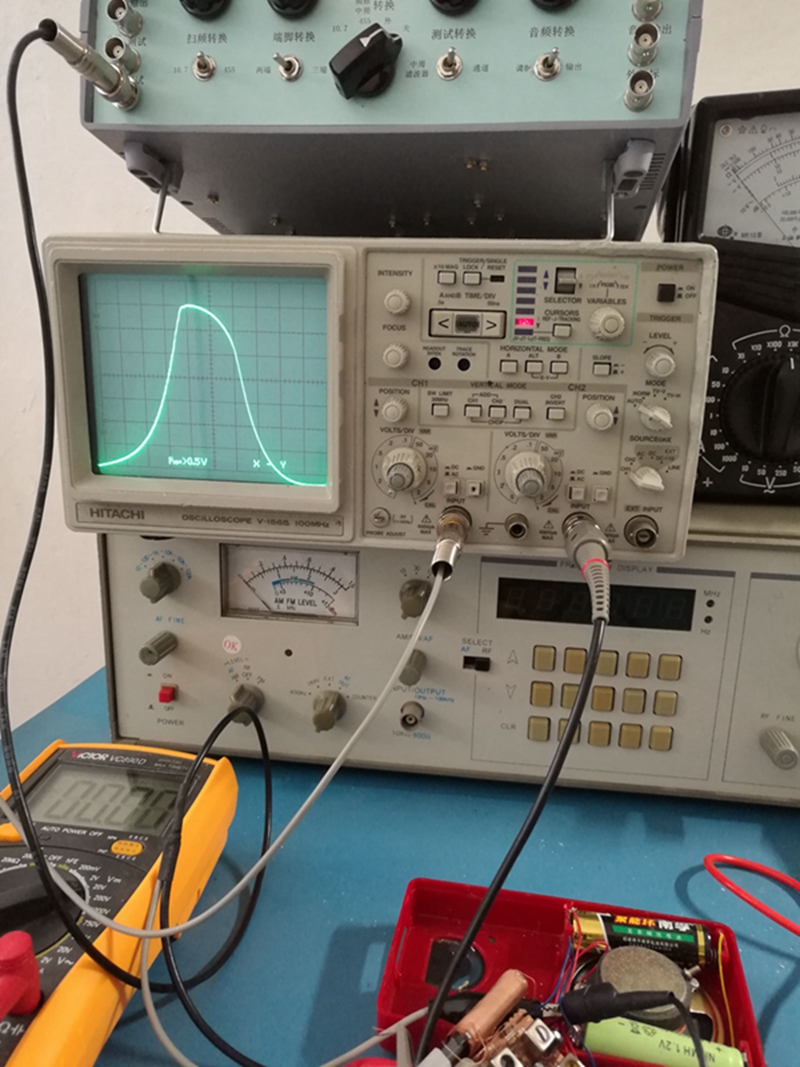

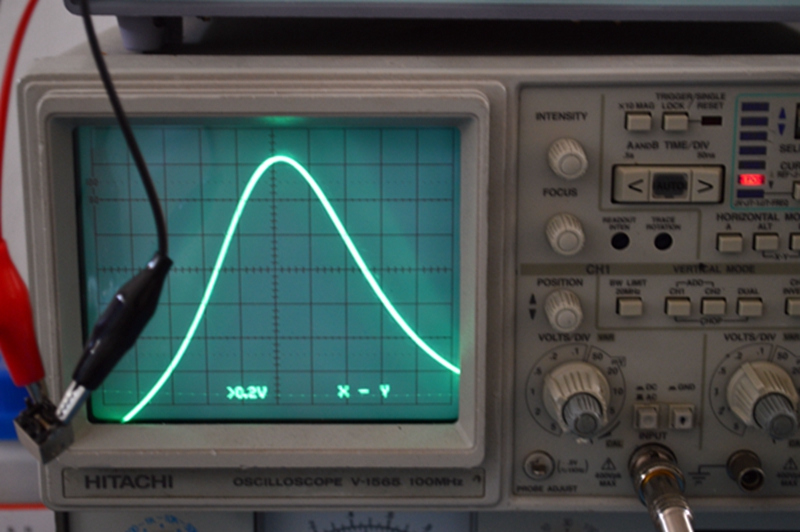

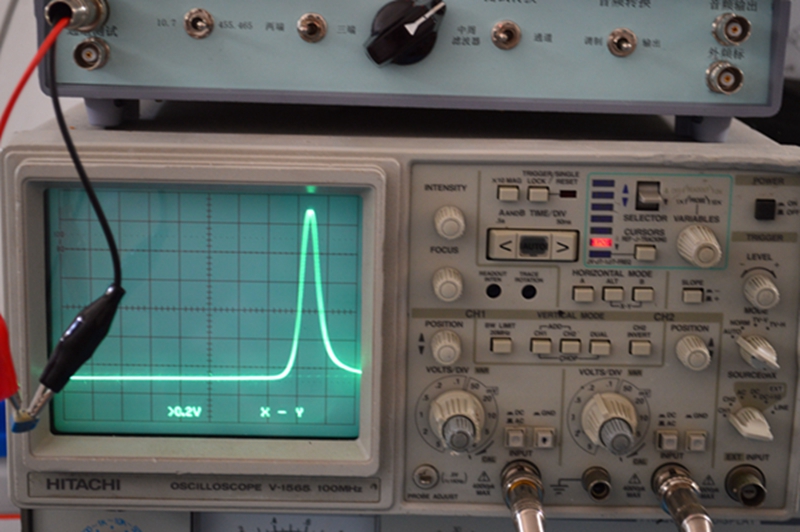

465 тест на середину недели

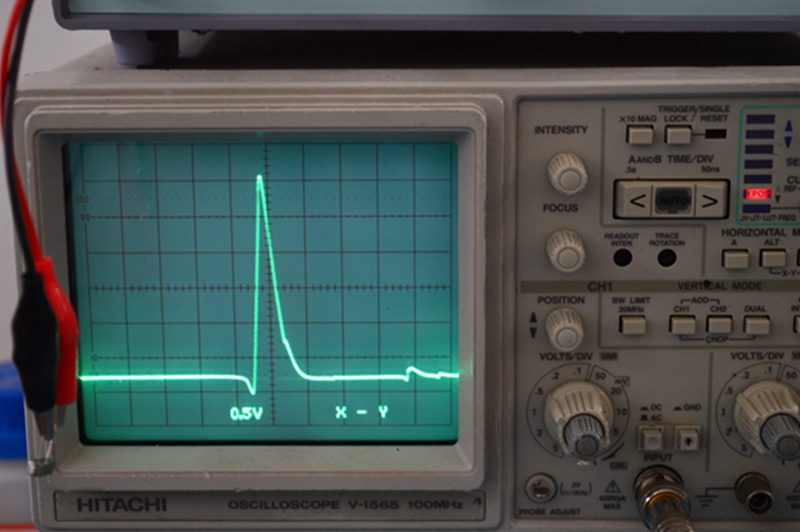

Тест на фильтр 23250,00G-terminal

Тест на фильтр 22750,00G-terminal

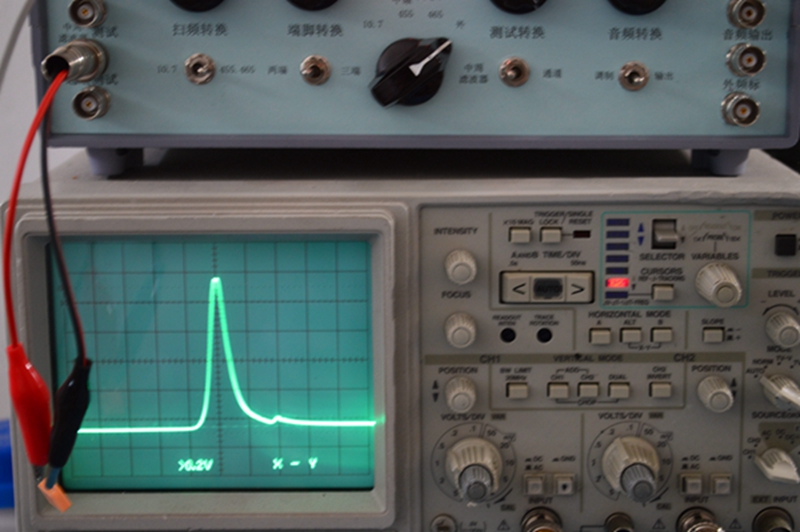

465 фильтр с большой погрешностью

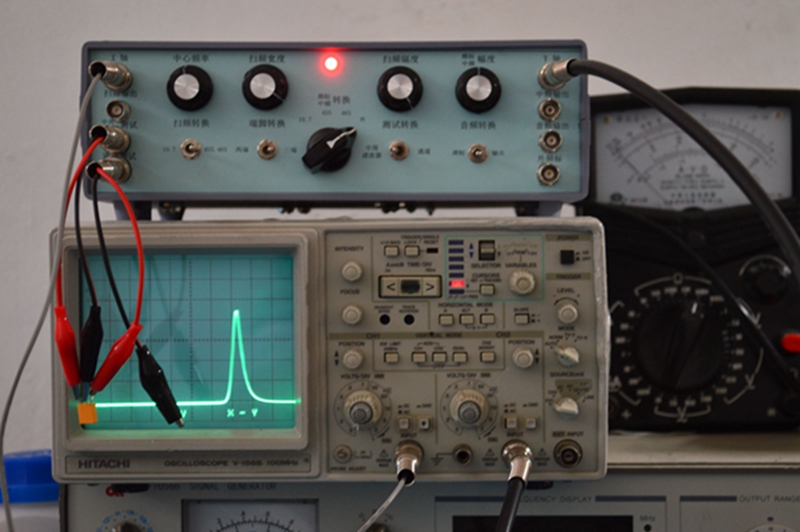

465 тест трехклеммного фильтра

10,7 м кристалл осциллятор тест

Перед отладкой небольшого радио

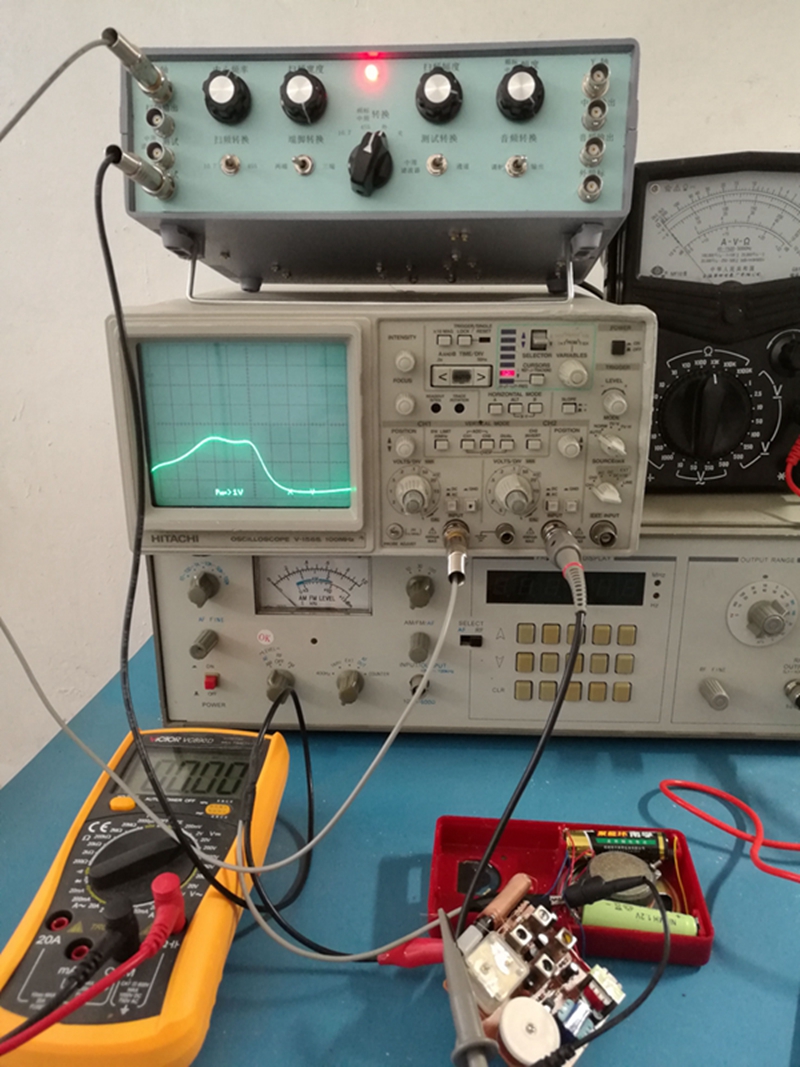

После отладки небольшого радио

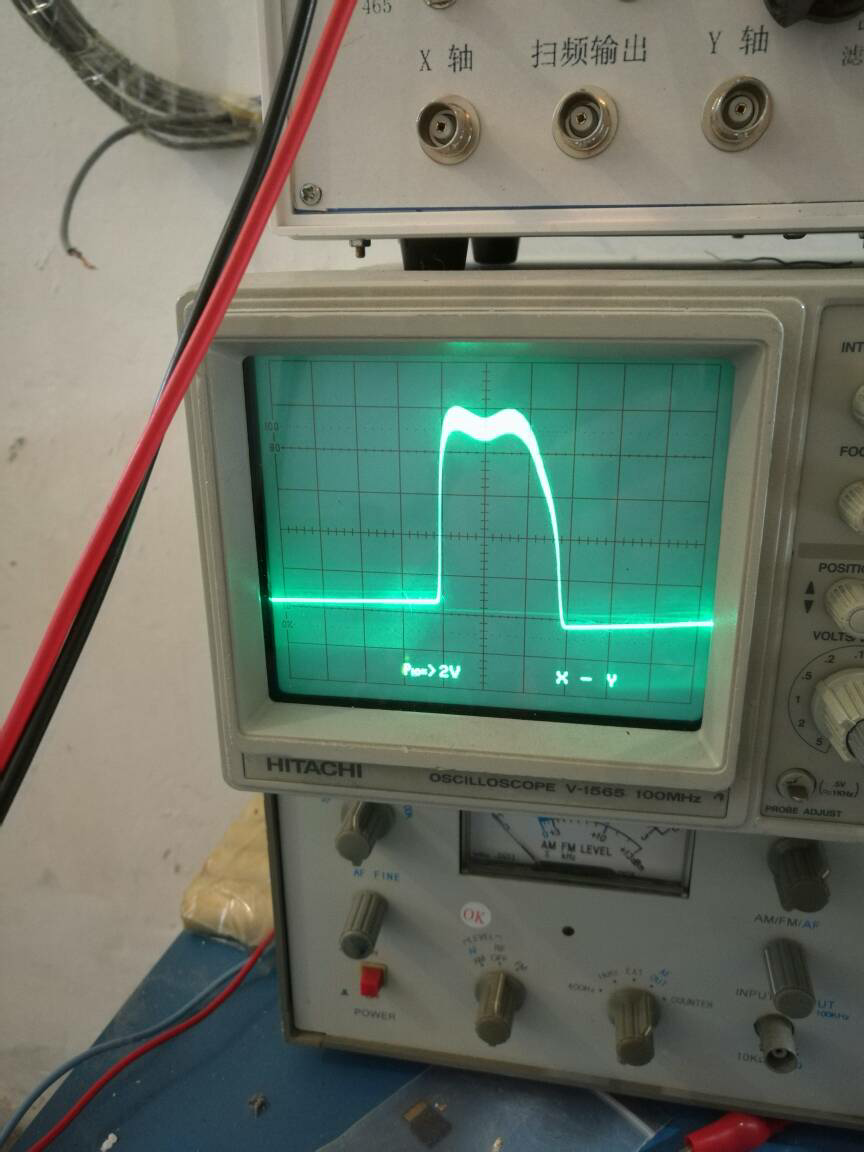

3p5 бимодальная Форма волны после отладки

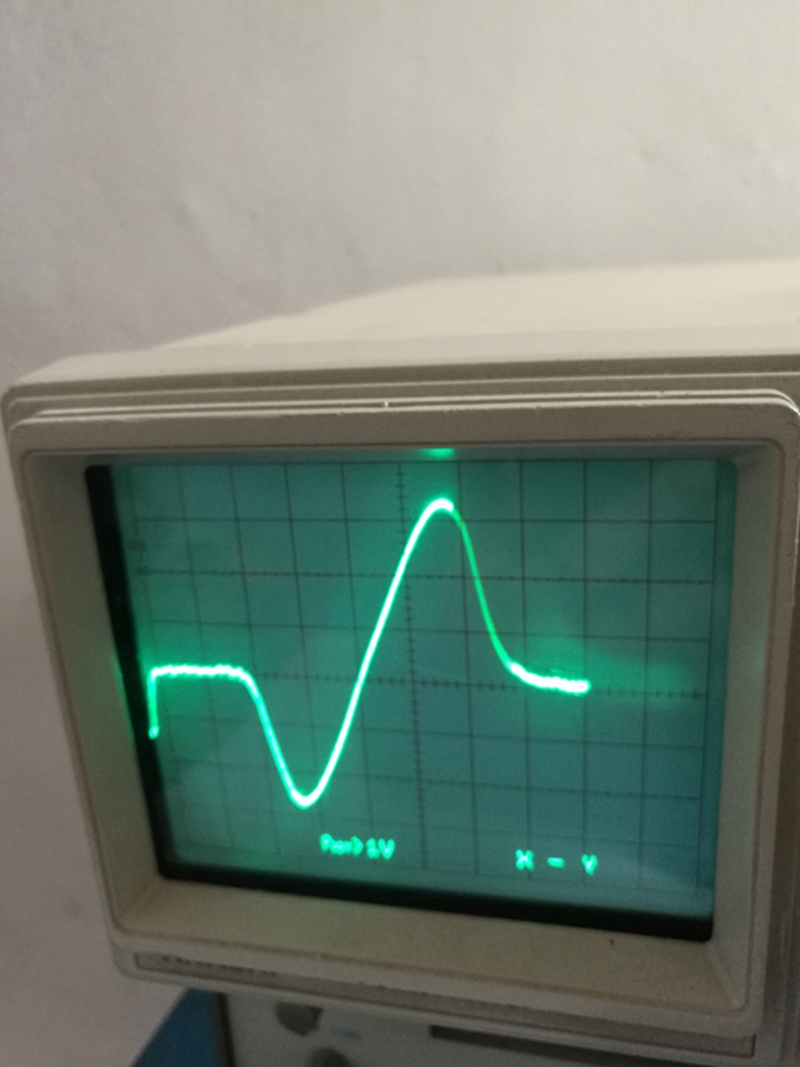

S кривая fm-радио после отладки
