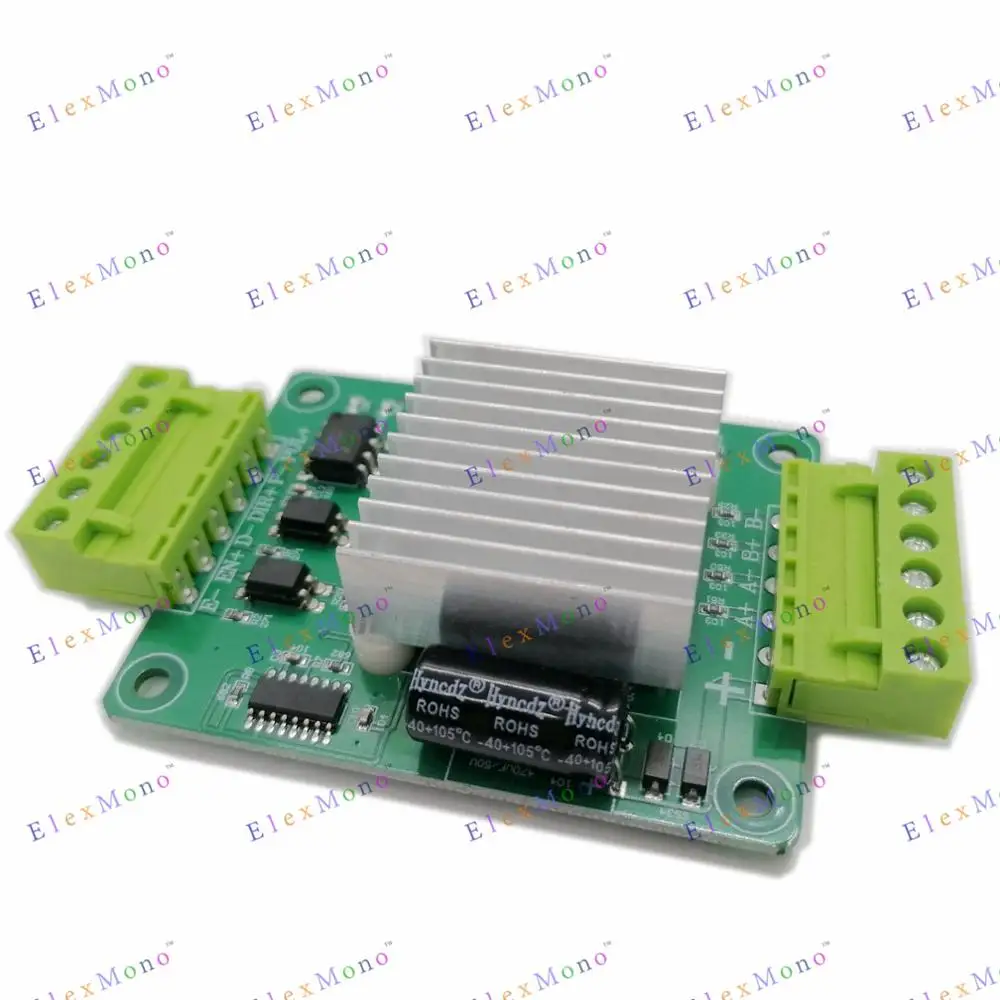

Общая информация

Мы смотрим на профессиональном, промышленный драйвер платы для 2-фазный-гибридный шаговый двигатель. Он подходит практически любой шаговый двигатель под 4A Номинальный ток (NEMA16, NEMA17, NEMA23 проволочно-фрезерный станок, типов, включая 4-проводной, 6 проводов, 8-жильный), С углом шага 0,9 или 1,8 градусов. Он основан на чипе TB6600. Для конкретных применений: он подходит для различных малых и средних автоматизированных оборудований, включая гравировальные машины с ЧПУ, маркировочные или маркировочные машины, режущие машины, лазерные фотостудии, плоттер. Идеально подходит для недорогих систем автоматизации с относительно высоким током.

Основные параметры:

※Вход сигнала: Односторонний сигнал, пульс/направление Optional дополнительные микрошаги: 1/2/4/8/16/32 Output выходной ток: 0.5A-4A Input Входное напряжение: 9-40 В постоянного тока (рекомендуемое Рабочее напряжение: 12-24 В постоянного тока) ※ При холостом ходу ток будет автоматически снижен наполовину Compatible Совместимость с 4/6/8 проводом, два/четыре фазы, NEMA16/17/23 шаговые двигатели с крутящим моментом не выше 1,8нм ※ С изоляцией оптического соединителя для входного сигнала, высокой пропускной способностью от помех ※ С перегревом/перегрузкой по току/блокировкой под напряжением, с защитой от обратного входного напряжения ※ Размер платы: 60*75*22 (не включая разъемы на обоих концах); 60*118*22 (включая разъемы на обоих концах)

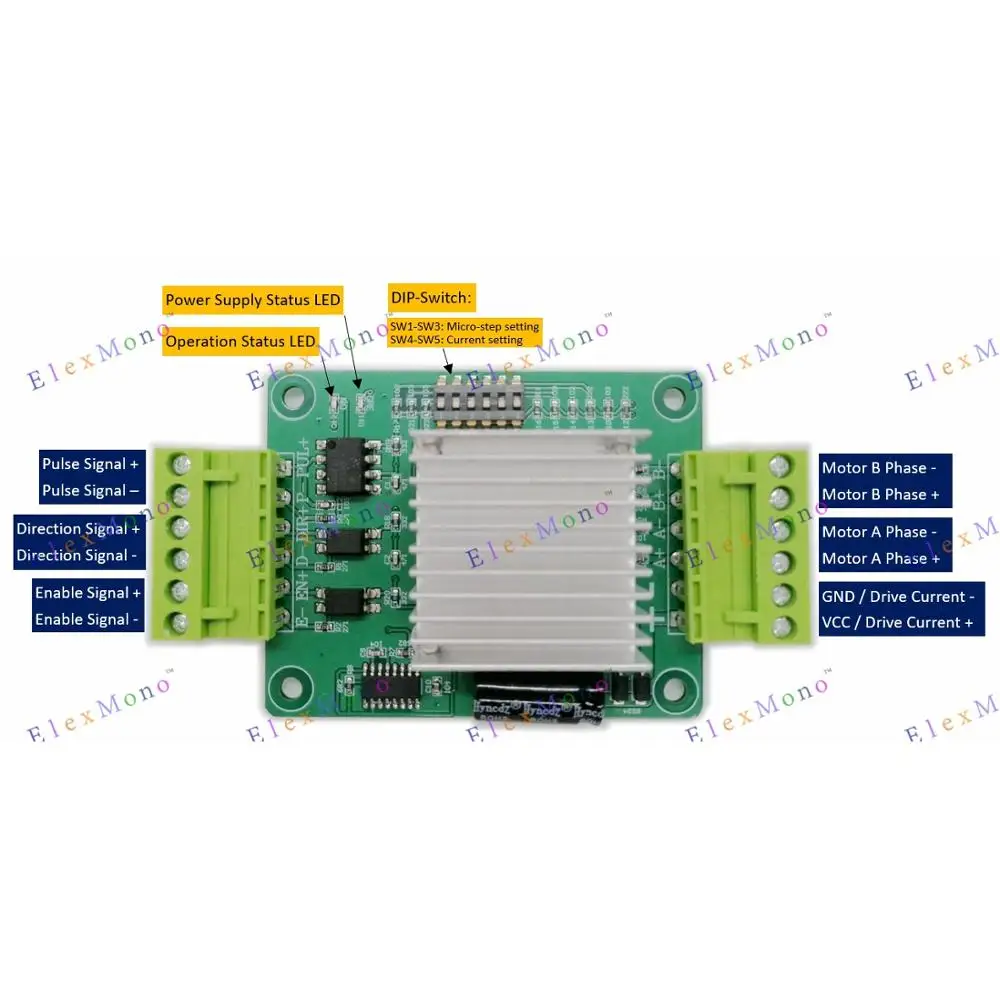

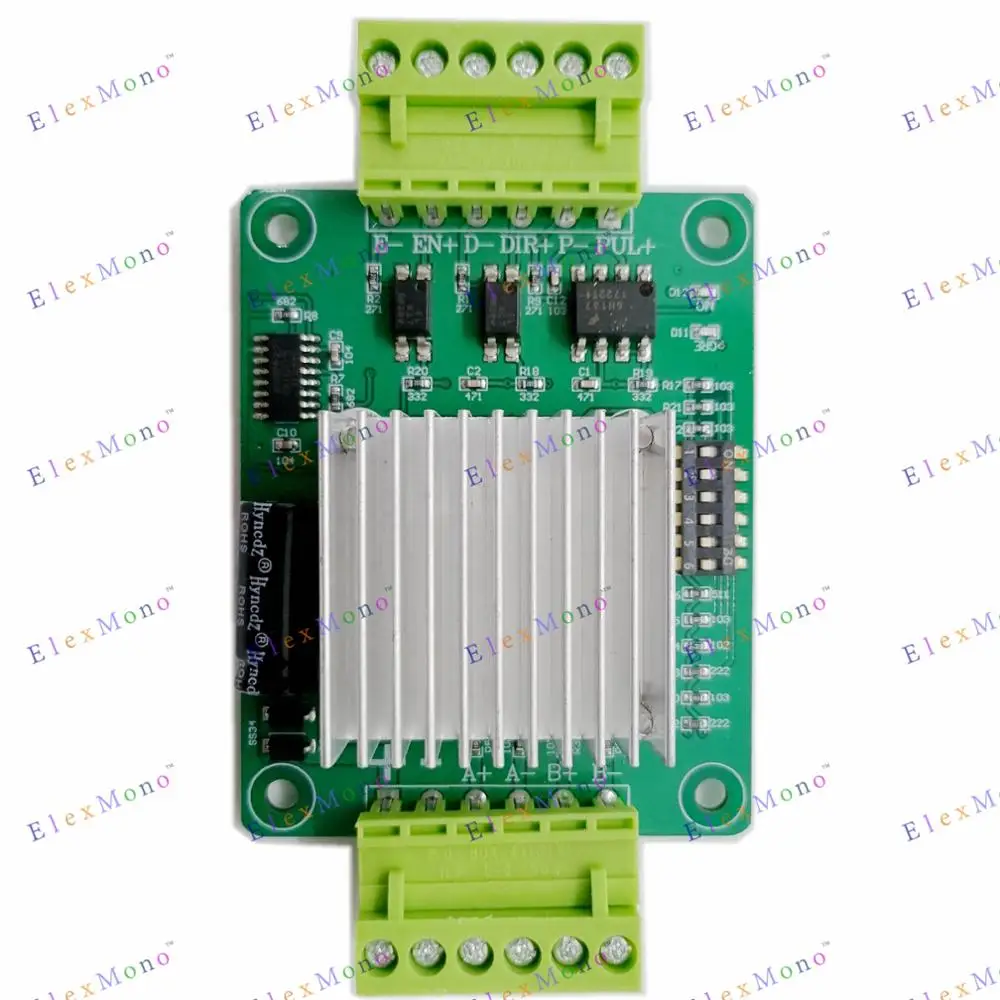

Сигнальные выводы и детали подключения:

Сигнал Вход: Pul +/Pulse -: импульсный сигнал. По умолчанию находится rising edge. Для эффективной передачи сигнала, ширина импульса должна быть более 1,2us. DIR +/DIR-: входной сигнал направления высокого/низкого логического уровня. Для надежного переключения направления двигателя, сигнал направления должен идти импульсный сигнал по крайней мере 5us. Начальное направление двигателя определяется проводкой ротора. Переключая любую пару проводов (например, g. switch A + и A-), мы можем изменить начальное направление. ENA +/ENA-: Включение входного сигнала (автономный сигнал) для включения или отключения выходного сигнала драйвера. При включении драйвер отключает ток всех фаз, поэтому двигатель не реагирует на импульсный сигнал. Когда эта функция не нужна, просто оставьте ее неподключенной.

Ротор мотора состоит из соединения:

A +/A-: фаза ротора двигателя; B +/B-: фазовый B Ротор двигателя

Мощность поставить соединения:

VCC: вход питания положительный. Диапазон входного сигнала: 9-40 В постоянного тока (для нормального использования рекомендуется держать напряжение в пределах 12-24 В GND: вход питания отрицательный.

Встроенный светодиодный свет:

1) светодиодный источник питания: показывает состояние источника питания или отключение. Когда плата включена, светодиодный индикатор постоянно горит; Он выключается при выключении питания. Если плата работает, но светодиодный светильник не поднимается, есть функция отключения. Когда функция отключения Исправлена, светодиодный индикатор загорается снова. (Общие причины распада: 1. Проверьте проводку питания и входное напряжение в номинальном диапазоне; 2. Защита от перенапряжения к земле или к VM; Замыкание между выходными клеммами или неправильные фазы: dis-Подключите плату и проверьте проводку; 3. Защита от перегрева: Подождите пока панель остынет, прежде чем использовать ее или добавить вентилятор охлаждения). 2) светодиодный статус работы: когда плата получает импульсный сигнал, этот светильник светит. Когда нет импульсного сигнала, этот светодиодный индикатор постоянно горит или выключается.

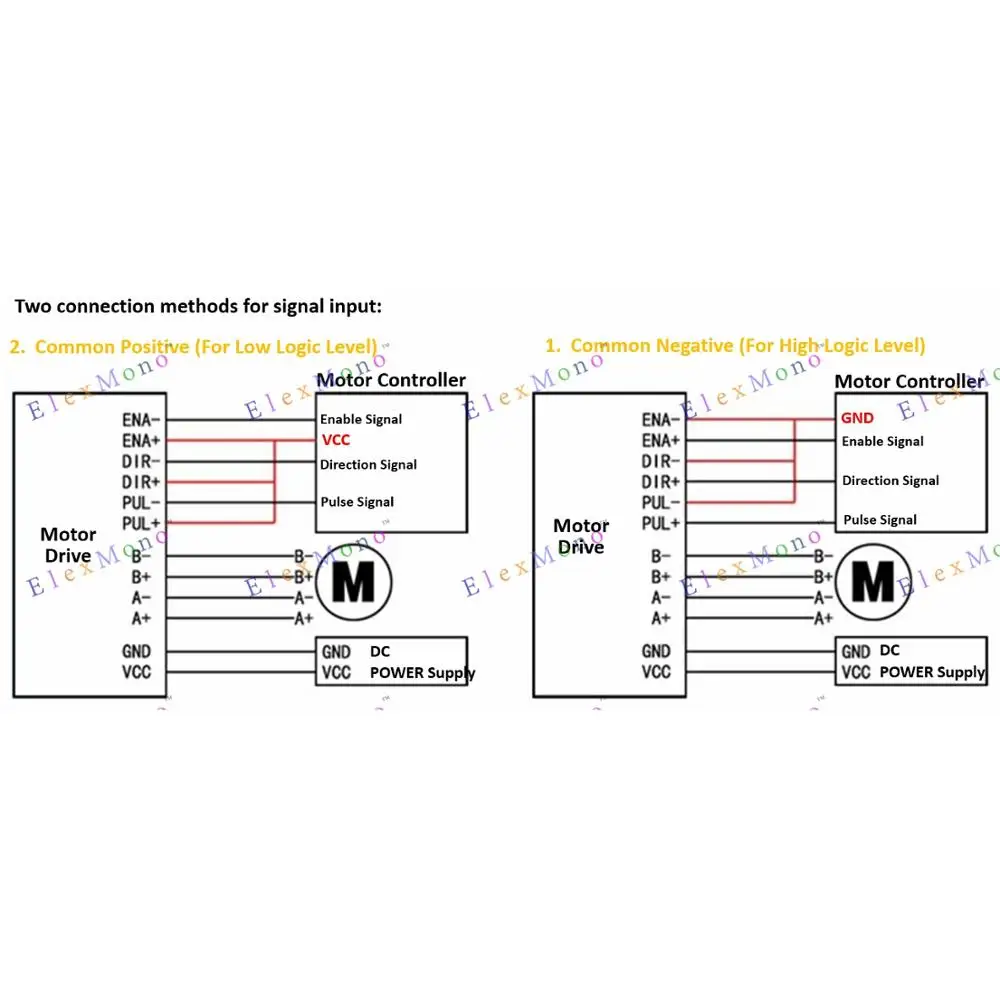

Подключение для общего положительного/отрицательного:

По умолчанию сигнала напряжение 3,3 В до 5 В. Когда напряжение сигнала выше 5 В, нам нужно последовательное соединение резистора в цепи PUL/DIR/EN (для общего положительного подключения, резистор последовательный соединен с PUL- DIR- EN; Для общего отрицательного соединения резистор последовательный соединен с PUL + DIR + EN +). 1k резистор для 12V, 2k резистор для 24V.

Примечания:

1. Избегайте (возможно, как вы можете) совместного использования VCC и GND контроллера с драйвером. 2. Подключение Эна не является обязательным. Когда Эна включена, Ротор двигателя свободен от импульсного сигнала, и мы можем вручную повернуть вал двигателя; Когда Ручная регулировка сделана, мы можем установить Эну для возврата к автоматическому управлению.

Примечания и напоминания о проводке:

1) чтобы избежать помех двигателя, мы рекомендуем использовать экранирующий кабель, а экранирующий кабель должен быть коротким подключением к земле. Для одной машины точка заземления должна быть одинаковой. 2) не связывайте провода импульсного и направленного сигнала с проводами двигателя и источника питания. Держите расстояние не менее 10 см. В противном случае шум двигателя будет влиять на сигнал направления импульса. 3) Если вы используете один источник питания для нескольких драйверов, Пожалуйста, подключите драйверы к источнику питания. Не подсоединяйте цепь-Подключите систему (не расширяйте кабель питания от одного драйвера к другому, как звенья в цепи). 4) Нет горячей замены. Отключите источник питания, прежде чем поменять соединения на драйвере. 5) не добавляйте олово в соединительные провода и не подключайте их к клеммам водителя: повышенное сопротивление приведет к образованию тепла и повреждению клемм. 6) Отсутствие свободных концов проводов на клеммах водителя: опасность короткого замыкания.

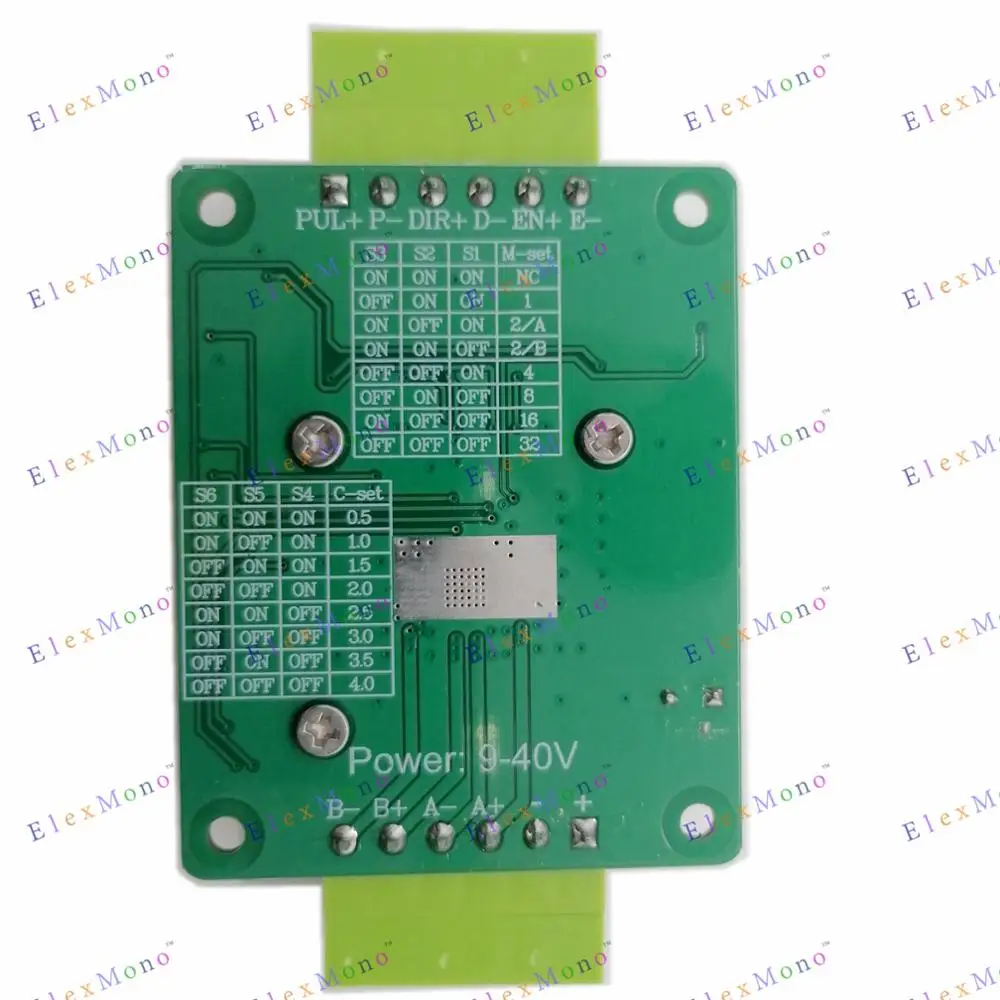

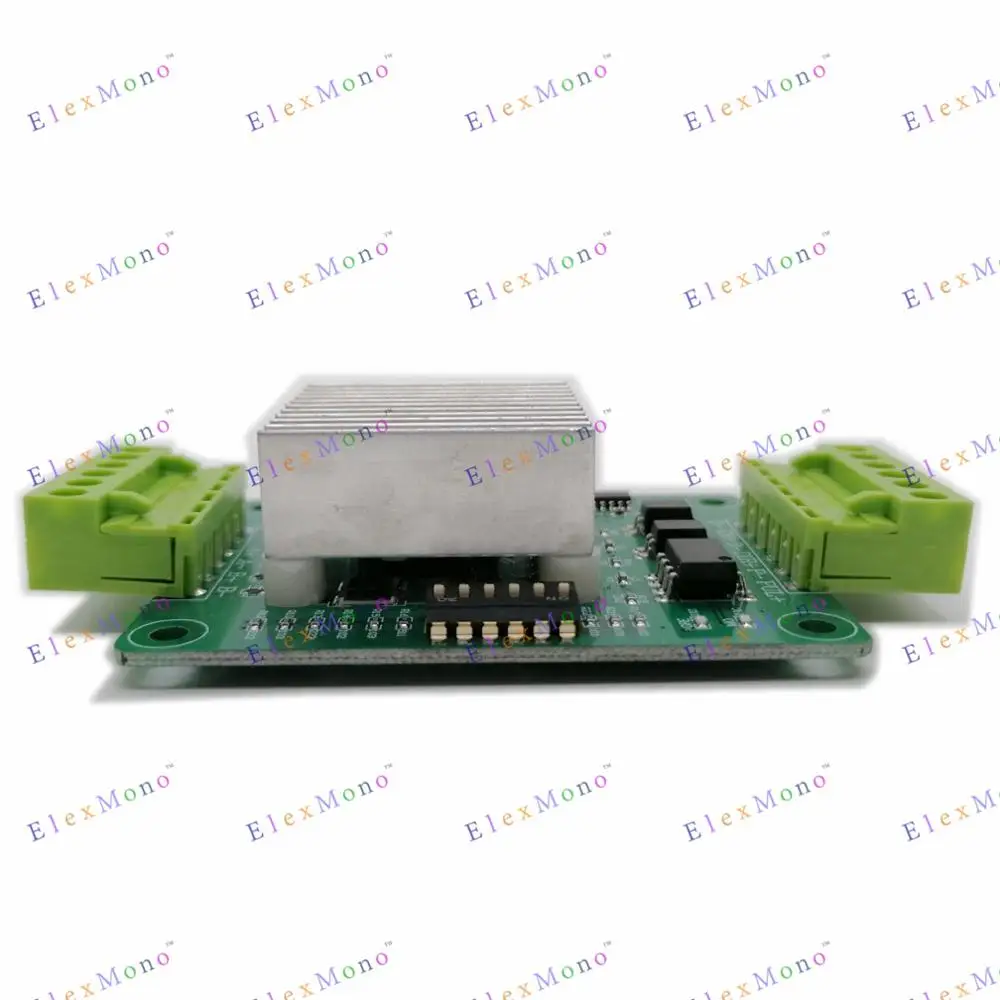

DIP-переключатель для настройки микрошага:

Для настройки тока и микрошага мы используем встроенный DIP-переключатель. SW1, SW2, SW3: точный уровень микрошага; SW4, SW5, SW6: Настройка тока Привода (Примечания: 1) NC означает, что двигатель находится в автономном режиме от управления импульсным сигналом; 2) Оба A/2 и B/2-это микрошаг 2). Конец описания продукта.
