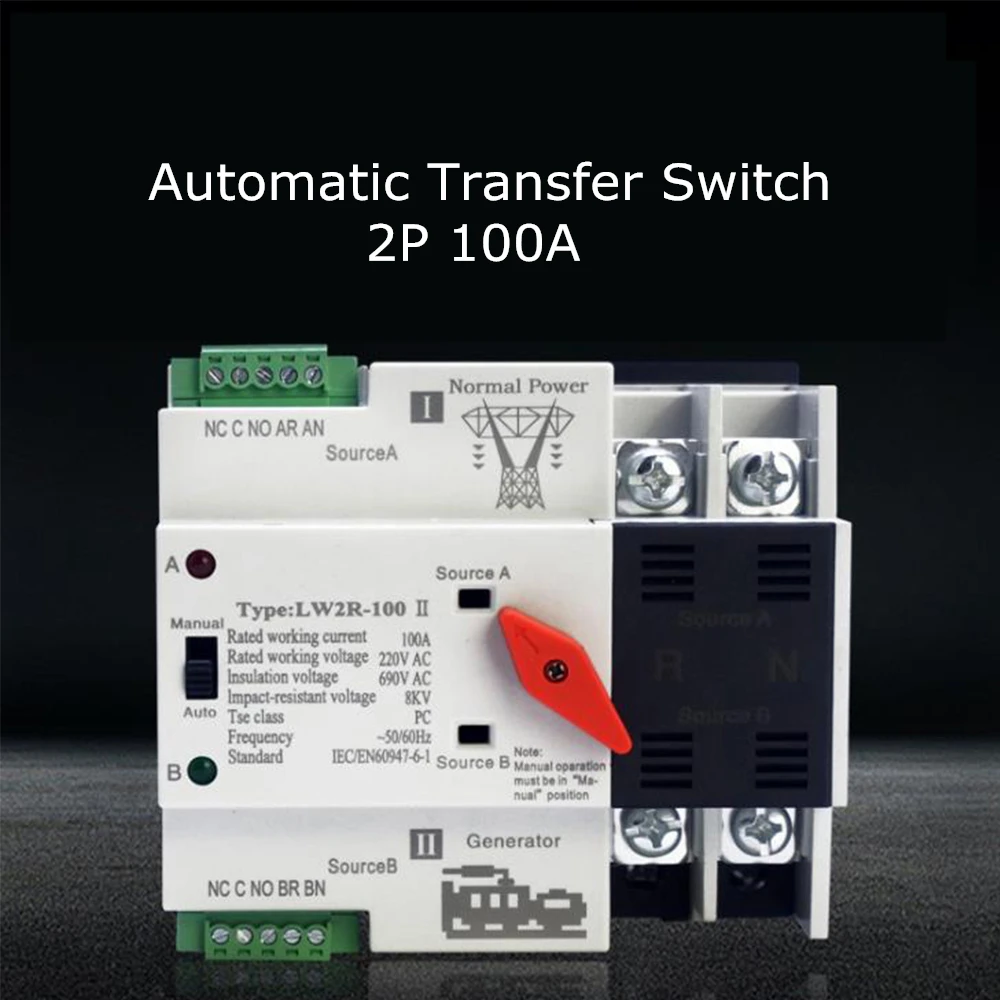

Автоматический выключатель ATS Mini 2P 100A 220 В электрические селекторные

Автоматический выключатель ATS Mini 2P 100A 220 В электрические селекторные

Американская классификация проводов 2р 100A 220V Мини ATS автоматический коробкой многопозиционного переключателя переключатели Двойной Мощность переключатель

Обзор: материнская плата

W2R серии двойной мощности автоматический переключатель передачи является недавно разработанный микро бытовой переключатель передачи питания. Выключатель в основном используется для тестирования, Нормальная или запасная мощность или нет. В тех случаях, когда обычный мощность является ненормальным, запасного питания работает сразу, которые, таким образом, обеспечивает непрерывность, надежность и безопасность источника питания, продукт специально разработан для домашней установки на орбите и специально используется в din-рейке распределительной коробки.

Автоматический переключатель передачи серии W2R подходит для аварийной системы питания с переменным током 50 или 60 Гц номинальным 400 В, 100 А. Он компактен в конструкции, надежен в переноске, удобен в установке и обслуживании и имеет длительный срок службы. Широко используется в различных случаях, когда непрерывный сбой питания не допускается, он может работать как электрически, так и вручную.

Автоматический переключатель передачи серии W2R соответствует требованиям низковольтного переключателя передач и управляющего механизма, указанным IEC 60947-6-1.

Модель и Классификация продукта:

Основные Параметры:

Нормальные условия работы и условия установки

1) температура окружающего воздуха

Верхний предел не более + 40 ℃, среднее значение 24h не более + 35 ℃ и нижний предел не менее-5 ℃.

2) над уровнем моря

Место установки не должно превышать 2000 м над уровнем моря.

3) атмосферные условия

Когда самая высокая температура + 40 ℃, относительная влажность атмосферы место установки должна быть не более 50%. При более низкой температуре, более высокой относительной влажности 90%. Специальные меры должны быть приняты для борьбы с иногда генерируемым конденсатом на поверхности продукта из-за изменения температуры.

4) степень загрязнения

Класс загрязнения ATS соответствует классу 3, указанному IEC 60947-6-1

5) Категория установки

Категория установки АТС соответствует категории, указанной IEC 60947-6-1

6) условия установки

АТС может быть вертикально установлен в шкафу управления или шкафу распределения питания. Убедитесь, что расстояние установки S требуется на рис. 1.

Размеры контура и размеры установки

1. Ручная/автоматическая работа

ATS может гарантировать производительность и разрыв электрической цепи, операции,

Но в ручном режиме это не может быть обеспечено из-за различий в изготовлении и скорости ломания операторов. При ручной эксплуатации, чтобы сделать и сломать, может возникнуть чрезмерная потеря серебряного сплава. Поэтому переключение выбора на ручное положение доступно только тогда, когда все силы отключаются для проверки и обслуживания операционной системы и контакта. При нормальных обстоятельствах, пожалуйста, потяните переключатель выбора в электрическое положение. Когда требуется ручная работа, потяните переключатель выбора в ручное положение. После завершения ручного управления, вытяните переключатель выбора из ручного положения в автоматическое положение.

2. Управление цепи

ATS мгновенно в восторге. Катушки в цепи управления будут сломаны внутренним переключателем после завершения передачи.

Катушка может нормально работать под 85%-110% от номинального рабочего напряжения. Слишком низкое напряжение в катушке может привести к нагреву и выгоранию катушки.
