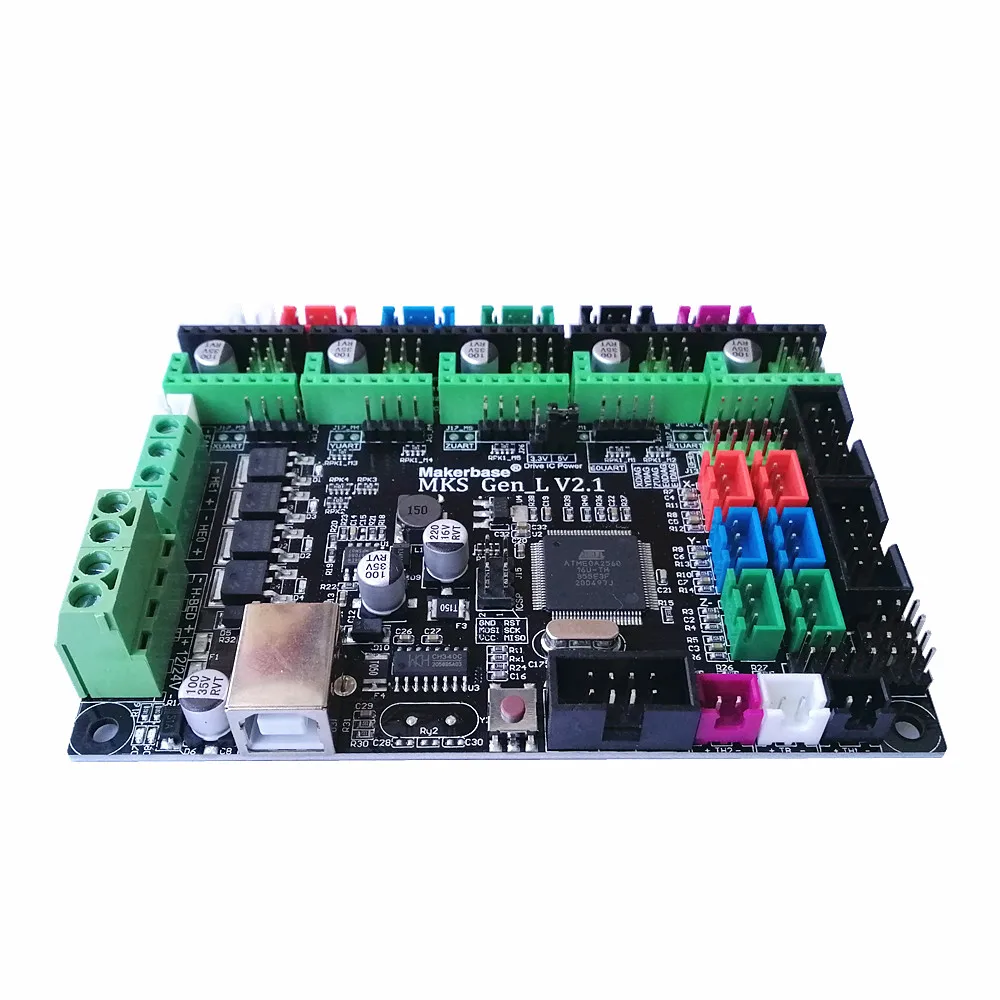

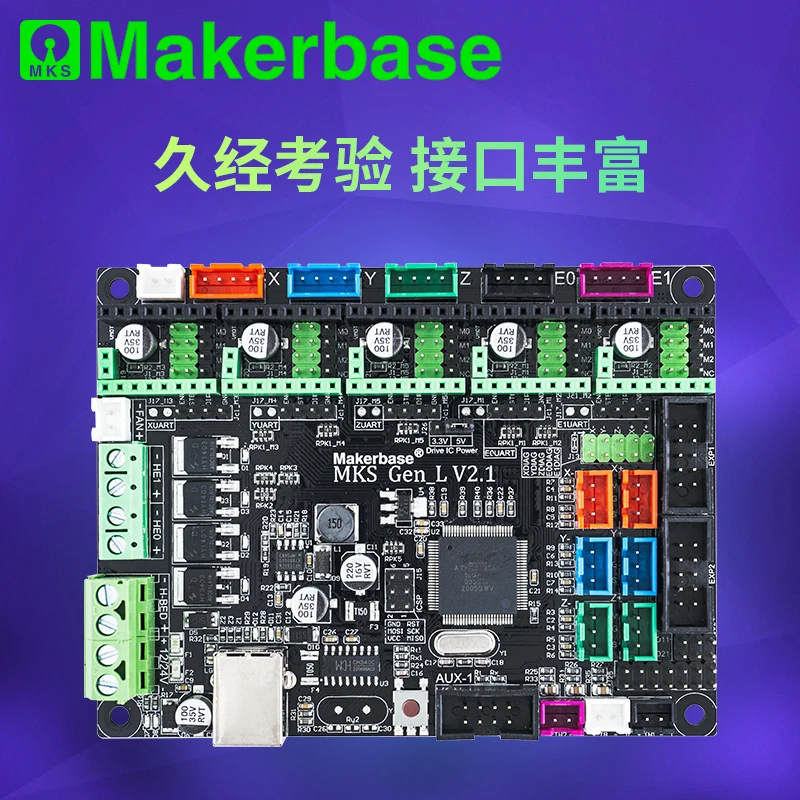

Название: MKS GEN-L

Эта материнская плата интегрирована, которая основана на Marlin open source,

Значительно совместим с Ramps & Mega2560. Кроме того, он является хорошим экономически эффективным с высокой производительностью.

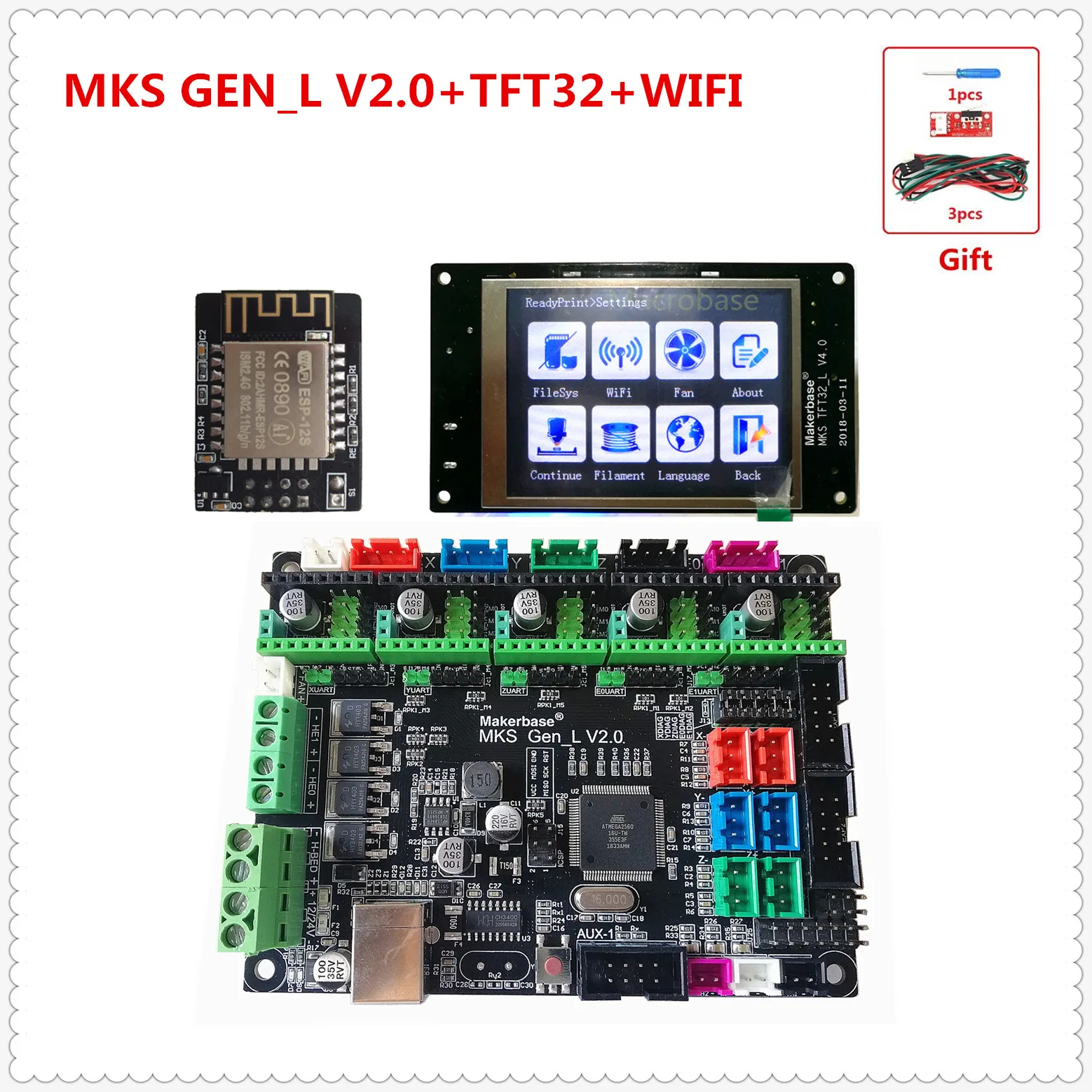

Отгрузочная ведомость
Комплект 1

1 * MKS Gen-L V2.1

1 * МКС TFT32 V4.0

1 * MKS WIFI модуль

1 * USB 1 * плоский кабель

3 * фиксатор

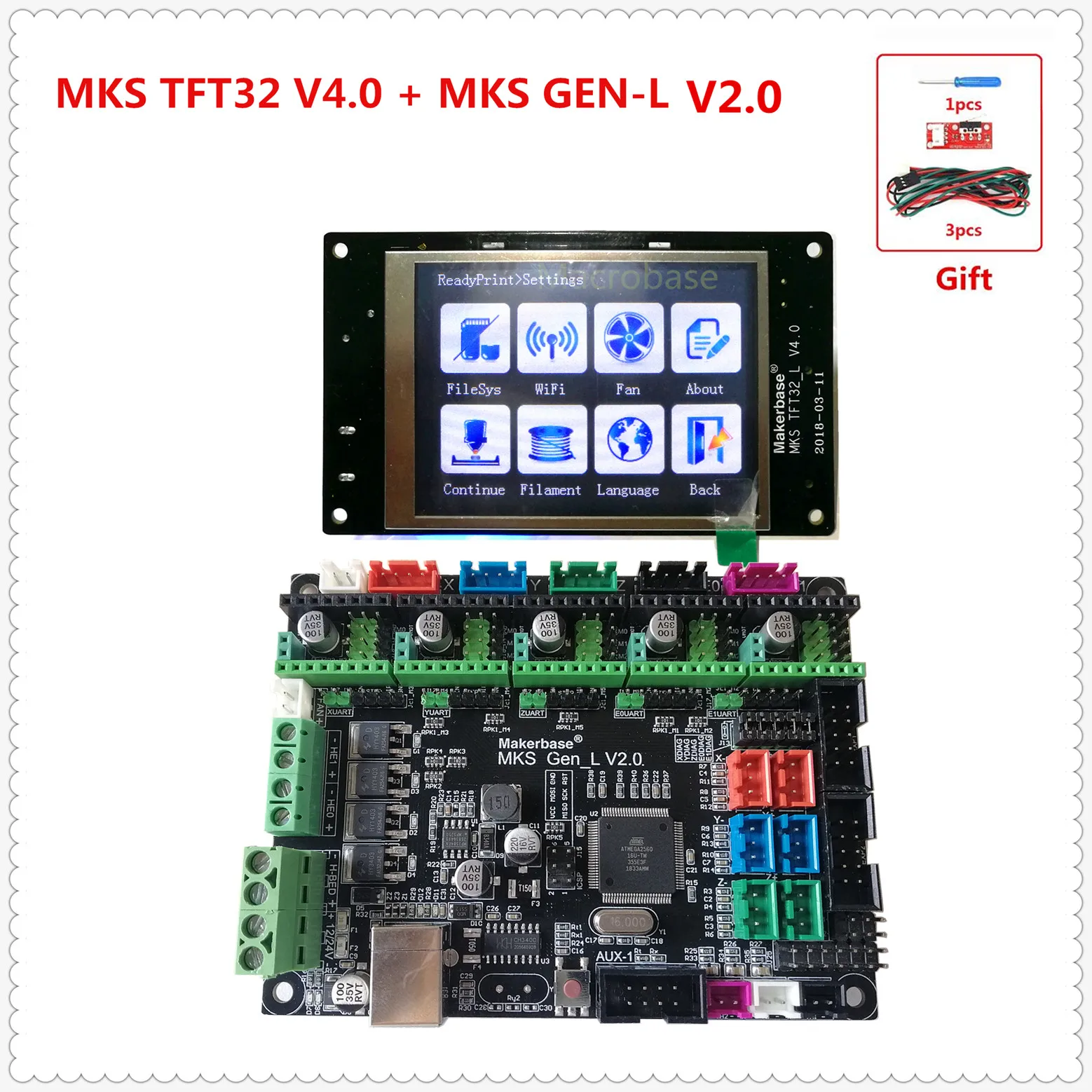

Комплект 2

1 * MKS Gen-L V2.1

1 * МКС TFT32 V4.0

1 * USB 1 * плоский кабель

3 * фиксатор

Особенности

• По сравнению с V1.0, V2.1 можно легко включить шаговый Драйвер TMC перемычками. Нет необходимости в проводке кабеля. Например: режим TMC2130 SPI, режим TMC2208/2209 UART.
• Сборка с высококачественным MOSFET, который хорошо охлаждается и обеспечивает стабильную работу в течение длительного времени.
• Используйте специальный чип питания, который имеет превосходное охлаждение и стабильное электричество.
• Принять стабильную и надежную схему фильтра для уменьшения помех. Улучшите производительность печати.
• Высоко, улучшите MOSFET охлаждение подогреваемой кровати.
• Легко и безопасно собирать двигатели, драйверы и концы в разных цветах.
• Внимание: при загрузке прошивки отсоедините все детали от платы.

Другие функции, как указано ниже

Электропроводка

Разводки выводов

Размеры

Направление шаговых драйверов на досках.

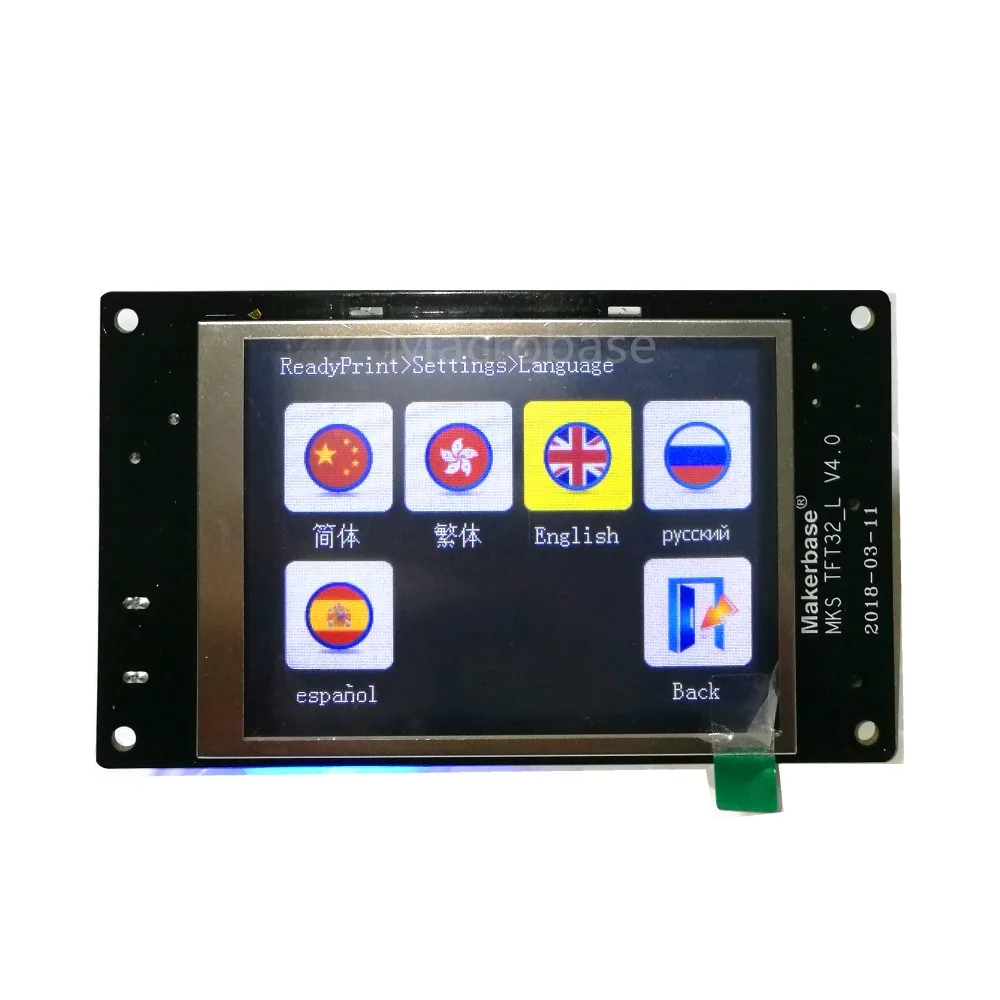

Название: MKS TFT32 сенсорный экран

MKS TFT32-это цветной сенсорный экран, который используется независимо на 3d принтере.

Этот дисплей не нужно устанавливать прошивку материнской платы и работать вместе напрямую.

И его легко заменить на ваш логотип и изменить свой местный язык.

Кроме того, он доступен для самостоятельного определения некоторых команд.

Внимание: MKS TFT32 не может работать с Ramps1.4.

Больше функций следующим образом:

Электропроводка

Размеры

Как собрать с материнской платой.

Установите скорость передачи данных, убедитесь, что и TFT, и плата контроллера одинаковы.

1. Материнские платы серии MKS

Например, MKS SBASE,MKS MINI,MKS GEN,MKS BASE, MKS GEN L и т. д.

Прошивка Flash к материнской плате. (TFT дисплей уже обновил последнюю конфигурацию внутри).

Подключите TFT дисплей к AUX-1 платы.

Не нужно настраивать прошивку на плате, они будут работать вместе сразу после провода.

Плата должна иметь внешний источник питания 12 В.

2. Обновление прошивки

Скопируйте следующие документы в корень sd-карты.

(Пожалуйста, не изменяйте имя документов.)

Mks_pic mks_config mkstft28

Затем подключите sd-карту к TFT и включите питание. Он будет обновляться автоматически.

3. Конфиг

4. Слоевая выравнивания

Автоматическое выравнивание

После того, как машина монтируется с контроллером выравнивания кровати, затем запускается выравнивание на tft-интерфейсе.

# Команда автоматического выравнивания (G29 доступна для Marlin.

В то время как G32 для Repetier и smootieware)

> Cfg_auto_leveling_cmd: G28;G29;

С Ручным выравниванием для помещений

Ручное выравнивание хорошо подходит для МБ, i3 и т. Д. Машин. Доступно для установки 3,4,5 точек.

# Точечный номер ручного выравнивания:(3,4,5 точек в наличии)

> Cfg_point_number: 4

5. Нити для замены

При исходе нити легко заменить.

Вы можете установить температуру и скорость подачи нити на config.

Следующим образом:

# Скорость замены нити (мм/мин)

> Cfg_filament_change_speed: 1200

# Длина замены нити (мм)

> Cfg_filament_change_step: 5

# Минимальная температура замены нити

> Cfg_filament_limit_temperature: 175

Затем, вот шаги для замены нити.

6. Печать с точки останова

TFT имеет одну из отличных особенностей, способную печатать с точки останова.

Ниже приводится способ сделать это.

Во-первых, Установите целевую температуру экструдера и подогреваемой кровати, а затем подогрейте.

Во-вторых, когда подогревается, отправляйтесь домой. (Примечание: Если отключение питания происходит во время работы печати от точки останова, пожалуйста, должны быть дома.)

В-третьих, перемещайте экструдер до точки останова, которая доступна для установки допустимой ошибки.

# Точки останова продолжили воспроизведение настройки ошибки оси Z

> Cfg_breakpoint_z_error: 0,2

В-четвертых, нажмите set, а затем нажмите продолжить (означает печать с точки останова).

После этого выберите нужный файл.

(Если вы приостановите печать и выключите принтер,

Затем он возобновит печать с точки паузы после включения.)

7. Обнаружение отключения нити

Подключите переключатель обнаружения к PB1 TFT.

Установите конфигурацию для запуска низкого или высокого уровня.

 # Сигнал уровня модуля обнаружения отключения PB1 (низкий уровень: 0; Высокий уровень: 1)

> Cfg_PB0_PB1_Level: 1

8. Автоматическое выключение после завершения печати

Включите эту функцию на config и выполните согласование с переключателем PWC.

# Автоматическое отключение установки после завершения печати (автоматическое выключение: 1; №: 0)

> Cfg_print_finish_close_Machine: 0

9. Мкс WI-FI

MKS TFT Поддерживает пульт дистанционного управления WIFI. Пожалуйста, установите конфигурации.

Ниже, обратите внимание, что:

Режим # wifi (AP:1; STA:2)

> Cfg_wifi_mode: 1

# Wifi имя и пароль

> Cfg_wifi_ap_name: MKS_wifi

> Cfg_wifi_key_code: makerbase

# Динамического доступа IP

> Cfg_ip_dhcp_flag: 1

# IP/маска/шлюз

> Cfg_ip_address: 192.168.3.100

> Cfg_ip_mask: 255.255.255.0

> Cfg_ip_gate: 192.168.3.1

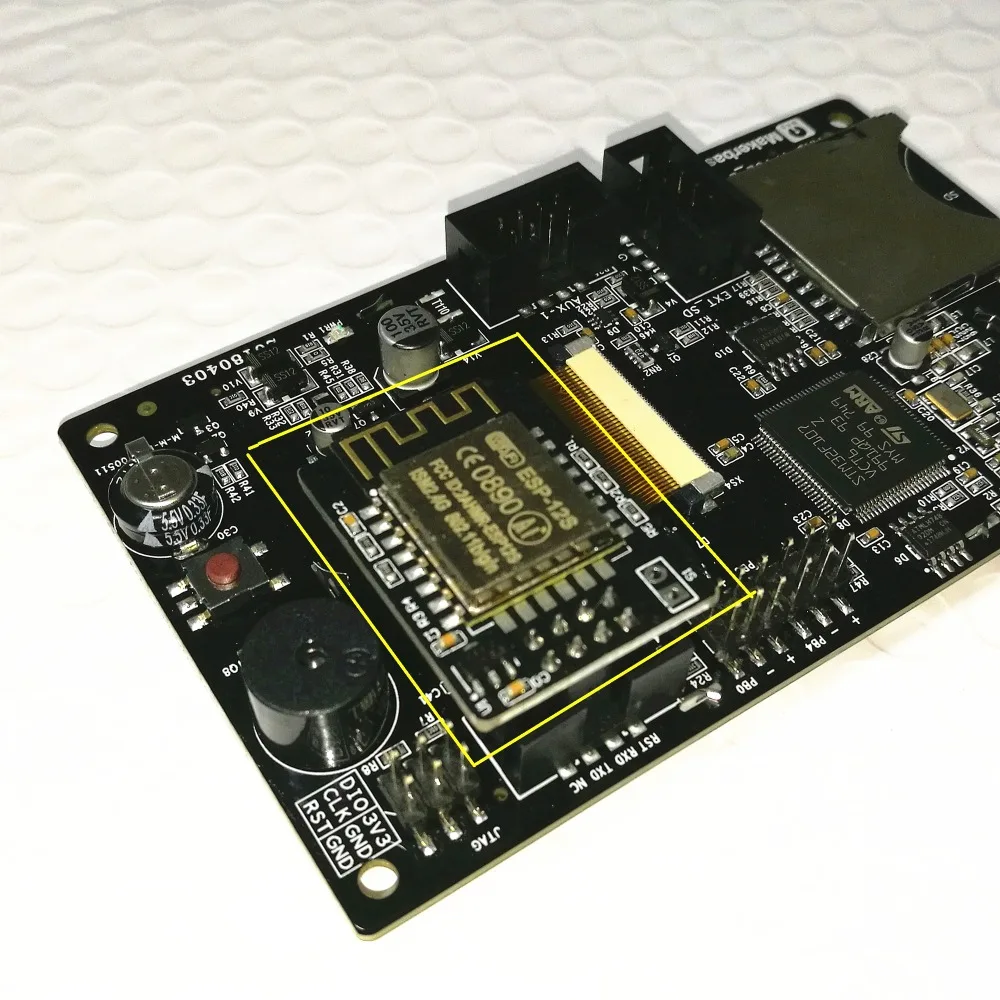

10. Проводка WiFi на TFT

11. Пользовательская функция
