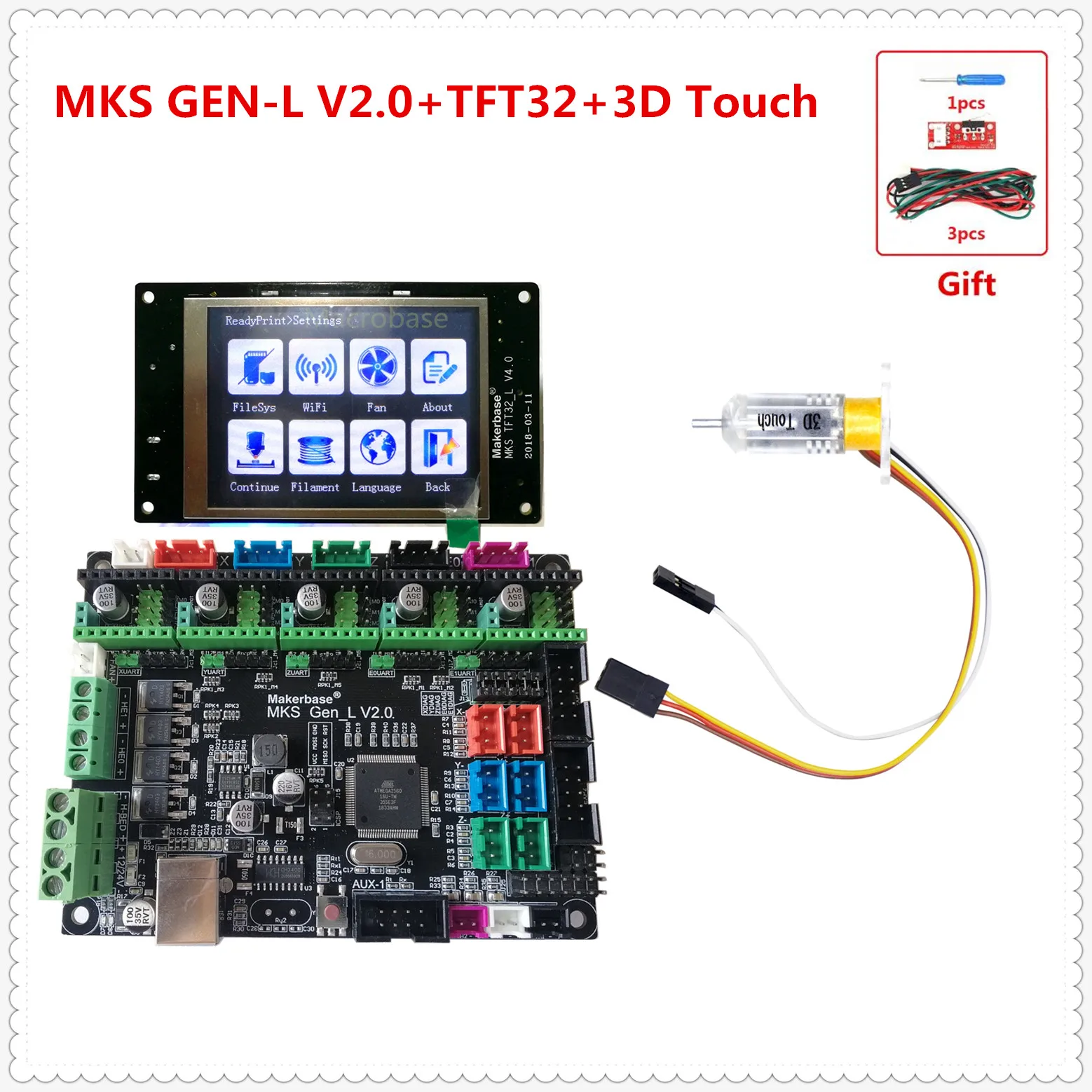

MKS GEN L V2.0 + TFT 3 2 V4.0 ЖК дисплей 3D сенсорный датчик выравнивания электронная карта



Сохраните в закладки:

Цена:4 338,91RUB
*Стоимость могла изменится

Количество:


Новое поступление

Характеристики

MKS GEN L V2.0 + TFT 3 2 V4.0 ЖК дисплей 3D сенсорный датчик выравнивания электронная карта

История изменения цены

*Текущая стоимость 4 338,91 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Sep-16-2025 5162.55 руб. 5420.67 руб. 5291 руб.
Aug-16-2025 5119.14 руб. 5375.43 руб. 5247 руб.
Jul-16-2025 4295.32 руб. 4510.87 руб. 4402.5 руб.
Jun-16-2025 5032.23 руб. 5284.3 руб. 5158 руб.
May-16-2025 4381.21 руб. 4600.23 руб. 4490.5 руб.
Apr-16-2025 4945.83 руб. 5192.97 руб. 5068.5 руб.
Mar-16-2025 4902.87 руб. 5147.58 руб. 5024.5 руб.
Feb-16-2025 4859.25 руб. 5102.83 руб. 4980.5 руб.
Jan-16-2025 4815.95 руб. 5056.96 руб. 4935.5 руб.

Описание товара

MKS GEN L V2.0 + TFT 3 2 V4.0 ЖК дисплей 3D сенсорный датчик выравнивания электронная картаMKS GEN L V2.0 + TFT 3 2 V4.0 ЖК дисплей 3D сенсорный датчик выравнивания электронная картаMKS GEN L V2.0 + TFT 3 2 V4.0 ЖК дисплей 3D сенсорный датчик выравнивания электронная картаMKS GEN L V2.0 + TFT 3 2 V4.0 ЖК дисплей 3D сенсорный датчик выравнивания электронная картаMKS GEN L V2.0 + TFT 3 2 V4.0 ЖК дисплей 3D сенсорный датчик выравнивания электронная карта

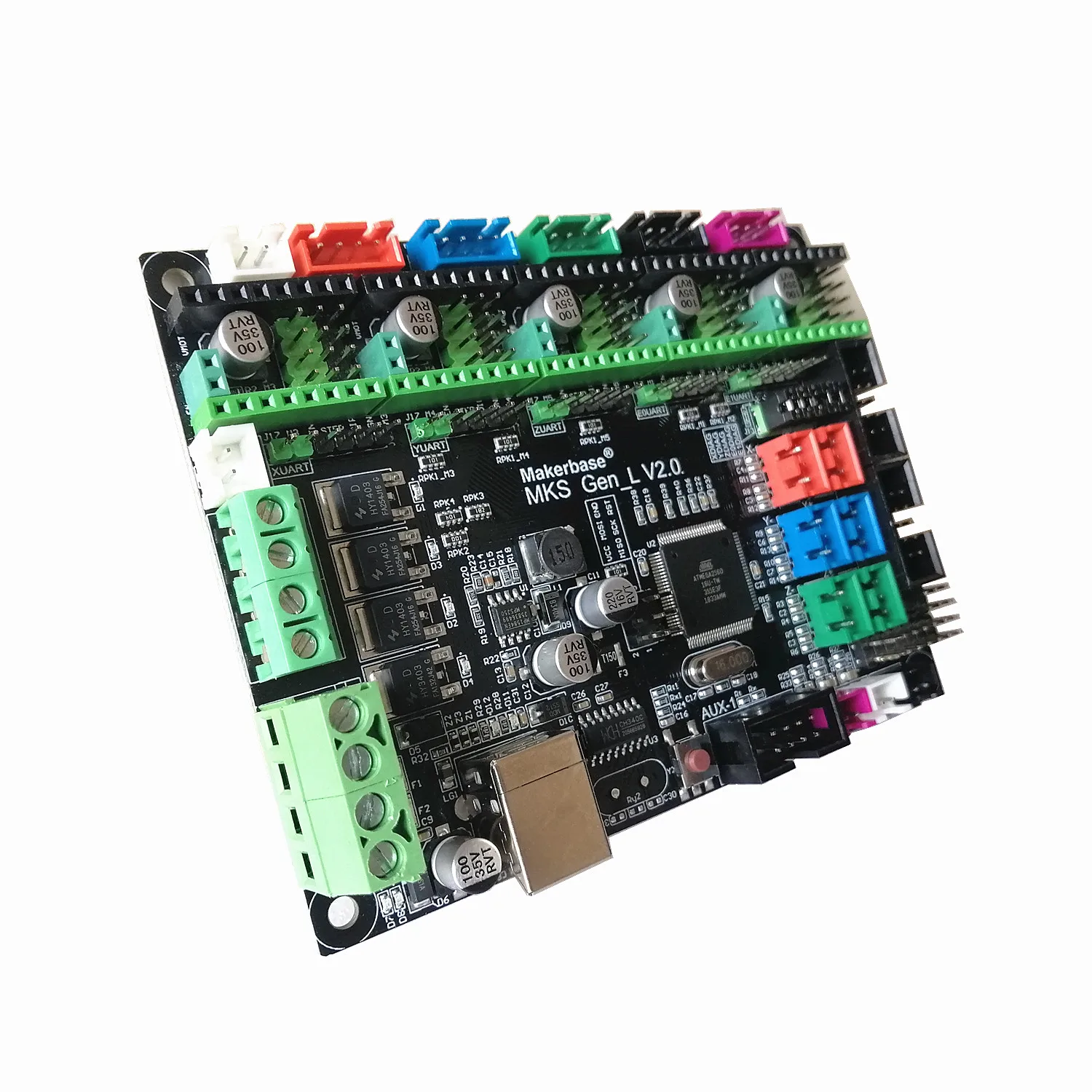

Название: MKS GEN-L

Эта плата контроллера интегрирована и основана на Marlin open source,

Значительно совместим с Ramps1.4. Кроме того, он является хорошим экономически эффективным с высокой производительностью.





Список доставки

1 * MKS Gen-L V2.0

1 * MKS TFT32 V4.0

1*3Dtouch сенсор

3 * конечная остановка

1 * USB

1 * плоский кабель







Особенности

  • По сравнению с V1.0, V2.0 можно легко включить шаговый Драйвер TMC перемычками. Нет необходимости в проводке кабеля. Например: режим TMC2130 SPI, режим TMC2208/2209 UART.
  • Сборка с высококачественным MOSFET, который хорошо охлаждается и обеспечивает стабильную работу в течение длительного времени.
  • Используйте специальный чип питания, который имеет превосходное охлаждение и стабильное электричество.
  • Принять стабильную и надежную схему фильтра для уменьшения помех. Улучшает производительность печати.
  • Высоко, улучшите MOSFET охлаждение подогреваемой кровати.
  • Легко и безопасно собирать двигатели, драйверы и концы в разных цветах.
  • Внимание: при загрузке прошивки отсоедините все детали от платы.

Больше функций, как указано ниже





Проводка





Пинут



Размер



Направление шаговых драйверов на досках.



GEN-L





Как настроить ток драйвера.   Внимание! Пожалуйста, учитывайте полярность мощности и направление драйверов. Пожалуйста, не включайте и не включайте драйверы и двигатели во время включения. Отключите все двигатели при регулировке тока драйвера.     A4988(1 Ампер) I = vref/1,6, по умолчанию Vref 1,6 V и 0.5A,Max1.0A.   A4988(2 ампер) I = vref/0,8, по умолчанию Vref 0,8 V и 1.0A,Max2.0A.   DRV8825 I = vref * 2, по умолчанию 0.65A и 1.3A, макс. 2.5A.   LV8729 I = vref/0,5, по умолчанию 0.4A и 0.8A, макс. 1.5A.     microstep       На следующем рисунке показано, как проверить Vref.





rated current

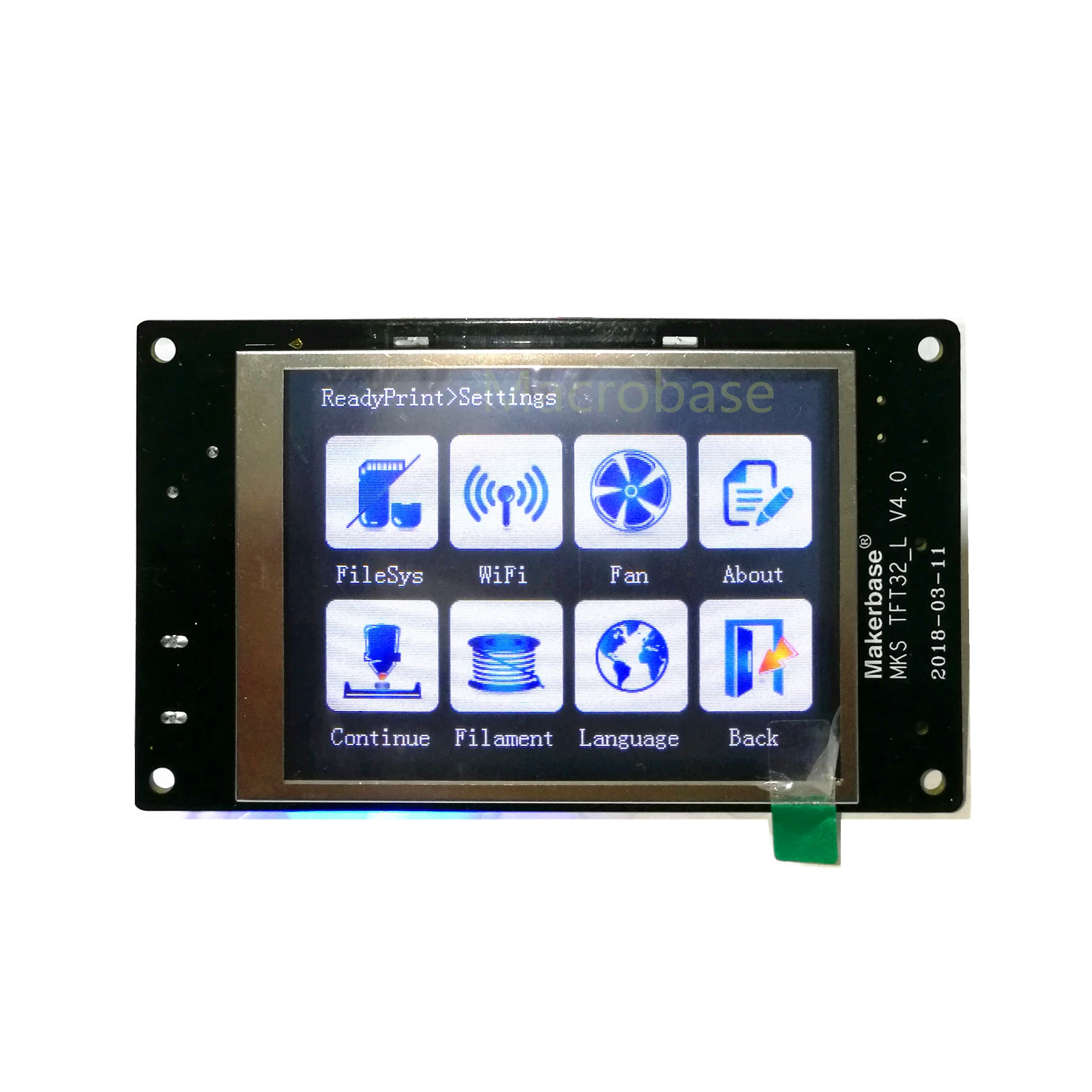

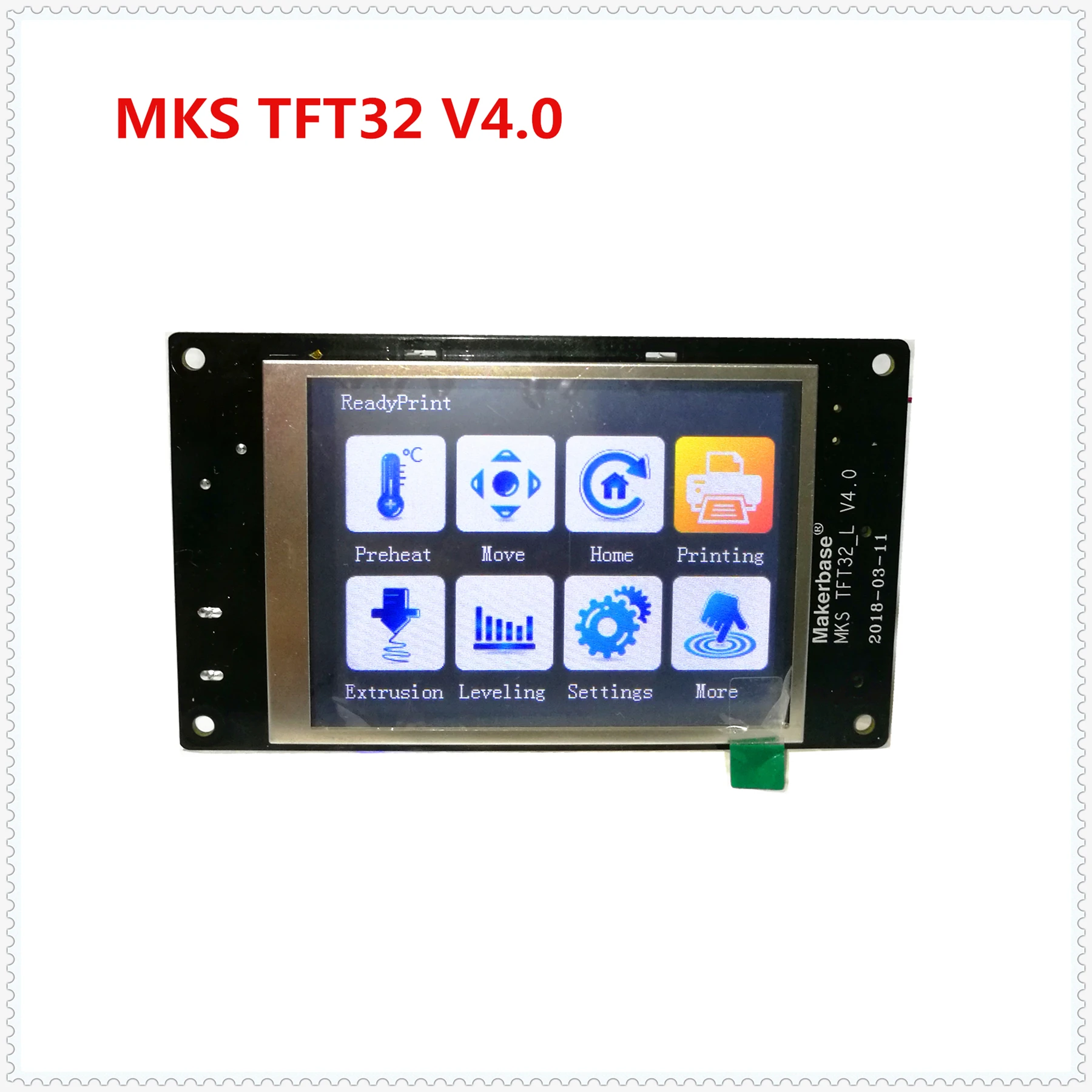

Название: MKS TFT32 сенсорный экран



MKS TFT32-это цветной сенсорный экран, который используется независимо на 3d принтере.

Этот дисплей не нужно устанавливать прошивку материнской платы и работать вместе напрямую.

И его легко заменить на ваш логотип и изменить свой местный язык.

Кроме того, он доступен для самостоятельного определения некоторых команд.

Внимание: MKS TFT32 не может работать с Ramps1.4.

Больше функций следующим образом:

tft32tft32-1















Проводка



IMG_20180507_222152











Размер













Как собрать с материнской платой.

Установите скорость передачи данных, убедитесь, что и TFT, и плата контроллера одинаковы.



1. Материнские платы серии MKS

Например, MKS SBASE,MKS MINI,MKS GEN,MKS BASE, MKS GEN L и т. д.

Прошивка Flash к материнской плате. (TFT дисплей уже обновил последнюю конфигурацию внутри).

Подключите TFT дисплей к AUX-1 платы.

Не нужно настраивать прошивку на плате, они будут работать вместе сразу после провода.

Плата должна иметь внешний источник питания 12 В.





2. Обновление прошивки

Скопируйте следующие документы в корень sd-карты.

(Пожалуйста, не изменяйте имя документов.)

Mks_pic mks_config mkstft28

Затем подключите sd-карту к TFT и включите питание. Он будет обновляться автоматически.





3.Config

config-1

config-2





4. Выравнивание кровати



Автоматическое выравнивание

После того, как машина монтируется с контроллером выравнивания кровати, затем запускается выравнивание на tft-интерфейсе.

# Команда автоматического выравнивания (G29 доступна для Marlin.

В то время как G32 для Repetier и smootieware)

> Cfg_auto_leveling_cmd: G28;G29;



Ручное выравнивание

Ручное выравнивание хорошо подходит для МБ, i3 и т. Д. Машин. Доступно для установки 3,4,5 точек.

# Точечный номер ручного выравнивания:(3,4,5 точек в наличии)

> Cfg_point_number: 4

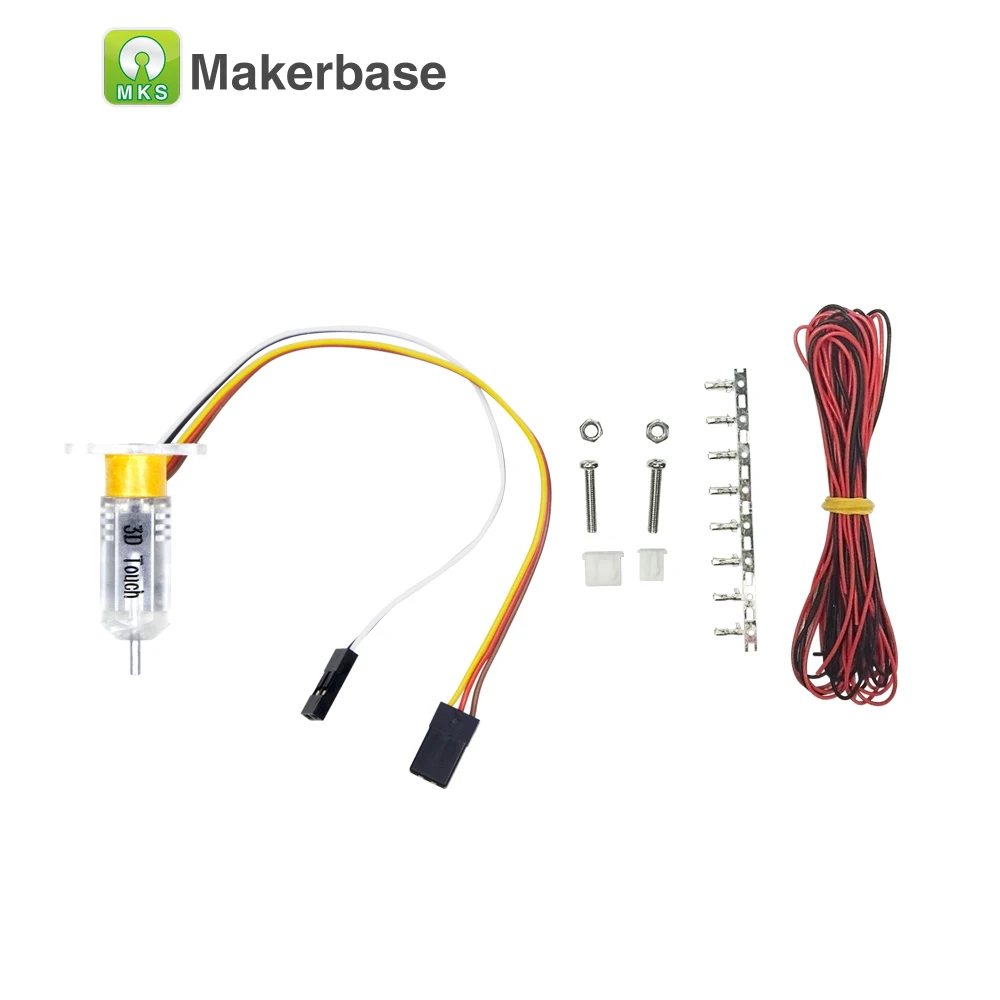

Название: MKS 3D BLTouch датчик накаливания





1









Как установить 3Dtouch Config на Marlin



2

3

4

5

6

7

7-1

8

9

10



11
