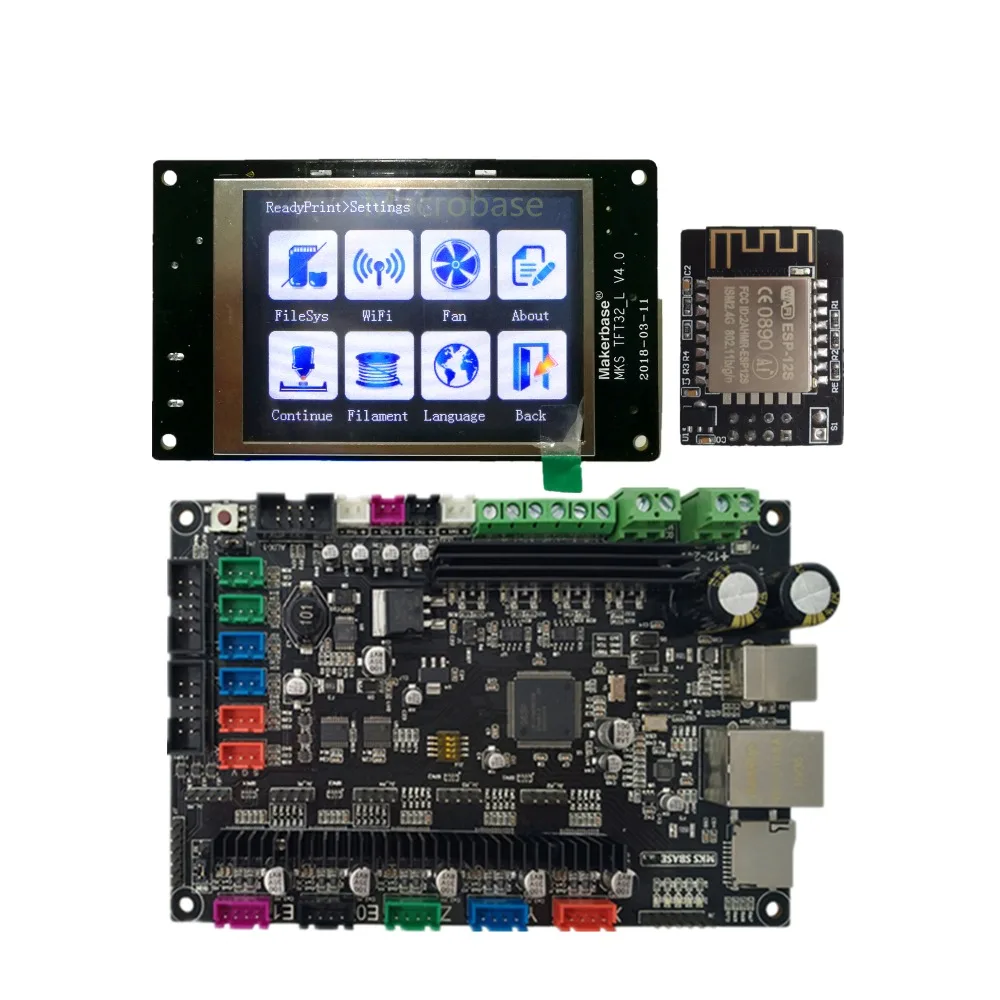

Набор для управления 3d принтером MKS SBASE + TFT32 V4.0 цветной дисплей 3D принтер Wi Fi

Набор для управления 3d принтером MKS SBASE + TFT32 V4.0 цветной дисплей 3D принтер Wi Fi

                          Упаковочный лист

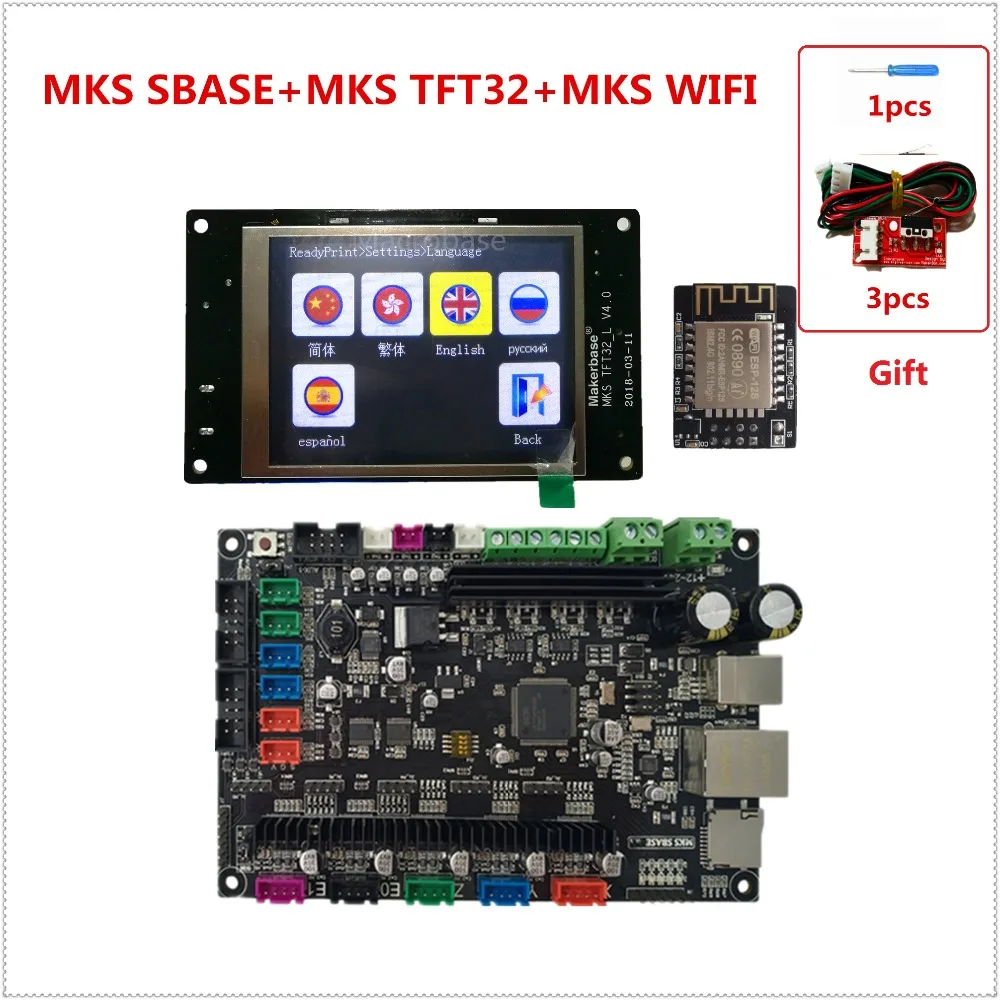

Комплект 2 1 шт. * MKS SBASE V1.3 1 шт. * MKS TFT32 V4.0 1 шт. * MKS WIFI 1 шт. * USB1 шт. * плоский кабель 3 шт. * механический наконечник   Комплект 2 1 шт. * MKS SBASE V1.3 1 шт. * MKS TFT32 V4.0 1 шт. * USB1 шт. * плоский кабель 3 шт. * механический наконечник     Название: Smootieboard MKS SBASE V1.3     Особенности

• Поддержка высокомодульной прошивки с открытым исходным кодом. Легко редактировать файл config.txt. Нет необходимости в редактировании прошивки.
• Полностью поддерживает функциональность сети. Кроме обычного подключения USB сетевой кабель Ethernet может быть подключен непосредственно к сети для управления браузером. Ip-адрес платы можно настроить в config.txt.
• НаборТок непосредственно на config, защищает драйвер или потенциометр от сгорания при регулировке тока.
• Эта печатная плата с высококачественным 4-слойным и лучшим радиатором.
• Используя специальный чип питания, стабильно обеспечивает выходную мощность.(Обратите внимание, что MKS SBASE cНе работает с OLED12864 и LCD2004 displlБольше функций, как указано ниже

Проводка

Размер

Пинут

Как использовать

1. Скопируйте «прошивку. bin» и «config» из файла config на sd-карту (SD меньше 64 ГБ). Необходимо изменить имя конфигурации.

Например:

ИзменениеВ

2. Настройка config.txt в соответствии с конфигурацией.

3. Обратитесь к MKS-SBASE контакту, сделайте коррекционное соединение. Такие как шаговый двигатель, торцевые наконечники.

4. Подключите sd-карту к плате, после включения питания она автоматически обновится.

5. При подключении компьютера к USB необходимо установить драйвер (см. Приведенную ниже спецификацию).

Установите драйвер

Во-первых, вы должны загрузить файл zip.

Затем подключите USB к компьютеру. Затем введите manger устройства.

Затем появится COM после успешной установки.

Загрузка прошивки и обновление

Конфигурация копирования (включая прошивку. bin и config.txt) на sd-карту, вставьте на плату и включите питание,

Автоматическое обновление.

После успешного обновления имя файла превратится вПрошивка. cur.

Название: MKS TFT32 V2.0 сенсорный экран

MKS TFT32-это цветной сенсорный экран, который используется независимо на 3d принтере.

Этот дисплей не нужно устанавливать прошивку материнской платы и работать вместе напрямую.

И его легко заменить на ваш логотип и изменить свой местный язык.

Кроме того, он доступен для самостоятельного определения некоторых команд.

Внимание: MKS TFT32 не может работать с Ramps1.4.

Больше функций следующим образом:

Проводка

Размер

Как собрать с материнской платой.

Установите скорость передачи данных, убедитесь, что и TFT, и плата контроллера одинаковы.

1. Материнские платы серии MKS

Например, MKS SBASE,MKS MINI,MKS GEN,MKS BASE, MKS GEN L и т. д.

Прошивка Flash к материнской плате. (TFT дисплей уже обновил последнюю конфигурацию внутри).

Подключите TFT дисплей к AUX-1 платы.

Не нужно настраивать прошивку на плате, они будут работать вместе сразу после провода.

ДоскиНужен внешний источник питания 12 В.

2. Обновление прошивки

Скопируйте следующие документы в корень sd-карты.

(Пожалуйста, не изменяйте имя документов.)

Mks_pic mks_config mkstft28

Затем подключите sd-карту к TFT и включите питание. Он будет обновляться автоматически.

3.Config

4. Выравнивание кровати

Автоматическое выравнивание

После того, как машина монтируется с контроллером выравнивания кровати, затем запускается выравнивание на tft-интерфейсе.

# Команда автоматического выравнивания (G29 доступна для Marlin.

В то время как G32 для Repetier и smootieware)

> Cfg_auto_leveling_cmd: G28;G29;

Ручное выравнивание

Ручное выравнивание хорошо подходит для МБ, i3 и т. Д. Машин. Доступно для установки 3,4,5 точек.

# Точечный номер ручного выравнивания:(3,4,5 точек в наличии)

> Cfg_point_number: 4

5. Замена нити

При исходе нити легко заменить.

Вы можете установить температуру и скорость подачи нити на config.

Как указано ниже:

# Скорость замены нити (мм/мин)

> Cfg_filament_change_speed: 1200

# Длина замены нити (мм)

> Cfg_filament_change_step: 5

# Минимальная температура замены нити

> Cfg_filament_limit_temperature: 175

Затем, вот шаги, чтобыЗамена нити.

6. Печать с точки останова

TFT имеет одну из отличных особенностей, способную печатать с точки останова.

Ниже приводится способ сделать это.

Во-первых, Установите целевую температуру экструдера и подогреваемой кровати, а затем подогрейте.

Во-вторых, когда подогревается, отправляйтесь домой. (Примечание: Если отключение питания происходит во время работы печати от точки останова, пожалуйста, должны быть дома.)

В-третьих, перемещайте экструдер до точки останова, которая доступна для установки допустимой ошибки.

# Точки останова продолжили воспроизведение настройки ошибки оси Z

> Cfg_breakpoint_z_error: 0,2

В-четвертых, нажмите set, а затем нажмите продолжить (означает печать с точки останова).

После этого выберите нужный файл.

(Если вы приостановите печать и выключите принтер,

Затем он возобновит печать с точки паузы после включения.)

7. Обнаружение отключения нити

Подключите переключатель обнаружения к PB1 TFT.

Установите конфигурацию для запуска низкого или высокого уровня.

 # Сигнал уровня модуля обнаружения отключения PB1 (низкий уровень: 0; Высокий уровень: 1)

> Cfg_PB0_PB1_Level: 1

8. Автоматическое выключение после завершения печати

Включите эту функцию на config и выполните согласование с переключателем PWC.

# Автоматическое отключение установки после завершения печати (автоматическое выключение: 1; №: 0)

> Cfg_print_finish_close_Machine: 0

9. MKS WIFI

MKS TFT Поддерживает пульт дистанционного управления WIFI. Пожалуйста, установите конфигурации.

Как указано ниже:

Режим # wifi (AP:1; STA:2)

> Cfg_wifi_mode: 1

# Wifi имя и пароль

> Cfg_wifi_ap_name: MKS_wifi

> Cfg_wifi_key_code: makerbase

# Динамический доступ IP

> Cfg_ip_dhcp_flag: 1

# IP/маска/шлюз

> Cfg_ip_адрес: 192.168.3.100

> Cfg_ip_mask: 255.255.255.0

> Cfg_ip_gate: 192.168.3.1

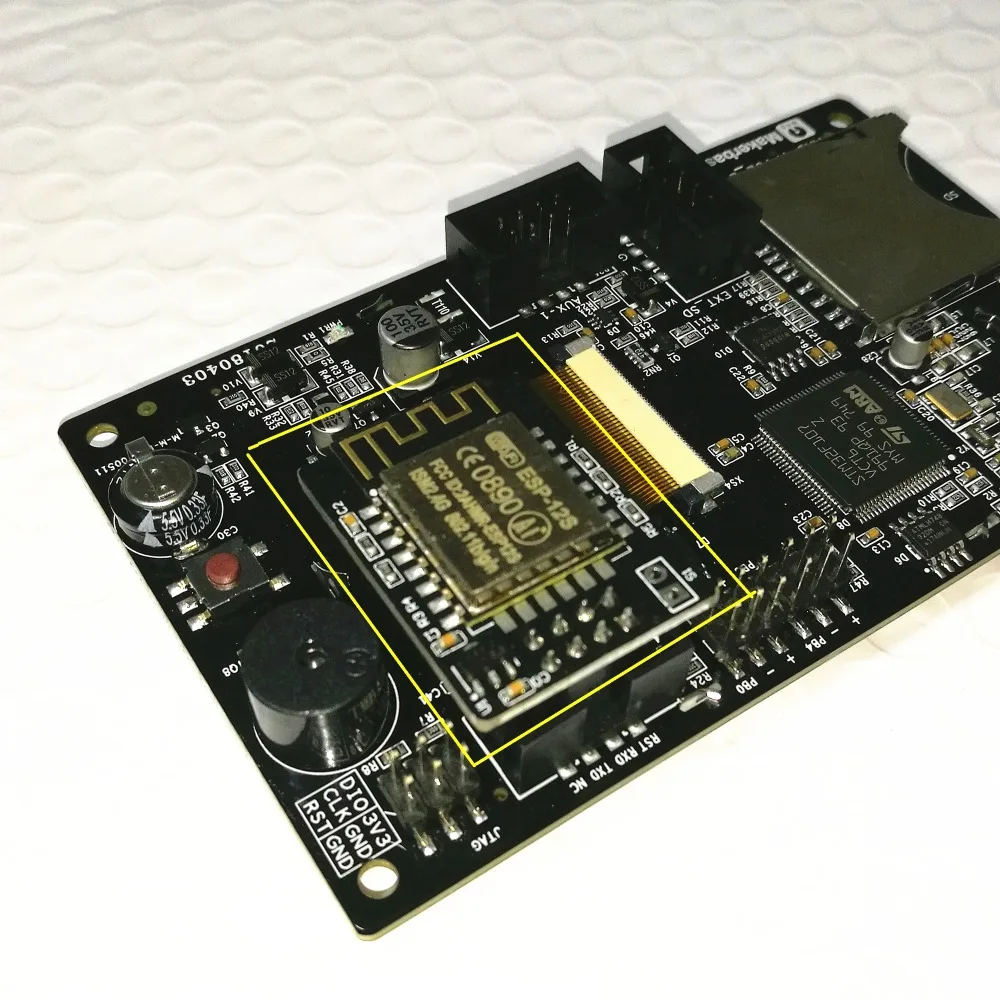

10. Проводка WiFi на TFT

11. Пользовательская функция
