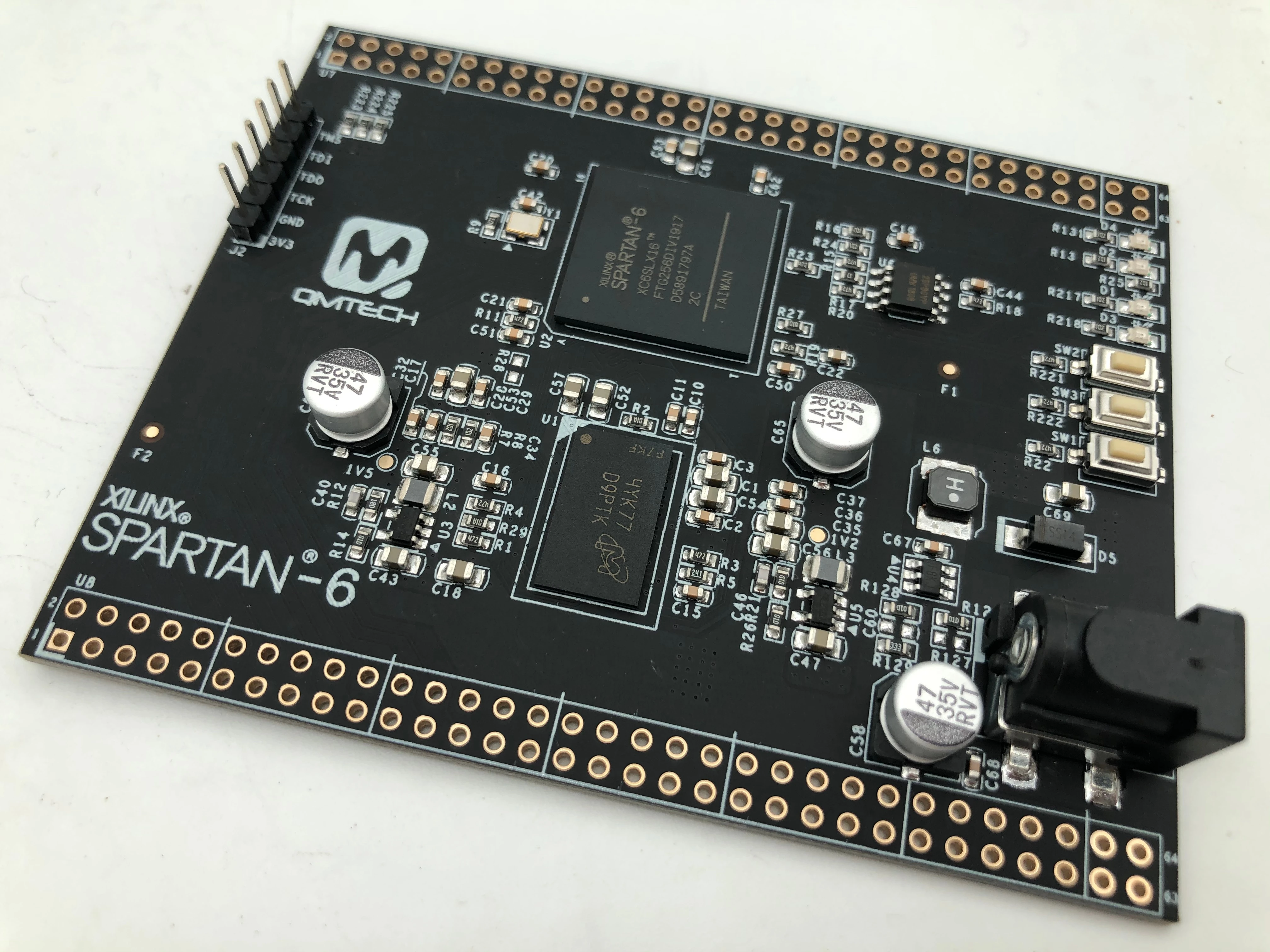

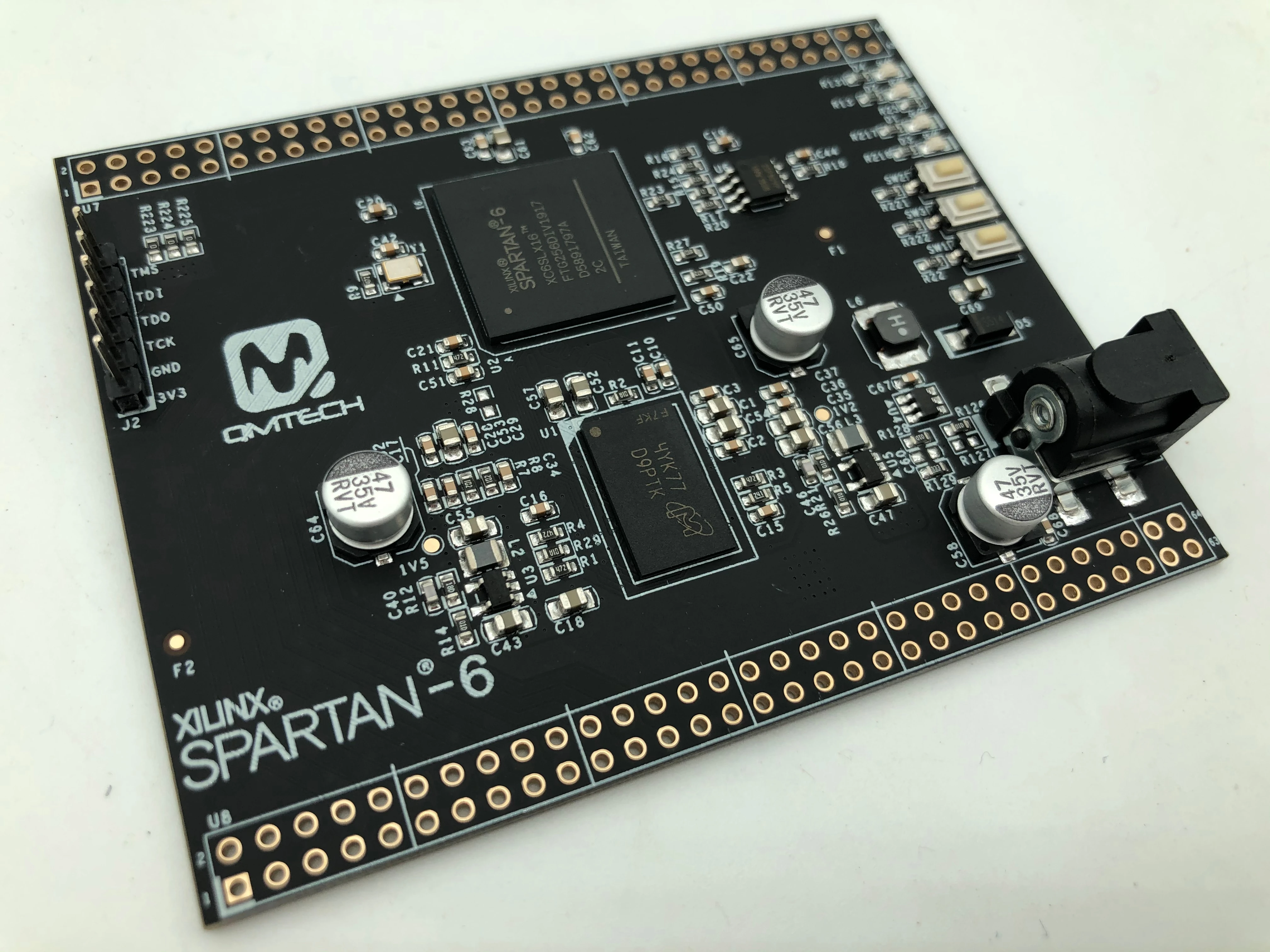

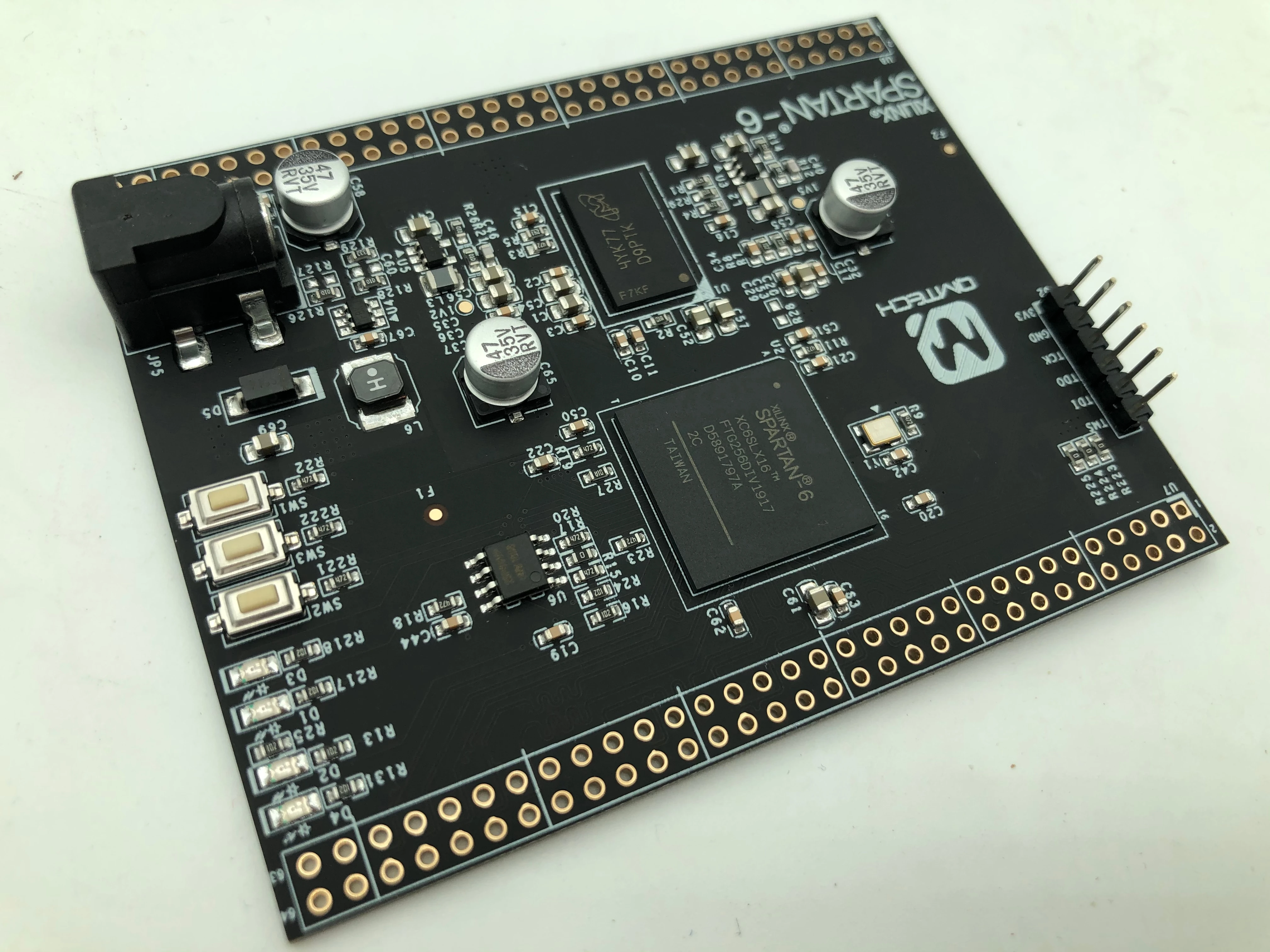

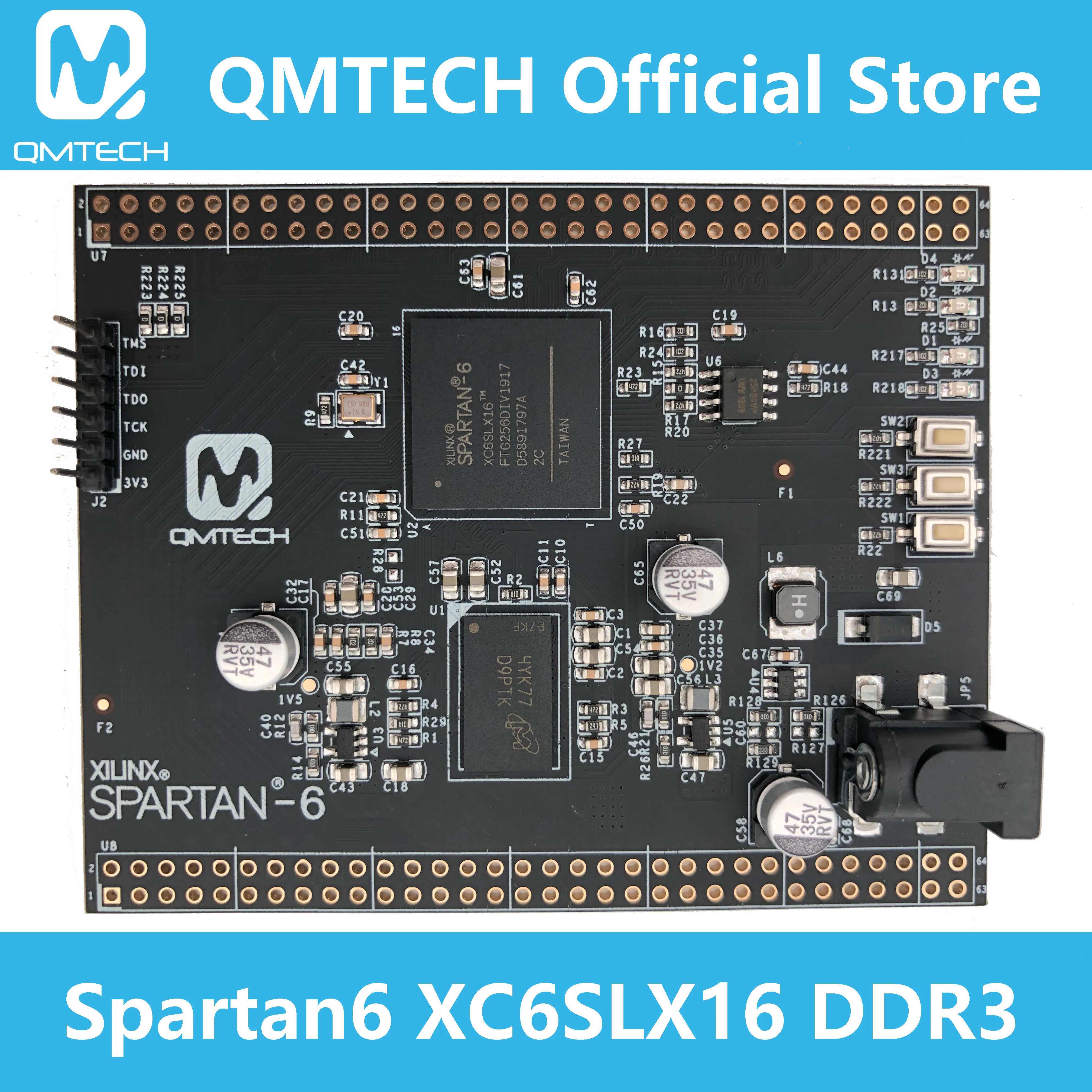

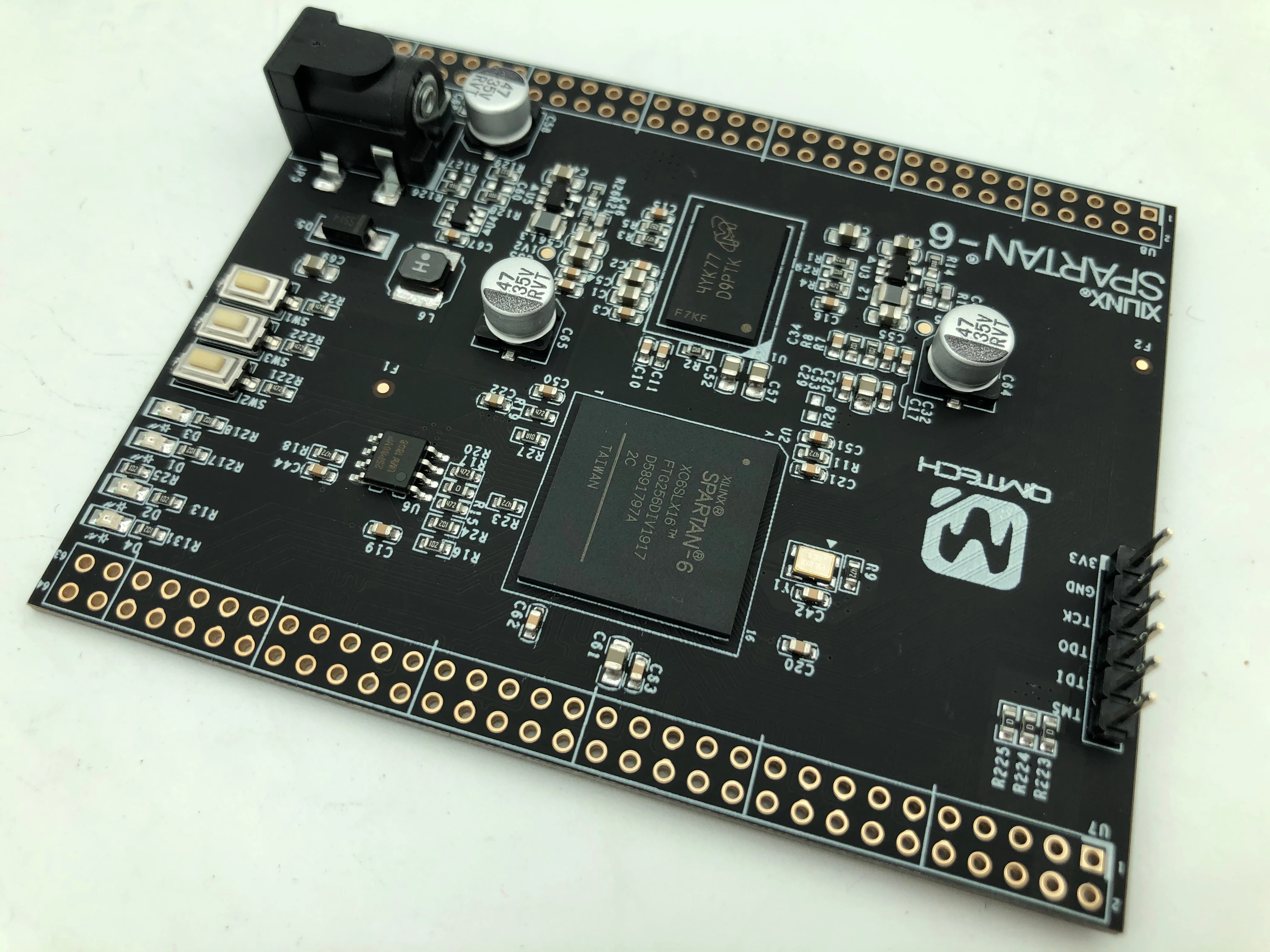

QMTECH Xilinx FPGA Spartan6 XC6SLX16 Spartan 6 ядерная плата DDR3 256 Мб|Аксессуары для демонстрационных

QMTECH Xilinx FPGA Spartan6 XC6SLX16 Spartan 6 ядерная плата DDR3 256 Мб|Аксессуары для демонстрационных

Параметры:

• Бортовой FPGA: XC6SLX16-2FTG256C;
• Бортовой FPGA внешний кристалл частота: 50 МГц;
• XC6SLX16-2FTG256C имеет богатый объем оперативной памяти до 576 КБ;
• XC6SLX16-2FTG256C имеет 14579 логических ячеек;
• Бортовой M25P80 SPI Flash,1 м байт для пользовательского кода конфигурации;
• Встроенный 256 Мб микрон DDR3, MT41K128M16JT-125:K;
• Бортовой 3,3 V источника питания для FPGA, используя MP2359 широкий диапазон входного переменного тока/постоянного тока;
• XC6SLX16 основной плате имеет два 64p, 2,54 мм Шаг заголовки для расширения пользователей IOs. Все IOs точно разработаны с подходящей длиной;
• Основная плата XC6SLX16 имеет 3 пользовательских переключателя;
• XC6SLX16 основная плата имеет 4 пользовательских светодиода;
• XC6SLX16 основной плате имеет интерфейс JTAG, используя 6p, 2,54 мм pitch заголовок;
• XC6SLX16 основная плата PCB Размер: 6,7 см x 8,4 см;
• По умолчанию источник питания для платы: 1A @ 5 в постоянного тока, тип заголовка постоянного тока: DC-050, 5,5 мм x 2,1 мм;

Официальный Поддержка форум:

• Http://forum.chinaqmtech.com/forum.php

Упаковочный лист:

• Одна основная плата QM_XC6SLX16_DDR3.
• Схема, руководство пользователя, программа тестирования предоставляется через Github. Пожалуйста, найдите приложение с ключевыми словамиQM_XC6SLX16_DDR3 в Github.
• Схема, руководство пользователя, тестовая программа может быть загружена сHttp://www.chinaqmtech.com/download_fpga.
